2D矩形函数的傅里叶变换——从连续到离散

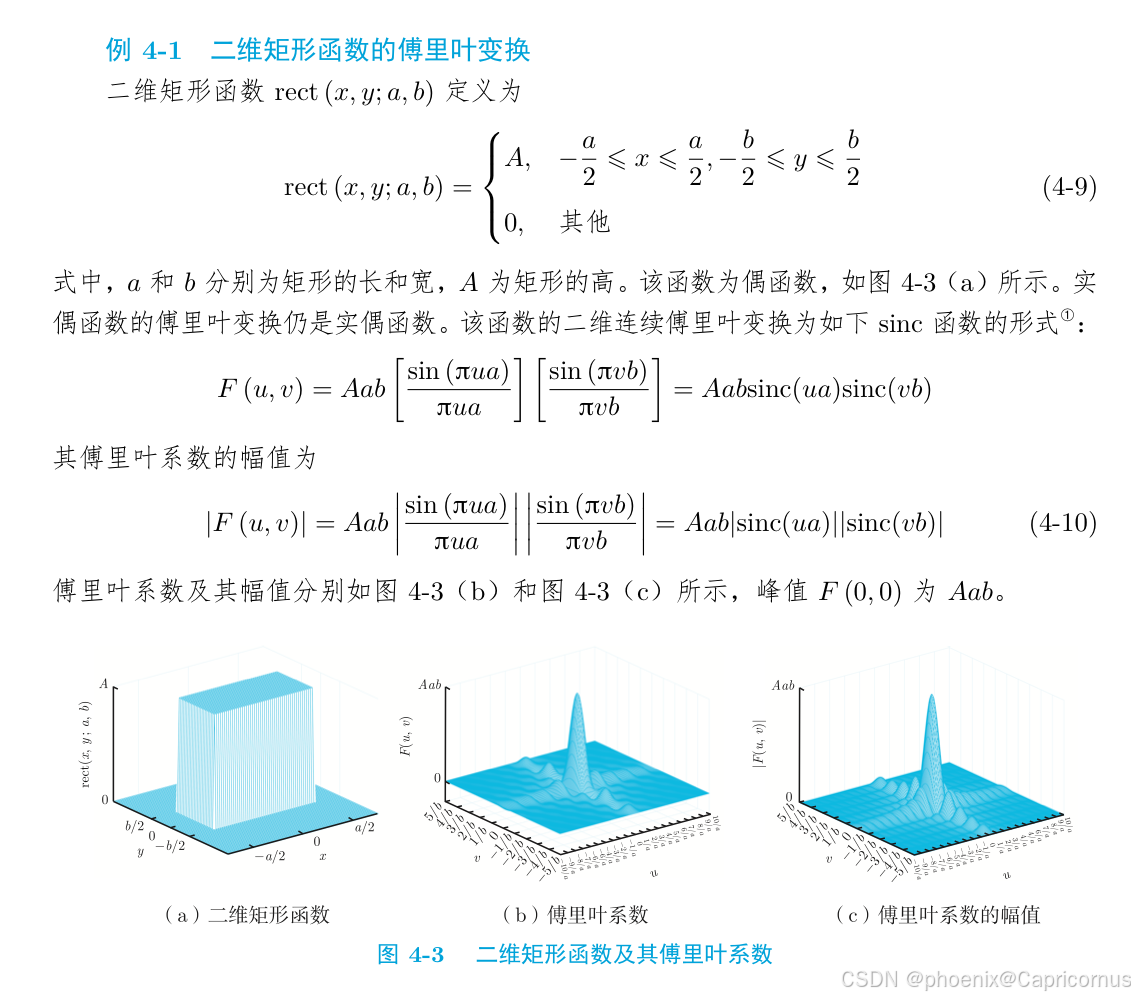

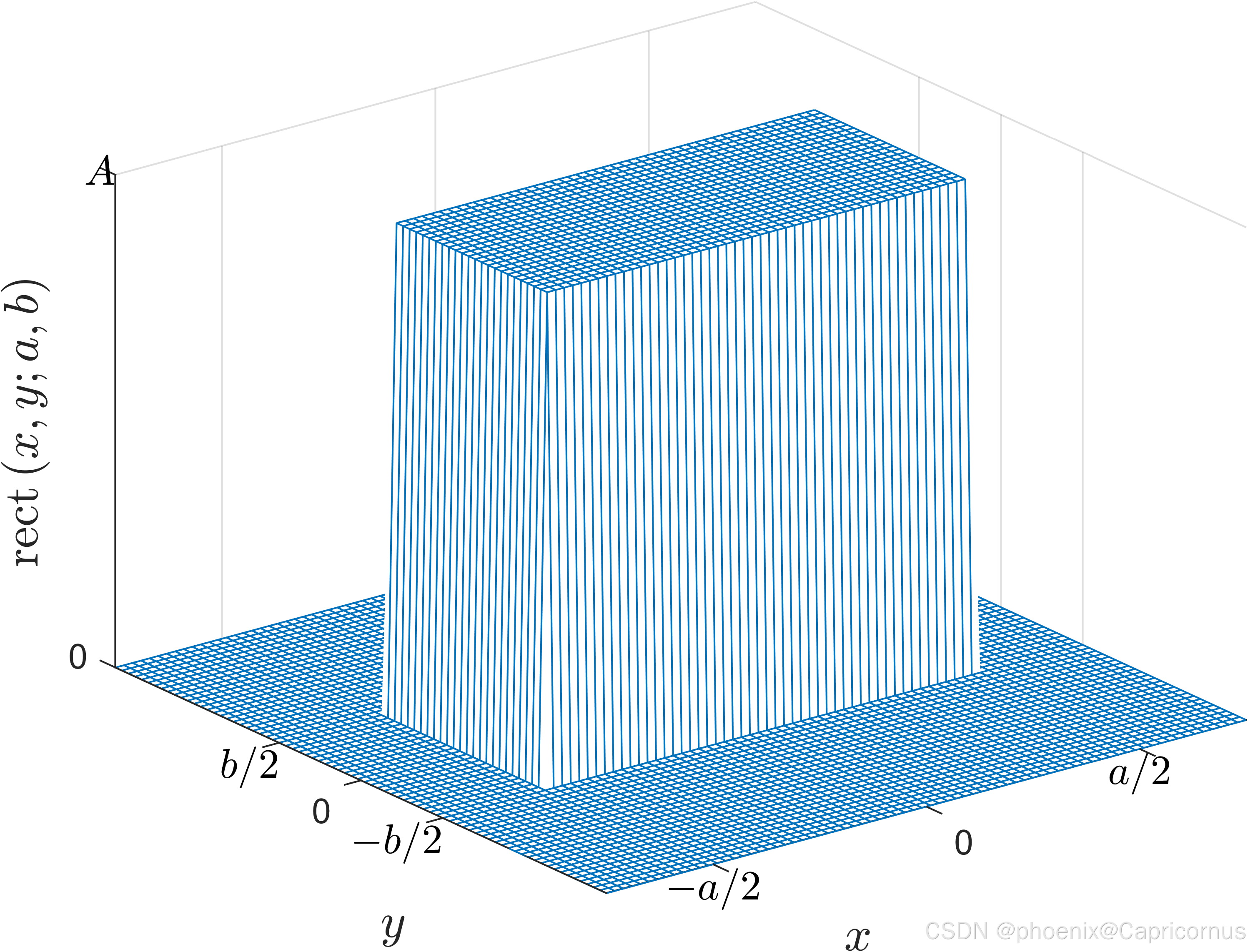

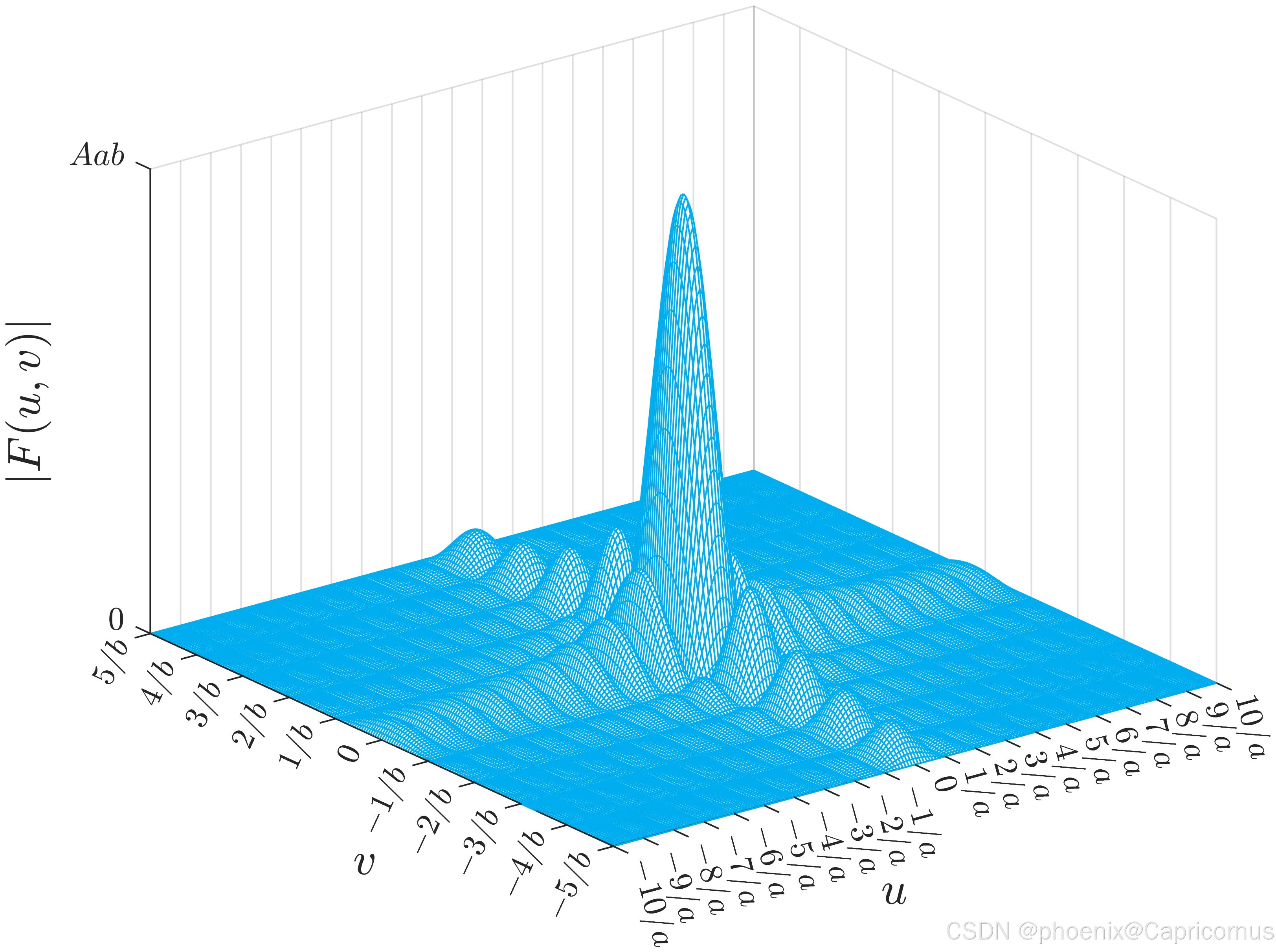

二维连续矩形函数的傅里叶变换

禹晶、肖创柏、廖庆敏《数字图像处理（面向新工科的电工电子信息基础课程系列教材）》P109

2D DFT

禹晶、肖创柏、廖庆敏《数字图像处理（面向新工科的电工电子信息基础课程系列教材）》P112

M = 128;
N = 128;
a = 30;
b = 10;
rect = zeros(M, N);
rect(M/2 - a/2 + 1: M/2 + a/2 + 1, N/2 - b/2 + 1: N/2 + b/2 + 1) = 1;
axis tight
magnitude = abs(fftshift(fft2(rect)));
scaled_magnitude = mat2gray(log(1+magnitude));
%%
figure;
montage({rect, scaled_magnitude}, 'BorderSize', [0 1],'BackgroundColor','w')
title('FFT of Discrete Rectangular Function')

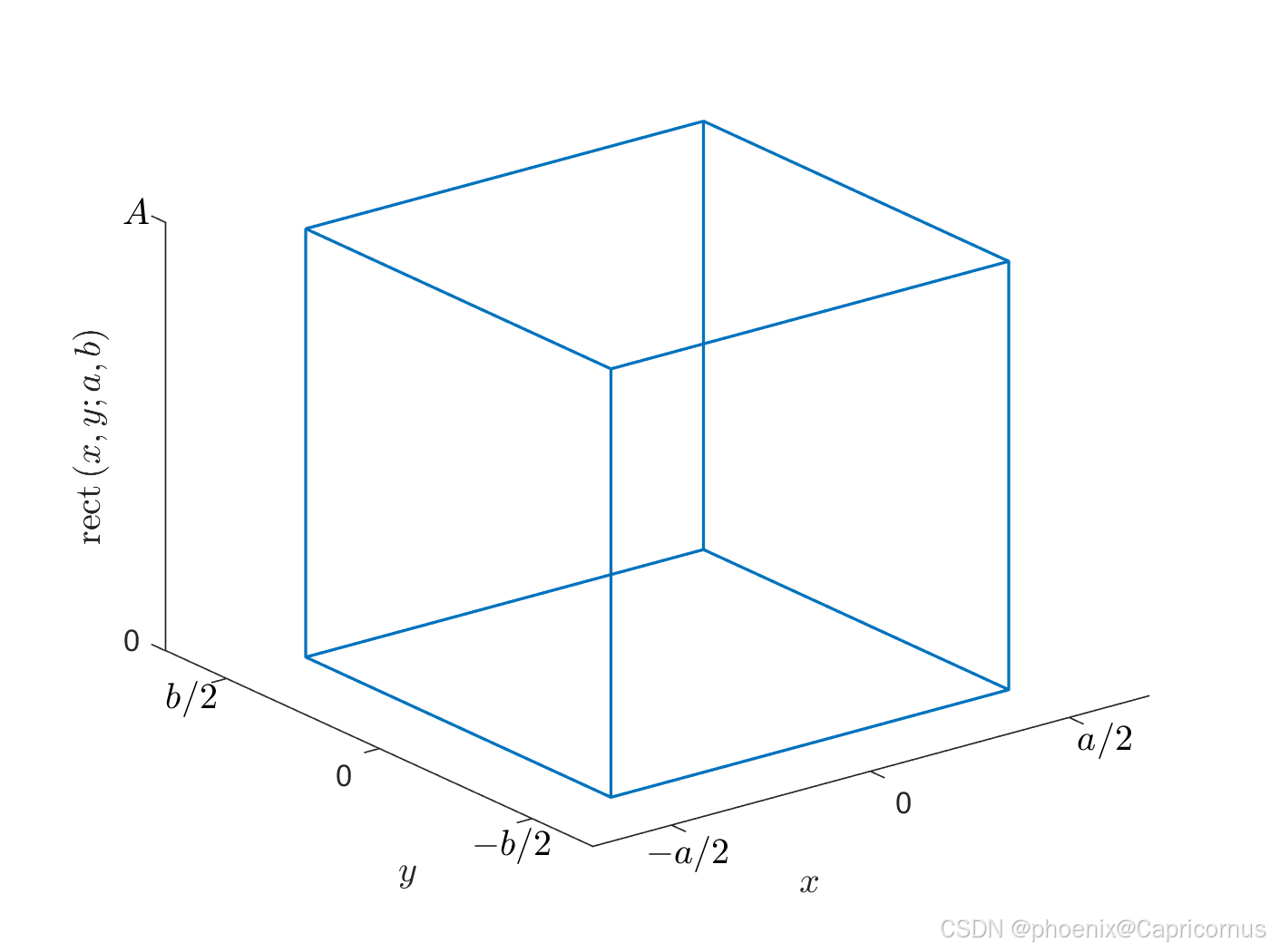

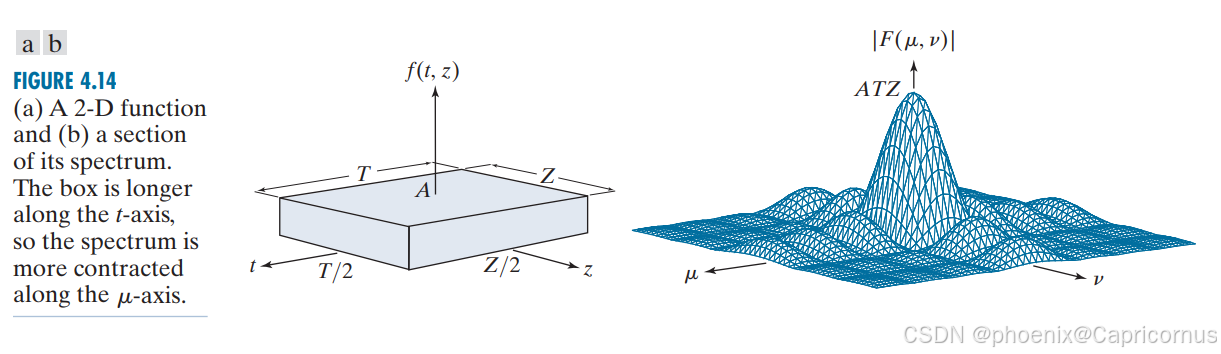

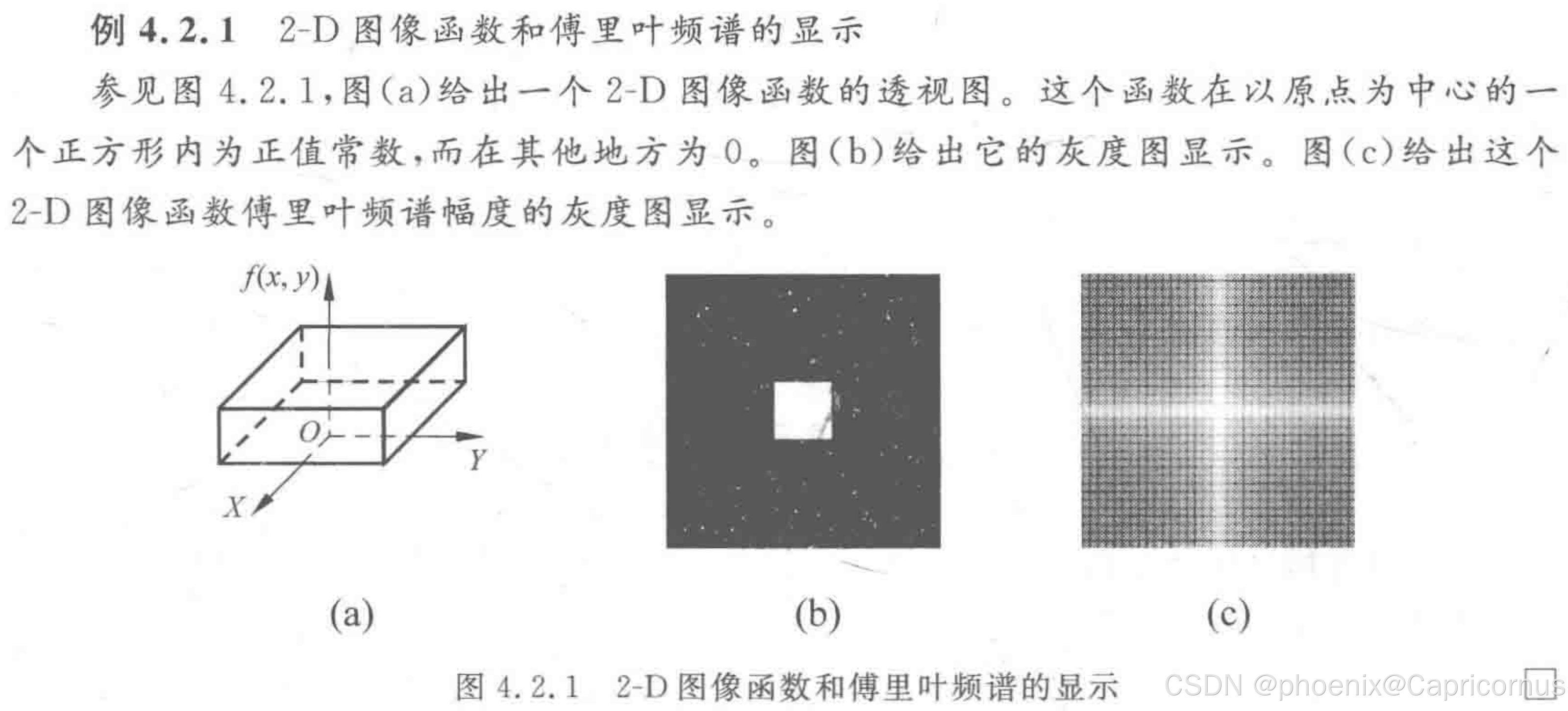

某人抄某人box function画了一个cube，这不是函数，所谓函数，一个自变量只对应一个因变量。


两者的区别显而易见
