作者:鲜枣课堂 小枣君
1958 年 9 月 12 日,来自德州仪器公司的杰克・基尔比(Jack Kilby),成功地将包括锗晶体管在内的五个元器件集成在一起,制作了世界上第一块锗集成电路。
次年 7 月,美国仙童半导体公司的罗伯特・诺伊斯(Robert Norton Noyce),基于硅平面工艺,成功发明了世界上第一块硅集成电路。
杰克・基尔比(左),罗伯特・诺伊斯(右)
正如大家现在所知,这两位大佬的发明,拥有极为重要的意义。集成电路的出现,有力推动了电子器件的微型化,也为芯片时代的全面到来奠定了基础。
DRAM 的诞生
进入 1960 年代后,随着计算机技术的发展,电子行业开始了将集成电路技术用于计算机存储领域的尝试。
当时,半导体存储技术被分为 ROM 和 RAM 两个方向。ROM 是只读存储器,存储数据不会因为断电而丢失,也称外存。而 RAM 是随机存取存储器,用于存储运算数据,断电后,数据会丢失,也称内存。
今天,我们重点说说 RAM 这个领域。
1966 年,来自 IBM Thomas J. Watson 研究中心的罗伯特・丹纳德(Robert H. Dennard),率先发明了DRAM 存储器(动态随机存取存储器)。
罗伯特・丹纳德
这种存储器基于 “MOS 型晶体管 + 电容结构”,具有能耗低、读写速度快且集成度高的特点。直到现在,我们的计算机内存、手机内存、显卡内存等,都是基于 DRAM 技术。
1968 年 6 月,IBM 注册了晶体管 DRAM的专利。但是,正当他们准备进行 DRAM 产业化的时候,美国司法部启动了对他们的反垄断调查。
这些调查拖延了 IBM 的 DRAM 产业化进度,从而给其它公司带来了机会。
不久后,1969 年,美国加州的 Advanced Memory System(先进内存系统)公司捷足先登,成功生产出了世界上第一款 DRAM 芯片(容量仅有 1KB),并将其销售给计算机厂商霍尼韦尔公司(Honeywell)。
霍尼韦尔公司收到这批 DRAM 芯片后,发现工艺上存在一些问题。于是,他们找到了一家新成立的公司,请求帮助。
这家公司,就是 1968 年罗伯特・诺伊斯(前文提到的硅集成电路发明人)和戈登・摩尔(摩尔定律的提出者)等人共同创办的英特尔 (Intel)。
罗伯特・诺伊斯(左)和戈登・摩尔(右)
英特尔公司成立后,主要业务就是研制晶体管半导体存储器芯片。
当时,半导体工艺主要有两个研究方向,分别是双极型晶体管和场效应(MOS)晶体管。英特尔自己也不知道哪个方向正确,于是,成立了两个研究小组,分别跟进两个技术方向。
1969 年 4 月,双极型小组率先有了突破,推出了 64bit 容量的静态随机存储器(SRAM)芯片 ——C3101。这个芯片是英特尔的第一款产品,主要客户就是霍尼韦尔。

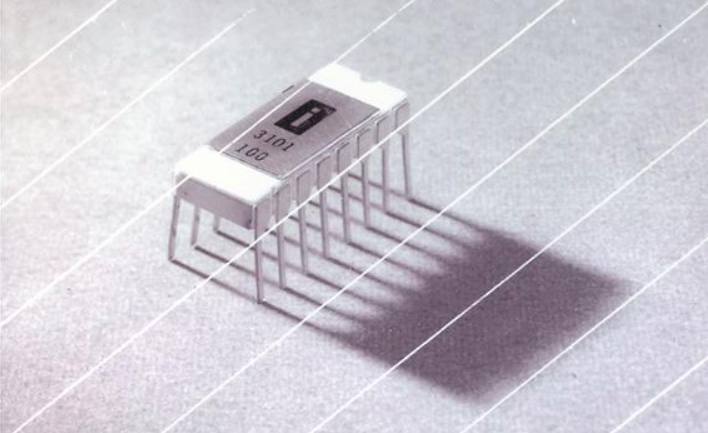

Intel C3101
场效应管小组也不甘落后,1969 年 7 月,他们推出了 256bit 容量的静态随机存储器芯片 ——C1101。这是世界第一个大容量 SRAM 存储器。
1970 年 10 月,场效应管小组再接再励,成功推出了自己的第一款 DRAM 芯片(也被认为是世界上第一款成熟商用的 DRAM 芯片)——C1103。

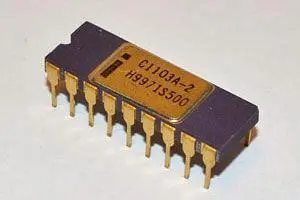

Intel C1103,有 18 个针脚,容量 1Kbit,售价 10 美元。
C1103 推出后,获得极大成功,很快成为全球最畅销的半导体内存,服务于 HP、DEC 等重要客户。
在 C1103 的帮助下,英特尔也迅速发展壮大。1972 年,英特尔的员工人数超过 1000 人,年收入超过 2300 万美元。1974 年,英特尔 DRAM 产品的全球市场份额达到惊人的 82.9%。
英特尔的早期团队
就在英特尔在 DRAM 领域赚得盆满钵满的同时,它的竞争对手也在迅速崛起。
1973 年,美国德州仪器(TI)、莫斯泰克(Mostek)等厂商先后进入 DRAM 市场。
德州仪器在英特尔推出 C1103 之后,就进行了拆解仿制,通过逆向工程,研究 DRAM 的架构和工艺。后来,1971 年和 1973 年,他们先后推出了 2K 和 4K DRAM&#
