单稳态触发器 | 特点 / 构成

注：本文为 “单稳态触发器” 相关文章合辑。

未整理去重。

如有内容异常，请查阅原文。

---

什么是单稳态触发器_单稳态触发器特点以及构成

屈育成 2018-03-27 09:24

什么是单稳态触发器

顾名思义，单稳态触发器只有一个稳定状态，一个暂态。没有触发脉冲时，触发器输出端可以保持的状态，就是稳态。在触发脉冲作用下，单稳态触发器由稳态翻转到暂态，暂态保持一段时间后，将自动变回稳态，暂态维持的时间就是单稳态触发器的输出脉宽。

单稳态触发器的电路组成

如图所示，其中 R、C 为单稳态触发器的定时元件，它们的连接点 Vc 与定时器的阈值输入端（6 脚）及输出端 Vo‘（7 脚）相连。单稳态触发器输出脉冲宽度 tpo=1.1RC。

Ri、Ci 构成输入回路的微分环节，用以使输入信号 Vi 的负脉冲宽度 tpi 限制在允许的范围内，一般 tpi》5RiCi，通过微分环节，可使 Vi’的尖脉冲宽度小于单稳态触发器的输出脉冲宽度 tpo。若输入信号的负脉冲宽度 tpi 本来就小于 tpo，则微分环节可省略。

定时器复位输入端（4 脚）接高电平，控制输入端 Vm 通过 0.01uF 接地，定时器输出端 Vo（3 脚）作为单稳态触发器的单稳信号输出端。

单稳态触发器特点

⑴电路只有一个稳定的状态，另一个状态是暂稳态，不加触发信号时，它始终处于稳态；

⑵在外加触发脉冲（上升沿或下降沿）作用下，电路才能由稳态进入暂稳态，暂稳态不能长久保持，经过一段时间后能自动返回原来的稳态；

⑶暂稳态持续的时间取决于电路本身的参数，与外加触发信号无关。

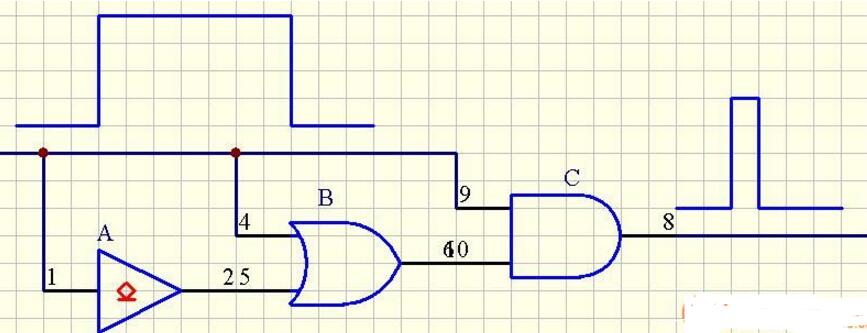

门电路构成的单稳态触发器

或非门电路和与非门电路都可以构成单稳态触发器。

1、或非门构成的单稳态触发器

下图所示为或非门构成的单稳态触发器，电路由或非门 D1，非门 D2，定时电阻 R 和定时电容 C 组成。该单稳态触发器由正脉冲触发，输出一个脉宽为 Tw 的正矩形脉冲。

单稳态触发器电路处于稳态时，由于反相器 D2 输入端经 R 接 + VDD，其输出端为 0，耦合至 D1 输入端使 D1 输出端为 1，电容 C 两端电位相等，无压降。

当在触发端加入触发脉冲时，或非门 D1 输出端变为 0，由于电容两端的电压不能突变，因此 D2 输入端也变为 0，D2 输出端变为 1，由于输出端电压又反馈到 D1 输入端形成闭环回路，所以电路一经触发后，即使取消触发脉冲 Ui 仍能保持暂稳状态，此时，电源 + VDD 开始经 R 对 C 充电。

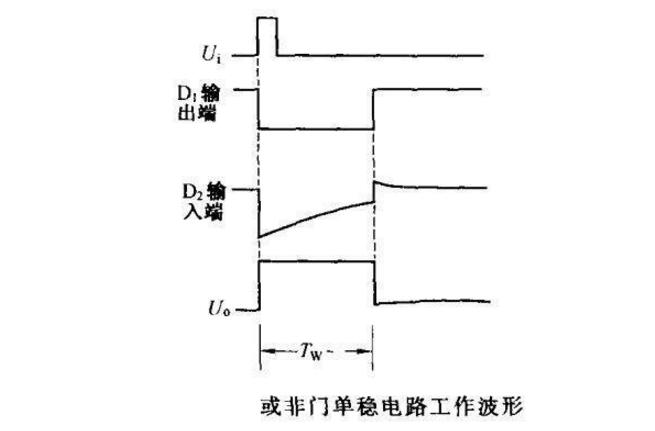

随着 C 的充电，D2 输入端电位逐渐上升。当达到反相器 D2 的转换阈值时，D2 输出端又变为 0. 由于闭环回路的正反馈作用，D1 输出端随即变为 1，电路回复稳态。直至再次被触发，该电路各点波形如下图所示。

2、与非门构成的单稳态触发器

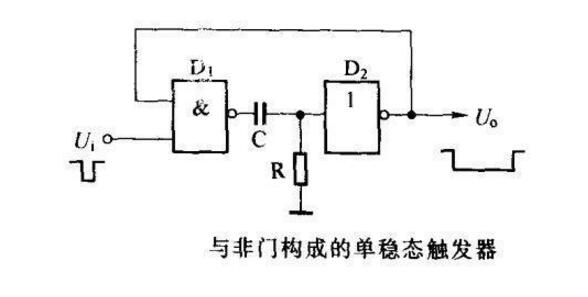

下图所示为与非门构成的单稳态触发器，电路由与非门 D1，反相器 D2，定时电阻 R 和定时电容 C 组成。和利用或非门单稳态触发器不同的是，定时电阻 R 不是接 + VDD，而是接地。该单稳态触发器由负脉冲触发，输出一个脉宽为 Tw 的负矩形脉冲。

单稳态触发器电路处于稳态时，由于反相器 D2 输入端经 R 接地，其输出端为 1，耦合至 D1 输入端使 D1 输出端为 0，电容 C 两端电位相等，无压降。

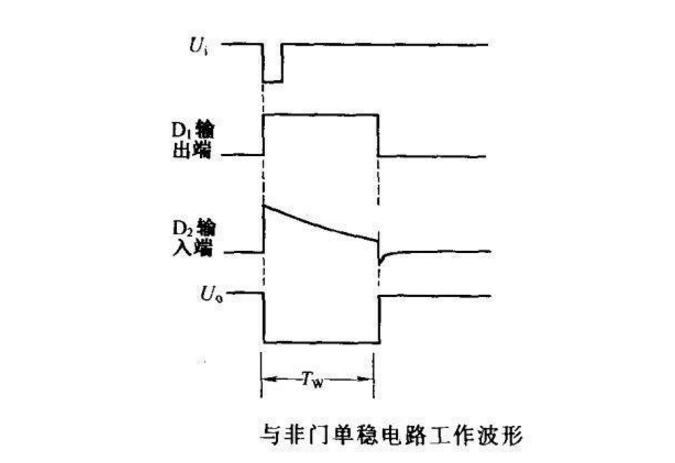

当在触发端加入触发脉冲时，与非门 D1 输出端变为 1，由于电容两端的电压不能突变，因此 D2 输入端也变为 1，D2 输出端变为 0，电路进入暂稳态，随着 C 的充电，D2 输入端电位逐步下降，当达到反相器 D2 的转换阈值时，D2 输出端又变为 1，电路回复稳态。直至再次被触发，该电路各点波形如下图所示。

D 触发器构成的单稳态触发器

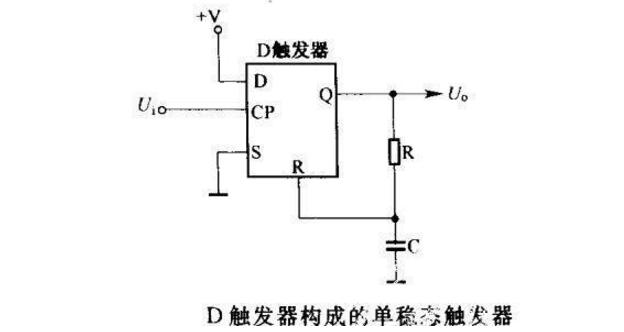

D 触发器构成的单稳态触发器电路如下图所示。R 为定时电阻，C 为定时电容。D 触发器的数据端 D 接 1 电平（+VDD），置 1 端 S 接地，输出端 Q 经 RC 定时网络接至置 0 端 R，触发脉冲从 CP 端输入，输出信号由 Q 端输出。该单稳态触发器由正脉冲触发，输出一个脉宽为 Tw 的正矩形脉冲。

电路处于稳态时，Uo 为 0，当触发脉冲 Ui 加至 CP 端时，Ui 上升沿使数据端 D 的 1 到达输出端 Q，电路转换为暂稳态，U0=1，并经 R 向 C 充电。

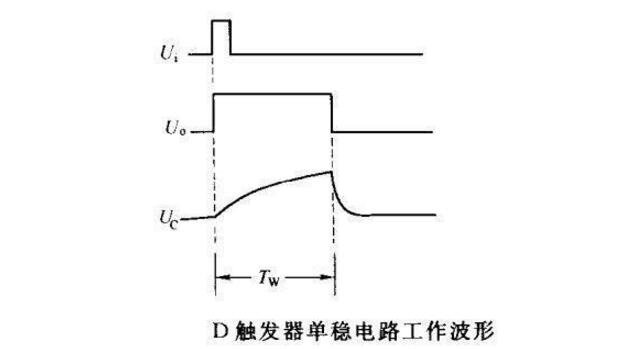

随着充电的进行，当电容 C 上的电压达到 R 端的转换电压时，使 D 触发器置 0，Uo=0，电路回复稳态。这时 C 经 R 放电，为下一次触发做好准备。该电路各点波形如下如图所示。

时基电路构成的单稳态触发器

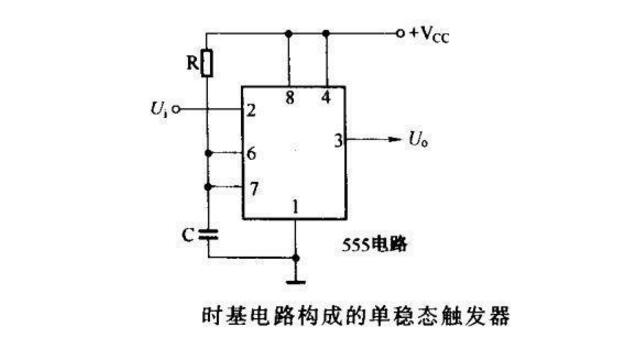

555 时基电路构成的单稳态触发器如下图所示。RC 组成定时网络，555 时基电路的置 0 端（第 6 脚）和放电端（第 7 脚）并接于定时电容 C 上端。触发脉冲 Ui 从 555 时基电路的置 1 端（第 2 脚）输入，输出信号由 3 脚输出。555 时基电路构成的单稳态触发器由负脉冲触发，输出一个正矩形脉冲。

电路处于稳态时，Uo=0，放电端（第 7 脚）导通到地，电容 C 上无电压。当负触发脉冲 Ui 加到 555 时基电路的 2 脚时，电路翻转为暂稳态，Uo=1，放电端（第 7 脚）截止，电源 + VCC 开始经 R 向 C 充电。

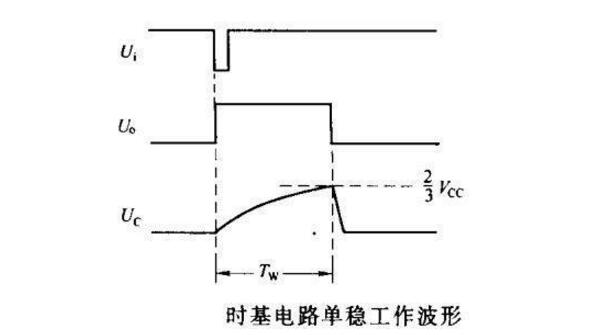

由于 C 上电压直接加到 555 时基电路的置 0 端（第 6 脚），当 C 上的充电电压达到三分之二 VCC 时（置 0 端阈值），电路再次翻转，回复稳态。该电路各点波形如下图所示。

---

单稳态触发器（cmos 门电路构成）-微分型

孔言66 于 2020-03-23 20:54:17 发布

一、引言

1. 什么是单稳态触发器

• 第一，它具有暂态和暂稳态两个不同工作状态。
• 第二，在外界触发脉冲作用下，能从稳态翻转到暂稳态，并且在暂稳态持续一段时间，再自动返回稳态。
• 第三，暂稳态维持时间仅取决于电路本身参数，与其他无关。
• 具有以上特点的触发器称之为单稳态触发器。

2. 它有什么用

• 用于脉冲整形、延时、定时。例如：楼道声控电灯、感应水龙头均可由其实现。

3. 它的核心原理是什么

• 我认为主要有二，一是电容的充放电的延时效应；二是门电路的阈值电压。
• 下面的电路原理分析会紧靠这两点，读者需深知。

二、背景知识

Tips:学习过数电的同志肯定很难忘第三章的门电路，这块讲的是数电基础期间门电路的内部构成和特性。组合逻辑电路、触发器、时序逻辑电路那几章我们都没用上这块知识，但却是脉冲发生的产生和整形这章的基础知识。但读者无需害怕，笔者会提取门电路这章核心知识点，足够理解单稳态触发器实现过程。

1. 门电路（与门、或门、与非门、或非门、反相器等）：

• 分类
• 按生产工艺分为 CMOS 型和 TTL 型（读者无需太关注 CMOS 和 TTL 是什么，只需记住这两种工艺做出来的门电路的特性参数不同，这点很关键）。
• 主要参数
• CMOS 门电路：
  • $V_{OH}\approx V_{DD}$ (输出‘1’等效电压为 $V_{DD}$（电源电压）)
  • $V_{OL}\approx 0V$ （输出‘0’等效电压为(0V)）
  • $V_{TH}\approx \frac{1}{2}{V}_{DD}$ (阈值电压为电源的一半，阈值电压指逻辑 0、1 的界定值，小于阈值电压认为逻辑‘0’，大于为逻辑‘1’。)
• TTL 电路：
  • $V_{OH}\approx 3.4V$
  • $V_{OL}\approx 0V$
  • $V_{TH}$ 不同型号不同，题中会给）
  • 注：有些题目会给出，依照题目为准。

2. 电容特性：

• 保持两端电压不变，不能瞬时突变，这样解释了为啥电容通交流阻直，当接入交流时，电容两端电压近似相等，看做短路。（电感特性与之相反）
• 注：以上两点是以下电路分析的重点。

三、电路分析

图一由 cmos 门电路构成的微分型单稳态触发器

为什么叫微分型呢，因为电路中含有一个微分电路。

接下来我会从稳态下、脉冲触发下两种情况分析电路各点变化：

1. 稳态分析

• 一个电路稳态究竟如何，我们需要用遍历的方法得出，即考虑所有情况看哪种符合。

• 若输入 $V_i=0$（$V_i=1$ 结果一样），由于电容隔直特性，$Vd=0$，假设 $V_o=1$，则 $V_{o_1}=0$，$V_{i2}=1$（还是电容隔直特性），$Vo=0$，电路并不稳定，故 $V_{o_1}=1$（推导如上方法）。

• 通过稳态分析，我们可以得出：$Vi=1$时，$Vd=0$，$V_{o_1}=1$，$V_{i_2}=1$，$Vo=0$，由此我们可以画出稳态下各点电压波形图（一定要准确，否则影响脉冲触发后的波形变化）。

2. 脉冲触发分析

• 当 $Vi$ 正跳变（由‘0’变为 $Vm$），由于电容 $Cd$ 上电压不能突变（来不及充电，看做短路），则 $Vd=Vm$，之后电容开始充电，$Vd=Vi-V_{i-1}$（这里可能原文档有笔误，不太明确准确含义），故 $Vd$ 电压开始减少。（注：我也提到了这块是微分电路，电容充放电时间取决于时间常数 $\tau$，若是 $\tau$ 很小，即电容充电时间短，也就形成所谓尖峰脉冲，反之，若时间长，就是电压跟随的效果）而 $V{o}_1=0$，此时 $V_{i_2}$ 先变为 $0$，之后电容 $C$ 开始充电，$V_{i2}$ 电压逐渐增加（原因同上，这也是为啥我上面提到电容特性原因），此时 $Vo=1$，随着 $Vi2$ 逐渐增大，当 $V_{i2}=V_{TH}$ 时，反相器 $G_2$ 电压发生反转，此时 $Vo=0$（这也是为啥我上面提到门电路特性参数的原因）。到此，最关键的一部分已经说完了，下面分析都与此类似，读者一定要搞明白这块。

• 当 $Vi$ 负跳变（由 $Vm$ 变为 $0$），由于电容 $C_d$ 上电压不能突变（来不及放电，看做短路，$V_{Cd}=Vm$（左正右负）），则 $Vd=0$，之后电容开始放电，$Vd=-Vm$（接在电容负极），故 $Vd$ 电压开始增加，电容电放完后，$Vd=0$，又形成一个负尖峰脉冲。上面分析到电容 $C$ 充电到 $V_{TH}$ 后，$V_0=0$，则此时，$V_{o_1}=‘1’$（逻辑 1，其实为 $V_{DD}$），则 $V_{i_2}=V_{DD}+V_{TH}$，之后电容 $C$ 开始充电，$V_{i2}$ 开始减小，直到 $V_{DD}$。（以上分析可以看出，各点电压是相互影响的，不能孤立分析一处，而是齐头并进，这也是最难得地方）

• 到此一个脉冲的分析到此结束，其他脉冲分析完全一样，作图时，我们只需要分析一个脉冲即可，其他脉冲的将图形平移即可。

图三输入正跳变，各点电压变化趋势

综上我们可以得到以下各点电压波形图。

图四各点电压波形

四、电路计算

一般主要计算的是 $Vo$ 输出脉冲宽度 $t_w$。有啥用呢？

举个例子：我们用该电路设计楼道电灯声控装置，你喊了一声，电灯亮了，但亮多久就是这个 $t_w$。

接下来怎么算，首先你得知道电容三要素法，再则就是电容充电的状态。

电容三要素法：

$f(t)=f(\infty )+[f(0_{+})-f(\infty )]e^{-\frac{t}{\tau }}$

初始值 $f(0_{+})$，

稳态值 $f(\infty )$，

时间常数 $\tau$

推导可得：

$t=\tau \ln \frac{f(0_{+})-f(\infty )}{f(t)-f(\infty )}$

电容充放电状态：

由图可知: $f(0_{+})=0$，$f(t)=V_{TH}$，$f(\infty )=V_{DD}$

注：$f(00)$是一个周期内电容最终电压趋，若是放电过程，一般为 0。

综上得出最终结果：

$$\begin{array}{rl}{t}_W& =RC\ln \frac{V_{DD}-0}{V_{DD}-V_{TH}}\\ & =RC\ln 2=0.69RC\end{array}$$

五、结语

由 cmos 门电路构成微分型单稳态触发电路分析到此结束，还有其他三种单稳态触发器，在此不再详细分析，其分析核心方法是一样的，关键是对电容充放电过程的理解以及门电路的器件特性参数的了解，把握好这两点，剩下就是按部就班的一步步分析，注意不同于时序逻辑电路，这里每一点电压都相互影响，所以必须同步分析，如果想验证自己画的图究竟对不对，可以使用 Multisim 软件进行仿真分析，这也是最准确的。

参考：[1] 阎石.数字电子基础基础（第五版）

---

单稳态触发器

一只小汤姆于 2020-09-14 00:31:07 发布

1. 工作特点

1. 有一个稳态和一个暂稳态。
2. 电路由暂稳态自动变回稳态；而需要触发信号才能由稳态变成暂稳态。
3. 脉宽持续时间只取决于电路结构。

用的逻辑门不同，单稳态触发器的触发信号和稳定状态不同。

2. 输出脉冲宽度

输出脉冲宽度 $t_w$ 的计算公式为：

$t_w=0.7\times R\times C$

3. 功能

(1) 定时

• 工作原理： 对于一个高电平有效的电路，利用单稳态触发器的输出脉宽 $t_w$，使其只有在单稳态触发器被触发后的 $t_w$ 时间内工作。

(2) 延时

• 工作原理： 对于一个下降沿有效的电路，利用单稳态触发器的输出脉宽 $t_w$，将输入信号的下降沿延迟 $t_w$ 的时间才送到工作电路。

(3) 噪声消除电路

• 工作原理： 当单稳态触发器被触发后，会保持一个 $t_w$ 时间的高电平输出，期间无论输入怎样变化都不会影响输出，这样就消除了部分噪声。

---

单稳态触发器、施密特触发器

陌夏微秋已于 2024 - 11 - 12 09:55:53 修改

一、单稳态触发器

前面介绍的触发器，有 0、1 两个稳定状态，因此，这种电路也被称为双稳态电路。一个双稳态电路可以保存一位二值信息。本章介绍的单稳态触发器与双稳态电路不同，它只有一个稳定状态，并具有如下的工作特点：

1. 没有触发脉冲作用时，电路 处于一种稳定状态。

2. 在触发脉冲作用下，电路会由稳态翻转到暂稳态。暂稳态是一种不能长久保持的状态。

3. 由于 电路中 $RC$ 延时环节的作用，电路的暂稳态在维持一段时间后，会自动返回到稳态。暂稳态持续时间由 $RC$ 延时环节参数值决定。

单稳态触发器被广泛地应用于脉冲的变换、延时和定时等。

由于 $RC$ 的存在，输入 $V_I$ 的波形被展宽到了 $V_O$。

1、参数计算

输出脉宽时间 ：$t_w\approx 0.7\times RC$

恢复时间 ：$t_{re}\approx 3-5\times RC$

工作频率 ：$f_m\le \frac{1}{t_w+t_{re}}$

2、应用场景

（1）定时

可以看到，当 $V_I$ 输入一个窄脉冲， $V_B$ 固定输出一个 $t_w$ 宽度的脉冲，和定时脉冲进行与非门操作，即可得到有效脉冲。控制 $RC$ ，即可控制一次脉冲的定时时间。

（2）延时

可以看到 $V_O$ 对比 $V_I$，其输出的上升沿进行了延时，延时时间为 $t_{w1}$，延时后输出的脉宽为 $t_{w2}$。

（3）噪声滤波

通过合理选择 $RC$，使得 $V_O$ 的输出脉宽 $t_w＞V_I$ 的脉宽，而同时小于噪声的脉宽，即可实现噪声的有效滤波。

二、施密特触发器

施密特触发器常用于 波形变换、幅度鉴别 等。根据输入、输出相位关系的不同，施密特触发器分为 同相输出和反相输出 两种类型 。施密特触发器具有以下工作特点：

1. 电路属于 电平触发，对于缓慢变化的信号仍然适用。当输入信号达到某一电压值时，输出电压会发生跳变。但输入信号在增加过程和减小过程中，使输出状态跳变时，所对应的输入电平不相同 。
2. 由于电路内部的正反馈的作用，当电路输出状态变换时，输出电压波形的边沿很陡直。

1、门电路施密特触发器

（1）原理与波形

由 CMOS 反相器构成，前文提到，施密特触发器是电平触发，但输入信号在增加过程和减小过程中，使输出状态跳变时，所对应的输入电平不相同。测试输入为三角波，因此当达到 $V_{T+}$、$V_{T-}$ 两个不同的电平值，会使得输出进行跳变。

（2）参数计算

这里应补充具体的参数计算公式含义说明，因未给出具体公式内容，假设如下（实际需根据真实公式完善）：

设 $V_{T+}$ 为正向阈值电压， $V_{T-}$ 为负向阈值电压， $V_{DD}$ 为电源电压， $R_1$、$R_2$ 为电路中的电阻。

正向阈值电压计算公式 ：$V_{T+}=\frac{R_1+R_2}{R_2}{V}_{TH}$（$V_{TH}$ 为 CMOS 反相器的阈值电压）

负向阈值电压计算公式 ：$V_{T-}=\frac{R_1}{R_1+R_2}{V}_{TH}$

回差电压 ：$\Delta V_T=V_{T+}-V_{T-}$

2、集成施密特触发器

3、应用场景

（1）波形变换

常用于波形变换，除了正弦波，前面提到的三角波也是可以的，本质是不同电平幅度的触发效果。

（2）整形抗干扰

使用时需注意频率需求。

（3）幅度鉴别

这是本质应用，当幅度升高到一定的程度进行触发，或者幅度低于一定程度。

---
