基本磁场计算公式的简单推导

卓晴 已于 2022-06-19 18:03:21 修改

对于导线周围的磁场分布，可以从比奥 - 萨伐尔（Biot - Savart）定理出发，推导出任意电流导线或者导体周围的磁感应强度。讨论这个问题主要是为了能够对 电磁炉中的螺旋线圈.周围的磁场进行数值分析研究。

00 基础理论

1. 毕奥 - 萨伐尔定律

毕奥 - 萨伐尔定理 (Biot - Savart Law)：电流元 $I\mathrm{d}\vec{l}$ 在空间某点 $P$ 处产生的磁感应强度 $\mathrm{d}\vec{B}$ 的大小与电流元 $I\mathrm{d}\vec{l}$ 的大小成正比，与电流元 $I\mathrm{d}\vec{l}$ 所在处到 $P$ 点的位置矢量和电流元 $I\mathrm{d}\vec{l}$ 之间的夹角的正弦成正比，而与电流元 $I\mathrm{d}\vec{l}$ 到 $P$ 点的距离的平方成反比。

$$\mathrm{d}\vec{B}=\frac{{\mu }_0}{4\pi }\cdot \frac{I\mathrm{d}\vec{l}\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\cdot \frac{I\mathrm{d}l\cdot \sin \theta }{r^2}$$

$$\vec{B}={\int }_L\frac{{\mu }_0}{4\pi }\cdot \frac{I\mathrm{d}l\times {\vec{e}}_r}{r^2}$$

其中 $I$ 是源电流，$L$ 是积分路径。 $\mathrm{d}\vec{l}$ 是源电流微分线元素，${\vec{e}}_r$ 是电流元到待求场点的单位向量。

${\mu }_0=4\pi \times 10^{-7}\text{Tm/A}$ 是真空磁导率值。

01 基本磁场推导

2. 直线导线所产生的磁场

下面是非常常见的磁场计算公式推导。如果在一段有限长直线电流旁边 $P$ 点，距离直线电流直线距离为 $a$，计算 $P$ 点处的磁感应场强 $B$。

(1) 推导方法 1

建立如下的坐标系 $Oxy$。那么直线上的电流元就是 $Idy$。根据 Biot - Savart 定理，$P$ 点的磁场为：

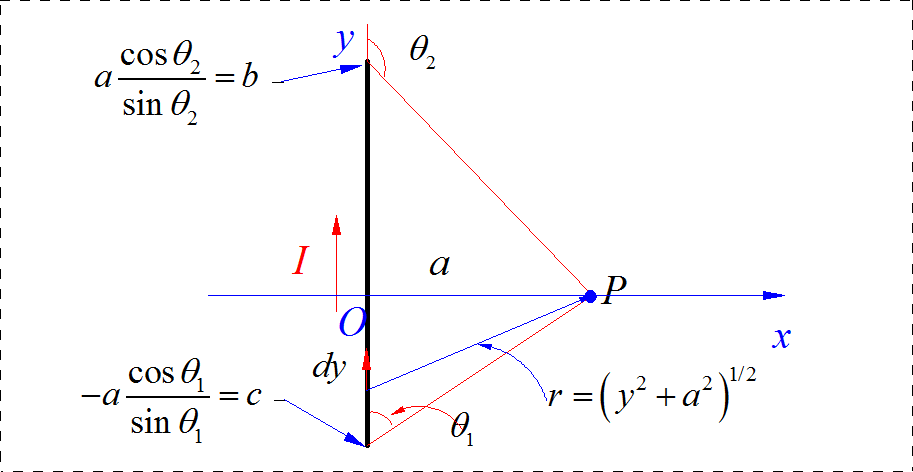

▲ 有限长直线旁边的磁场

$$B_P=\frac{{\mu }_{0}I}{4\pi }{\int }_c^b\frac{\sin \theta }{y^2+a^2}\mathrm{d}y=\frac{{\mu }_{0}I}{4\pi }{\int }_c^b\frac{a}{(y^2+a^2{)}^{3/2}}\mathrm{d}y$$

其中，对于：

$${\int }_c^b\frac{\mathrm{d}y}{(y^2+a^2{)}^{3/2}}=\frac{y}{a^3\sqrt{1+\frac{y^2}{a^2}}}{|}_c^b$$

代入 $b$ 和 $c$ 的值可以得到：

$$B_P=\frac{{\mu }_{0}I}{4\pi a}\left(\cos {\theta }_1-\cos {\theta }_2\right)$$

(2) 推导方法 2

根据：

$$y=-a\cdot \frac{\cos \theta }{\sin \theta }$$

那么对于上式两边同时进行微分：

$$\mathrm{d}y=\mathrm{d}\left(-a\cdot \frac{\cos \theta }{\sin \theta }\right)=\frac{a}{{\sin }^2\theta }\mathrm{d}\theta$$

这其中应用到：

$$\mathrm{d}\left(\frac{\cos \theta }{\sin \theta }\right)=-\left(1+\frac{{\cos }^2\theta }{{\sin }^2\theta }\right)=-\frac{1}{{\sin }^2\theta }$$

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2020-09-25
#
# Note:
#============================================================
from headm import *
from sympy import symbols,Integral, oo, exp, integrate
from sympy import print_latex, sin, cos, sqrt, diff
x, y, a= symbols('x, y, a')
ixs = diff(cos(x)/sin(x),x)
#------------------------------------------------------------
print_latex(ixs)
tspec('msg2latex')
#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

那么，由 Biot - Savart 定理：

$$\frac{\mathrm{d}\vec{y}\times \vec{r}}{r^3}=\frac{\mathrm{d}y\cdot \sin \theta }{r^2}=\frac{a}{{\sin }^2\theta }\mathrm{d}\theta \cdot \sin \theta \cdot \frac{\sin \theta }{a}=\frac{\sin \theta \mathrm{d}\theta }{a}$$

最终积分式变为：

$$\frac{{\mu }_0}{4\pi }{\int }_c^b\frac{\mathrm{d}\vec{y}\times \vec{r}}{r^3}=\frac{{\mu }_{0}I}{4\pi a}{\int }_{{\theta }_1}^{{\theta }_2}\sin \theta \mathrm{d}\theta$$

最终可以得到与上式相同的表达式。

3. 圆环的磁场

电流元可以表示为：

$$\mathrm{d}l=R\mathrm{d}\theta$$

那么积分：

$$B_0=\frac{{\mu }_0}{4\pi }{\int }_0^{2\pi }\frac{I\cdot R\mathrm{d}\theta \cdot R}{R^3}=\frac{{\mu }_{0}I}{2R}$$

02 结论

利用基本的 Biot - Savart 定理，可以得到基本的直线和圆环磁场强度的解析解。对于一些复杂的曲线的推导会非常复杂，具体的结果需要通过数值求解来完成。可以利用在 Laplace 数值逆运算的讨论 给出的一些 Python 语言实现的数值积分来完成求解。

比如利用下面的梯形数值积分来验证一下直线磁场计算数值解。

def trapz(f, a, b, N=50):
    x = linspace(a, b, N + 1)
    y = f(x)
    y_right = y[1:]
    y_left = y[:-1]
    dx = (b - a) / N
    T = dx / 2 * sum(y_right + y_left)
    return T

1. 对于直线磁场数值求解

假设具体的参数为：

$$a=1,{\theta }_1=\frac{\pi }{4},{\theta }_2=\frac{2\pi }{3}$$

$$I=1,{\mu }_0=4\pi \times 10^{-7}$$

直接根据公式：

$$B=\frac{{\mu }_{0}I}{4\pi a}\left(\cos {\theta }_1-\cos {\theta }_2\right)$$

可以得到：

$$B=1.20711\times 10^{-7}$$

利用数据进行求解：

$$c=-a\cdot \cot \left(\frac{\pi }{4}\right)=-1$$

$$b=-a\cdot \cot \left(\frac{2\pi }{4}\right)=0.57735$$

$$B=\frac{{\mu }_0\cdot I}{4\pi }{\int }_c^b\frac{a}{(y^2+a^2{)}^{3/2}}\mathrm{d}y$$

经过数值积分结果为：

$$B=1.207078\times 10^{-7}$$

对比上述结果可以看到结果是非常接近的。

---

大学物理电磁学——毕奥·萨伐尔定律

soft word 于 2020-06-10 20:03:49 发布

毕奥·萨伐尔定律

公式汇总

一般公式：

$$\mathrm{d}B=\frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{\mathrm{d}l}\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\frac{I\mathrm{d}l\sin \alpha }{r^2}$$

载流直导线的磁场：

$$B=\frac{{\mu }_{0}I}{4\pi a}(\cos {\alpha }_1-\cos {\alpha }_2)$$

无限长载流直导线：

$$B=\frac{{\mu }_{0}I}{2\pi a}$$

载流圆线圈轴上的磁场：

$$B=\frac{{\mu }_{0}I{R}^2}{2(R^2+x^2{)}^{3/2}}$$

圆心处：

$$x=0,B_0=\frac{{\mu }_{0}I}{2R}$$

通电螺线管：

$$B=\frac{{\mu }_{0}nI}{2}\left(\frac{x_2}{\sqrt{x_2^2+R^2}}-\frac{x_1}{\sqrt{x_1^2+R^2}}\right)$$

对于无限长的螺线管：

$$B={\mu }_{0}nI$$

1. 磁现象

• 一切磁现象都源于电荷的运动。

• 一切磁力本质上都是电荷之间的作用力。

一切磁现象都源于电荷运动，磁相互作用的本质就是运动电荷（电流）之间的运动。

2. 毕奥·萨伐尔定律

2.1 电流元

定义：

$$I\overrightarrow{\mathrm{d}l}$$

大小为 $I\mathrm{d}l$，方向由线元所在处电流的流向来确定。

目的：用积分法来求出任意形状的磁场分布。

2.2 电流元的磁场

大小：

$$\mathrm{d}B=\frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{\mathrm{d}l}\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\frac{I\mathrm{d}l\sin \alpha }{r^2}$$

真空磁导率：

$${\mu }_0=4\pi \times 10^{-7}\text{N}\cdot {\text{A}}^{-2}$$

运用积分：

$$\vec{B}=\int \mathrm{d}\vec{B}=\int \frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{\mathrm{d}l}\times \vec{r}}{r^3}$$

解题步骤：

1. 建立坐标系。

2. 分割电流元。

3. 确定电流元的磁场。

4. 坐标分解求 $\mathrm{d}{B}_x$，$\mathrm{d}{B}_y$，$\mathrm{d}{B}_z$，然后统一积分变量求出 $\mathrm{d}{B}_x$，$\mathrm{d}{B}_y$，$\mathrm{d}{B}_z$。

5. 由 $\vec{B}=\mathrm{d}{B}_x\vec{i}+\mathrm{d}{B}_y\vec{j}+\mathrm{d}{B}_z\vec{k}$，求总场。

---

毕奥·萨伐尔定律运用实例

载流直导线的磁场

$$B=\frac{{\mu }_{0}I}{4\pi a}(\cos {\alpha }_1-\cos {\alpha }_2)$$

其中，$a$ 是点到导线的垂直距离，${\alpha }_1$ 是电流入端点与该点与待求点连线之间的夹角。

一般情况：

$$B=\frac{{\mu }_{0}I}{4\pi a}(\cos {\alpha }_1-\cos {\alpha }_2)$$

无限长载流直导线：

$${\alpha }_1=0,{\alpha }_2=\pi ,B=\frac{{\mu }_{0}I}{2\pi a}$$

半无限长载流直导线（点与其入端平齐）：

$${\alpha }_1=\frac{\pi }{2},{\alpha }_2=\pi ,B=\frac{{\mu }_{0}I}{4\pi a}$$

半无限长载流直导线：

$${\alpha }_1=\beta ,{\alpha }_2=\pi ,B=\frac{{\mu }_{0}I}{4\pi a}(\cos \beta +1)$$

载流导线延长线上任意一点的磁场：

$$\vec{B}=0$$

载流圆线圈轴上的磁场

$$B=\frac{{\mu }_{0}I{R}^2}{2(R^2+x^2{)}^{3/2}}$$

圆心处：

$$x=0,B_0=\frac{{\mu }_{0}I}{2R}$$

如果是圆弧形的电流：

$$B_0=\frac{{\mu }_{0}I}{2R}\frac{\theta }{2\pi }$$

载流密绕直螺线管轴上的磁场

$$B=\frac{{\mu }_{0}nI}{2}\left(\frac{x_2}{\sqrt{x_2^2+R^2}}-\frac{x_1}{\sqrt{x_1^2+R^2}}\right)$$

对于无限长的螺线管：

$$B={\mu }_{0}nI$$

运动电荷产生的磁场

运用公式：

$$\vec{B}=\int \mathrm{d}\vec{B}=\int \frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{\mathrm{d}l}\times \vec{r}}{r^3}$$

常见情况：

1. 离散运动电荷已知速度，则对一个圆周进行积分：

$$I=\frac{q}{T}$$

其中 $T$ 是电荷绕一圈的周期。

$-e$ 的原因是，$I$ 的方向与负电荷运动方向相反。

2. 带电圆环已知每秒绕 $N$ 转，与之前类似，$T=\frac{1}{N}$。

3. 磁距

平面载流线圈的磁距：

$${\vec{p}}_m=I\vec{S}$$

其中，$\vec{S}$ 的方向就是法向量的方向。

载流线圈轴线上距圆心很远的场可表示为：

$$B=\frac{{\mu }_{0}I{R}^2}{2x^3}=\frac{{\mu }_{0}I\pi R^2}{2\pi x^3}=\frac{{\mu }_{0}I\vec{S}}{2\pi x^3}=\frac{{\mu }_0{p}_m}{2\pi x^3}$$

考虑方向：

$$\vec{B}=\frac{{\mu }_0{\vec{p}}_m}{2\pi x^3}$$

当圆电流的半径很小或者讨论远离圆电流处的磁场分布时，把圆电流称作磁偶极子，产生的磁场称为磁偶极磁场。

---

大学物理之毕奥·萨伐尔定律推导

映之123 于 2022-02-13 12:11:22 发布

毕奥·萨伐尔定律

$$\mathrm{d}B=\frac{{\mu }_0}{4\pi }\frac{I\mathrm{d}\vec{l}\times \vec{r}}{r^2}$$

其中，${\vec{e}}_r$ 是从电流元指向参考点方向的单位矢量，${\mu }_0$ 是真空磁导率。电流元产生的磁场的磁感应强度 $\mathrm{d}B$ 垂直于 $I\mathrm{d}\vec{l}$ 与 ${\vec{e}}_r$ 组成的平面，并满足右手螺旋定则。

电流元

定义：

$$I\vec{\mathrm{d}}l$$

为电流元。大小为 $I\mathrm{d}l$，$\vec{\mathrm{d}}l$ 的方向由线元所在处电流的流向来确定。

目的：用积分法来求出任意形状的磁场分布。

电流元的磁场

大小：

$$\mathrm{d}B=\frac{{\mu }_0}{4\pi }\frac{I\vec{\mathrm{d}}l\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\frac{I\mathrm{d}l\sin \theta }{r^2}$$

载流直导线的磁场

长为 $l$ 的载流直导线，其中电流为 $I$，计算距离直导线为 $r_0$ 的点 $P$ 的磁感应强度。

涉及到的数学公式

$$\cot \theta =\frac{\cos \theta }{\sin \theta }$$

$$(\cot \theta {)}^{\prime }=\frac{(\cos \theta {)}^{\prime }}{(\sin \theta )}-\frac{\cos \theta (\sin \theta {)}^{\prime }}{({\sin }^2\theta )}=-\frac{1}{{\sin }^2\theta }$$

$$l=r_0\cot (\pi -\theta )=-r_0\cot \theta$$

磁感应强度的积分推导

$$B=\int \mathrm{d}B=\frac{{\mu }_0}{4\pi }{\int }_C^D\frac{I\mathrm{d}l\sin \theta }{r^2}$$

$$\frac{\mathrm{d}l}{\mathrm{d}\theta }=l^{\prime }=-r_0(\cot \theta {)}^{\prime }=\frac{r_0}{{\sin }^2\theta }$$

$$r=\frac{r_0}{\sin (\pi -\theta )}=\frac{r_0}{\sin \theta }$$

所以：

$$B=\frac{{\mu }_{0}I}{4\pi }{\int }_{{\theta }_1}^{{\theta }_2}\frac{\sin \theta }{r_0^2}\mathrm{d}\theta =\frac{{\mu }_{0}I}{4\pi r_0}(\cos {\theta }_1-\cos {\theta }_2)$$

无限长载流直导线

则 ${\theta }_1=0$，${\theta }_2=\pi$

$$B=\frac{{\mu }_{0}I}{2\pi r_0}$$

扩展知识

磁现象

1. 一切磁现象都源于电荷的运动。

2. 一切磁力本质上都是电荷之间的作用力。

宇宙间四种基本作用力

1. 引力：又称重力，是四个基本相互作用中最弱的，但作用范围最大。广义相对论中认为引力是由于弯曲的空间和时间。

2. 电磁力：世上大部分物质都具有电磁力，磁与电是电磁力的一种表现模式。

3. 强相互作用力：又称为强核力，所有物质由原子构成，原子由电子和原子核组成，原子核由中子和质子组成。

4. 弱相互作用力：又称为弱核力，是核能的另一种来源，主要是核子产生的天然辐射，四种相互作用力中，弱相互作用力只比引力强一点。

---

电磁场公式大全

间宫羽咲sama 于 2020-06-21 22:13:29 发布

代码及其 markdown 源代码的百度云链接如下，请注意：里面有些公式可能由于笔者的疏漏有错误，请不要全部采信。
本内容仅供学习交流使用，完全免费，因此也请不要用本内容进行任何收费活动，如转载请不要对本内容进行修改。
全文共 5w + 字符，公式全手打，作者也挺辛苦的。
以上君子协议，望大家遵守。
时间仓促，内容如有错误，还望多多海涵。

链接：https://pan.baidu.com/s/1Wz4_KqqFDf1AppcATzBj1g

提取码：kj7c

---

via:

• 电磁场公式大全 - CSDN 博客
  https://blog.csdn.net/MamiyaHasaki/article/details/106891976

• 基本磁场计算公式的简单推导 - 有限长载流直导线的磁场公式 - CSDN 博客
  https://blog.csdn.net/zhuoqingjoking97298/article/details/108786790

• 大学物理电磁学——毕奥·萨伐尔定律 - 毕奥萨伐尔定律 - CSDN 博客
  https://blog.csdn.net/weixin_45864618/article/details/106672456

• 大学物理之毕奥·萨伐尔定律推导 - 毕萨定律是怎么推出来的 - CSDN 博客
  https://blog.csdn.net/zhongzhongge/article/details/122906537

---

电磁场公式大全

间宫羽咲sama于 2020-06-21 22:13:29 发布

代码及其 markdown 源代码的百度云链接如下，请注意：里面有些公式可能由于笔者的疏漏有错误，请不要全部采信。
本内容仅供学习交流使用，完全免费，因此也请不要用本内容进行任何收费活动，如转载请不要对本内容进行修改。
全文共 5w+ 字符，公式全手打，作者也挺辛苦的。
以上君子协议，望大家遵守。
时间仓促，内容如有错误，还望多多海涵。

链接：https://pan.baidu.com/s/1Wz4_KqqFDf1AppcATzBj1g

提取码：kj7c

---

基本磁场计算公式的简单推导

卓晴 已于 2022-06-19 18:03:21 修改

对于导线周围的磁场分布，可以从比奥-萨伐尔（Biot-Savart）定理出发，推导出任意电流导线或者导体周围的磁感应强度。讨论这个问题主要是为了能够对 电磁炉中的螺旋线圈.周围的磁场进行数值分析研究。

00 基础理论

1. 毕奥-萨伐尔定律

毕奥-萨伐尔定理 (Biot-Savart Law)：电流元 $Id\vec{l}$ 在空间某点 $P$ 处产生的磁感应强度 $d\vec{B}$ 的大小与电流元 $Id\vec{l}$ 的大小成正比，与电流元 $Id\vec{l}$ 所在处到 $P$ 点的位置矢量和电流元 $Id\vec{l}$ 之间的夹角的正弦成正比，而与电流元 $Id\vec{l}$ 到 $P$ 点的距离的平方成反比。

$$\mathrm{d}\vec{B}=\frac{{\mu }_0}{4\pi }\cdot \frac{I\mathrm{d}\vec{l}\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\cdot \frac{I\mathrm{d}l\cdot \sin \theta }{r^2}$$

$$\vec{B}={\int }_L\frac{{\mu }_0}{4\pi }\cdot \frac{I\mathrm{d}l\times {\hat{e}}_r}{r^2}$$

其中 $I$ 是源电流，$L$ 是积分路径。$d\vec{l}$ 是源电流微分线元素，${\vec{e}}_r$ 是电流元到待求场点的单位向量。

${\mu }_0=4\pi \times 10^{-7}\text{Tm/A}$ 是真空磁导率值。

01 基本磁场推导

2. 直线导线所产生的磁场

下面是非常常见的磁场计算公式推导。如果在一段有限长直线电流旁边 $P$ 点，距离直线电流直线距离为 $a$，计算 $P$ 点处的磁感应场强 $B$。

(1) 推导方法 1

建立如下的坐标系 $Oxy$。那么直线上的电流元就是 $Idy$。根据 Biot-Savart 定理，$P$ 点的磁场为：

$$B_P=\frac{{\mu }_{0}I}{4\pi }{\int }_c^b\frac{\sin \theta }{y^2+a^2}dy=\frac{{\mu }_{0}I}{4\pi }{\int }_c^b\frac{a}{(y^2+a^2{)}^{3/2}}dy$$

其中，对于：

$${\int }_c^b\frac{dy}{(y^2+a^2{)}^{3/2}}=\frac{y}{a^3\sqrt{1+\frac{y^2}{a^2}}}{|}_c^b$$

代入 $b$ 和 $c$ 的值可以得到：

$$B_P=\frac{{\mu }_{0}I}{4\pi a}\left(\cos {\theta }_1-\cos {\theta }_2\right)$$

(2) 推导方法 2

根据：

$$y=-a\cdot \frac{\cos \theta }{\sin \theta }$$

那么对于上式两边同时进行微分：

$$dy=d\left(-a\cdot \frac{\cos \theta }{\sin \theta }\right)=\frac{a}{{\sin }^2\theta }d\theta$$

这其中应用到：

$$d\left(\frac{\cos \theta }{\sin \theta }\right)=-\left(1+\frac{{\cos }^2\theta }{{\sin }^2\theta }\right)=-\frac{1}{{\sin }^2\theta }$$

那么，由 Biot-Savart 定理：

$$\frac{d\vec{y}\times \vec{r}}{r^3}=\frac{dy\cdot \sin \theta }{r^2}=\frac{a}{{\sin }^2\theta }d\theta \cdot \sin \theta \cdot \frac{\sin \theta }{a}=\frac{\sin \theta d\theta }{a}$$

最终积分式变为：

$$\frac{{\mu }_0}{4\pi }{\int }_c^b\frac{d\vec{y}\times \vec{r}}{r^3}=\frac{{\mu }_{0}I}{4\pi a}{\int }_{{\theta }_1}^{{\theta }_2}\sin \theta d\theta$$

最终可以得到与上式相同的表达式。

3. 圆环的磁场

电流元可以表示为：

$$dl=Rd\theta$$

那么积分：

$$B_0=\frac{{\mu }_0}{4\pi }{\int }_0^{2\pi }\frac{I\cdot Rd\theta \cdot R}{R^3}=\frac{{\mu }_{0}I}{2R}$$

02 结论

利用基本的 Biot-Savart 定理，可以得到基本的直线和圆环磁场强度的解析解。对于一些复杂的曲线的推导会非常复杂，具体的结果需要通过数值求解来完成。可以利用在 Laplace 数值逆运算的讨论 给出的一些 Python 语言实现的数值积分来完成求解。

比如利用下面的梯形数值积分来验证一下直线磁场计算数值解。

def trapz(f, a, b, N=50):
x = linspace(a, b, N + 1)
y = f(x)
y_right = y[1:]
y_left = y[:-1]
dx = (b - a) / N
T = dx / 2 * sum(y_right + y_left)
return T

1. 对于直线磁场数值求解

假设具体的参数为：

$$a=1,{\theta }_1=\frac{\pi }{4},{\theta }_2=\frac{2\pi }{3}$$

$$I=1,{\mu }_0=4\pi \times 10^{-7}$$

直接根据公式：

$$B=\frac{{\mu }_{0}I}{4\pi a}\left(\cos {\theta }_1-\cos {\theta }_2\right)$$

可以得到：

$$B=1.20711\times 10^{-7}$$

利用数据进行求解：

$$c=-a\cdot \cot \left(\frac{\pi }{4}\right)=-1$$

$$b=-a\cdot \cot \left(\frac{2\pi }{4}\right)=0.57735$$

$$B=\frac{{\mu }_0\cdot I}{4\pi }{\int }_c^b\frac{a}{(y^2+a^2{)}^{3/2}}dy$$

经过数值积分结果为：

$$B=1.207078\times 10^{-7}$$

对比上述结果可以看到结果是非常接近的。

---

大学物理电磁学——毕奥·萨伐尔定律

soft word 于 2020-06-10 20:03:49 发布

毕奥·萨伐尔定律

公式汇总

一般公式：

$$dB=\frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{dl}\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\frac{Idl\sin \alpha }{r^2}$$

载流直导线的磁场：

$$B=\frac{{\mu }_{0}I}{4\pi a}(\cos {\alpha }_1-\cos {\alpha }_2)$$

无限长载流直导线：

$$B=\frac{{\mu }_{0}I}{2\pi a}$$

载流圆线圈轴上的磁场：

$$B=\frac{{\mu }_{0}I{R}^2}{2(R^2+x^2{)}^{3/2}}$$

圆心处：

$$x=0,B_0=\frac{{\mu }_{0}I}{2R}$$

通电螺线管：

$$B=\frac{{\mu }_{0}nI}{2}\left(\frac{x_2}{\sqrt{x_2^2+R^2}}-\frac{x_1}{\sqrt{x_1^2+R^2}}\right)$$

对于无限长的螺线管：

$$B={\mu }_{0}nI$$

1. 磁现象

• 一切磁现象都源于电荷的运动。

• 一切磁力本质上都是电荷之间的作用力。

一切磁现象都源于电荷运动，磁相互作用的本质就是运动电荷（电流）之间的运动。

2. 毕奥·萨伐尔定律

2.1 电流元

定义：

$$I\overrightarrow{dl}$$

大小为 $Idl$，方向由线元所在处电流的流向来确定。

目的：用积分法来求出任意形状的磁场分布。

2.2 电流元的磁场

大小：

$$dB=\frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{dl}\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\frac{Idl\sin \alpha }{r^2}$$

真空磁导率：

$${\mu }_0=4\pi \times 10^{-7}\text{N}\cdot {\text{A}}^{-2}$$

运用积分：

$$\vec{B}=\int d\vec{B}=\int \frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{dl}\times \vec{r}}{r^3}$$

解题步骤：

1. 建立坐标系。

2. 分割电流元。

3. 确定电流元的磁场。

4. 坐标分解求 $d{B}_x$，$d{B}_y$，$d{B}_z$，然后统一积分变量求出 $d{B}_x$，$d{B}_y$，$d{B}_z$。

5. 由 $\vec{B}=d{B}_x\vec{i}+d{B}_y\vec{j}+d{B}_z\vec{k}$，求总场。

---

毕奥·萨伐尔定律运用实例

载流直导线的磁场

$$B=\frac{{\mu }_{0}I}{4\pi a}(\cos {\alpha }_1-\cos {\alpha }_2)$$

其中，$a$ 是点到导线的垂直距离，${\alpha }_1$ 是电流入端点与该点与待求点连线之间的夹角。

一般情况：

$$B=\frac{{\mu }_{0}I}{4\pi a}(\cos {\alpha }_1-\cos {\alpha }_2)$$

无限长载流直导线：

$${\alpha }_1=0,{\alpha }_2=\pi ,B=\frac{{\mu }_{0}I}{2\pi a}$$

半无限长载流直导线（点与其入端平齐）：

$${\alpha }_1=\frac{\pi }{2},{\alpha }_2=\pi ,B=\frac{{\mu }_{0}I}{4\pi a}$$

半无限长载流直导线：

$${\alpha }_1=\beta ,{\alpha }_2=\pi ,B=\frac{{\mu }_{0}I}{4\pi a}(\cos \beta +1)$$

载流导线延长线上任意一点的磁场：

$$\vec{B}=0$$

载流圆线圈轴上的磁场

$$B=\frac{{\mu }_{0}I{R}^2}{2(R^2+x^2{)}^{3/2}}$$

圆心处：

$$x=0,B_0=\frac{{\mu }_{0}I}{2R}$$

如果是圆弧形的电流：

$$B_0=\frac{{\mu }_{0}I}{2R}\frac{\theta }{2\pi }$$

载流密绕直螺线管轴上的磁场

$$B=\frac{{\mu }_{0}nI}{2}\left(\frac{x_2}{\sqrt{x_2^2+R^2}}-\frac{x_1}{\sqrt{x_1^2+R^2}}\right)$$

对于无限长的螺线管：

$$B={\mu }_{0}nI$$

运动电荷产生的磁场

运用公式：

$$\vec{B}=\int d\vec{B}=\int \frac{{\mu }_0}{4\pi }\frac{I\overrightarrow{dl}\times \vec{r}}{r^3}$$

常见情况：

1. 离散运动电荷已知速度，则对一个圆周进行积分：

$$I=\frac{q}{T}$$

其中 $T$ 是电荷绕一圈的周期。

(-e) 的原因是，$I$ 的方向与负电荷运动方向相反。

2. 带电圆环已知每秒绕 $N$ 转，与之前类似，$T=\frac{1}{N}$。

3. 磁距

平面载流线圈的磁距：

$${\vec{p}}_m=I\vec{S}$$

其中，$\vec{S}$ 的方向就是法向量的方向。

载流线圈轴线上距圆心很远的场可表示为：

$$B=\frac{{\mu }_{0}I{R}^2}{2x^3}=\frac{{\mu }_{0}I\pi R^2}{2\pi x^3}=\frac{{\mu }_{0}I\vec{S}}{2\pi x^3}=\frac{{\mu }_0{p}_m}{2\pi x^3}$$

考虑方向：

$$\vec{B}=\frac{{\mu }_0{\vec{p}}_m}{2\pi x^3}$$

当圆电流的半径很小或者讨论远离圆电流处的磁场分布时，把圆电流称作磁偶极子，产生的磁场称为磁偶极磁场。

---

大学物理之毕奥·萨伐尔定律推导

映之123 于 2022-02-13 12:11:22 发布

毕奥·萨伐尔定律

$$dB=\frac{{\mu }_0}{4\pi }\frac{Id\vec{l}\times \vec{r}}{r^2}$$

其中，${\vec{e}}_r$ 是从电流元指向参考点方向的单位矢量，${\mu }_0$ 是真空磁导率。电流元产生的磁场的磁感应强度 $dB$ 垂直于 $Id\vec{l}$ 与 ${\vec{e}}_r$ 组成的平面，并满足右手螺旋定则。

电流元

定义：

$$I\vec{d}l$$

为电流元。大小为 $Idl$，$\vec{d}l$ 的方向由线元所在处电流的流向来确定。

目的：用积分法来求出任意形状的磁场分布。

电流元的磁场

大小：

$$dB=\frac{{\mu }_0}{4\pi }\frac{I\vec{d}l\times \vec{r}}{r^3}=\frac{{\mu }_0}{4\pi }\frac{Idl\sin \theta }{r^2}$$

载流直导线的磁场

长为 $l$ 的载流直导线，其中电流为 $I$，计算距离直导线为 $r_0$ 的点 $P$ 的磁感应强度。

涉及到的数学公式

$$\cot \theta =\frac{\cos \theta }{\sin \theta }$$

$$(\cot \theta {)}^{\prime }=\frac{(\cos \theta {)}^{\prime }}{(\sin \theta )}-\frac{\cos \theta (\sin \theta {)}^{\prime }}{({\sin }^2\theta )}=-\frac{1}{{\sin }^2\theta }$$

$$l=r_0\cot (\pi -\theta )=-r_0\cot \theta$$

磁感应强度的积分推导

$$B=\int dB=\frac{{\mu }_0}{4\pi }{\int }_C^D\frac{Idl\sin \theta }{r^2}$$

$$\frac{dl}{d\theta }=l^{\prime }=-r_0(\cot \theta {)}^{\prime }=\frac{r_0}{{\sin }^2\theta }$$

$$r=\frac{r_0}{\sin (\pi -\theta )}=\frac{r_0}{\sin \theta }$$

所以：

$$B=\frac{{\mu }_{0}I}{4\pi }{\int }_{{\theta }_1}^{{\theta }_2}\frac{\sin \theta }{r_0^2}d\theta =\frac{{\mu }_{0}I}{4\pi r_0}(\cos {\theta }_1-\cos {\theta }_2)$$

无限长载流直导线

则 ${\theta }_1=0$，${\theta }_2=\pi$

$$B=\frac{{\mu }_{0}I}{2\pi r_0}$$

扩展知识

磁现象

1. 一切磁现象都源于电荷的运动。

2. 一切磁力本质上都是电荷之间的作用力。

宇宙间四种基本作用力

1. 引力：又称重力，是四个基本相互作用中最弱的，但作用范围最大。广义相对论中认为引力是由于弯曲的空间和时间。

2. 电磁力：世上大部分物质都具有电磁力，磁与电是电磁力的一种表现模式。

3. 强相互作用力：又称为强核力，所有物质由原子构成，原子由电子和原子核组成，原子核由中子和质子组成。

4. 弱相互作用力：又称为弱核力，是核能的另一种来源，主要是核子产生的天然辐射，四种相互作用力中，弱相互作用力只比引力强一点。

---
