ISE中显示IP核的图形化界面

在FPGA开发过程中,查看和配置IP核的图形化界面能够提高效率。本文介绍了如何在Xilinx ISE中显示IP核的图形化界面,通过选择IP核、设置参数、生成.xco文件,再到将IP核以.v文件形式添加到设计层级,解决了从图形化界面转为文本表示的问题。同时,文章提供了当小灯泡图标消失后,如何通过Core Generator找回图形化界面的方法,帮助开发者更直观地配置IP核。
摘要由CSDN通过智能技术生成

在学习别人的Verilog代码时,常常会遇到人家设置好的IP核,但是自己要用.v文件看,非常麻烦。百度了很多也没有满意的结果,最后终于找到了方法,现贴出来,希望可以解决很多跟我有同样困惑的同学


比如例化一个PLL时钟的IP核。
采用图形化界面,则为:

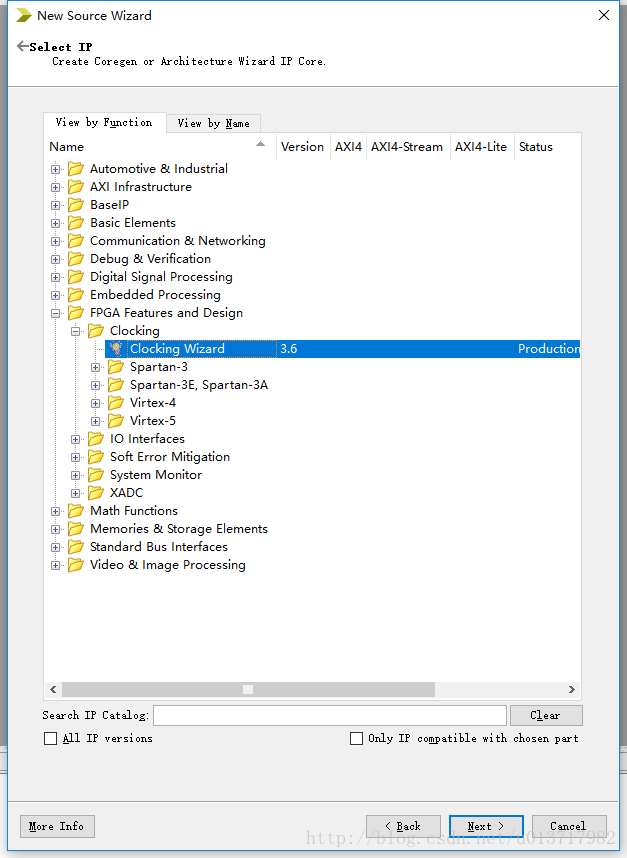

首先,选择PLL的IP核
首先是选择PLL的IP核

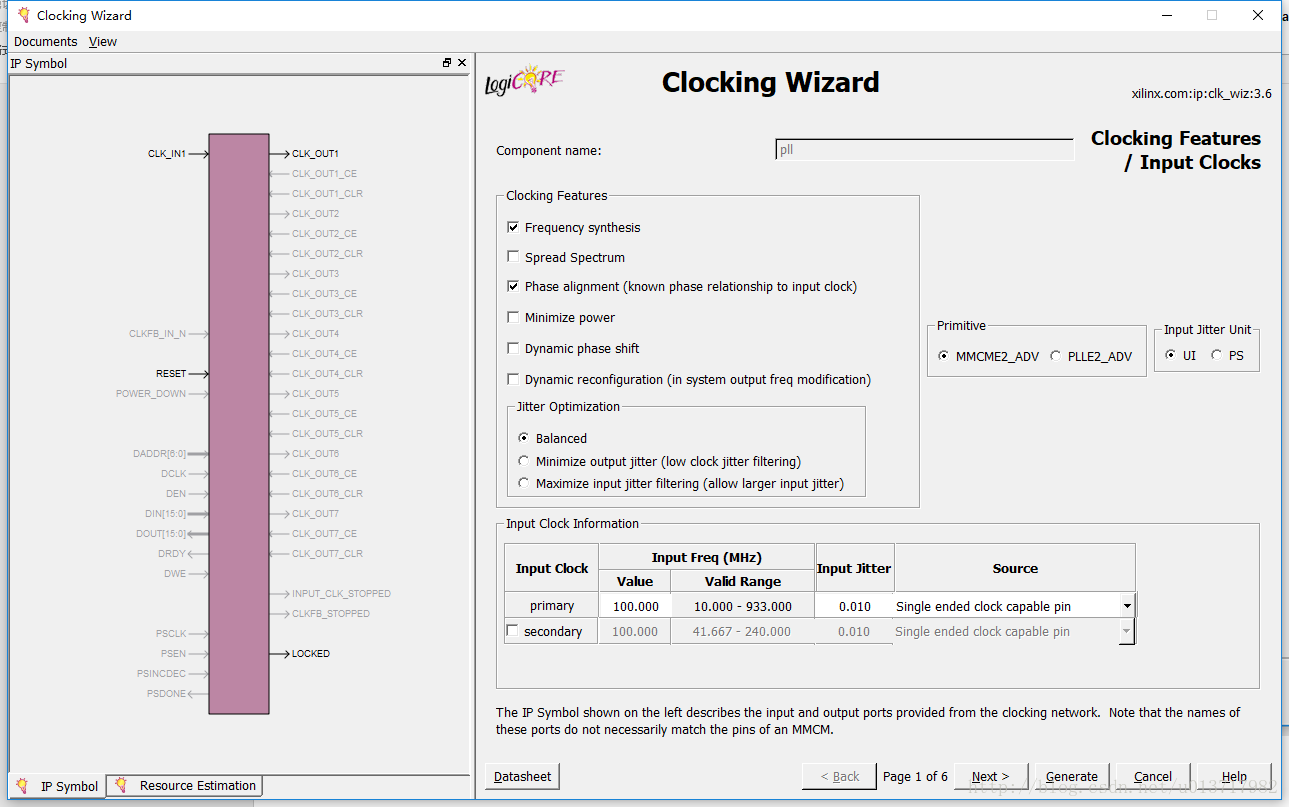

然后,进行参数选择
这里写图片描述
选择完毕后,生成.xco文件,用于图形化显示
