最近做人脸项目，打算用Batch Normalization 优化网络模型，看到大神博客写的特别好，先转载一下。

本文转载于：http://blog.csdn.net/shuzfan/article/details/50723877

首先，图像数据是高度相关的，假设其分布如下图a所示(简化为2维)。由于初始化的时候，我们的参数一般都是0均值的，因此开始的拟合y=Wx+b，基本过原点附近，如图b红色虚线。因此，网络需要经过多次学习才能逐步达到如紫色实线的拟合，即收敛的比较慢。如果我们对输入数据先作减均值操作，如图c，显然可以加快学习。更进一步的，我们对数据再进行去相关操作，使得数据更加容易区分，这样又会加快训练，如图d。
这里写图片描述

白化的方式有好几种，常用的有PCA白化：即对数据进行PCA操作之后，在进行方差归一化。这样数据基本满足0均值、单位方差、弱相关性。作者首先考虑，对每一层数据都使用白化操作，但分析认为这是不可取的。因为白化需要计算协方差矩阵、求逆等操作，计算量很大，此外，反向传播时，白化操作不一定可导。于是，作者采用下面的Normalization方法。

2-Normalization via Mini-Batch Statistics

数据归一化方法很简单，就是要让数据具有0均值和单位方差，如下式：
这里写图片描述
但是作者又说如果简单的这么干，会降低层的表达能力。比如下图，在使用sigmoid激活函数的时候，如果把数据限制到0均值单位方差，那么相当于只使用了激活函数中近似线性的部分，这显然会降低模型表达能力。
这里写图片描述

为此，作者又为BN增加了2个参数，用来保持模型的表达能力。
于是最后的输出为：
这里写图片描述
上述公式中用到了均值E和方差Var，需要注意的是理想情况下E和Var应该是针对整个数据集的，但显然这是不现实的。因此，作者做了简化，用一个Batch的均值和方差作为对整个数据集均值和方差的估计。
整个BN的算法如下：
这里写图片描述
求导的过程也非常简单，有兴趣地可以自己再推导一遍或者直接参见原文。

测试

实际测试网络的时候，我们依然会应用下面的式子：
这里写图片描述
特别注意：这里的均值和方差已经不是针对某一个Batch了，而是针对整个数据集而言。因此，在训练过程中除了正常的前向传播和反向求导之外，我们还要记录每一个Batch的均值和方差，以便训练完成之后按照下式计算整体的均值和方差：
这里写图片描述

BN before or after Activation

作者在文章中说应该把BN放在激活函数之前，这是因为Wx+b具有更加一致和非稀疏的分布。但是也有人做实验表明放在激活函数后面效果更好。这是实验链接，里面有很多有意思的对比实验：https://github.com/ducha-aiki/caffenet-benchmark

3-Experiments

作者在文章中也做了很多实验对比，我这里就简单说明2个。
下图a说明，BN可以加速训练。图b和c则分别展示了训练过程中输入数据分布的变化情况。
这里写图片描述

下表是一个实验结果的对比，需要注意的是在使用BN的过程中，作者发现Sigmoid激活函数比Relu效果要好。
这里写图片描述

顶

踩

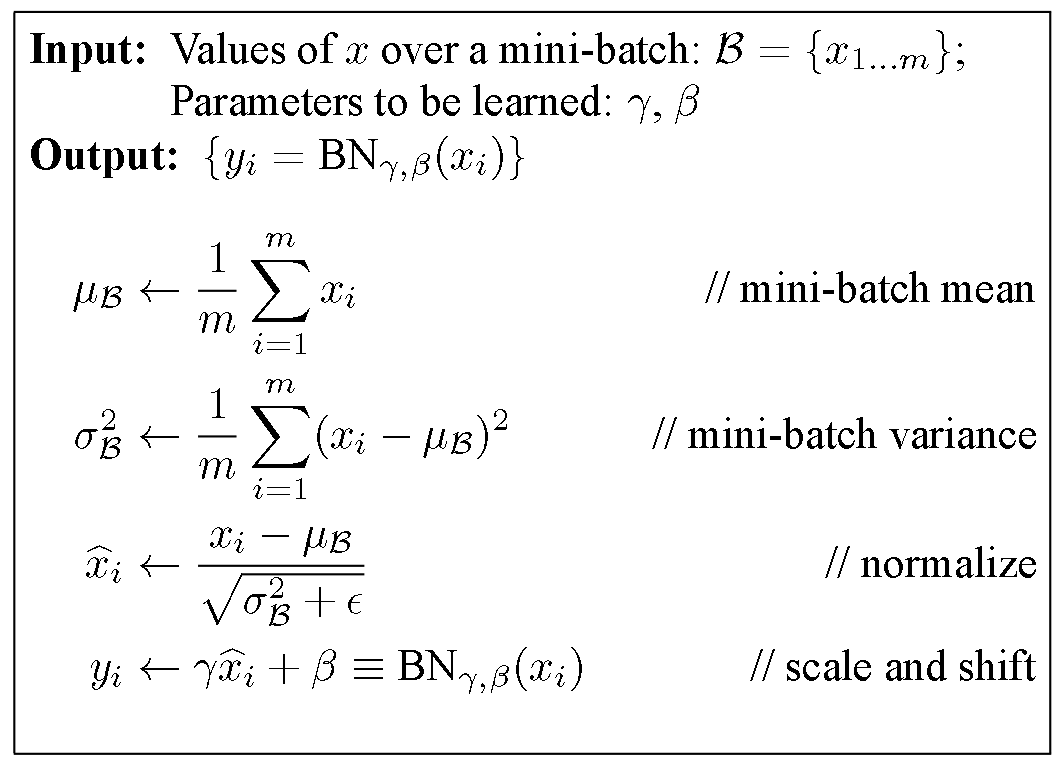

BatchNormalization是神经网络中常用的参数初始化的方法。其算法流程图如下：
这里写图片描述

我们可以把这个流程图以门电路的形式展开，方便进行前向传播和后向传播：
这里写图片描述

那么前向传播非常简单，直接给出代码：

<code class="language-python hljs  has-numbering" style="display: block; padding: 0px; color: inherit; box-sizing: border-box; font-family: "Source Code Pro", monospace;font-size:undefined; white-space: pre; border-radius: 0px; word-wrap: normal; background: transparent;"><span class="hljs-function" style="box-sizing: border-box;"><span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">def</span> <span class="hljs-title" style="box-sizing: border-box;">batchnorm_forward</span><span class="hljs-params" style="color: rgb(102, 0, 102); box-sizing: border-box;">(x, gamma, beta, eps)</span>:</span>

  N, D = x.shape
  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#为了后向传播求导方便，这里都是分步进行的</span>
  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step1: 计算均值</span>
  mu = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span>/N * np.sum(x, axis = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step2: 减均值</span>
  xmu = x - mu

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step3: 计算方差</span>
  sq = xmu ** <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>
  var = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span>/N * np.sum(sq, axis = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step4: 计算x^的分母项</span>
  sqrtvar = np.sqrt(var + eps)
  ivar = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span>/sqrtvar

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step5: normalization->x^</span>
  xhat = xmu * ivar

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step6: scale and shift</span>
  gammax = gamma * xhat
  out = gammax + beta

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#存储中间变量</span>
  cache =  (xhat,gamma,xmu,ivar,sqrtvar,var,eps)

  <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">return</span> out, cache</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right; background-color: rgb(238, 238, 238);"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li></ul>

反向传播则是求导的过程，这里特别要小心，由于门电路中有多个支路，求导时要进行加和。

<code class="language-python hljs  has-numbering" style="display: block; padding: 0px; color: inherit; box-sizing: border-box; font-family: "Source Code Pro", monospace;font-size:undefined; white-space: pre; border-radius: 0px; word-wrap: normal; background: transparent;"><span class="hljs-function" style="box-sizing: border-box;"><span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">def</span> <span class="hljs-title" style="box-sizing: border-box;">batchnorm_backward</span><span class="hljs-params" style="color: rgb(102, 0, 102); box-sizing: border-box;">(dout, cache)</span>:</span>

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#解压中间变量</span>
  xhat,gamma,xmu,ivar,sqrtvar,var,eps = cache

  N,D = dout.shape

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step6</span>
  dbeta = np.sum(dout, axis=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)
  dgammax = dout
  dgamma = np.sum(dgammax*xhat, axis=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)
  dxhat = dgammax * gamma

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step5</span>
  divar = np.sum(dxhat*xmu, axis=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)
  dxmu1 = dxhat * ivar <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#注意这是xmu的一个支路</span>

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step4</span>
  dsqrtvar = -<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span> /(sqrtvar**<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span>) * divar
  dvar = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0.5</span> * <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span> /np.sqrt(var+eps) * dsqrtvar

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step3</span>
  dsq = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span> /N * np.ones((N,D)) * dvar
  dxmu2 = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">2</span> * xmu * dsq <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#注意这是xmu的第二个支路</span>

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step2</span>
  dx1 = (dxmu1 + dxmu2) 注意这是x的一个支路


  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step1</span>
  dmu = -<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1</span> * np.sum(dxmu1+dxmu2, axis=<span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">0</span>)
  dx2 = <span class="hljs-number" style="color: rgb(0, 102, 102); box-sizing: border-box;">1.</span> /N * np.ones((N,D)) * dmu 注意这是x的第二个支路

  <span class="hljs-comment" style="color: rgb(136, 0, 0); box-sizing: border-box;">#step0 done!</span>
  dx = dx1 + dx2

  <span class="hljs-keyword" style="color: rgb(0, 0, 136); box-sizing: border-box;">return</span> dx, dgamma, dbeta</code><ul class="pre-numbering" style="box-sizing: border-box; position: absolute; width: 50px; top: 0px; left: 0px; margin: 0px; padding: 6px 0px 40px; border-right-width: 1px; border-right-style: solid; border-right-color: rgb(221, 221, 221); list-style: none; text-align: right; background-color: rgb(238, 238, 238);"><li style="box-sizing: border-box; padding: 0px 5px;">1</li><li style="box-sizing: border-box; padding: 0px 5px;">2</li><li style="box-sizing: border-box; padding: 0px 5px;">3</li><li style="box-sizing: border-box; padding: 0px 5px;">4</li><li style="box-sizing: border-box; padding: 0px 5px;">5</li><li style="box-sizing: border-box; padding: 0px 5px;">6</li><li style="box-sizing: border-box; padding: 0px 5px;">7</li><li style="box-sizing: border-box; padding: 0px 5px;">8</li><li style="box-sizing: border-box; padding: 0px 5px;">9</li><li style="box-sizing: border-box; padding: 0px 5px;">10</li><li style="box-sizing: border-box; padding: 0px 5px;">11</li><li style="box-sizing: border-box; padding: 0px 5px;">12</li><li style="box-sizing: border-box; padding: 0px 5px;">13</li><li style="box-sizing: border-box; padding: 0px 5px;">14</li><li style="box-sizing: border-box; padding: 0px 5px;">15</li><li style="box-sizing: border-box; padding: 0px 5px;">16</li><li style="box-sizing: border-box; padding: 0px 5px;">17</li><li style="box-sizing: border-box; padding: 0px 5px;">18</li><li style="box-sizing: border-box; padding: 0px 5px;">19</li><li style="box-sizing: border-box; padding: 0px 5px;">20</li><li style="box-sizing: border-box; padding: 0px 5px;">21</li><li style="box-sizing: border-box; padding: 0px 5px;">22</li><li style="box-sizing: border-box; padding: 0px 5px;">23</li><li style="box-sizing: border-box; padding: 0px 5px;">24</li><li style="box-sizing: border-box; padding: 0px 5px;">25</li><li style="box-sizing: border-box; padding: 0px 5px;">26</li><li style="box-sizing: border-box; padding: 0px 5px;">27</li><li style="box-sizing: border-box; padding: 0px 5px;">28</li><li style="box-sizing: border-box; padding: 0px 5px;">29</li><li style="box-sizing: border-box; padding: 0px 5px;">30</li><li style="box-sizing: border-box; padding: 0px 5px;">31</li><li style="box-sizing: border-box; padding: 0px 5px;">32</li><li style="box-sizing: border-box; padding: 0px 5px;">33</li><li style="box-sizing: border-box; padding: 0px 5px;">34</li><li style="box-sizing: border-box; padding: 0px 5px;">35</li><li style="box-sizing: border-box; padding: 0px 5px;">36</li><li style="box-sizing: border-box; padding: 0px 5px;">37</li></ul>

要注意的就是求导时遇到多个支路的情况要进行累加。表达式复杂的话还是分步进行比较不容易出错。
