地震数据处理基础（八）之偏移处理

地震勘探重要但是与实际情况有差异的假设条件：

（1）水平层状介质（地表、反射界面水平，介质均匀）；

事实：地表起伏，地下构造复杂

（2）噪音足够小，可以忽略不计；

 事实：地表及地下噪音严重

（3）记录传播过程中波形和能量不变；

事实：存在地层吸收衰减作用，地震波能量及波形变化大

偏移处理的核心任务：解决偏移现象

一、什么是偏移？

1.1 偏移

水平叠加没有考虑界面是否倾斜，而是统一按水平界面处理。

水平叠加的记录信息是以垂直反射时间t0记录在共中心点的正下方。

地层水平时，这种显示方式与地层吻合；

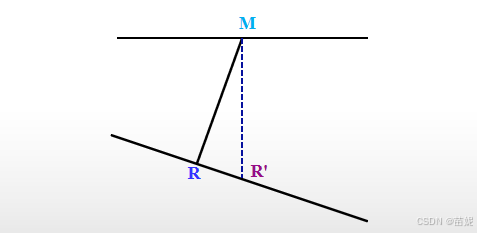

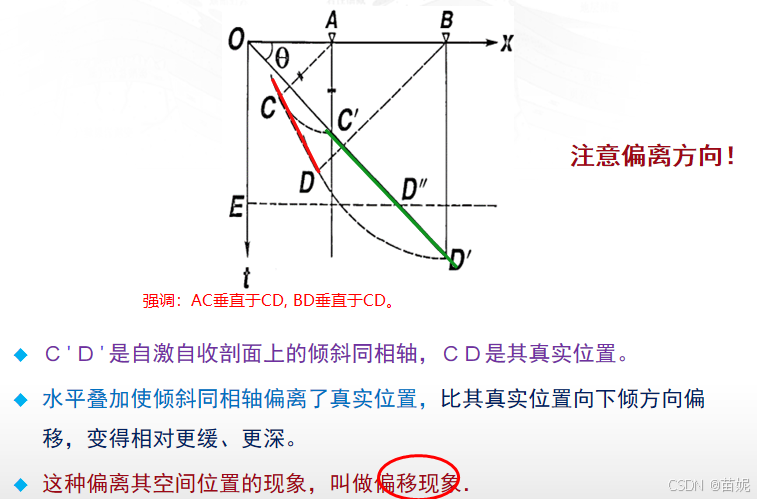

地层倾斜时，剖面上共中心点正下方的垂直反射时间t0对应的位置R'偏离界面反射点的位置R。

注意：MR垂直于反射界面，MR‘垂直于地面，MR等于MR‘。因此R为真实的反射点。R‘ 为假想的自激自收反射点。

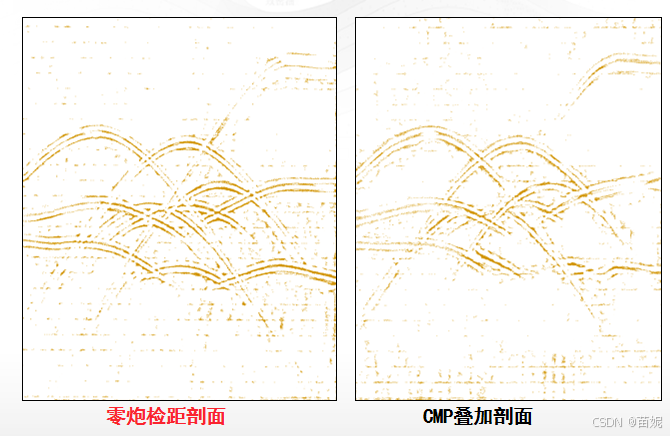

水平叠加记录道是所有炮检距地震道的叠加，虽经动静校正后的叠加记录与零炮检距自激自收地震记录在反射时间上基本一致，但叠加振幅是所有炮检距反射振幅的平均，不再有反射强度的明确含义，与真正的零炮检距地震记录在振幅上存在差异，对利用叠后资料进行波阻抗反演不可避免地产生误差，甚至假象——水平叠加时间剖面并不是真正的零炮检距剖面。

1.2 偏移的副作用

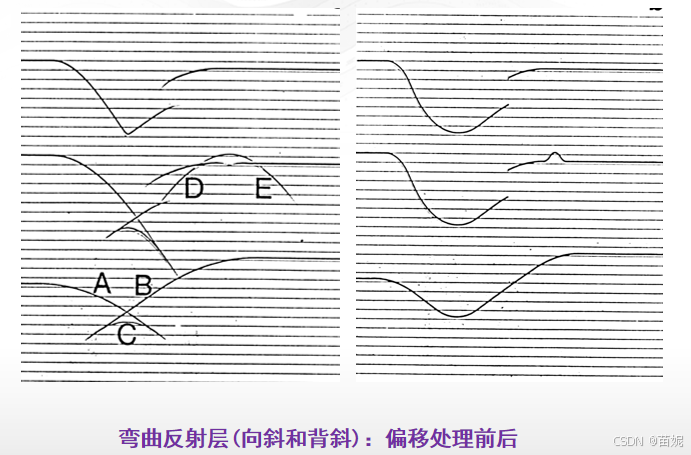

偏移现象使背斜两翼变缓，变宽，顶部出现空白，闭合面积增大。

偏移现象会给地震资料解释造成许多假象：背斜和向斜都产生形变。

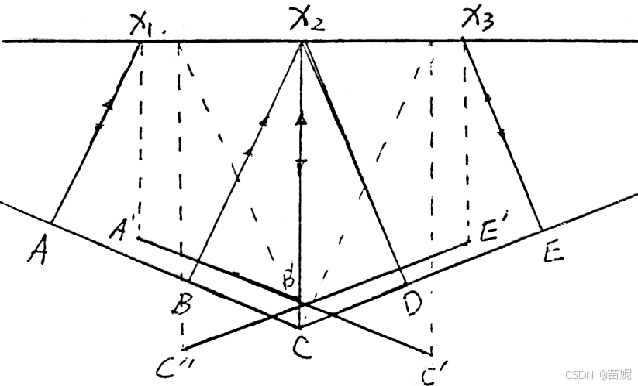

偏移现象使向斜变浅、变窄，出现同相轴交叉干涉现象（蝴蝶结）。

二、偏移处理

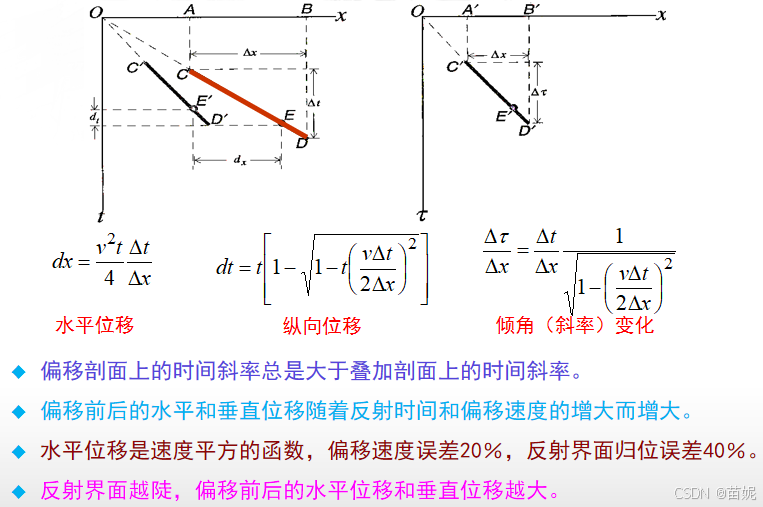

2.1 偏移的几何解释

2.2 波动方程偏移

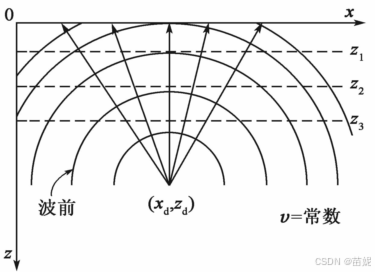

为获得偏移处理是如何将偏离了真实位置的反射界面归位的过程，首先考虑均匀介质中单个绕射点的情况。设均匀介质中有一绕射点向外发出绕射波，二维情况下，其波的传播方程为：

t固定时，方程右边是常数，该方程表示波前面的轨迹为一圆。 当观测面z固定时，上式变成双曲线方程：

在某水平观测面观测时，绕射波的到达时间满足双曲线方程。

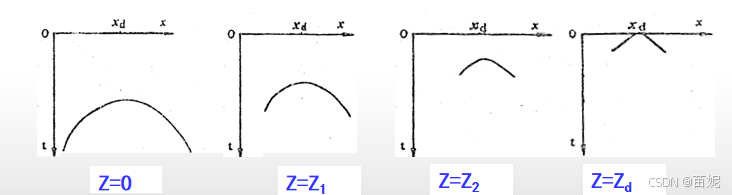

在不同深度的观测面Z=0，Z1，Z2，Zd上观测时，时距曲线变成什么形式？若Z=Zd，又会出现什么情况？

 上述做法和结果的启示：观测面设在Z=Zd处，找到波的传播时间t=0的点，就找到了绕射点Ｄ。
