Ansys Mechanical｜如何将2D模型数据映射到3D模型

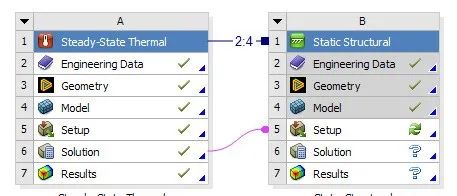

在Ansys Workbench 中，我们可以通过拖拽一个分析的Solution到另一个分析的Setup来实现3D到3D，或是2D到2D的数据映射，来实现多个物理场之间（电磁-结构，电磁-热，流体-热，流体-结构，热-结构，光-结构 等），或者多个分析之间的数据的传输。这种情况下，仿真工程师大多不需要对其数据进行转换或者其他操作，即可实现数据的准确映射。如下图所示，同为3D模型，稳态热计算结果作为静力分析的热边界条件，两者拥有相同的网格模型，直接拖拽即可实现数据映射：

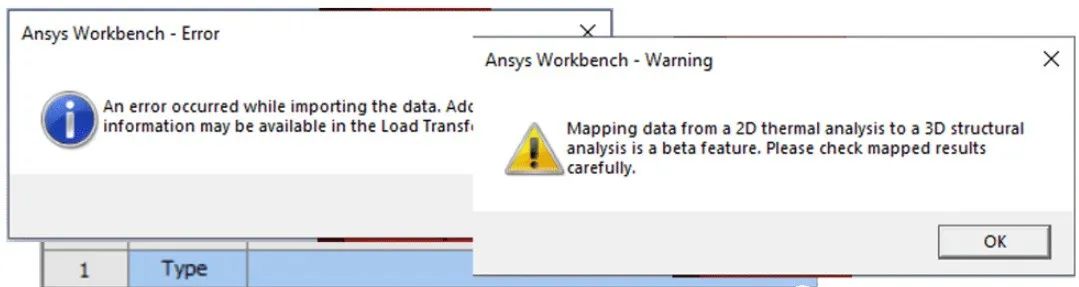

但是，有些情况下，或许是为了提高仿真效率，前序的分析采用的是2D模型，而后序的分析则是3D模型。若直接将2D分析数据链接到3D分析中，则会报错，不同的版本可能错误信息有所差别：
