Unity新导航系统—NavMeshModifier组件&NavMeshModifierVolume组件

---

---

前言

NavMeshModifier组件：用于在场景中标记特定的对象，以便控制该对象在导航网格上的行为，或者改变该区域的导航网格生成规则。
NavMeshModifierVolume组件：用于在场景中定义一个区域，并通过该区域影响导航网格的生成规则。
这是我的学习笔记，记载的是NavMeshModifier组件和NavMeshModifierVolume组件的用法和各个属性的用处(请先去看我的“Unity新导航系统—NavMeshSurface组件 ”的文章，因为这两个组件的介绍要基于它)，不能保证完全准确但是初学者可以参考一下。

---

NavMeshModifier组件

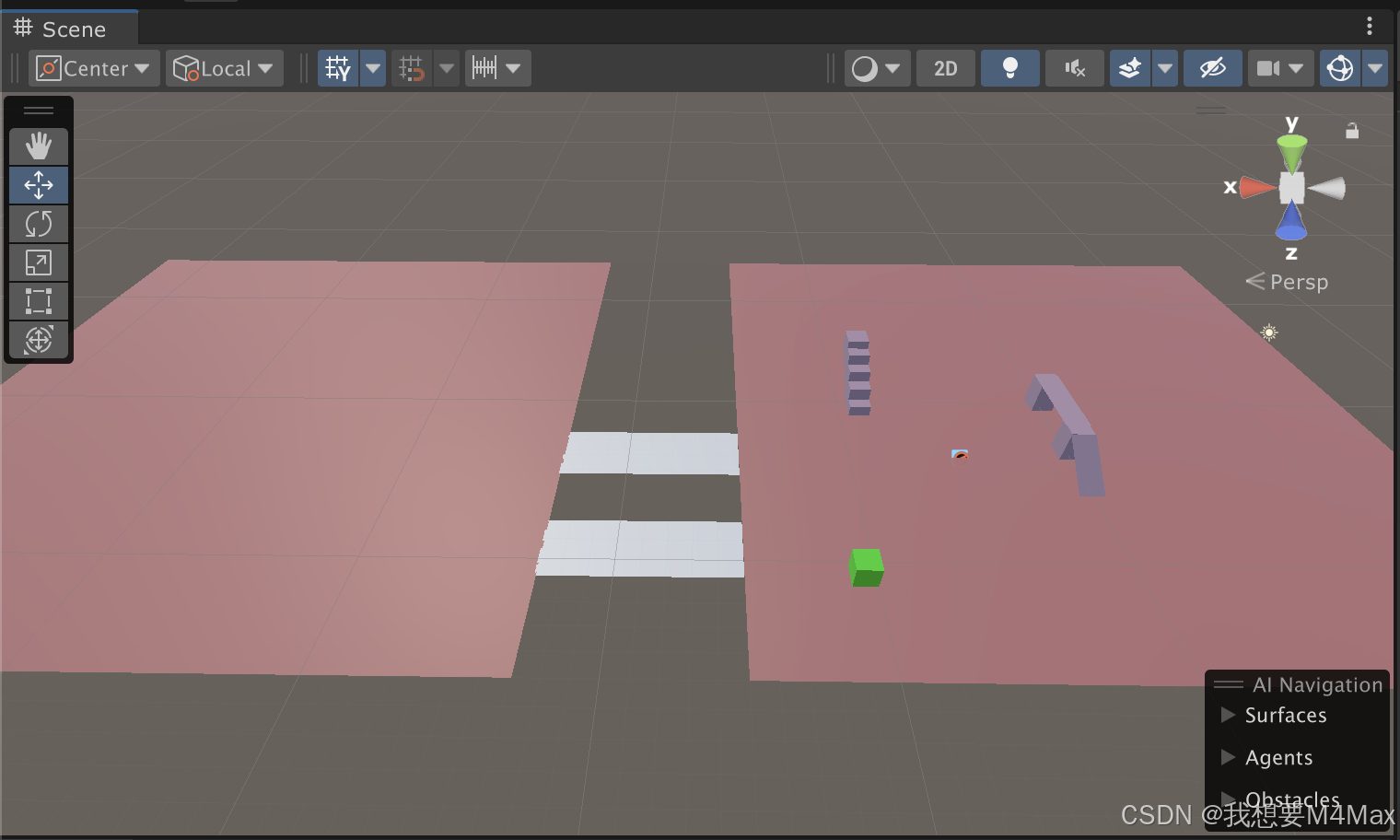

准备这样的一个场景。

---

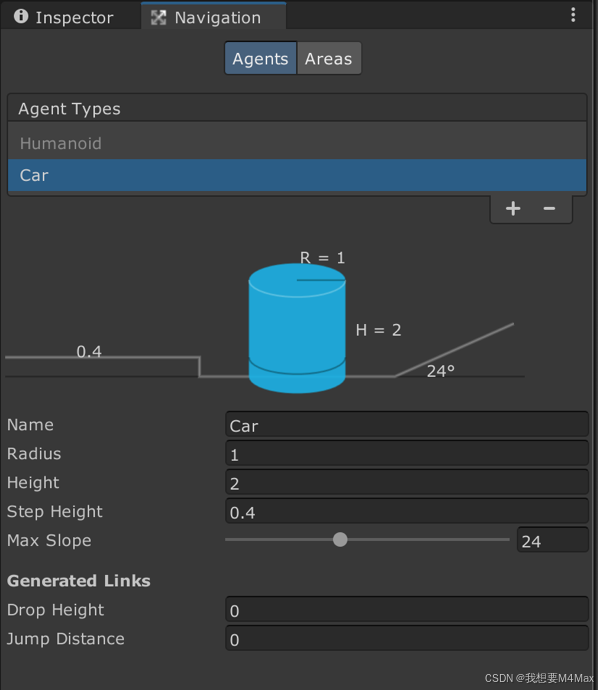

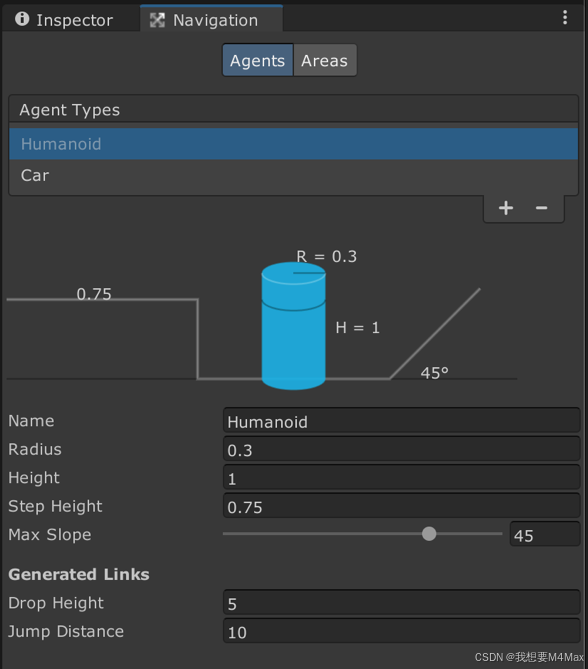

准备两个Agent，其中Humanoid设置一下Jump Distance让它可以跨区域跳跃。

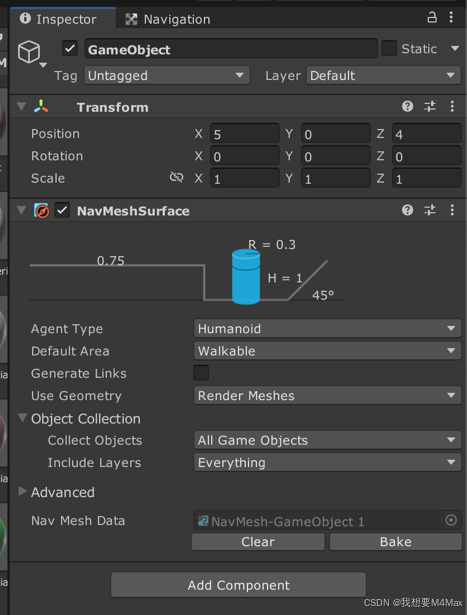

不要勾选它的Generate Links，烘焙Humanoid的NavMesh。


效果如图，它是不可以跳跃和从平面掉下的。

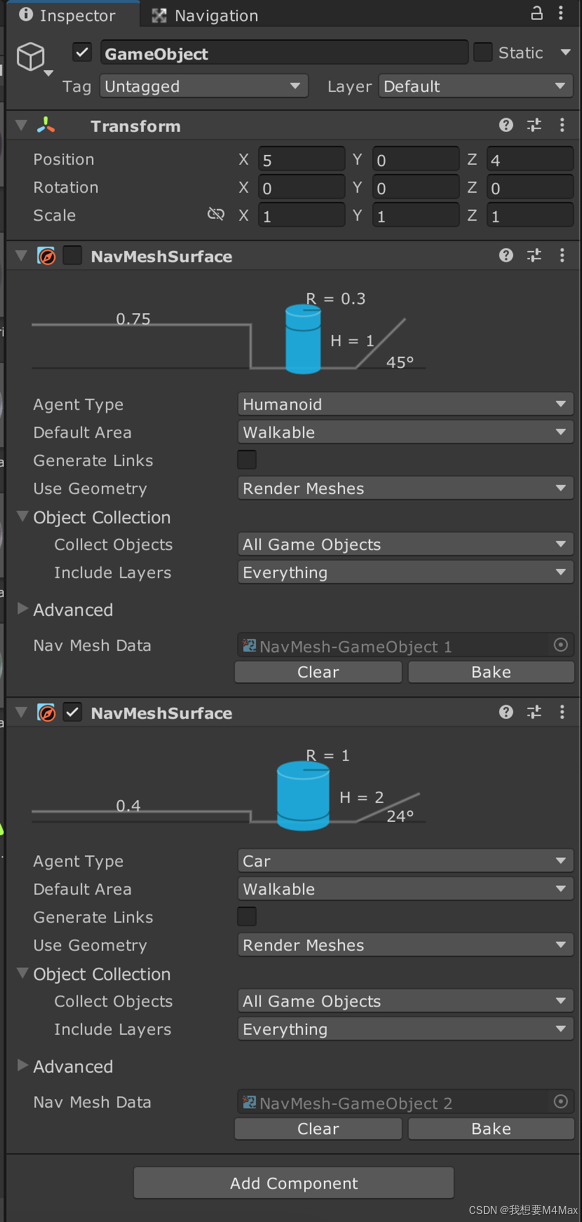

同样不勾选Generate Links来烘焙Car的NavMesh。

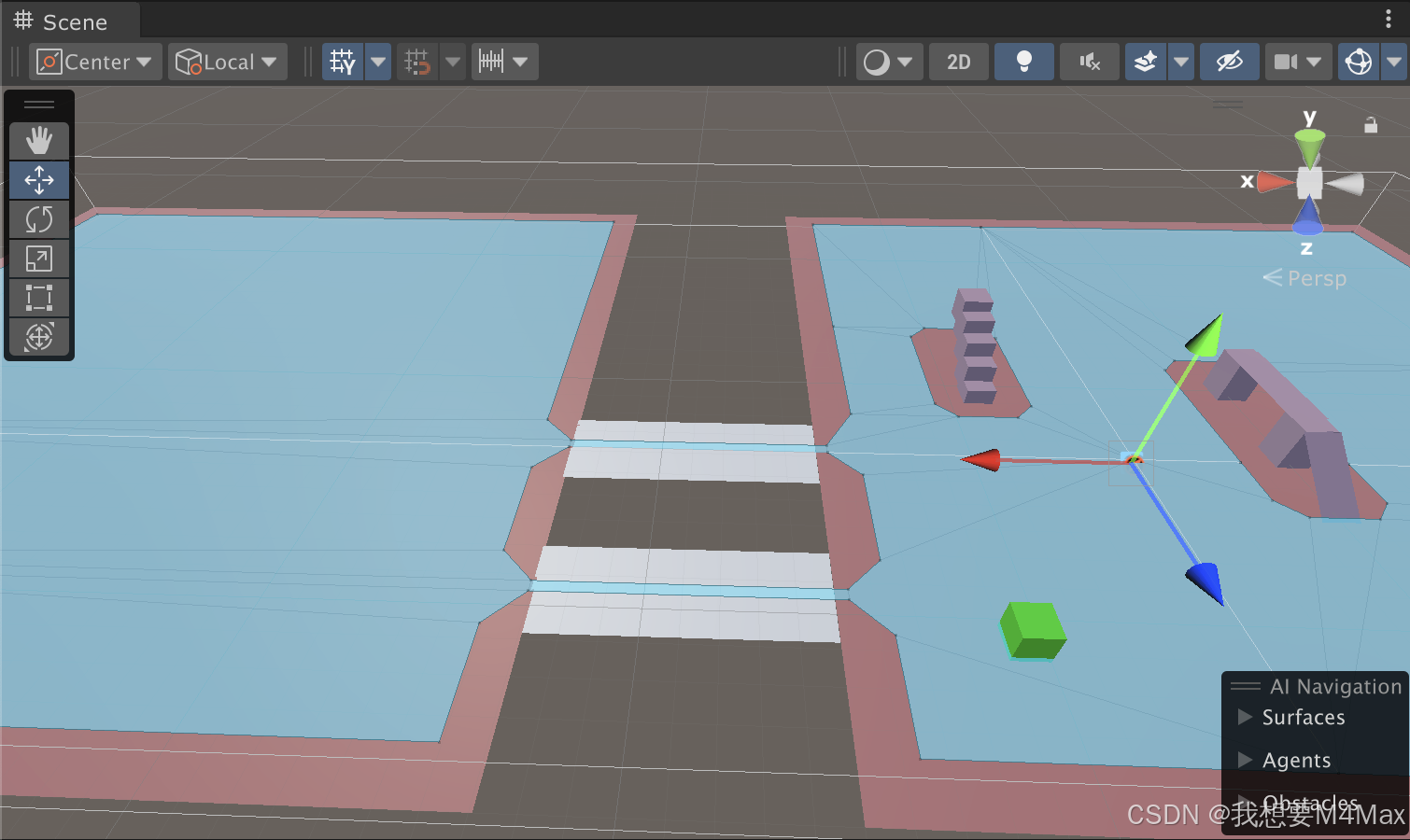

这俩的NavMesh重合了。

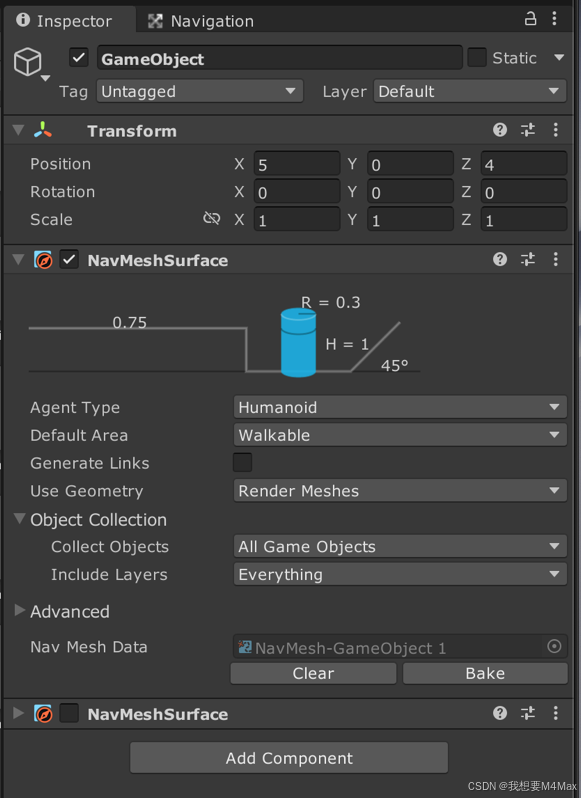

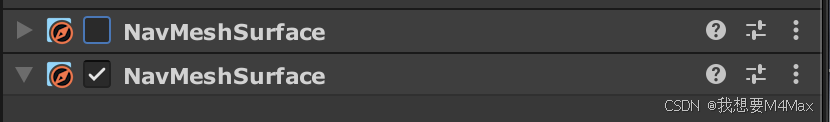

你可以隐藏Humanoid的NavMeshSurface来只显示Car的NavMesh。

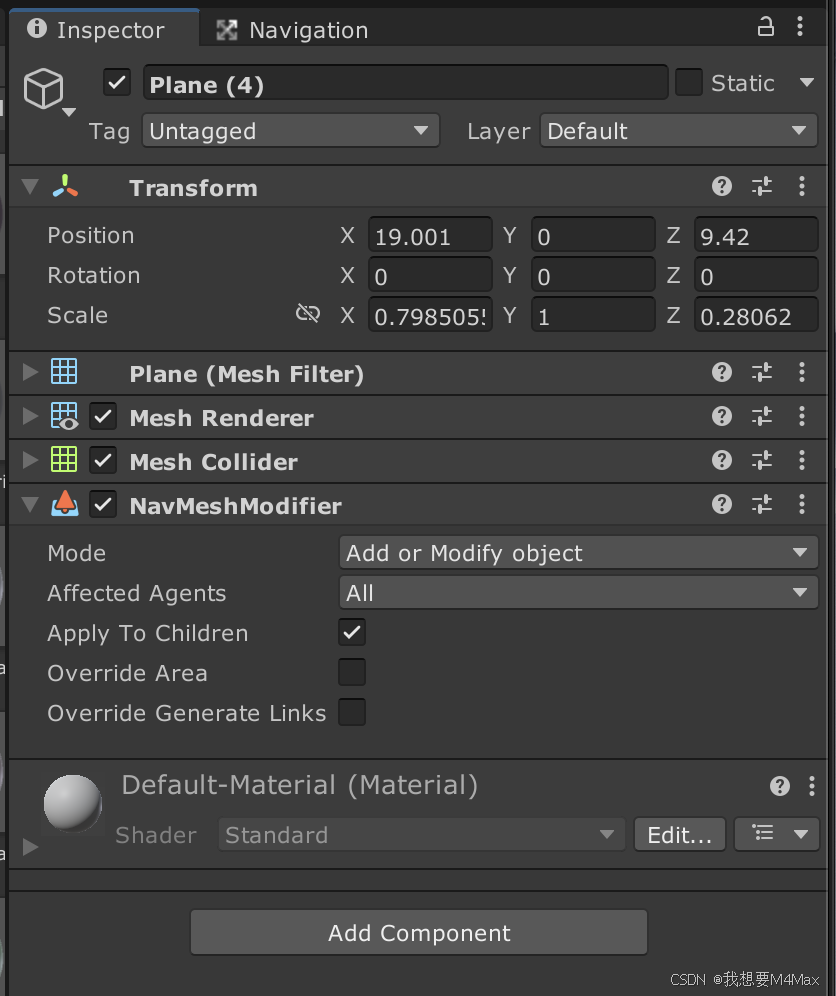

选择下面的桥给它添加一个NavMeshModifier组件。

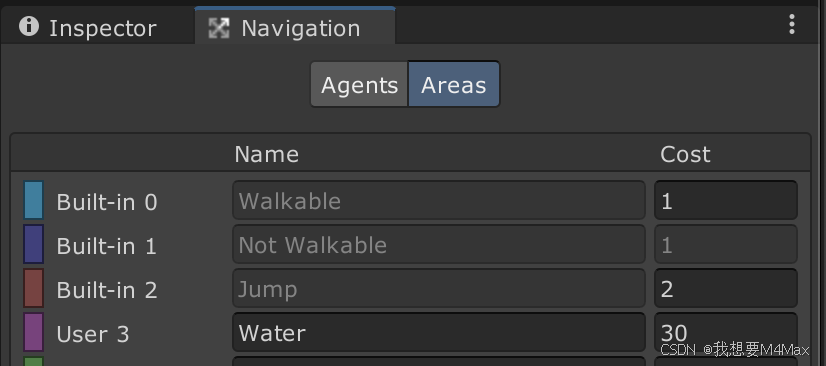

新建一个名为Water的区域。

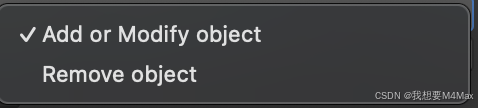

Mode有两个选项，默认值是Add or Modify object用于添加或修改，第二个Remove object用于移除。

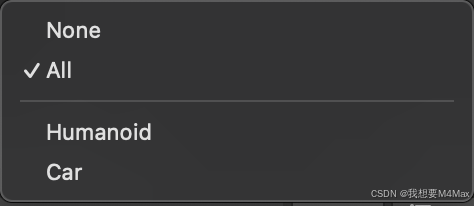

Affected Agents的上面两个分别是无Agent会受影响和全部Agent会受影响，下面是你创建的Agent你只能选择你创建的所有Agent的其中一个无法多选，如果你想多选那么可以多创建几个NavMeshModifier来选择。

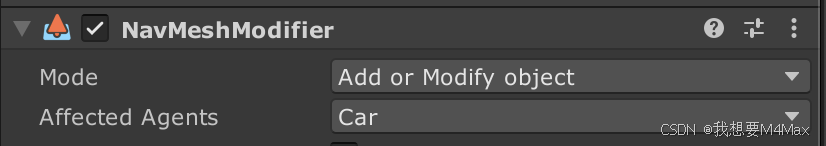

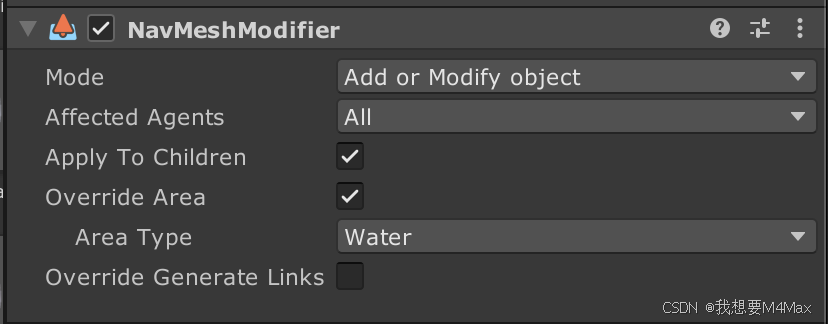

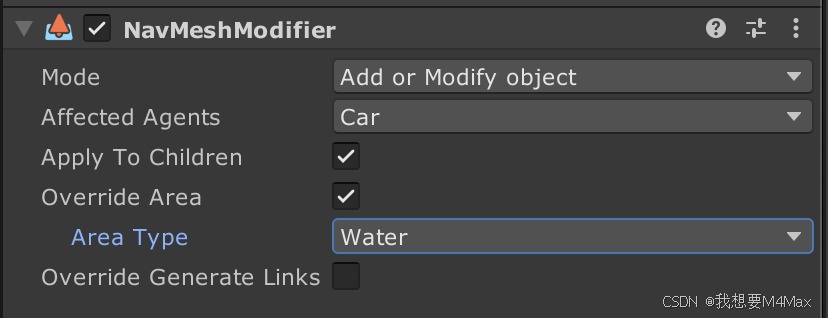

将Affected Agents设置为Car，勾选Override Area后将Area Type设置为Water，表示用Water来覆盖这部分原来的Walkable。

把两个Agent重新烘焙。

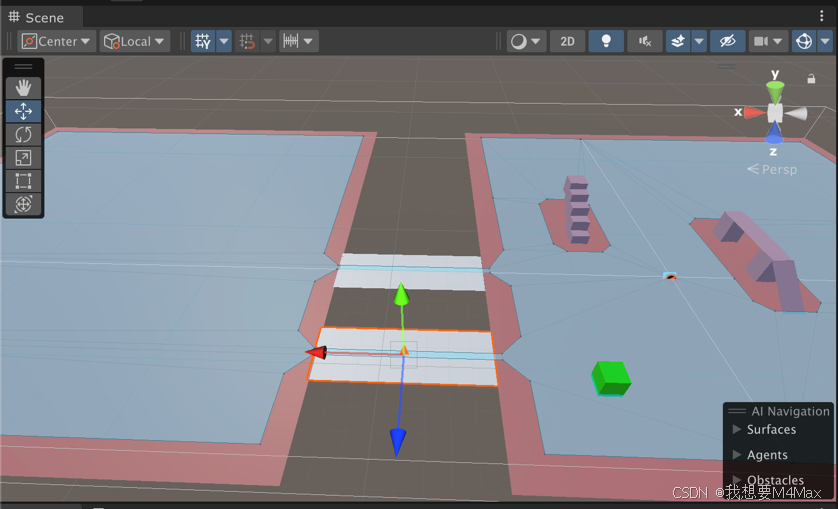

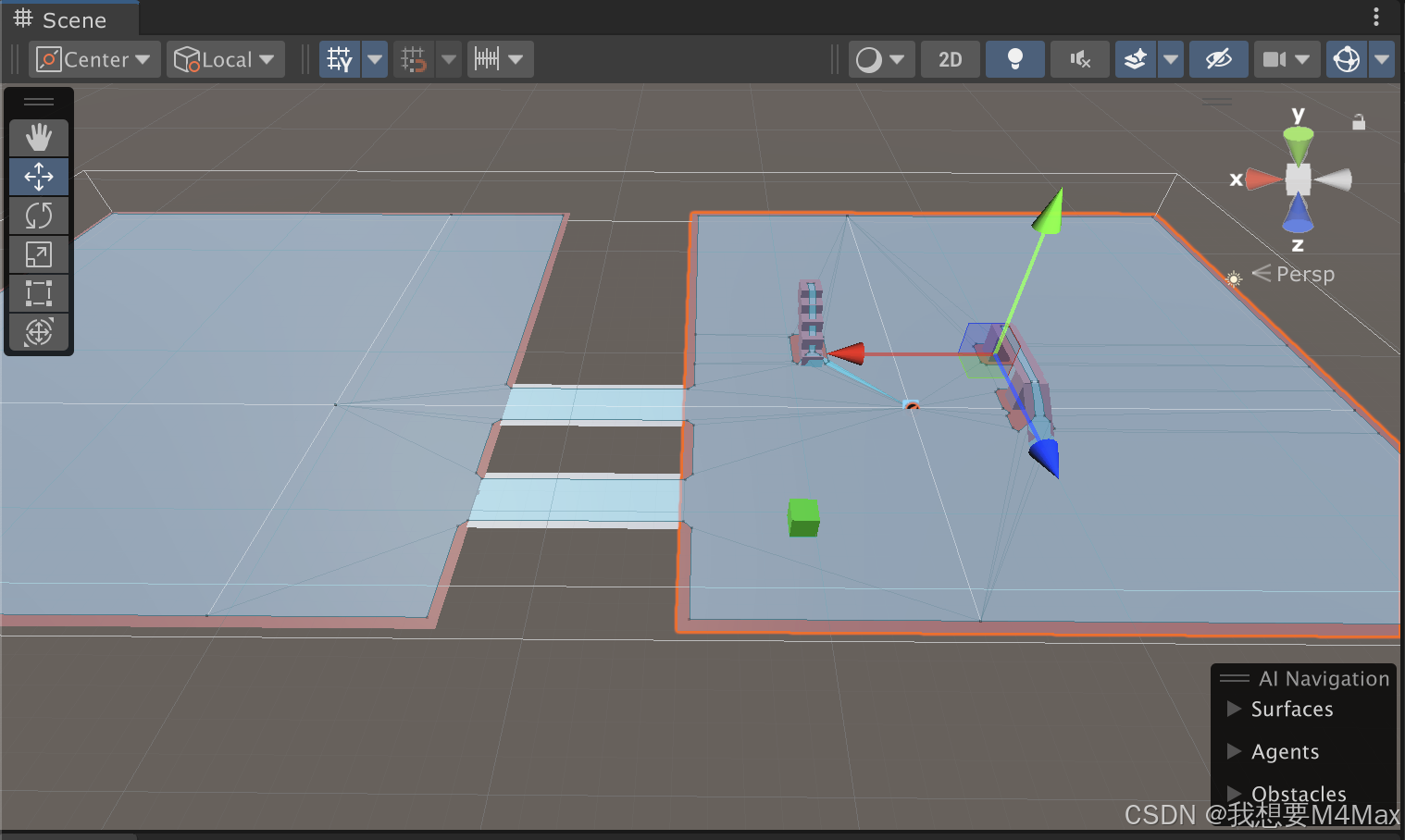

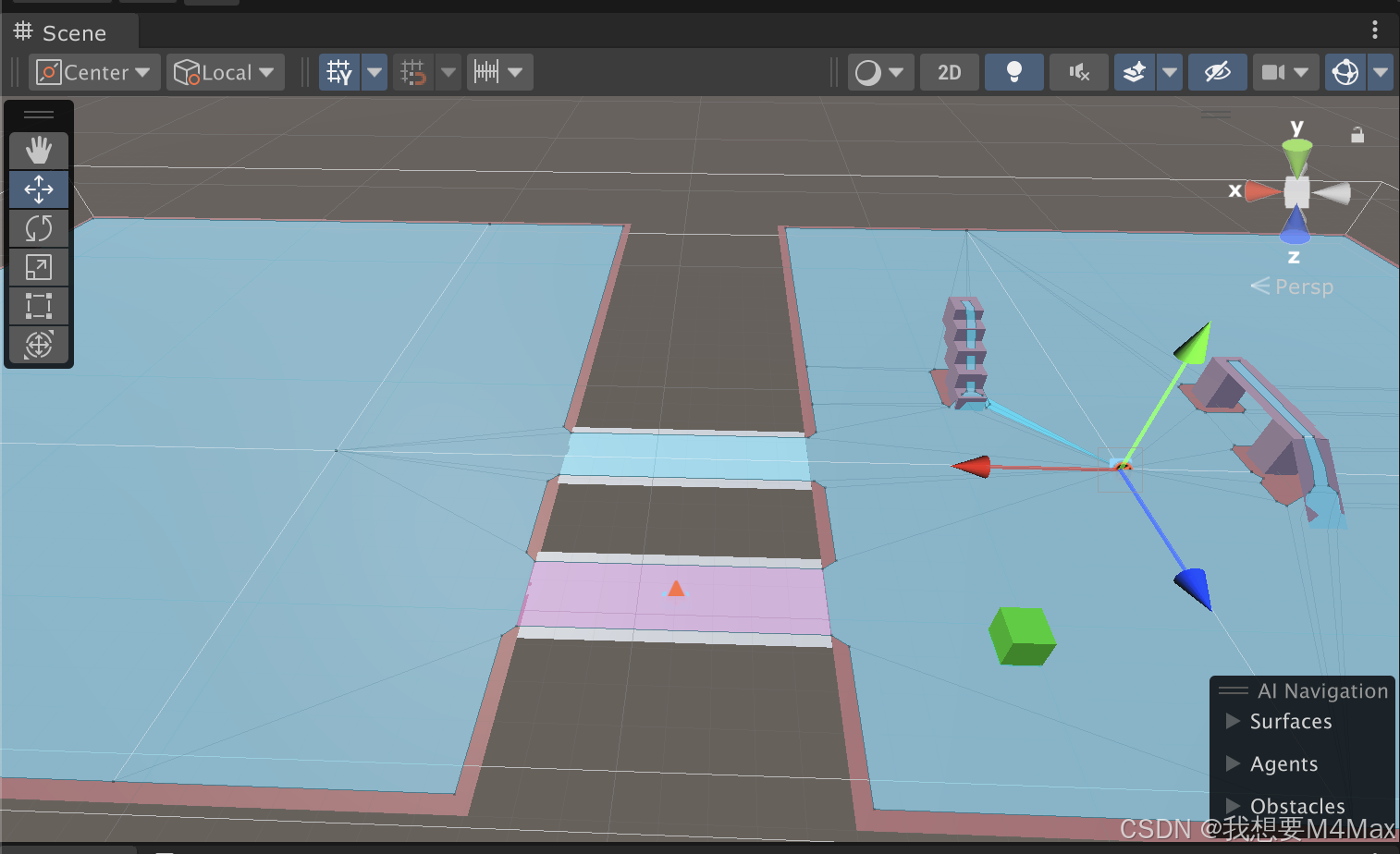

此时Car的桥变为Water的颜色，但是Humanoid的桥还是Walkable的颜色，这是因为你的Affected Agents设置为Car。


这次改为All。

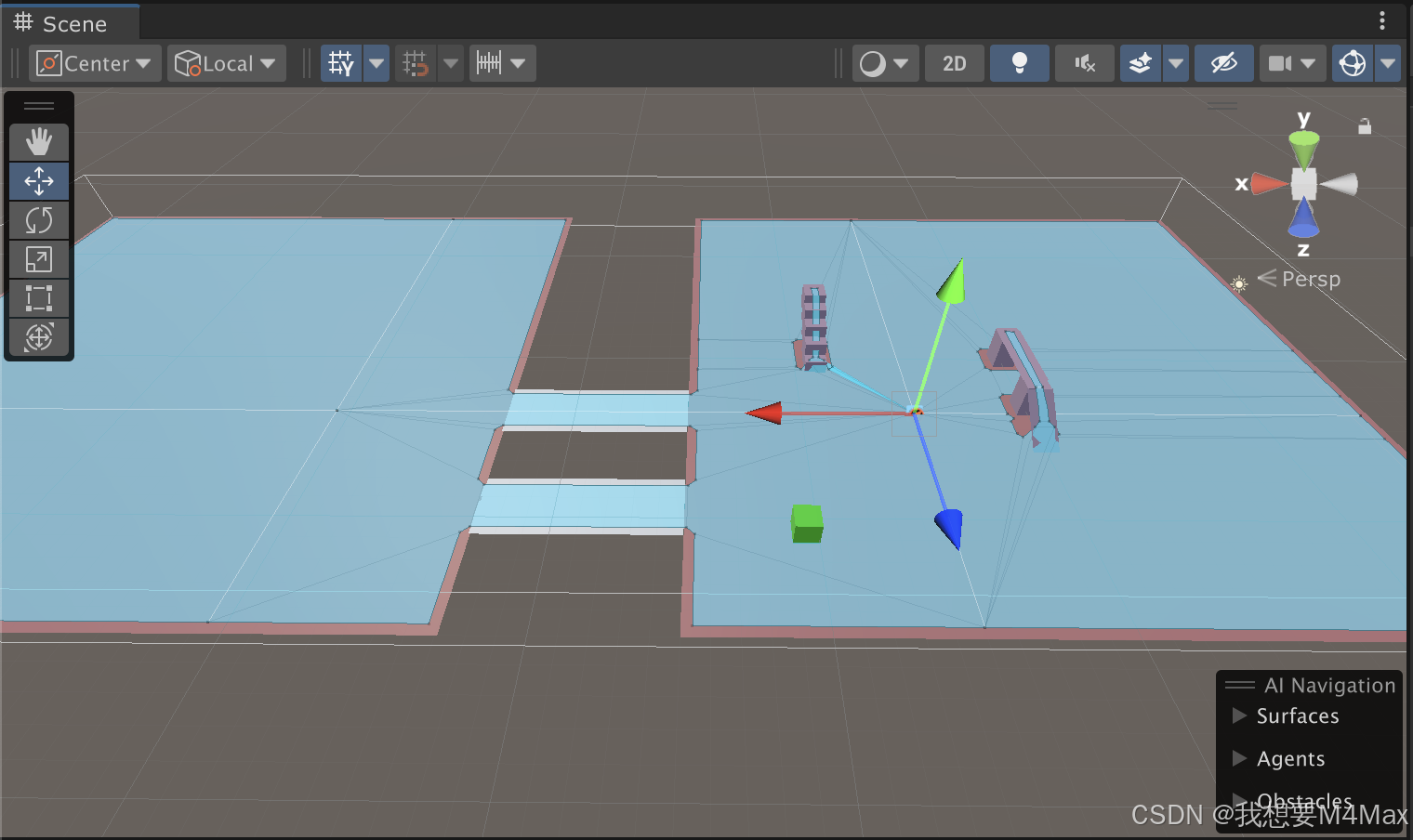

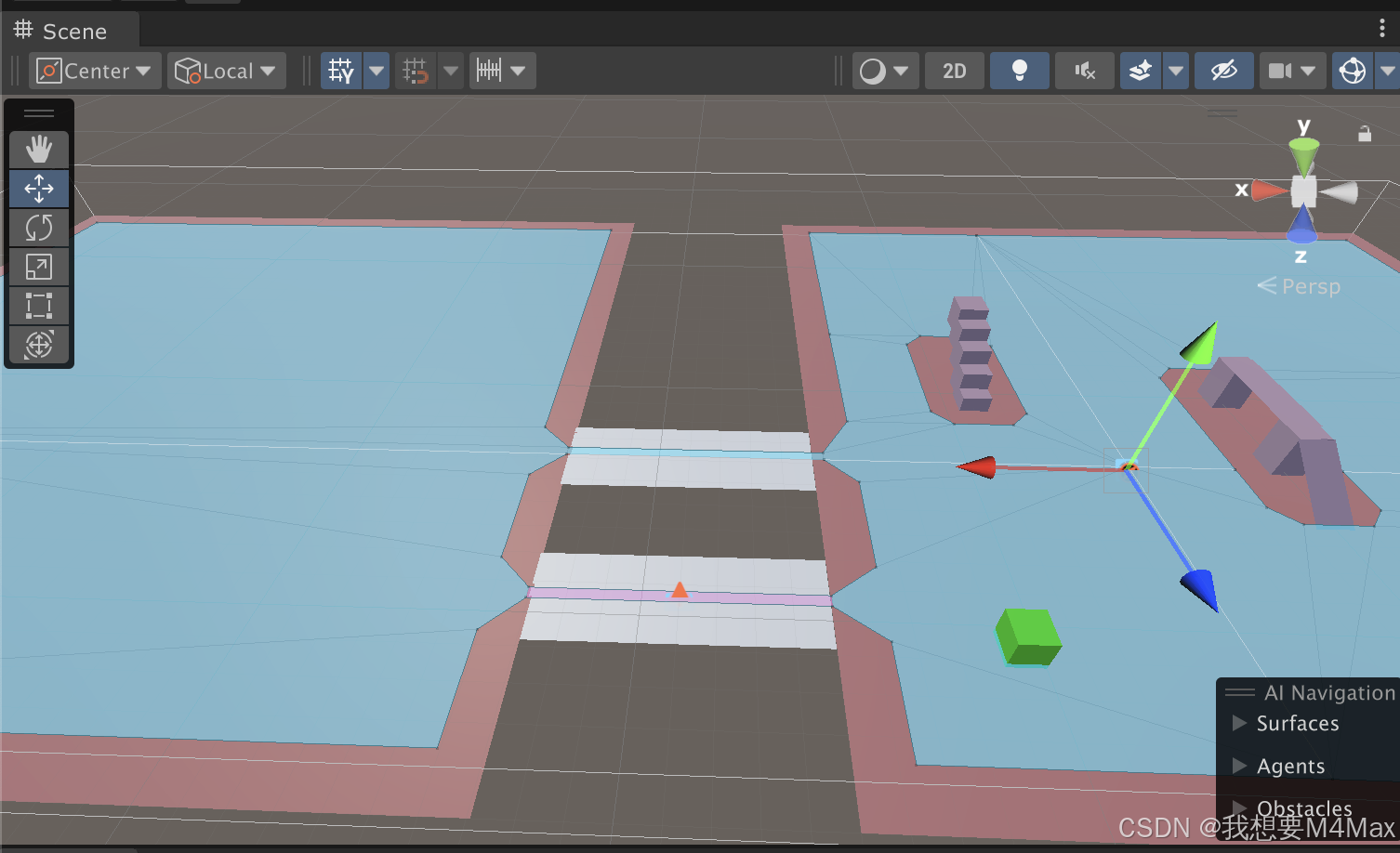

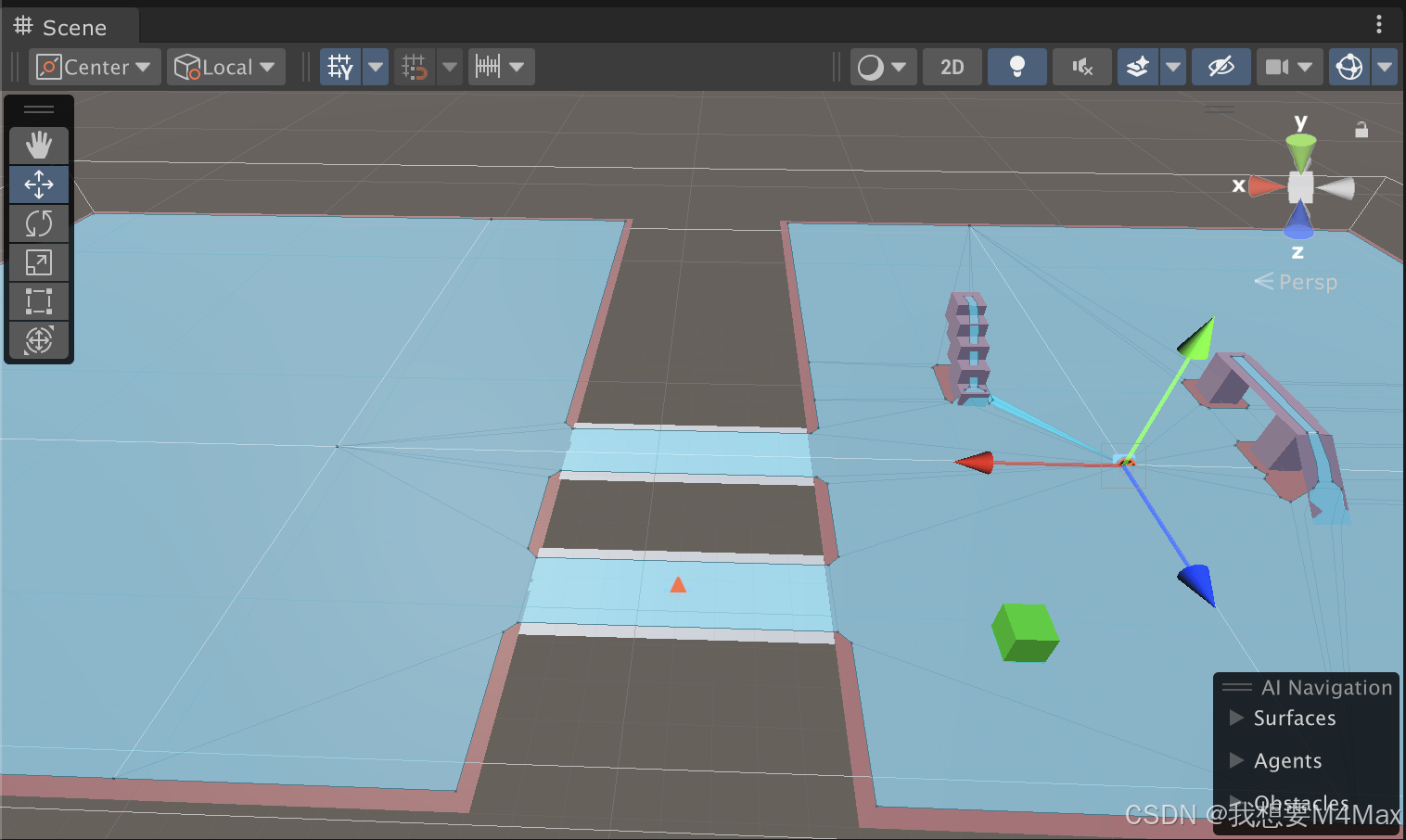

重新烘焙两个区域后，桥都变为Water的颜色了。

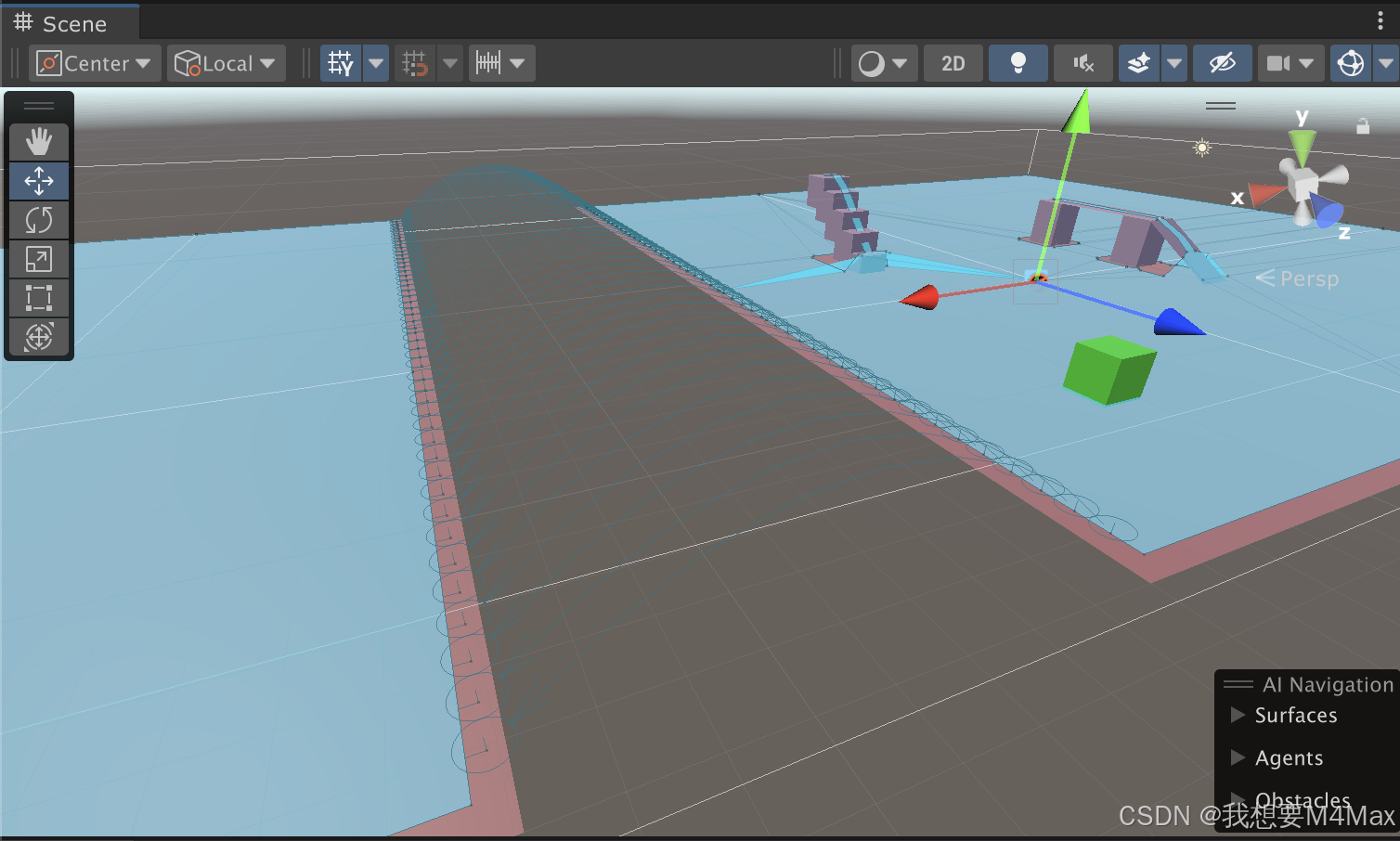

切换到Humanoid的NavMesh。

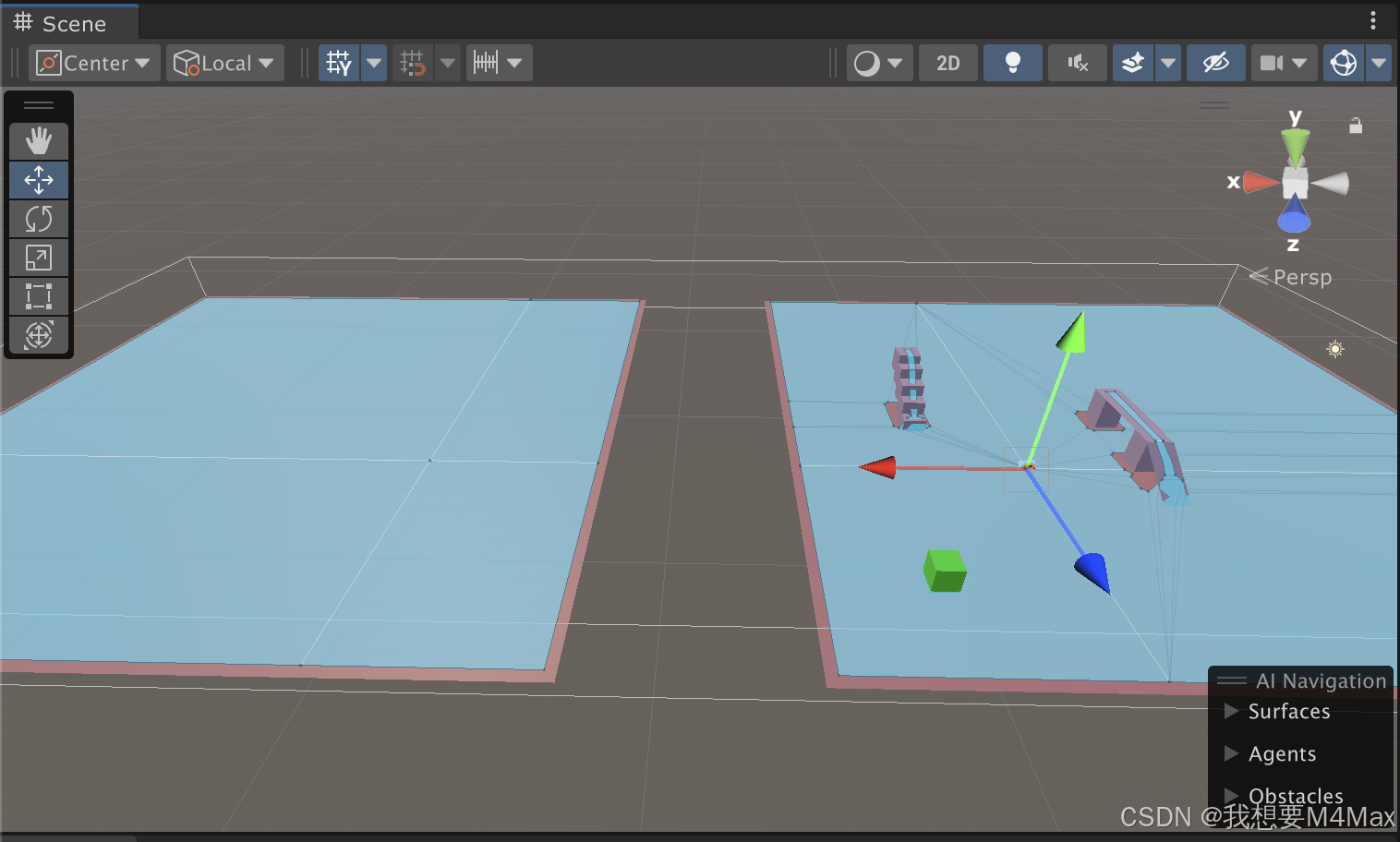

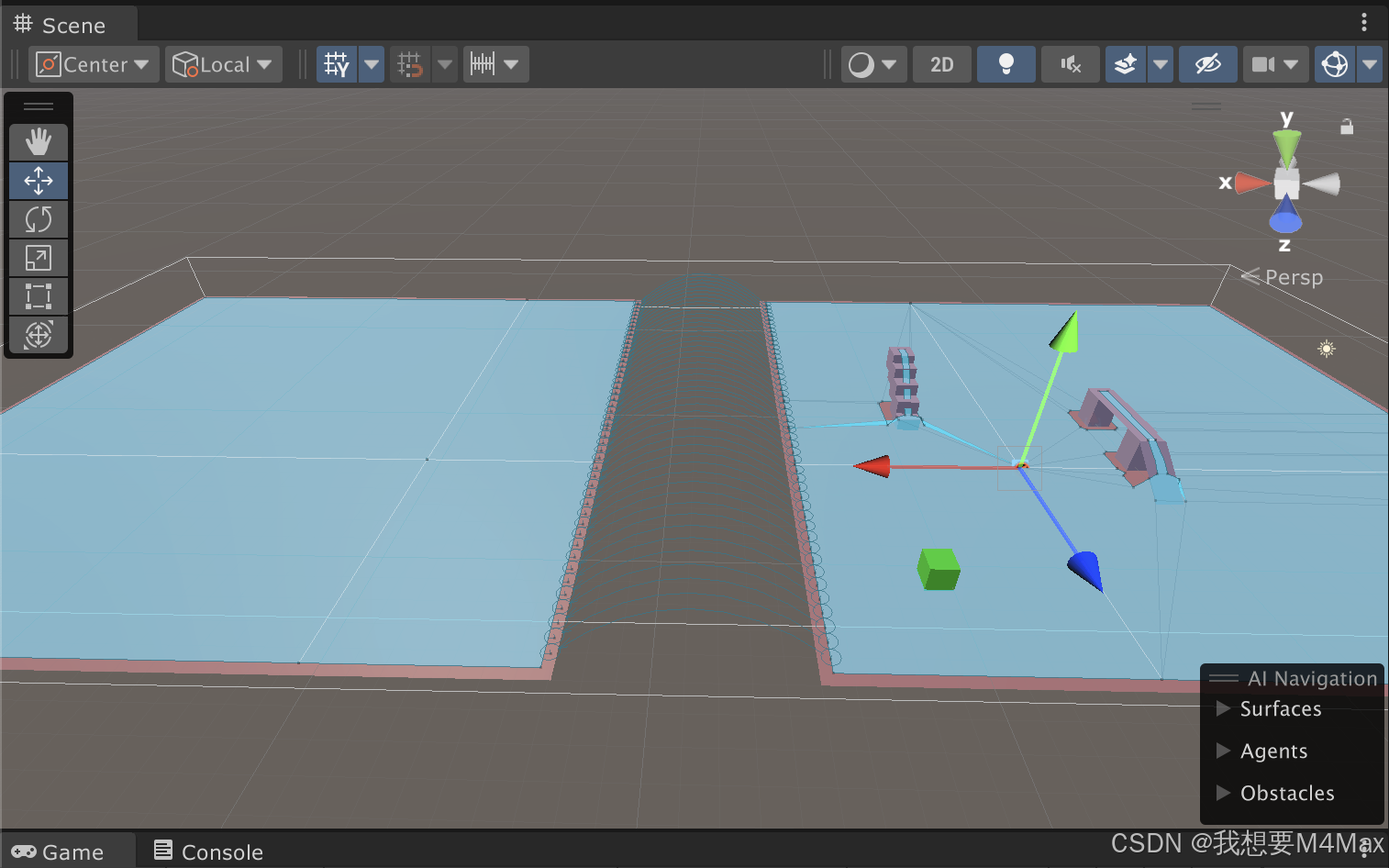

删除中间的桥并再进行烘焙。

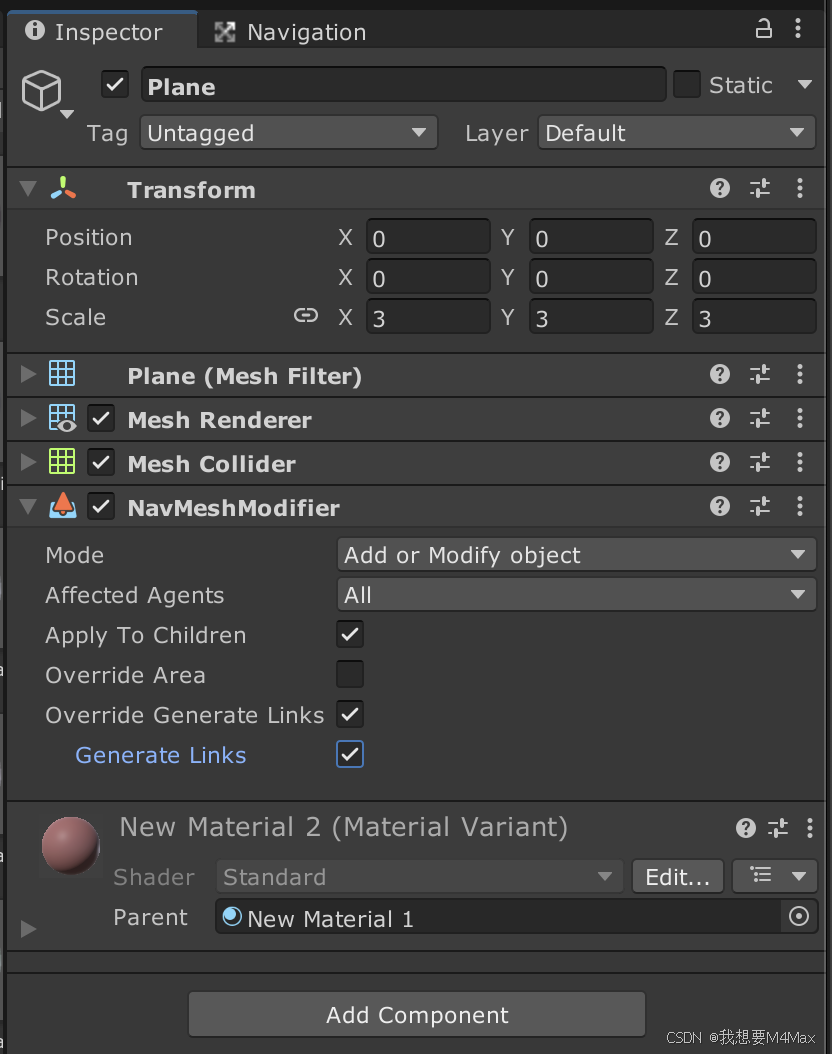

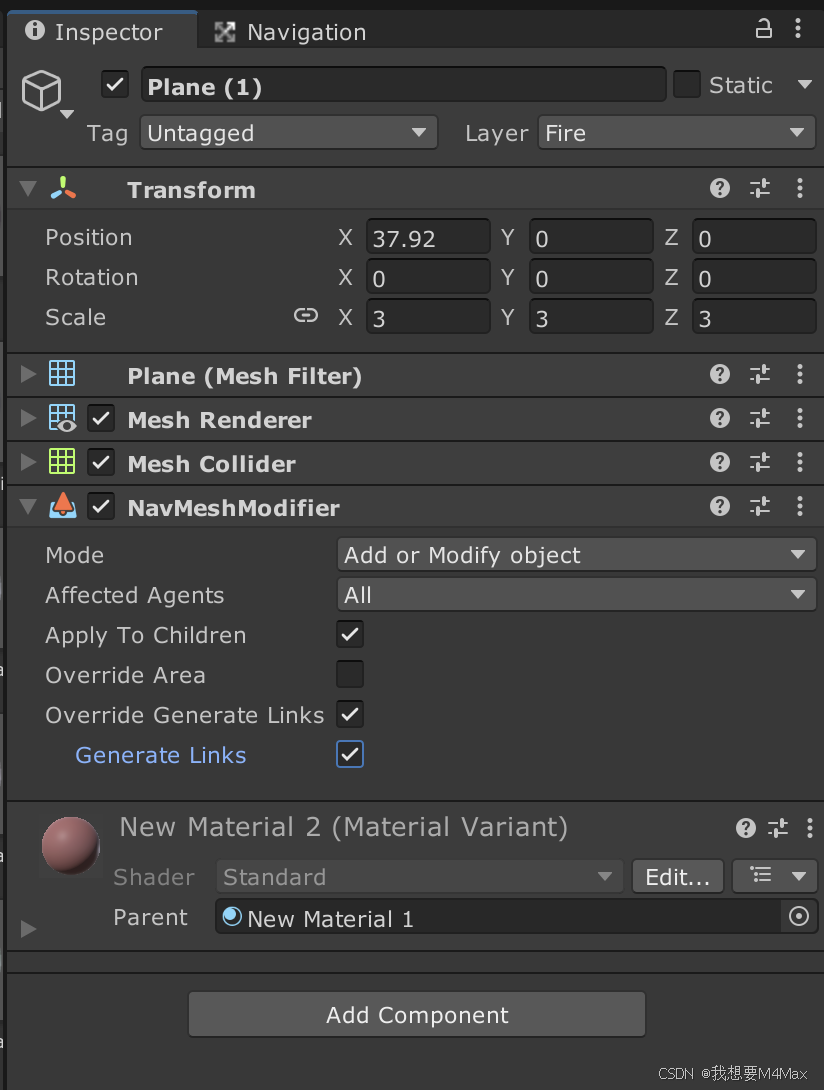

选中右边的区域，给它添加NavMeshModifier组件，然后勾选Override Generate Links再勾选Generate Links。

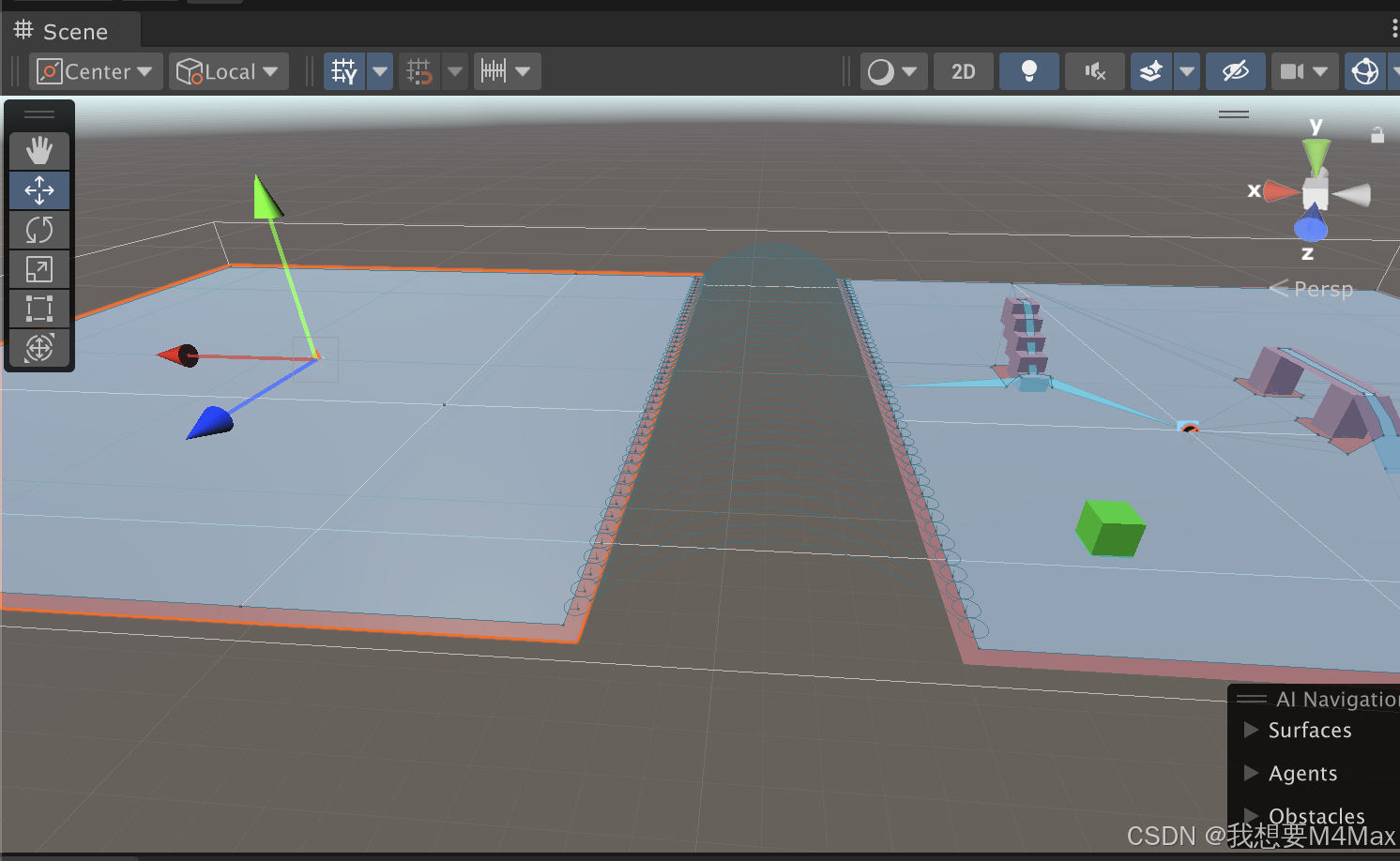

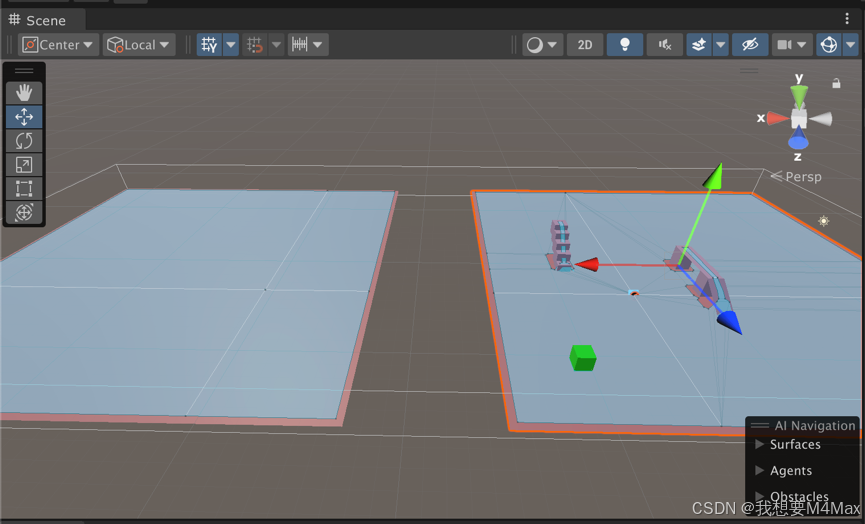

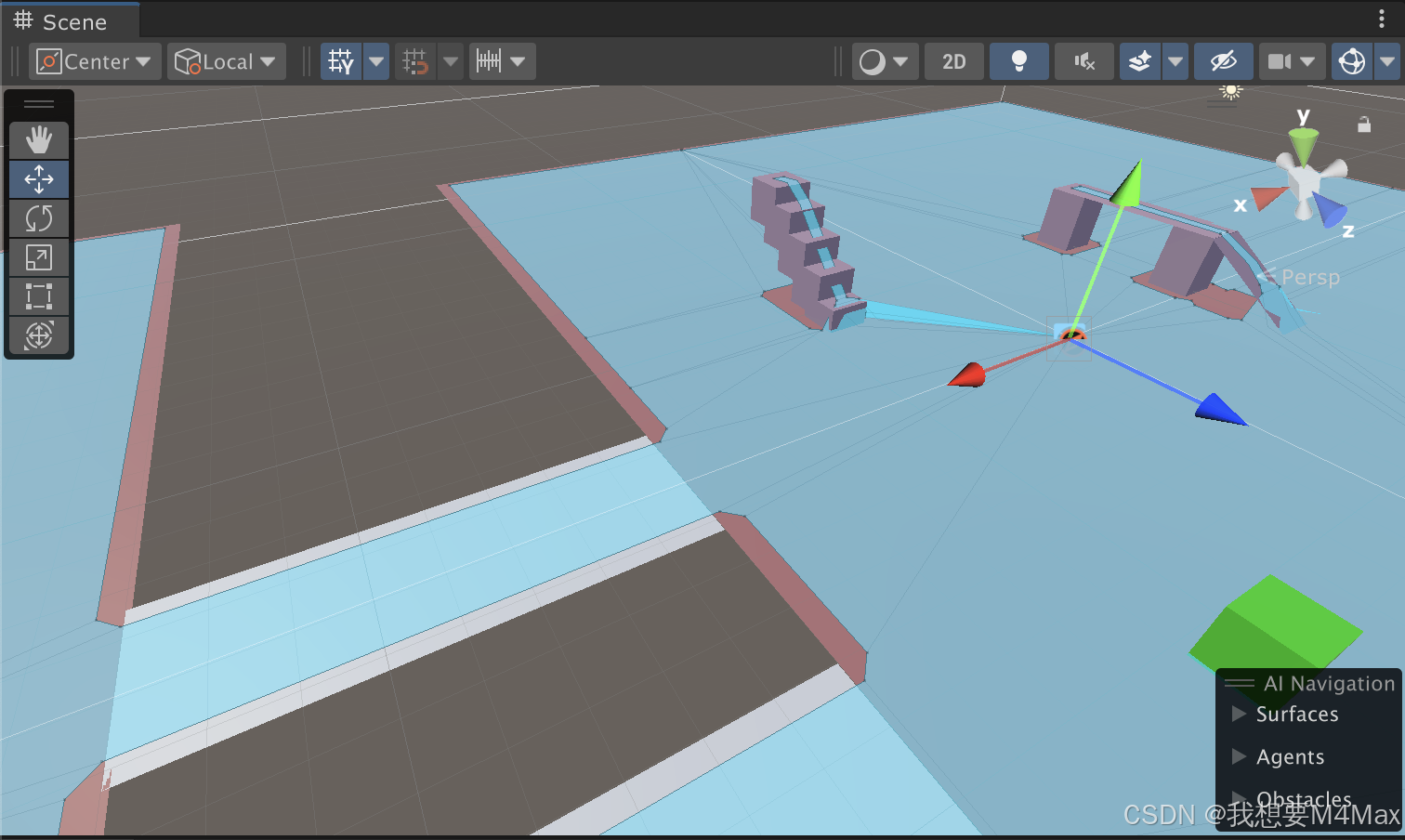

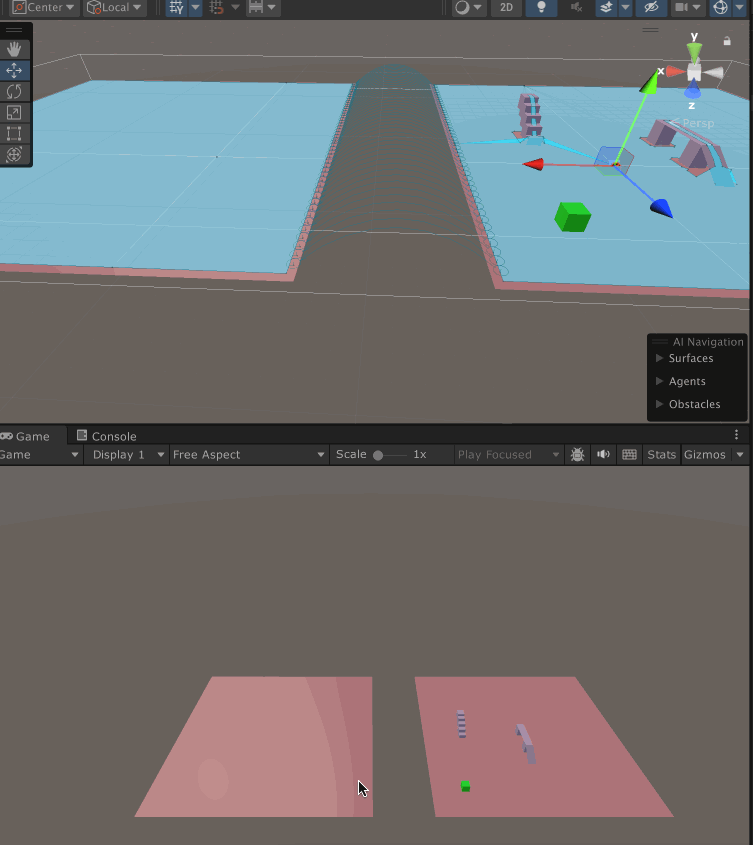

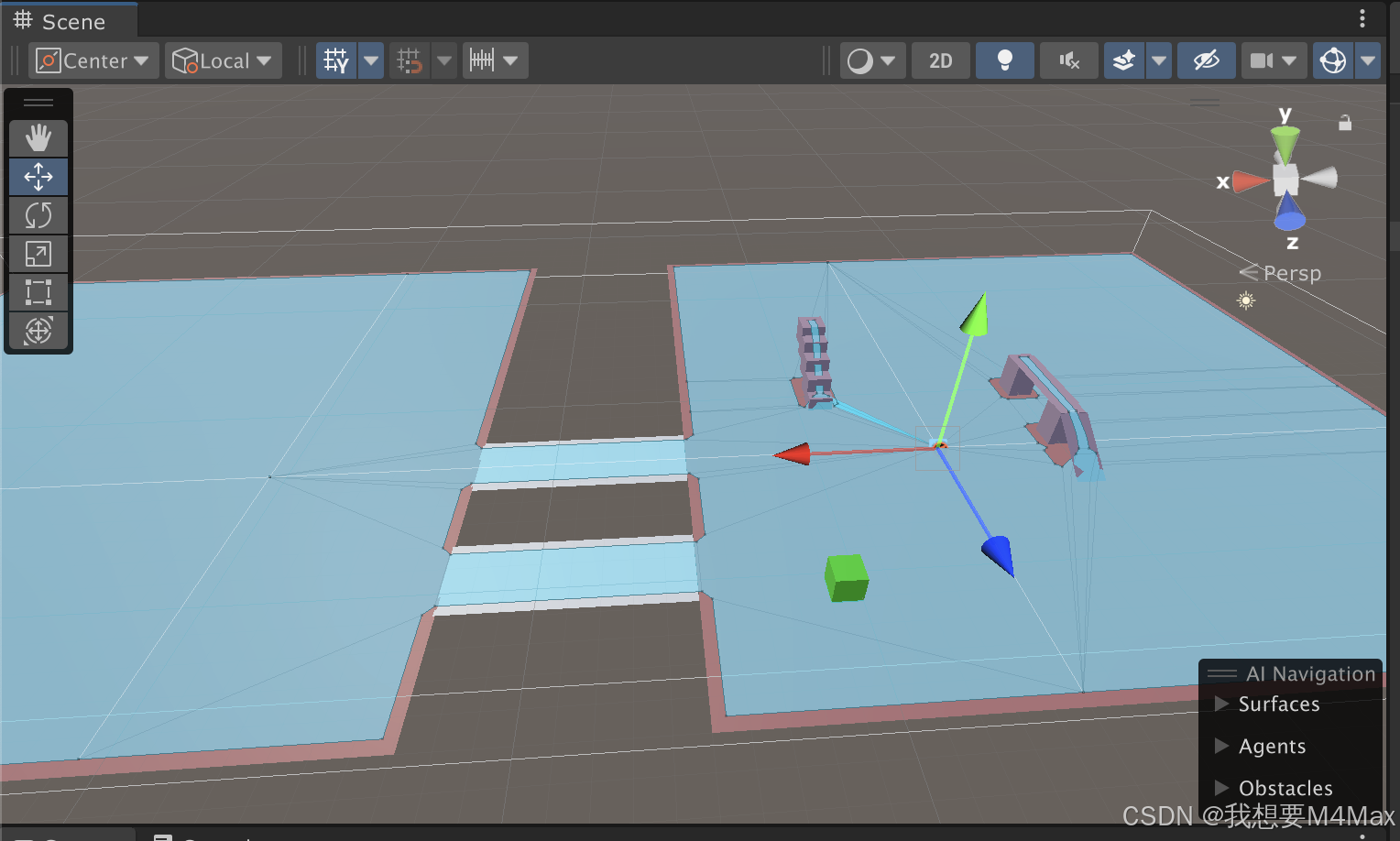

再次烘焙，两个平面就生成了连接表示可跳跃，前提是Humanoid的Jump Distance大于两个平面间的距离。绿Cube是Humanoid类型的Agent。


此时它可以由右向左但是不可以由左向右，因为只有右边的区域有Generate Links。


给左边的平面做同样的操作。

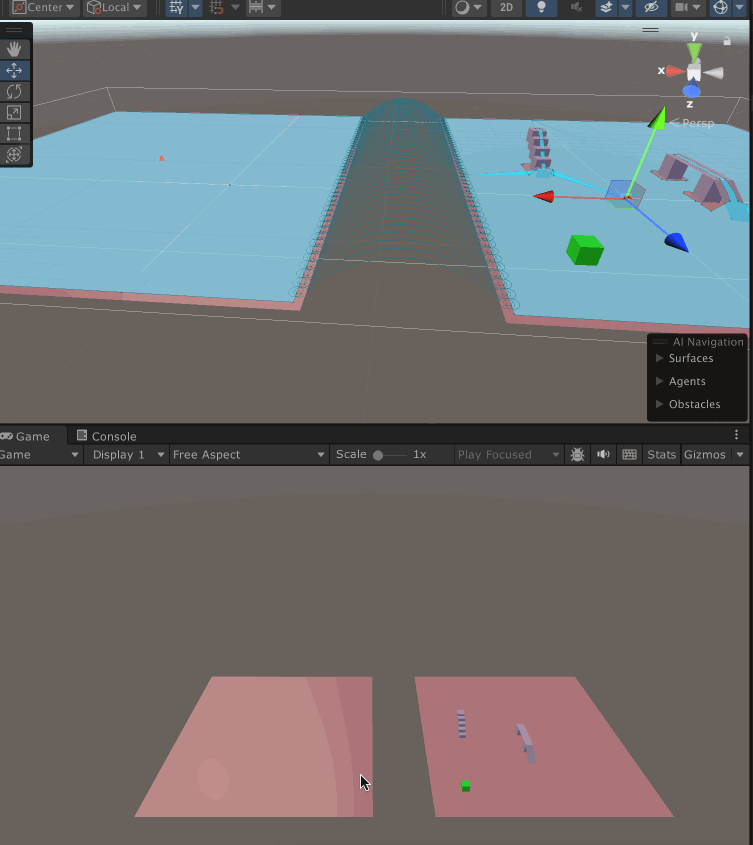

此时它可以左右来回跳跃。

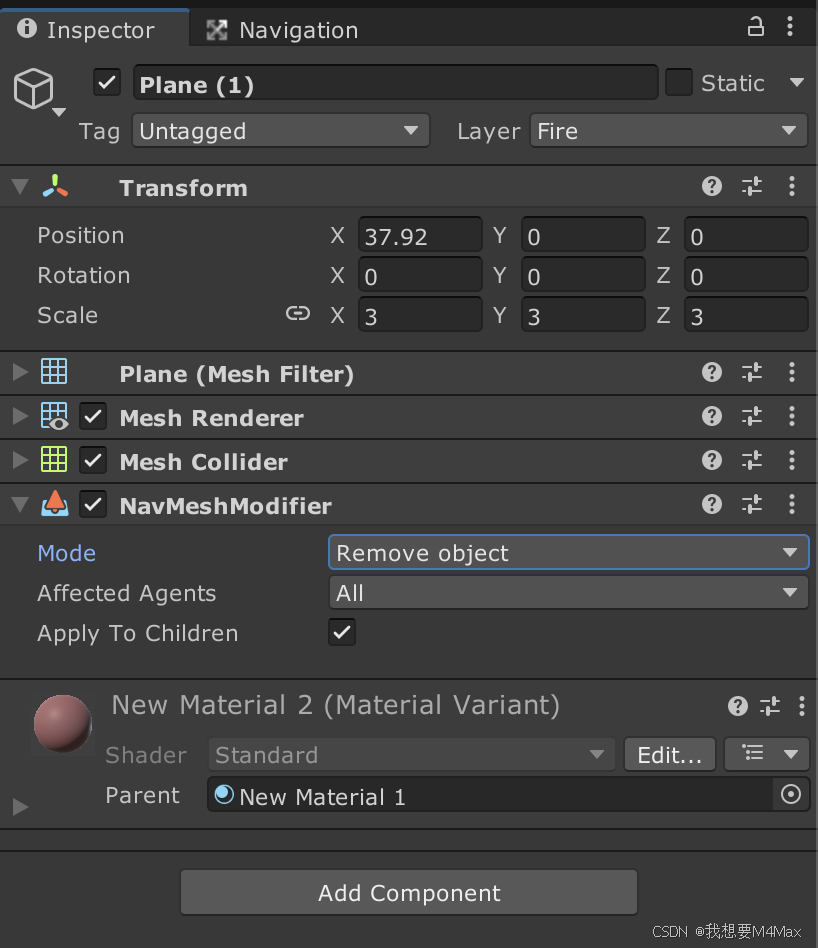

选中左侧的平面，将Mode改为Remove object。

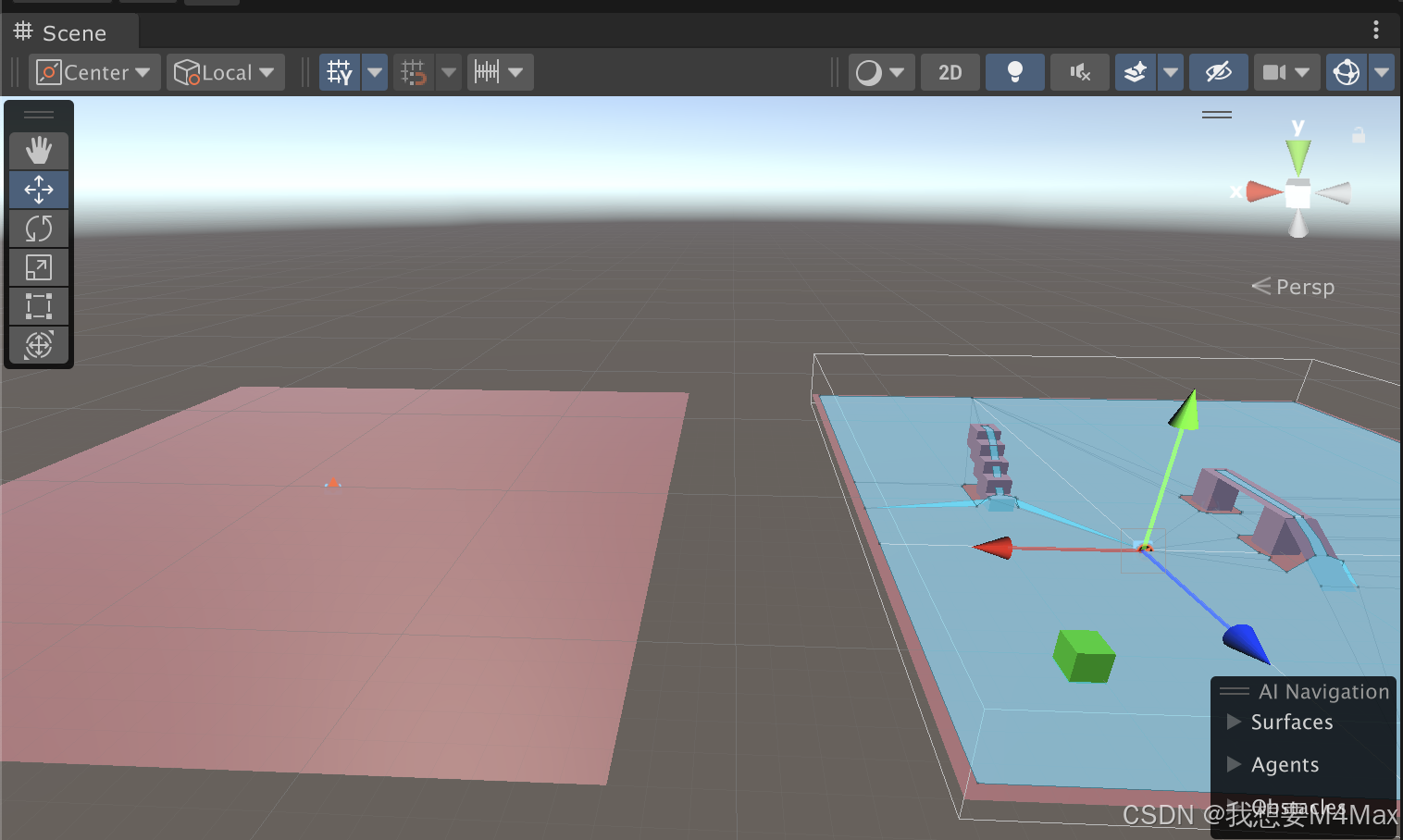

烘焙两个Agent的NavMesh，你会发现Humanoid的NavMesh的左平面原来的Walkable被移除了，因为Affected Agents为All所以如果你切换到Car的NavMesh它的左平面其实也被移除了。

NavMeshModifierVolume组件

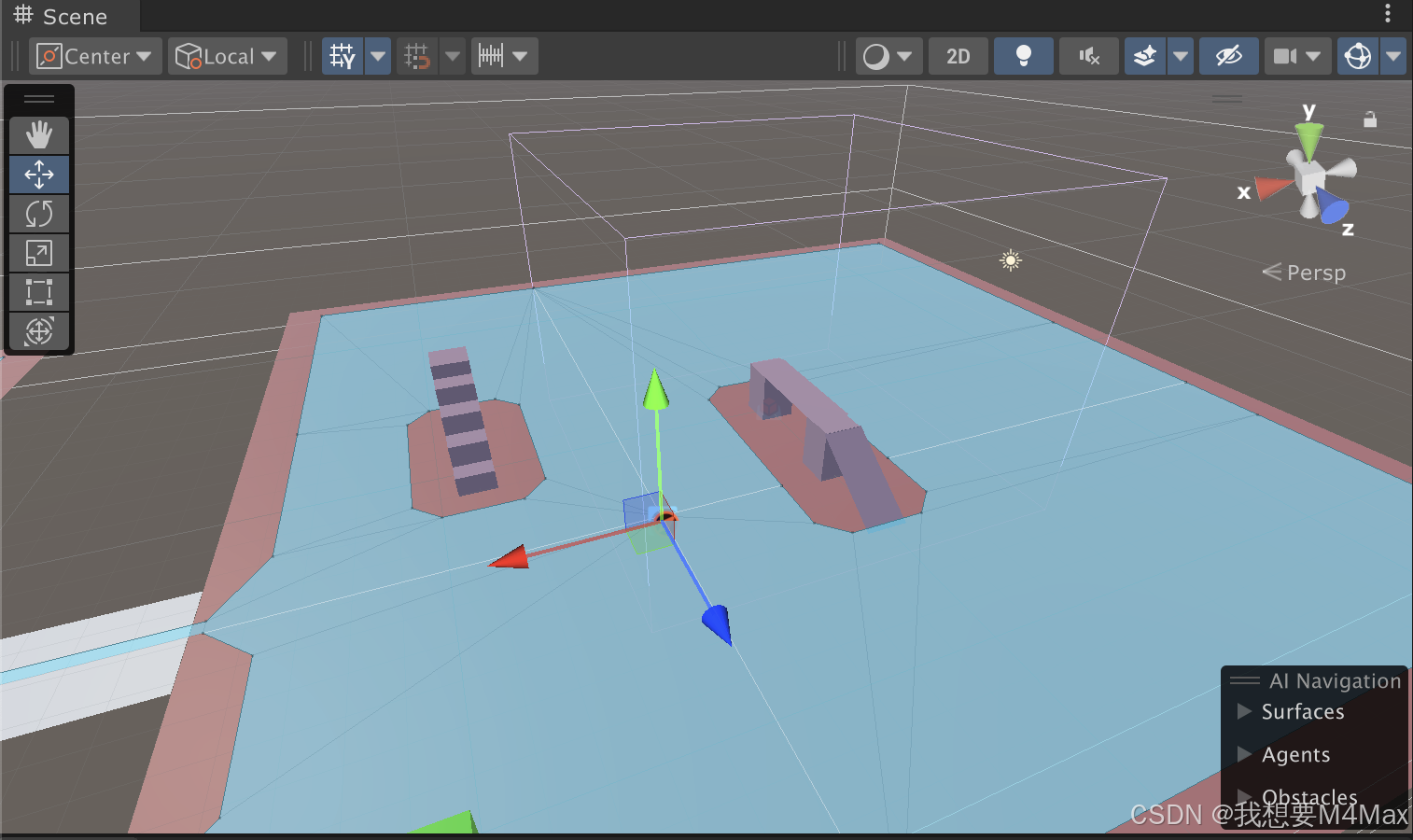

这是名为Humanoid的Agent的NavMesh。

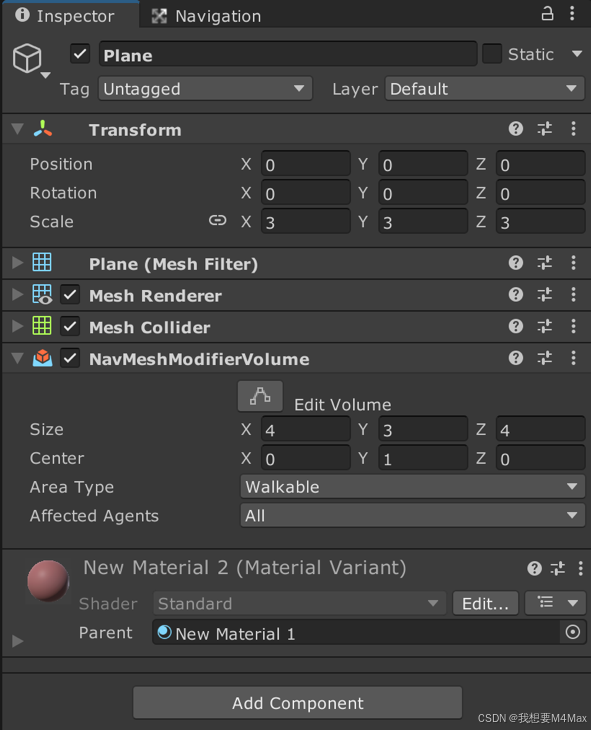

选择右平面添加一个NavMeshVolume组件，其实随便找个空物体添加这个组件也行。

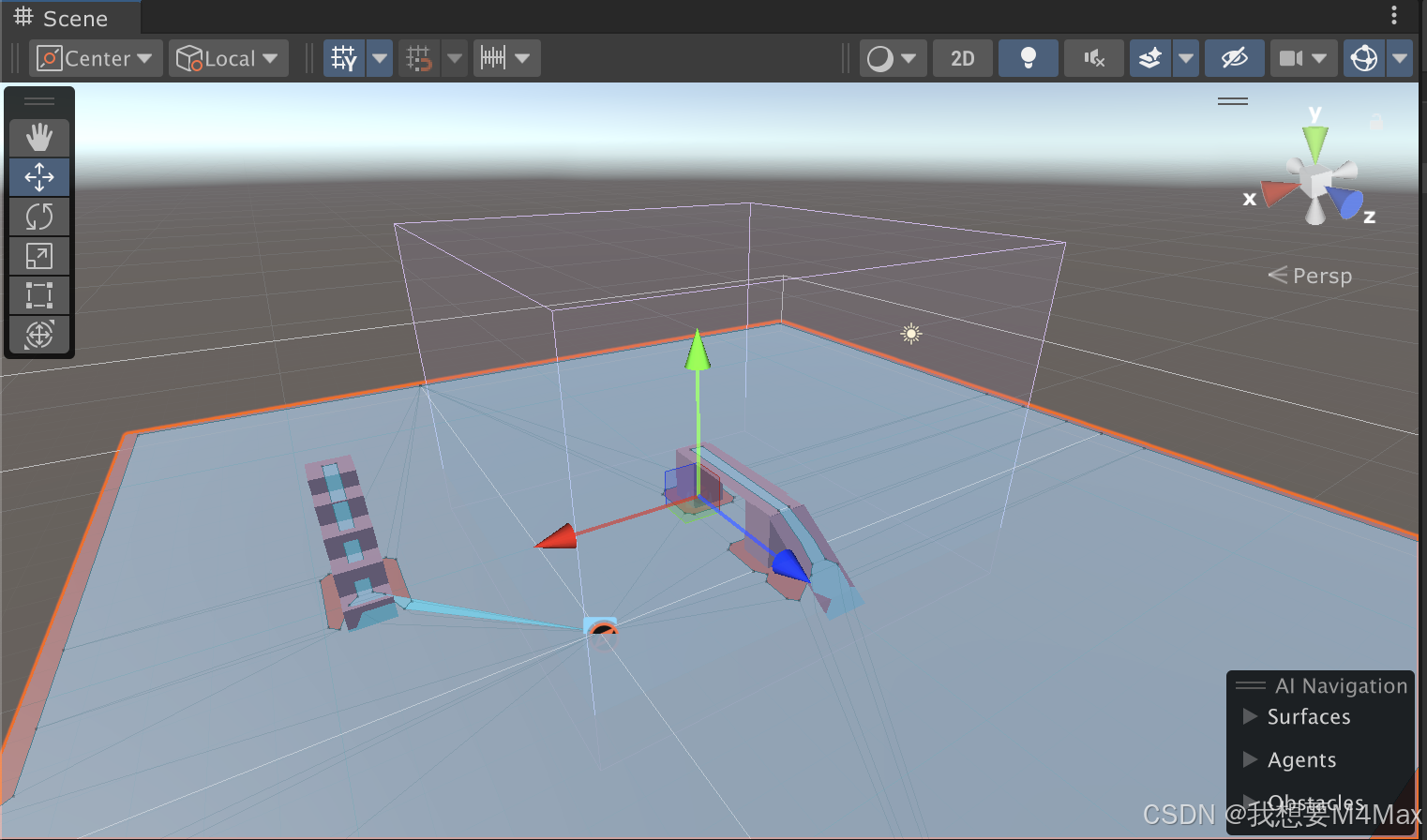

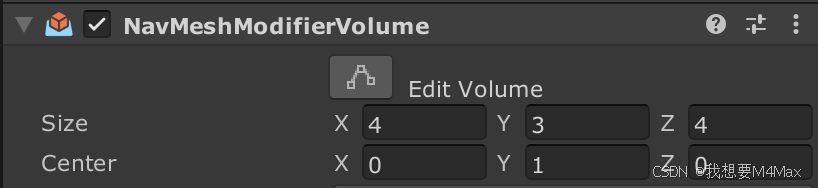

此时会出现一个立方体，你可以调整它的中心和大小。

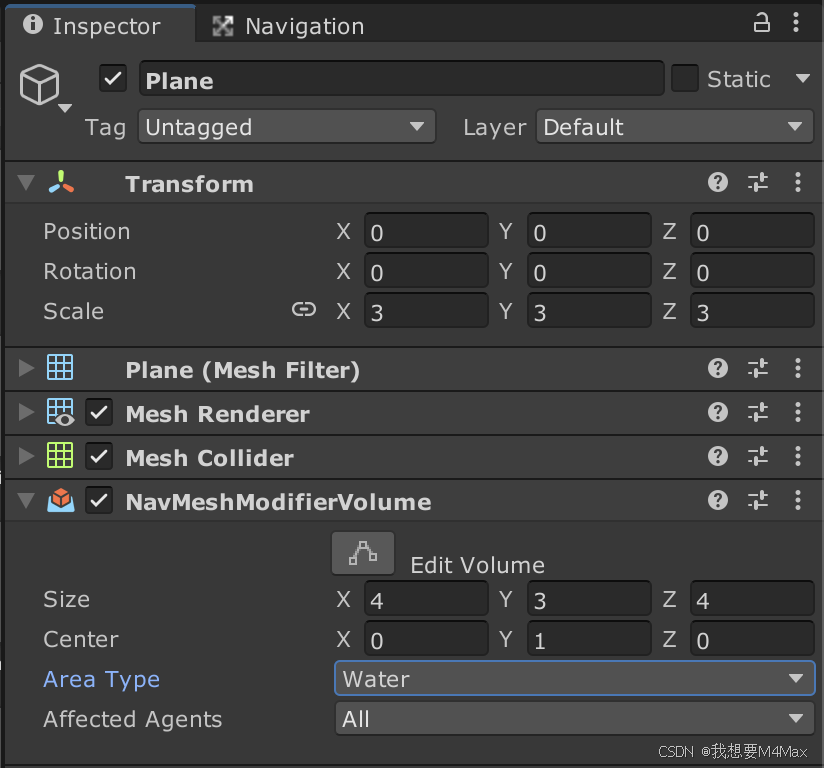

将Area Type设置为Water，Affected Agents设置为All。

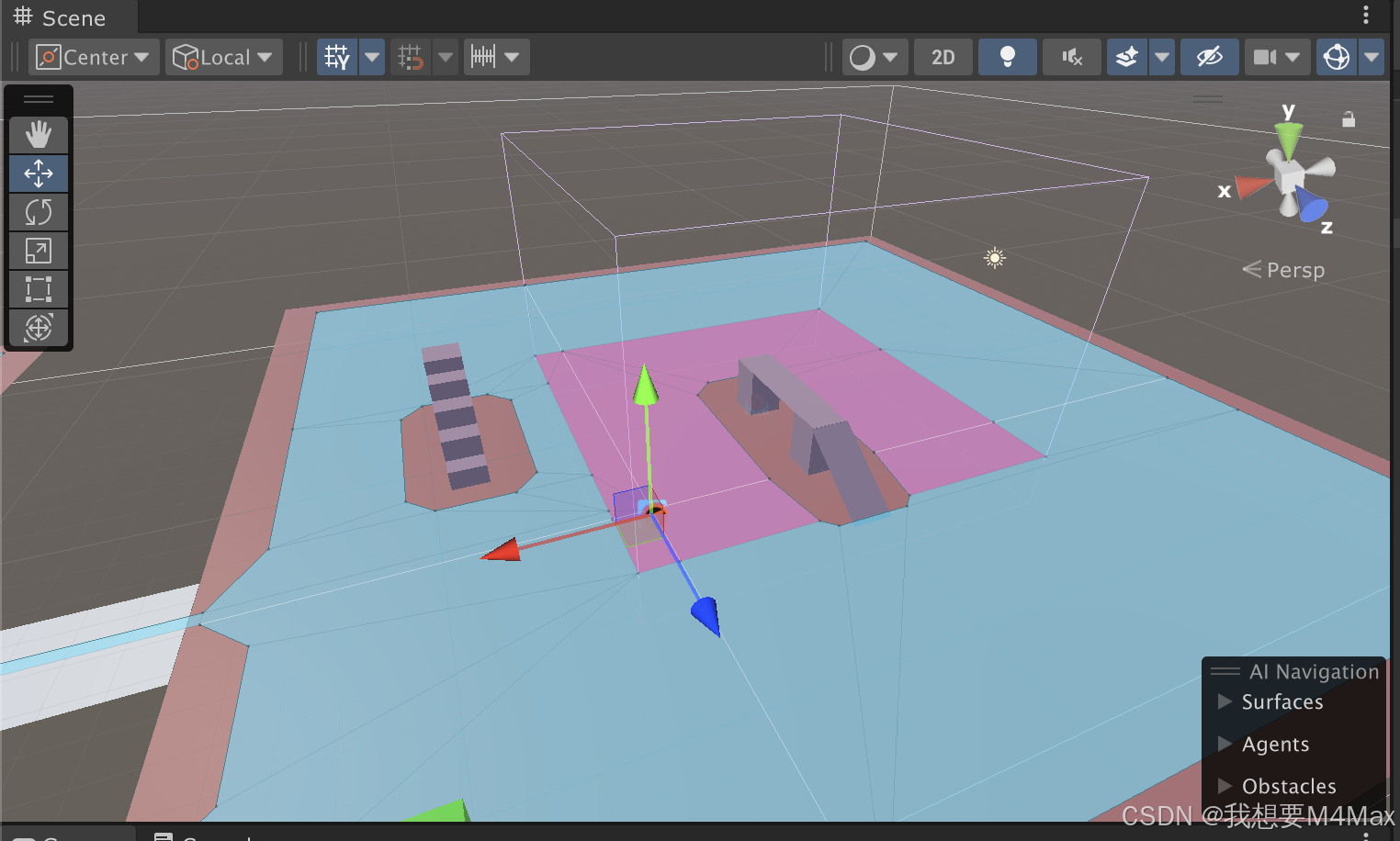

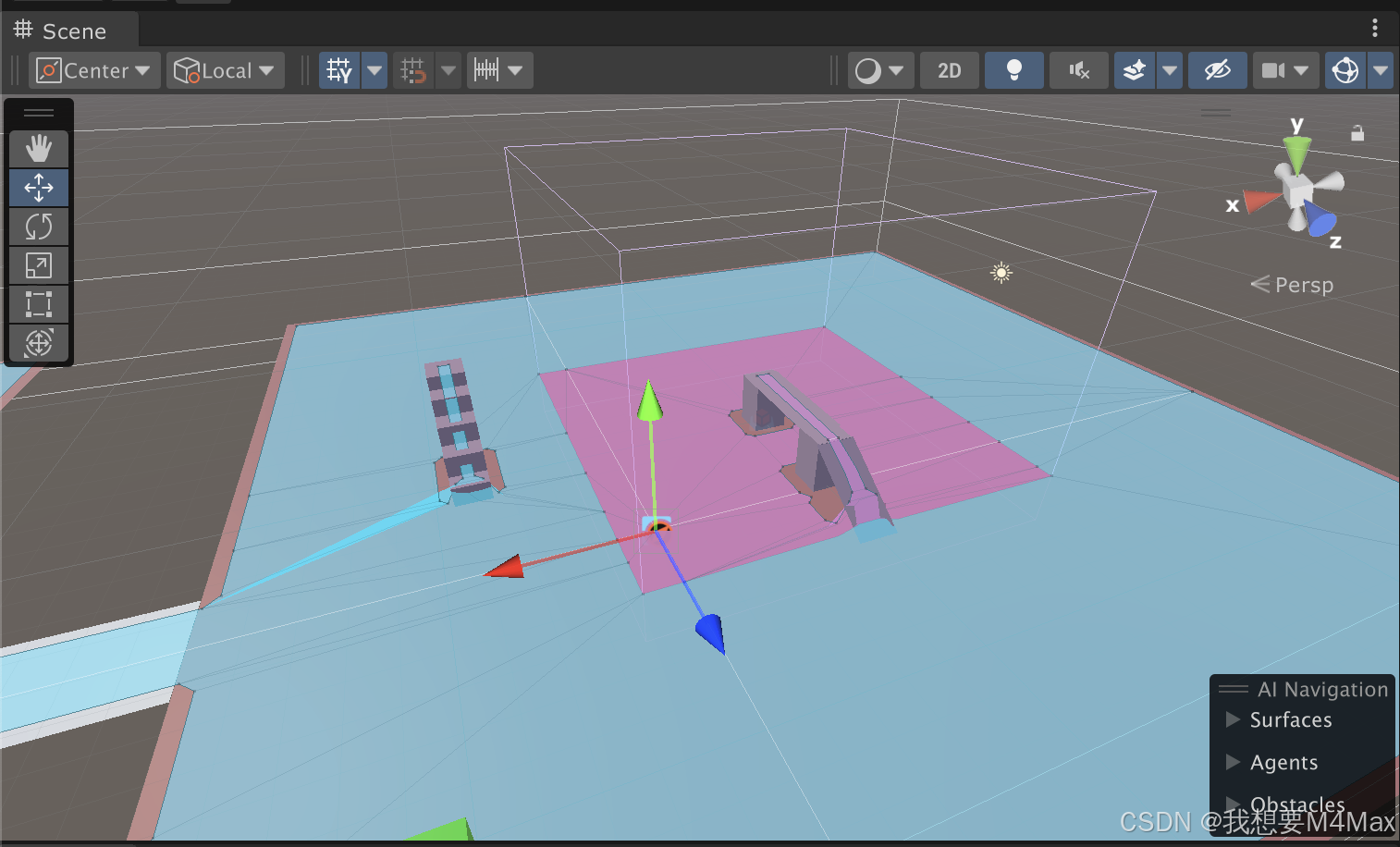

这是烘焙后的Humanoid的NavMesh，立方体区域会变为Water的类型。

这是烘焙后的Car的NavMesh，立方体区域同样会变为Water的类型。

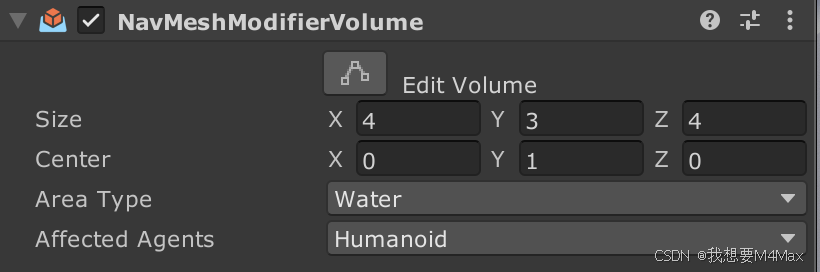

如果把Affected Agents设为Humanoid。


重新烘焙两个Agent的NavMesh，此时只有Humanoid的NavMesh的立方体区域变为Water。
