【python】欧姆龙智能物料排布之二维装箱算法实现

本算法衍生自欧姆龙杯大赛智能物料排布赛项

简介

最终能实现给出一个在一个指定的平面区域内，不同形状、大小、数量的平面物料的最节省空间的排布方式，且具有实时显示功能

问题描述：

• 排布区域
  平面区域为40×50（X方向×Y方向）的矩形。
• 物料描述
  1、包含矩形和三角形两种形状。
  2、矩形和三角形的总数为25个，每种形状至少有一个。
  3、矩形和三角形的面积、数量随机。
• 排布规则
  1、所有物料都必须使用
  2、所有物料之间不能叠放
  3、物料可以进行任意角度的旋转
  4、物料不可进行镜像翻转
  5、所有物料的排布位置不能超过排布区域

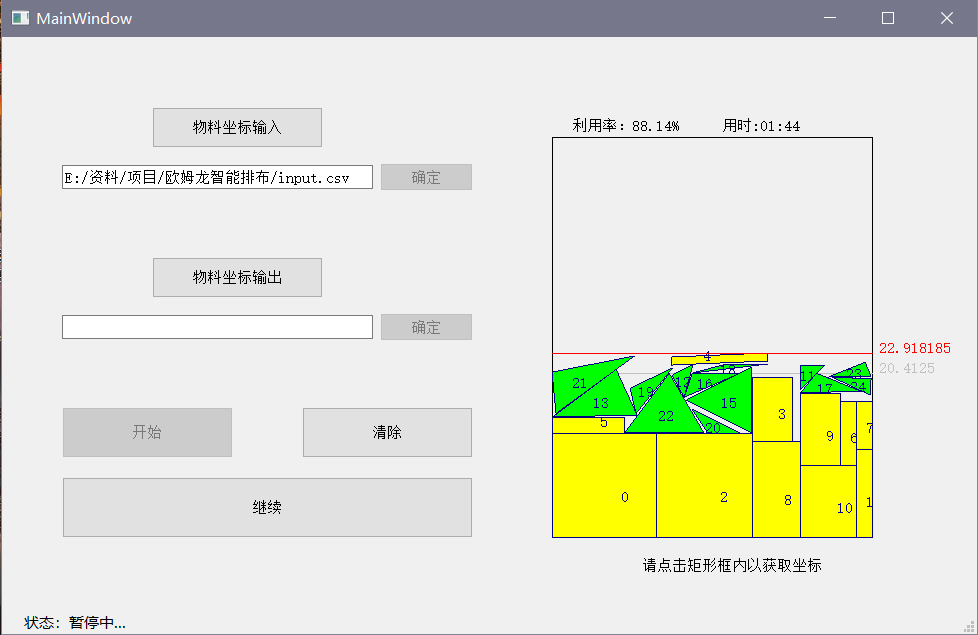

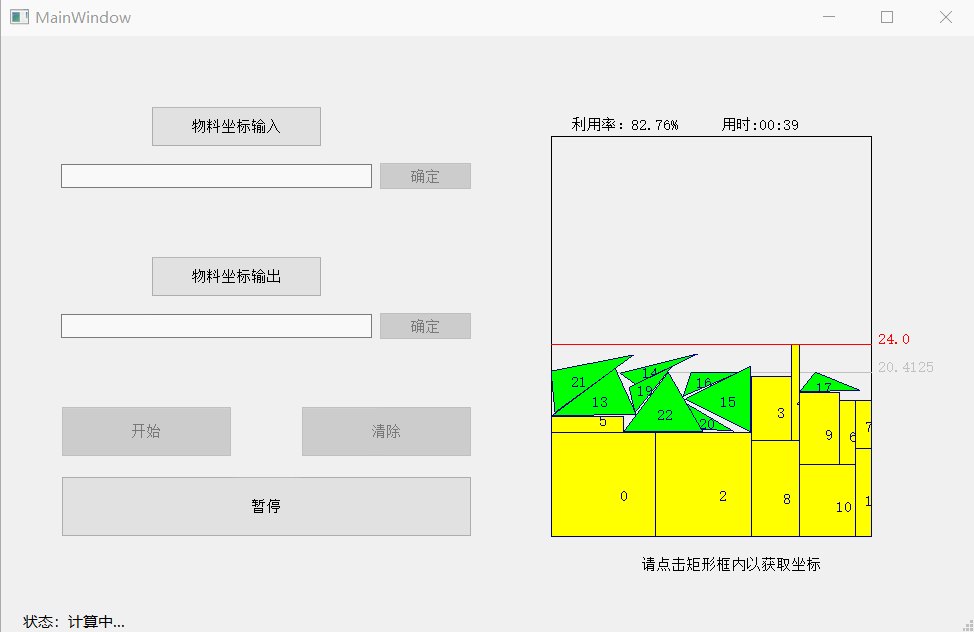

程序界面：

（注：此图还没排完，处在暂停当中）

• 显示框内红色线为此桢的排列的高度最高峰；灰色线为100%利用率高度线
• 主线程mywin使用pyqt5实现界面的显示和刷新。在程序接收到物块坐标数据，并点击开始之后，线程Calculator开始对坐标数据进行计算，同时，mywin将以100hz的频率刷新显示。

源码链接：

https://github.com/Ralphson/2D-binning_omron

---

突然有了契机，来回忆一下程序的实现

运算框架

• 其中排矩形是一个类贪心算法，保障底层排序时的空隙尽量小
• 排三角形的逻辑是在矩形表面处的点上做遍历，在一个点上取重心低的姿态存储，一个三角形取所有位置低的姿态为最终姿态
• 回溯则是在所有图形都排完后，对结果按照从高到低的顺序依次重新寻找位置：如示例界面中所示，红色的为当前最高峰、灰色为100%线，故数据集的回溯为从最高峰开始依次剔除100%线以上的所有图形并重新排列

重要功能的实现

1. 点在图形内检测：
   如何判断一个点是否在图形内（三角形、矩形甚至任意多边形），我用的方法是判断点与角的关系，即判断点是否在该角内，再重复所有角达到判断是否在图形内的目的。

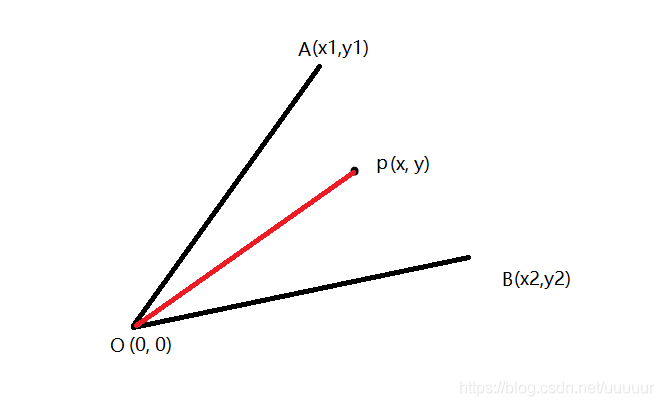

   其中两组向量叉乘：
   $$\overrightarrow{OP}\times \overrightarrow{OA}和\overrightarrow{OP}\times \overrightarrow{OB}$$
   反映了向量OP与向量OA、OB的位置关系：如果点P在角AOB内，则结果异号；若在边上，则结果包含0；若在外面，则结果同号。判断一个角如上，判断所有角同理。

def judgePointInner(x, y, location):
	'''
	判断点在多边形内
	进行区域规整的快速判断
	:param x: 判断点x
	:param y: 判断点y
	:param location:待检测区域。必须是按照边的顺序，连着给的点; 图形坐标:[[], [], [], []]
	:return:在里面为-1,在外面为1，在边上0
	'''
	# 判断是否在包络外
	x_set = [i[0] for i in location]
	y_set = [i[1] for i in location]
	x_min = min(x_set)
	x_max = max(x_set)
	y_min = min(y_set)
	y_max = max(y_set)
	if x < x_min or x > x_max:
	    return 1    # 在外面
	if y < y_min or y > y_max:
	    return 1    # 在外面

	flag = -1   # -1在里面；0在边上；1在外面
	for i in range(len(location)):
	    point = location[i]
	    if i == 0:
	        point_next = location[i + 1]
	        point_bef = location[-1]
	    elif i == len(location) - 1:
	        point_next = location[0]
	        point_bef = location[i - 1]
	    else:
	        point_next = location[i + 1]
	        point_bef = location[i - 1]
	    v0 = [x - point[0], y - point[1]]
	    v1 = [point_next[0] - point[0], point_next[1] - point[1]]
	    v2 = [point_bef[0] - point[0], point_bef[1] - point[1]]

	    # 叉乘之积
	    answer = (v0[0]*v1[1] - v1[0]*v0[1]) * (v0[0]*v2[1] - v2[0]*v0[1])
	    if answer > 0:  # 在外面
	        flag = 1
	        return flag
	    if answer == 0:	# 在边上
	        flag = 0

	return flag # 在里面

2. 图形的重叠检测：
   在有了点是否在图形内的判断的基础上，就容易实现图形的重叠检测：
   （这套判断适用于任意多边形之间的判断，对于三角形和矩形的情景应该有简化的方案）

现有图形A、B
判断：
1、A是否在B的矩形包络内；
2、A的重心是否在B内，B的重心是否在A内；
3、A的所有点是否在B内；
4、A的所有边是否与B相交；

def judgeCoin(self, Xc, Yc, location):
	'''
	待排图形与已排图形的重叠检测
	根据已排图形来

	location:待检查图形, [[], [], []]
	Xc:形心x
	Yc:形心y
	:return:    重叠T/不重叠F
	'''
	#判断是否在包络外
	x_list = [i[0] for i in location]
	y_list = [i[1] for i in location]
	x_min = min(x_list) # 带派图形的x最低值
	x_max = max(x_list)
	y_min = min(y_list)
	y_max = max(y_list)

	# 遍历已经排放图形的顶点信息
	for Point in self.settledPoints: # [[Yc, y_max, Xc, gender, location, num, s], ..]
	    settledGraph = Point[4] # [[], [], [], []] # 以排图形
	    x_list_set = [i[0] for i in settledGraph]
	    y_list_set = [i[1] for i in settledGraph]
	    x_min_set = min(x_list_set)  # 已派图形的x最低值
	    x_max_set = max(x_list_set)
	    y_min_set = min(y_list_set)
	    y_max_set = max(y_list_set)
	    # 离得太远的直接跳过
	    if x_max<x_min_set or x_min>x_max_set or y_max<y_min_set or y_min>y_max_set:
	        continue

	    # 检查重心
	    exist0 = self.judgePointInner(Xc, Yc, settledGraph)
	    if exist0 == -1 or exist0 == 0:   # 形心不能在里面或边上
	        return True # 形心在里面

	    # 检查各个点
	    for i in range(len(location)):
	        x = location[i][0]
	        y = location[i][1]
	        exist1 = self.judgePointInner(x, y, settledGraph)  # 图形的顶点
	        if exist1  == -1:   # 顶点可以在边上但不能在里面
	            return True #形心在里面

	    # 检查边界线香蕉
	    line_already = []   # 已排图形的线
	    if len(settledGraph) == 3:    # 三角形
	        l = [[settledGraph[0], settledGraph[1]],   # 边线1
	              [settledGraph[1], settledGraph[2]],   # 边线2
	              [settledGraph[2], settledGraph[0]],   # 边线3
	              # [settledGraph[0], [(settledGraph[1][0] + settledGraph[2][0])/2, (settledGraph[1][1] + settledGraph[2][1])/2]] ,   # 中线1
	              # [settledGraph[1], [(settledGraph[0][0] + settledGraph[2][0])/2, (settledGraph[0][1] + settledGraph[2][1])/2]]      # 中线2
	            ]
	        line_already.extend(l)
	    else:   # 矩形
	        l = [[settledGraph[0], settledGraph[1]],  # 边线1
	             [settledGraph[1], settledGraph[2]],  # 边线2
	             [settledGraph[2], settledGraph[3]],  # 边线3
	             [settledGraph[3], settledGraph[0]],  # 边线4
	             # [settledGraph[0], settledGraph[2]],  # 中线1
	             # [settledGraph[1], settledGraph[3]]  # 中线2
	            ]
	        line_already.extend(l)
	    line_noready = []   # 未排图形的线
	    if len(location) == 3:
	        l = [[location[0], location[1]],   # 边线1
	             [location[1], location[2]],   # 边线2
	             [location[2], location[0]],   # 边线3
	             [location[0], [(location[1][0] + location[2][0]) / 2, (location[1][1] + location[2][1]) / 2]],    # 中线1
	             [location[1], [(location[0][0] + location[2][0]) / 2, (location[0][1] + location[2][1]) / 2]]    # 中线2
	            ]
	        line_noready.extend(l)
	    else:   # 矩形
	        l = [[location[0], location[1]],  # 边线1
	             [location[1], location[2]],  # 边线2
	             [location[2], location[3]],  # 边线3
	             [location[3], location[0]],  # 边线4
	             [location[0], location[2]],  # 中线1
	             [location[1], location[3]]  # 中线2
	            ]
	        line_noready.extend(l)

	    for line0 in line_already:
	        for line1 in line_noready:
	            exist = self.judgeLineCross(line1, line0) # 检查线段
	            if exist:
	                return True # 出现香蕉

	return False    # 检查中没有发现重叠的情况

3. 待补充

另：

python有现成的图形检测的包shapely，嫌自己开发麻烦的话直接pip install即可，但是在效率上貌似不如自己写逻辑来的好

欢迎交流
