GDPU unity游戏开发 光照与地形

 在你藏着的那个角落，会有一束光照进来的。

地形绘制

1. 从资源商店里获取Mini First Person Controller、Terrain Sample Asset Pack和Realistic Tree 9 [Rainbow Tree]三个包。

2. 创建一个地形，将地形大小设置为200*200。

3. 利用后两个包的资源创建一个场景和地形，要求地形有起伏、有适当的地面纹理、有草和树。

4. 使用导入的第一个包中的First Person Controller Minimal预制体，实现场景的浏览。

5. 附件截图仅供参考，地形内容自由发挥。

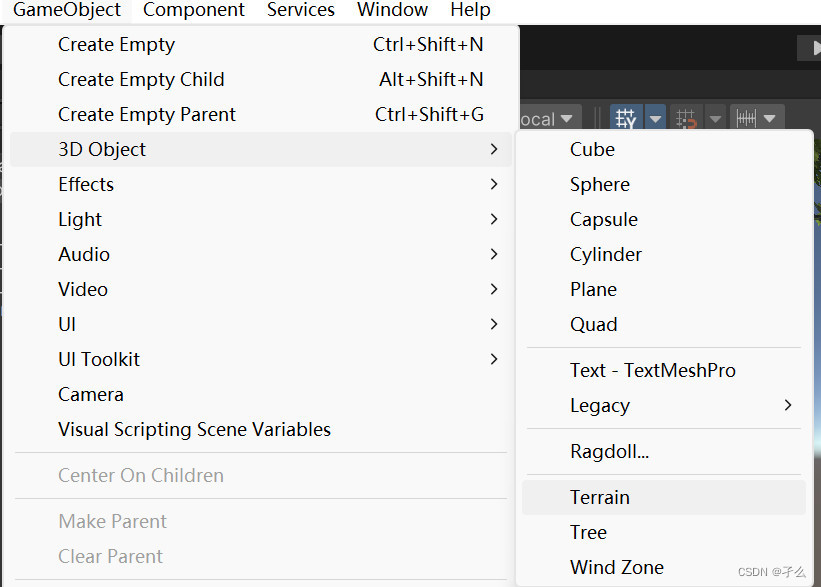

先找到相应的包进行导入，然后在场景中新建一个地形。

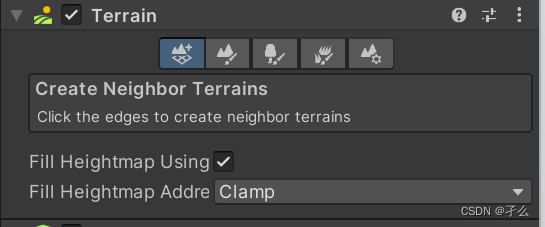

 点击这个地形，你会在inspector面板中发现地形组件。首先这个是用来扩展地形的。

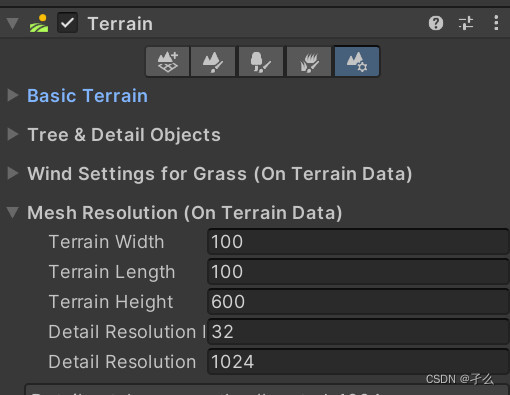

接着这个用于设置地形的长度宽度等属性。

然后组件中间的带有笔刷的是用来绘制的， 分别为绘制地形、种树、种草。



这里是用paint texture点击edit layer，然后add layer选素材即可。接着tiling 中的size改一下贴图更明显。

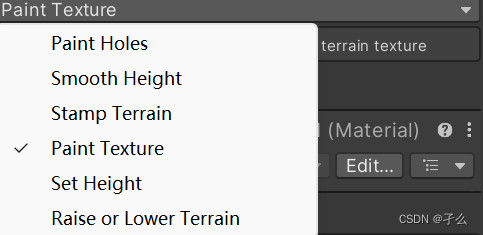

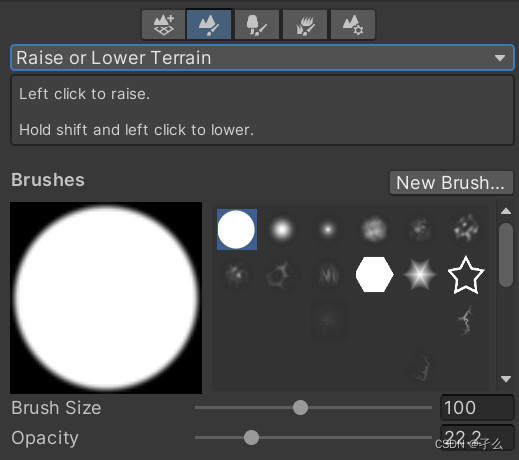

然后选raise or lower terrain进行拉高或降低地形，选中你所需要的笔刷，调节大小及透明度等，在scene点击或拖动即可进行升高绘制，按住shift为降低。



还有一些刨洞及平滑山脉等，都是用笔刷绘制地形，方法差别不大。

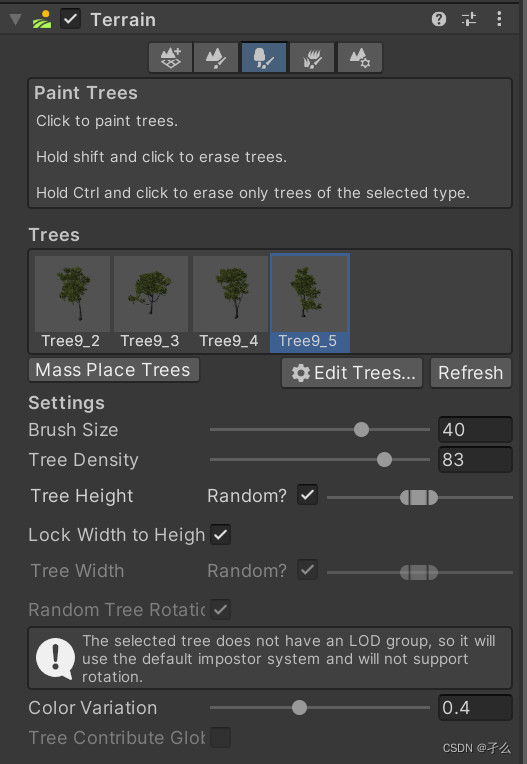

点edit tree进行加树，然后笔刷大小、树的高度、密度这些调一下。

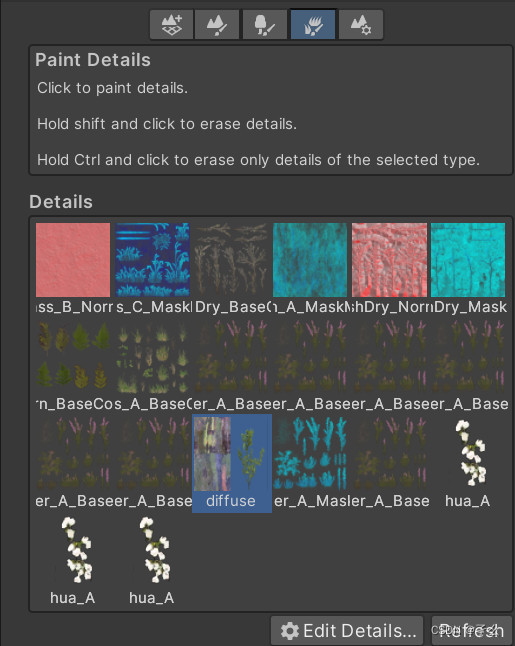

点击edit details选add grass texture，进行种草跟种花，注意颜色可以设置的。

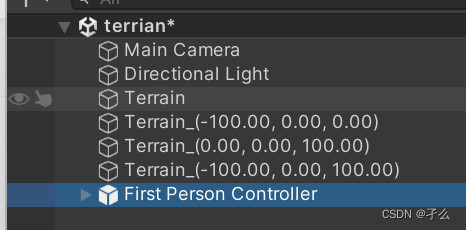

通过地形组件进行摆放后，把下好的第一视角角色控制器放在场景中去。

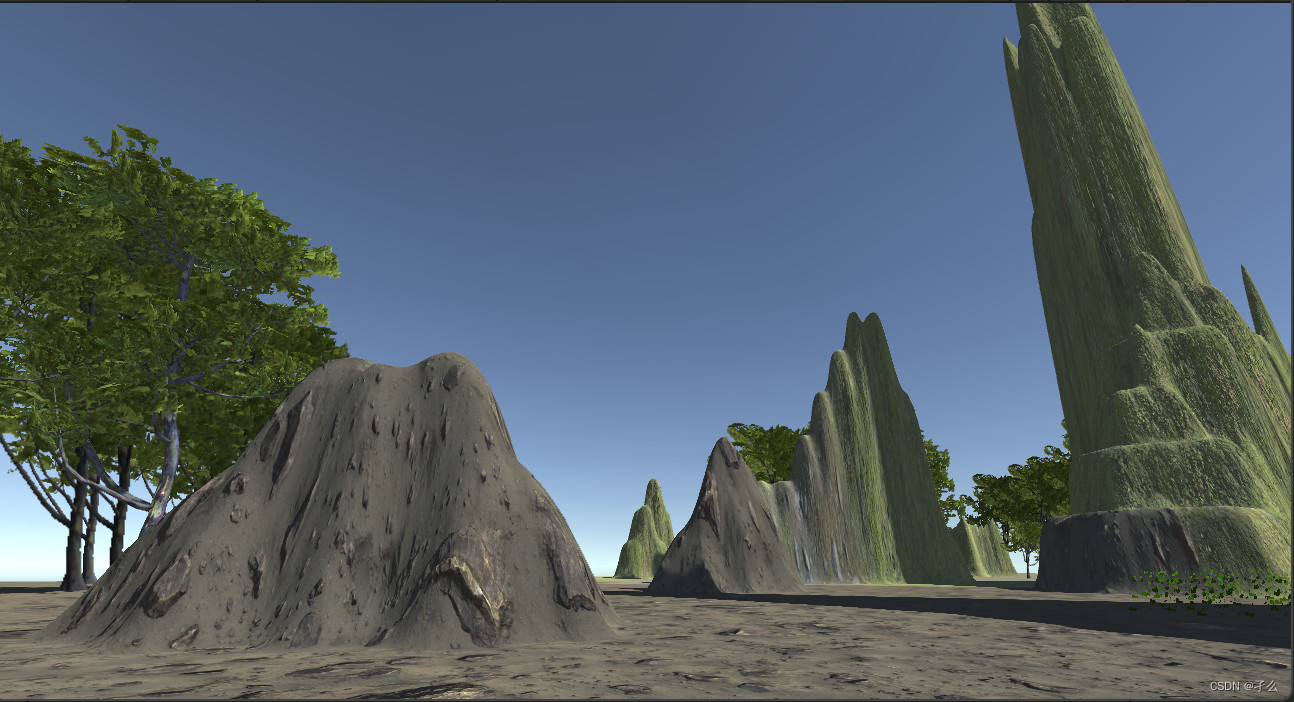

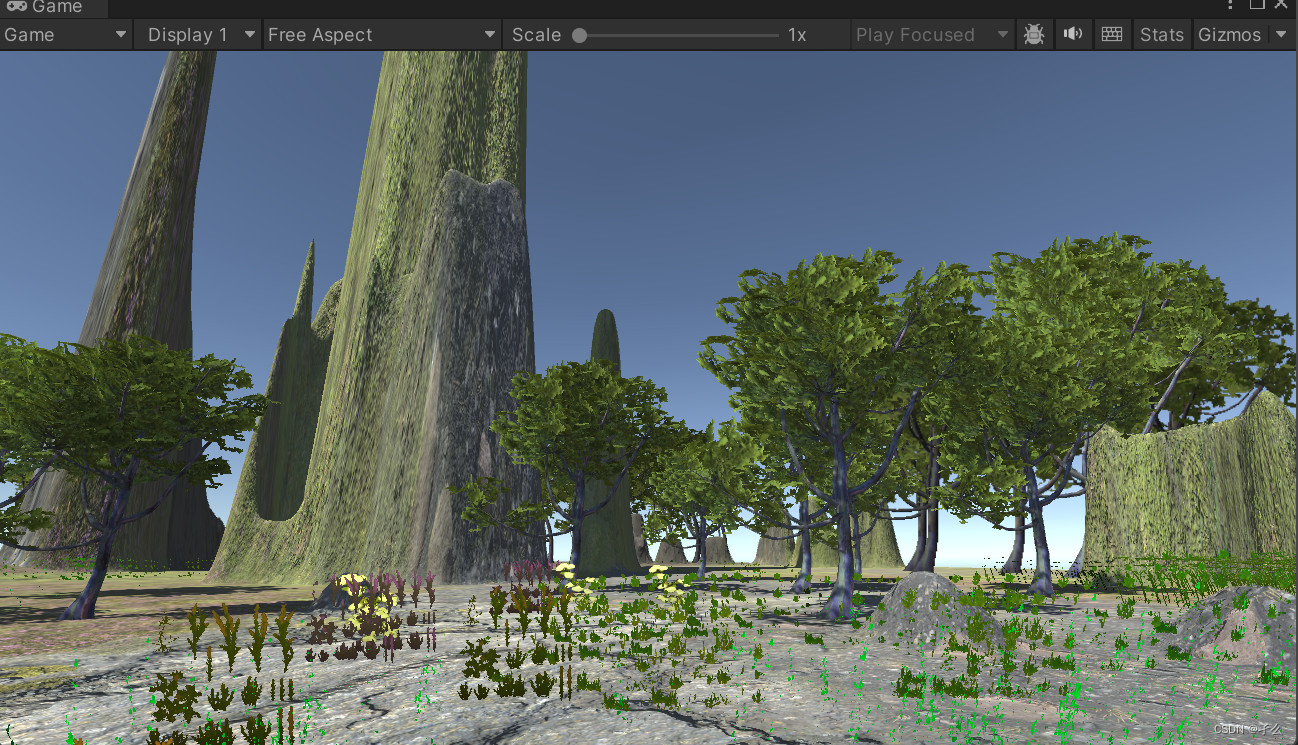

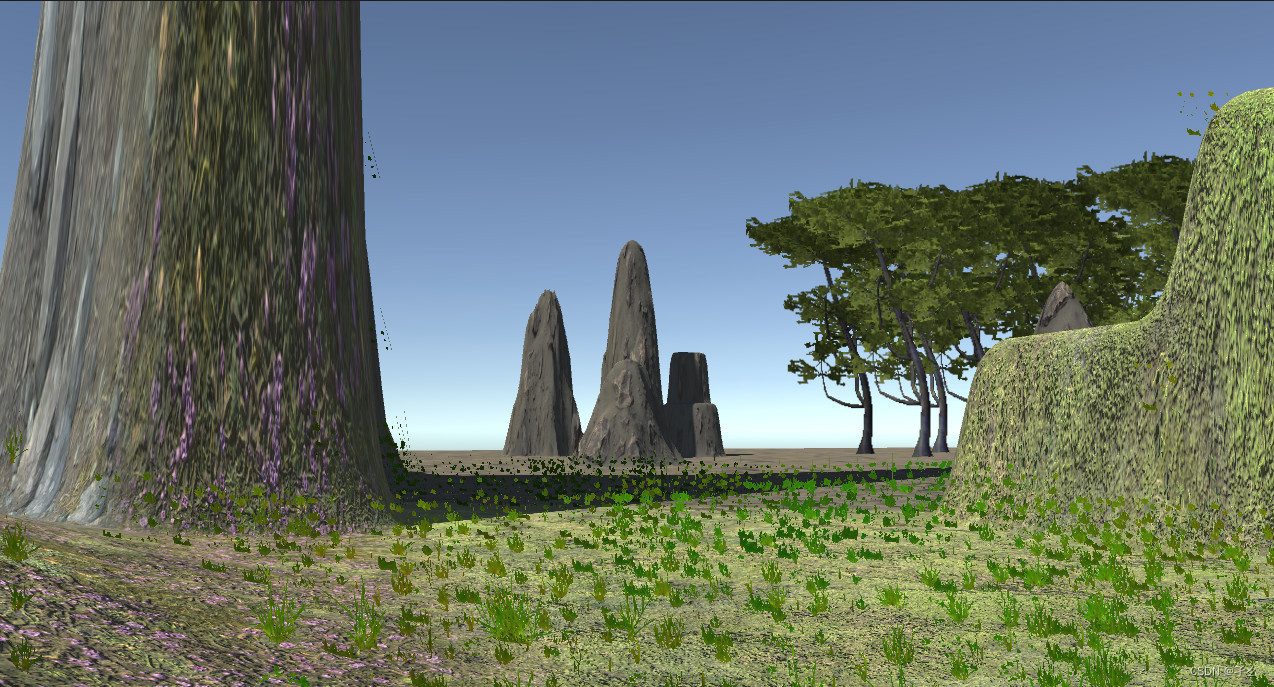

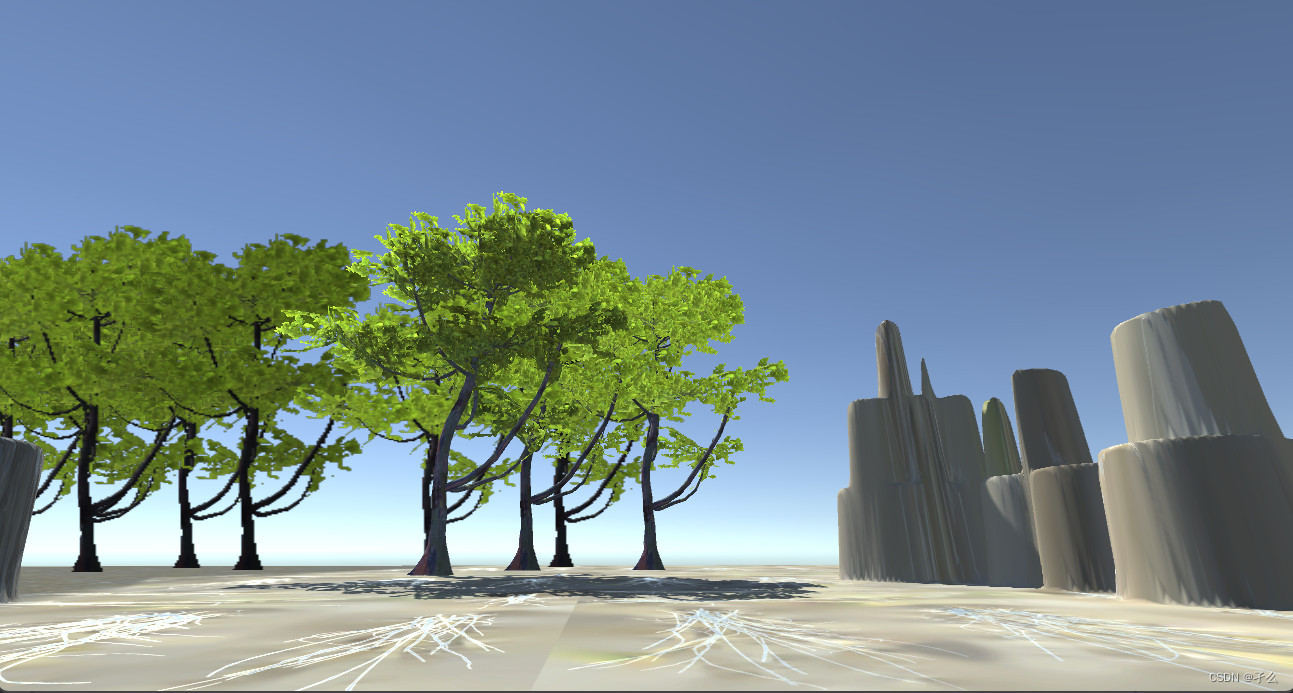

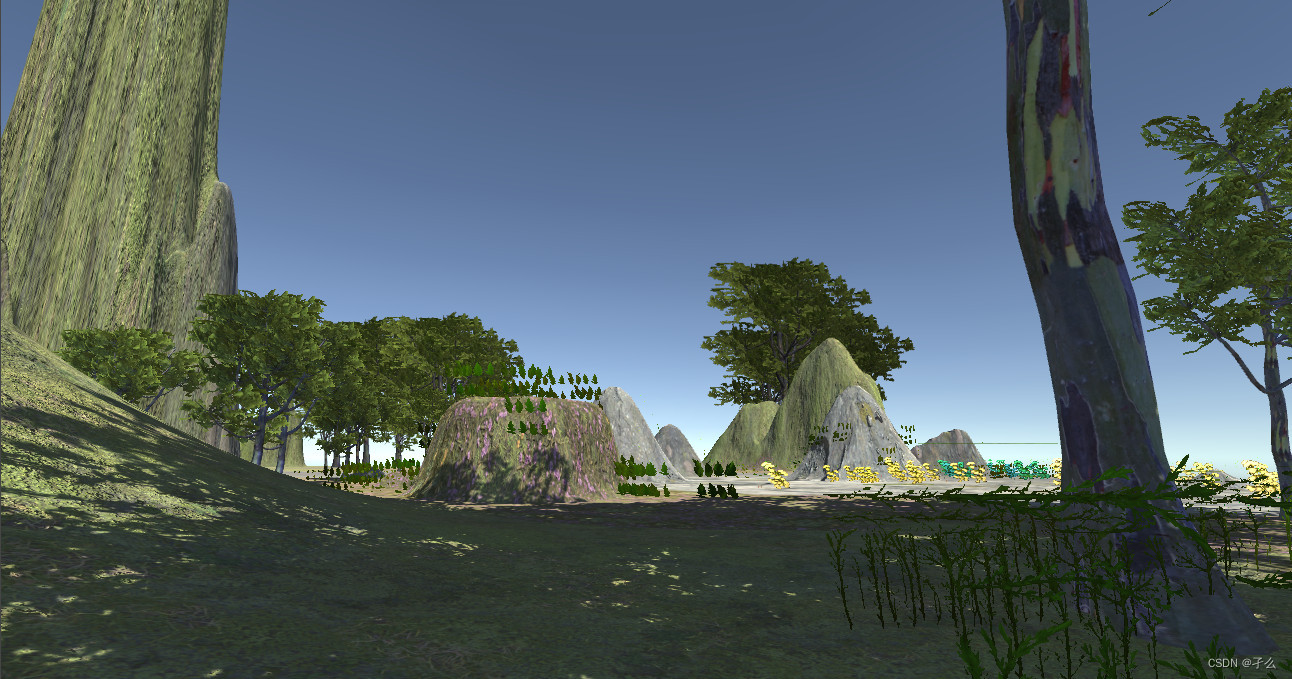

然后点击运行即可漫游你设计的地形了。



光照系统

1. 新建一个场景，使用cube和plane创建一个四面墙的房子(有地板和天花板，只有一个方向无墙壁)。

2. 将全局光照菜单中的天空盒设置为None，并删除场景中的平行光。

3. 设置一个聚光灯，将附件中的校徽投影到正面墙上。

4. 将左边墙壁设置为自发光体，给右边墙壁加上合适大小的面光源实现照明，左右使用不同的颜色，然后给房间内加上light probe组并调节数量和位置，在房间中央放置一个球体，通过键盘控制球的左右移动来呈现灯光的变化。

简述几种不同的光源：

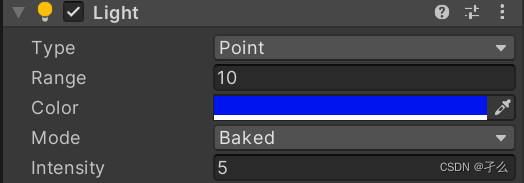

点光源： 点光源是从一个点向所有方向发射光线的灯光。它可以模拟球形光照效果，如电灯泡或蜡烛的光照。点光源的强度随着距离的增加而逐渐减弱。

平行灯： 平行灯是一种平行于某个方向发射光线的灯光，通常用于模拟太阳光。平行灯的光线是平行且不会随着距离的增加而减弱的，因此可以产生长距离的光照效果。

聚光灯： 聚光灯是一种具有可调节角度和强度的灯光，可以模拟手电筒或舞台聚光灯的效果。聚光灯可以投射锥形光束，光照范围内的物体会受到聚光灯的照射。

面光源： 面光源是一种模拟大面积光线的灯光，可以用来模拟窗户或灯带等广泛照明效果。面光源可以设置形状和大小，可以产生柔和、均匀的光照效果。

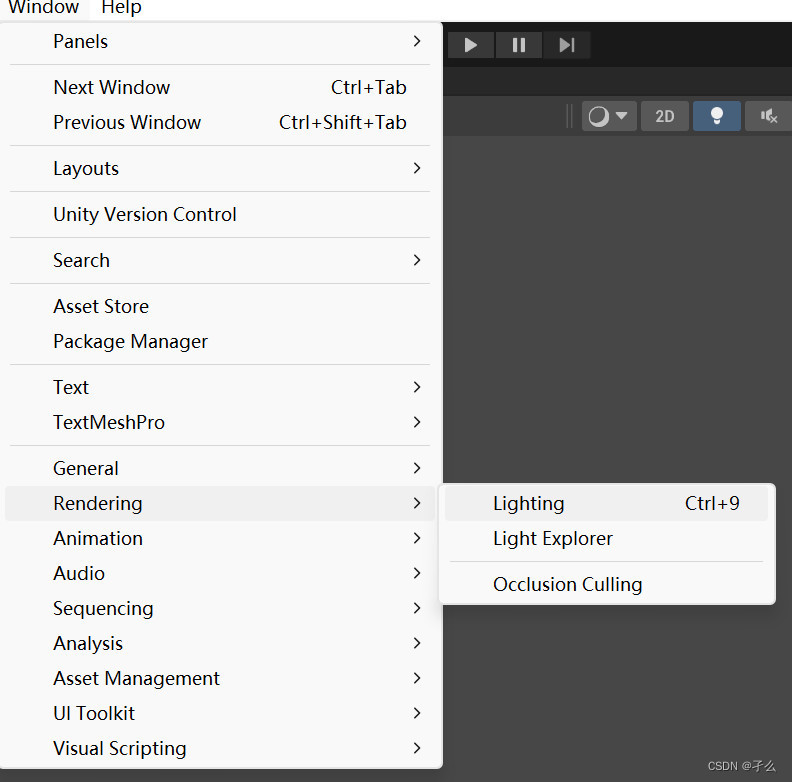

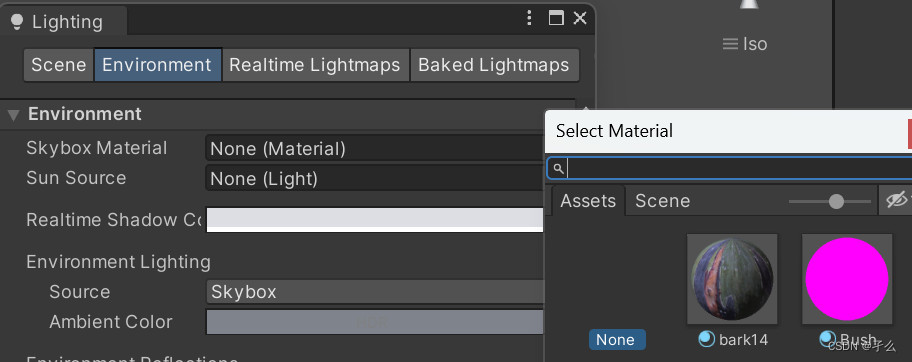

先搭建属于你的小房子，然后点击light面板中把默认的天空盒背景设置为none，接着把场景中的directional light删去，这时候，“天黑了，请闭眼”，看到黑色的盒子是正常的。

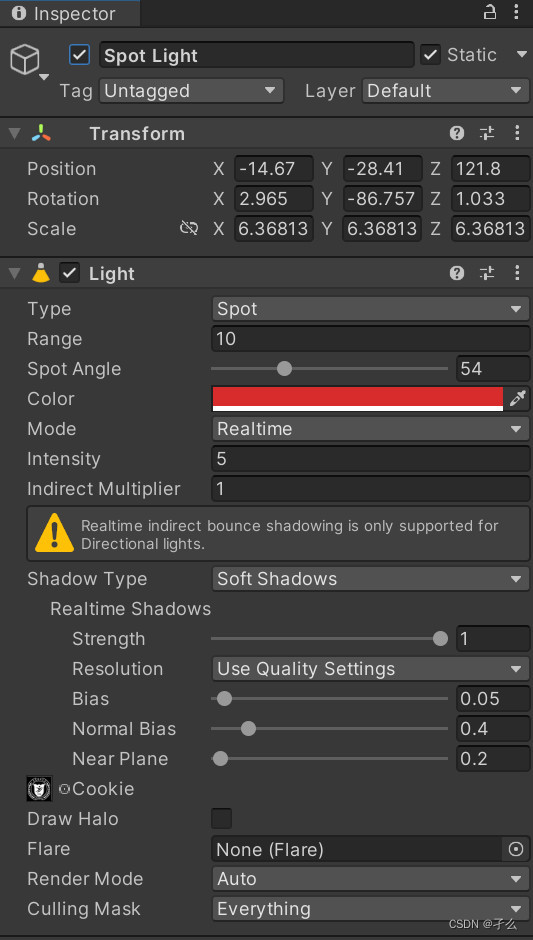

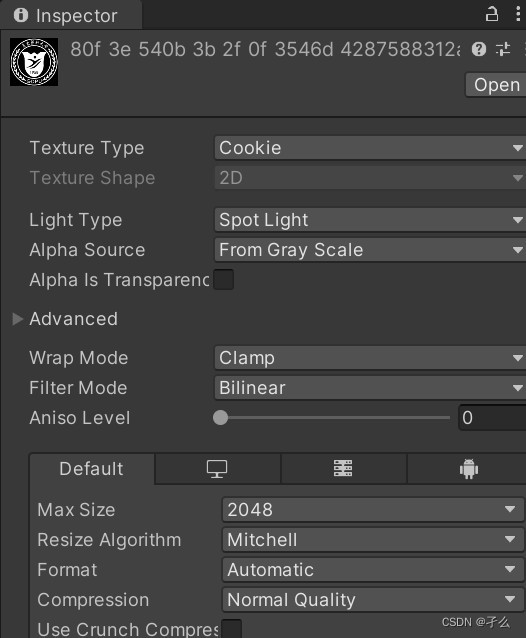

接着创建一个聚光灯，把图片改为cookie即剪影类型，然后在聚光灯的light组件设置好cookie及角度、亮度、范围等属性，移动位置，让它投到正面墙上。

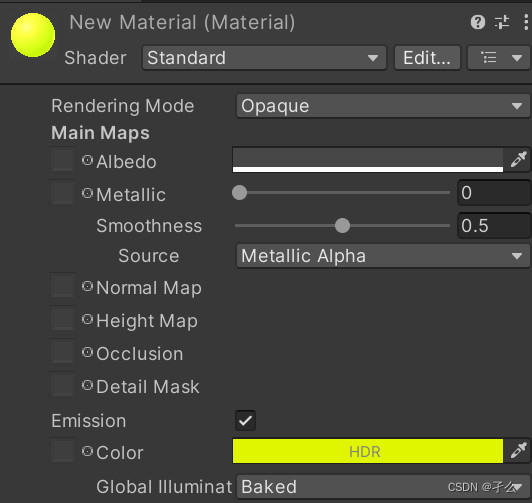

然后就是设置自发光材质球，设置好emission跟hdr，把它拖到做左边墙。



 再选中右边墙给它加面光源组件，调整光源属性。

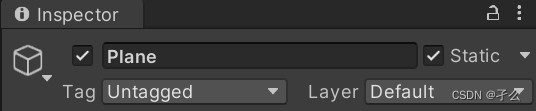

然后光照烘培贴图是作用于静态物体，把现有场景内的物体都可勾选static。

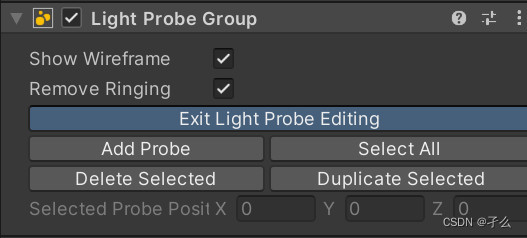

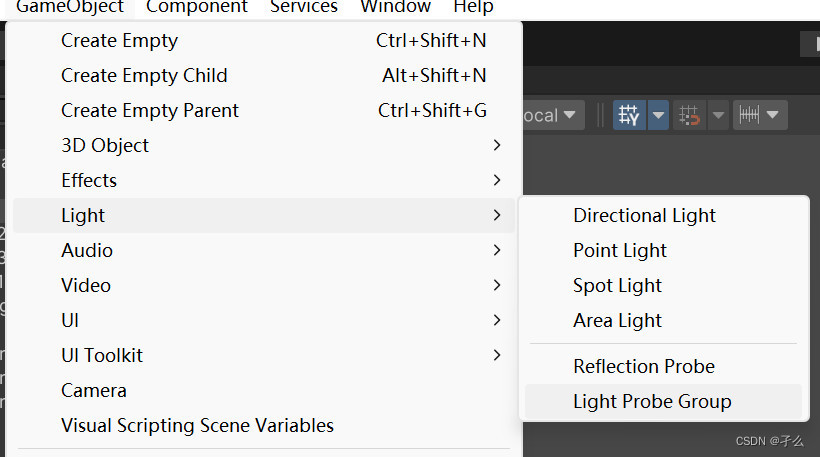

那如果想让动态的物体也被烘培到怎么处理，这就要用到光照探针了。新建一个小球在你的小黑屋中央，这个不用勾选static。然后新建光照探针组，再选中它，在inspector面板可以选择编辑点移动等操作。

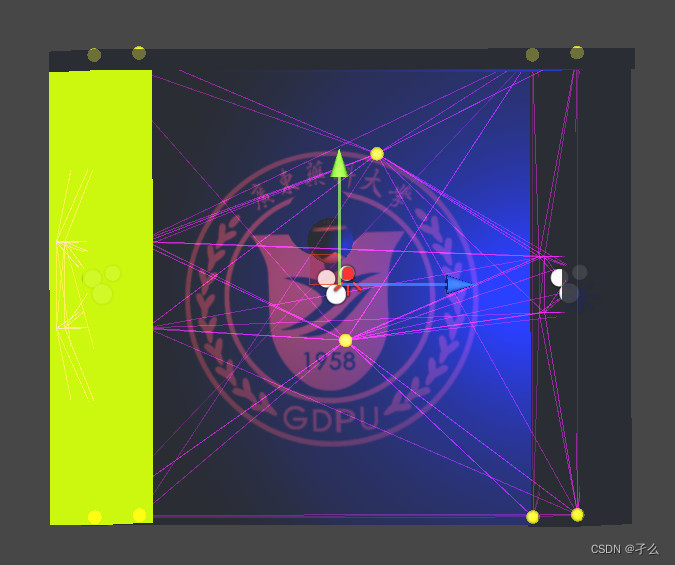

这里摆放的位置是有点说法的，但考虑到小白更想知道怎么发光，因此记一下，在明暗交界处放几个点，点越多越精确，但过多会影响性能，可以参考一下，这里用了三组探针。

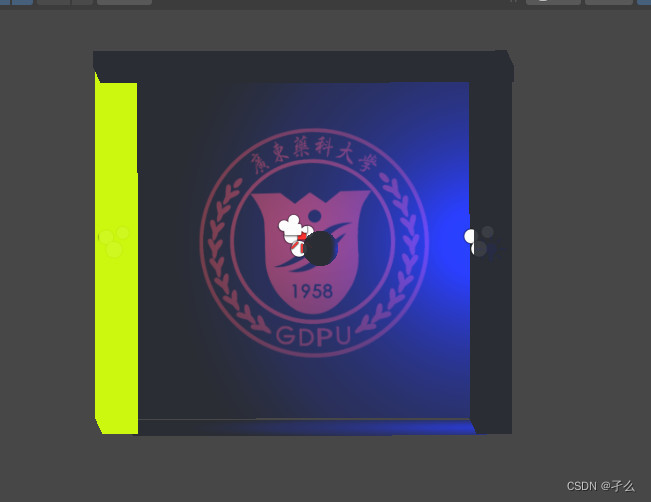

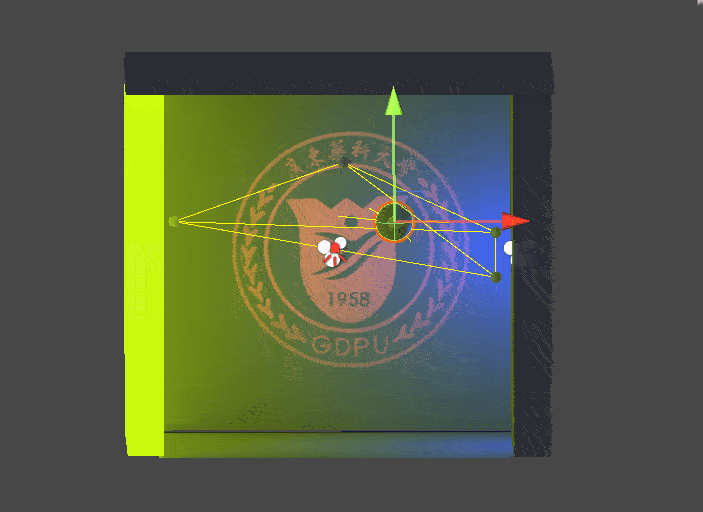

看一下你的小黑屋吧。



然后进行灯光渲染，点击generate lighting。

通过键盘移动小球看小球灯光的变化，其实在scene面板手动拖也行，多移几下，你会发现小球受探针的影响也在不断发生变化，这个光照变化还是挺好看的。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class move : MonoBehaviour
{
    public float moveSpeed = 5.0f; // 移动速度

    void Update()
    {
        //默认全局坐标系
        float horizontalInput = Input.GetAxis("Horizontal");
        float verticalInput = Input.GetAxis("Vertical");

        Vector3 movement = new Vector3(horizontalInput, 0.0f, verticalInput);
        //默认局部坐标系
        transform.Translate(movement * moveSpeed * Time.deltaTime);
    }
}



实验心得
