前言

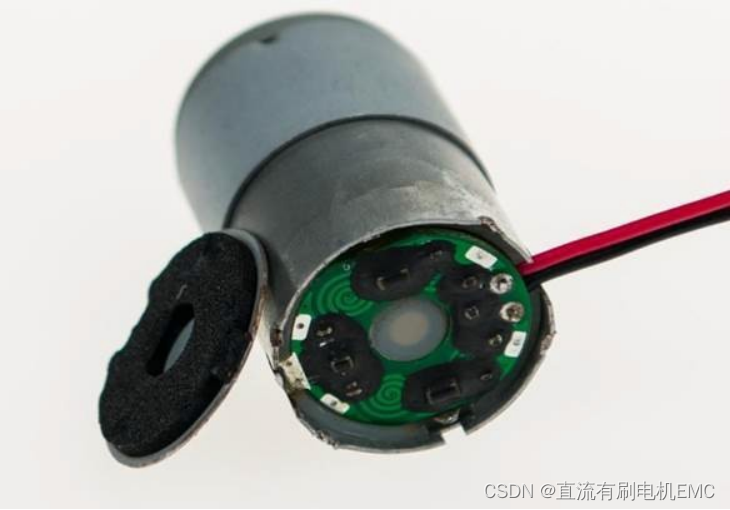

在电磁兼容领域，有一个独特的品类是众多工程人员感到棘手的——直流有刷电机也称微电机的EMC辐射发射和传导发射问题，也称RE、CE。为什么这样说，原因是有刷电机通过换向器与电刷让电机持续转动的工作原理，在此期间产生大量的电火花击穿空气形成电磁辐射，并且通过电源线耦合形成传导噪声。

为腾科技在这一领域积累了长期经验，帮助微电机行业制造厂商和有刷电机的应用客户解决这一难题。尤其是汽车零部件行业，众所周知，汽车上的机构需要马达来驱动，这也导致汽车上的各种微电机越来越多，比如大家熟知的：雨刮，洗涤泵，座椅调节，座椅按摩，尾门推杆，汽车玻璃摇窗，天窗等等都需要各种微电机，但是出于安全考虑，主机厂会对微电机的EMC噪声有自己的标准考核。我国在这方面也有国标GB/18655，欧洲有CISPR25标准。

下面为大家分享为腾科技针对有刷电机EMC测试通不过的情况所作出的相关尝试供大家参考。同时也普及一下关于电磁兼容的基础常识。

摘要：关于 EMC 关于为腾微电机EMC实际案例其他方案

· •EMC 的定义

· •EMC 干扰是什么

· •EMC 干扰怎么处理

EMC 的定义

中文名：电磁兼容性

英文名：Electro Magnetic Compatibility 是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC 包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值，简称 EMI （ interference ）；另一方面是指设备对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁抗干扰 EMS （ susceptibility ）。在这里我们主要讲 EMI，也就是电磁干扰。

EMC 干扰是什么？

· •在这里拿微电机举例：

· •由于碳刷电机的工作原理导致转动过程中碳刷与转子换向器接触断开再接触过程中产生高压电离子击穿空气，形成不同频率的射频信号从 9kHz~6GHz 甚至更高频段。这就是干扰源，干扰源通过空气传播，称为辐射干扰简称其为 RE(radiation emission ；耦合到电源线称为传导干扰简称其为 CE（conduction emission）

· •当以上干扰源在某个频段特别强烈的时候，就会对这一频段的设备产生干扰，

影响其工作和性能。比如收音机工作在 76~108（MHz）频段，GPS 设备在

1567~158（MHz）频段。

EMC 干扰怎么处理

通过滤波器件，滤波电路将 EMC 干扰（以下统称辐射）阻断或者吸收。最终将辐射消除或者降低。

例如在汽车行业针对零部件的标准 GB/T18655 等级为 1~5。5 为最高等级，根据不同需求，让零部件达到相应的等级。常见的滤波器件：电容（C），电感（L），压敏电阻，铁氧体等。电容的原理：让 AC 通过 DC 阻断用在滤波电路中的电容器称为滤波电容，在

各种滤波器电路中使用这种电容，滤波电容将一定频段内的信号从总信号中去除。电感的原理：让 AC 阻断 DC 通过电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。电感在电路最常见的作用就是与电容一起，组成 LC 滤波电路。电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。

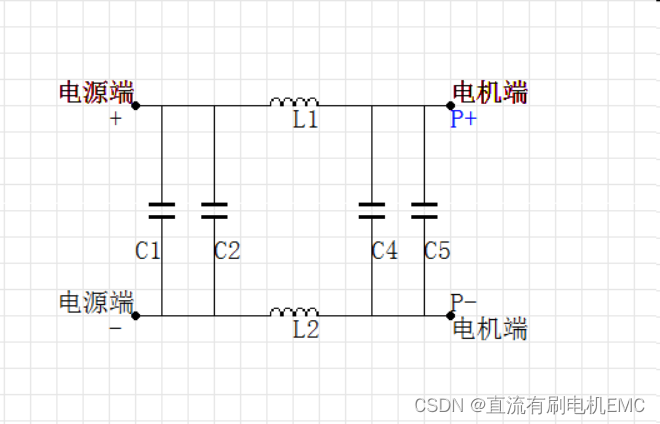

传统 LC 低通电路基本原理
