数字IC设计——SRAM的Verilog语言实现（三）（双端口SRAM）

数字IC设计——SRAM的Verilog语言实现（三）（双端口SRAM）

在FPGA设计中，经常会用到RAM，这里的RAM一般指的是静态的RAM（SRAM）。一般FPGA（如xilinx）中就有所谓的block RAM, 它就是现成的RAM资源，我们如果合理编写verilog代码，就可以使我们想要的RAM被综合成block RAM，从而节省逻辑资源，而且性能更优。
主要设计如下ram:
1)用Verilog实现一个同步双端口sram，深度16，位宽8bit。A口读出，B口写入。支持片选，读写请求，要求代码可综合。
2)用Verilog实现一个异步双端口sram，深度16，位宽8bit。A口读出，B口写入。支持片选，读写请求，要求代码可综合。
3)用Verilog实现一个同步双端口sram，深度16，位宽8bit。A口可读可写，B口可读可写。支持片选，读写请求，要求代码可综合。

一、用Verilog实现一个同步双端口sram，深度16，位宽8bit

要求：A口读出，B口写入。
支持片选，读写请求，要求代码可综合。

1. Verilog 代码实现

module mini_sp_ram #(
    parameter ADDR_WIDTH=4,
    parameter DATA_WIDTH=8,
    parameter DATA_DEPTH=16
)(
    input             clk,
    input             rst_n,
    input             csen_n,   //片选信号
    //port A signal
    input      [ ADDR_WIDTH-1:0] addr_a,    //读地址
    input      rdena_n,         //读信号
    output     reg [ DATA_WIDTH-1:0] data_a,

    //port B signal
    input      [ ADDR_WIDTH-1:0] addr_b,    //写地址
    input      wrenb_n,         //写信号
    input      [ DATA_WIDTH-1:0] data_b
);

integer i;
reg [DATA_WIDTH-1:0]    register [DATA_DEPTH-1:0];  //定义一个深度为16，位宽为8的存储器

always @(posedge clk or negedge rst_n) begin
        if (rst_n == 1'b0) begin             //初始化
            for(i=0; i<DATA_DEPTH;i=i+1) begin
            register[i] <= 8'b0000_1111;
            end
        end
        else if (wrenb_n == 1'b0 && csen_n == 1'b0) begin     //写信号低有效
            register[addr_b] <= data_b;     //写入
    end
end

always @(posedge clk or negedge rst_n) begin
        if(rst_n == 1'b0) begin           //输出初始化
            data_a <= 8'h0;
        end
        else if (rdena_n == 1'b0 && csen_n == 1'b0) begin    //读信号低有效
            data_a <= register[addr_a];     //读出
        end
        else begin
            data_a <= data_a;
        end
end


endmodule

2. 通过两个分别独立的端口data_a和data_b，rdena_n和wrenb_n分别控制读写请求信号。
   当置位信号置0时，对存储器register 进行初始化0000_1111
   写信号有效时，给一个写进内存的地址addr_b以及要写进该地址的数data_b。
   读信号有效时，给一个写进内存的地址addr_a以及要读出该地址的数data_a。

   register[addr_b] <= data_b; //写入
   data_a <= register[addr_a]; //读出

3. 测试代码testbench:

module mem_tb(

);
reg clk,rst_n,csen_n;
reg rdena_n,wrenb_n;
reg [3:0] addr_a,addr_b;
reg [7:0] data_b;
wire [7:0] data_a;

integer i;


mini_sp_ram #(.ADDR_WIDTH(4),
        .DATA_WIDTH(8),
        .DATA_DEPTH(16)
) u_ram(
.clk(clk),
.rst_n(rst_n),
.csen_n(csen_n),
.wrenb_n(wrenb_n),
.rdena_n(rdena_n),
.addr_a(addr_a),
.addr_b(addr_b),
.data_a(data_a),
.data_b(data_b)
);

//clk generate
always #5 clk = ~clk;

initial begin
    clk = 1'b1;
    rst_n = 1'b0;
    csen_n = 1'b1;
    wrenb_n = 1'b1;
    rdena_n = 1'b1;
    addr_a = 'b0;
    #30
    rst_n = 1'b1;
    csen_n = 1'b0;
    #5

    @(posedge clk)
    wrenb_n = 1'b0;   //写信号有效
    for (i=0;i<16;i=i+1)begin
            @(posedge clk) begin
                addr_b = i;					//存储器每一个地址号
                data_b = 8'b0000_0000+i;    //每个循环向存储器中写入一个数据
            end
    end

    #30
    wrenb_n = 1'b1;
    @(posedge clk)
    rdena_n = 1'b0;   //读信号有效
    for (i=0;i<16;i=i+1)begin
            @(posedge clk)begin
                addr_a = i;         //每个循环向外部data_a读出一个存储器地址内的数值
            end
    end

    #30
    csen_n = 1'b1;
    //200s stop
    #100 $stop;
end

endmodule

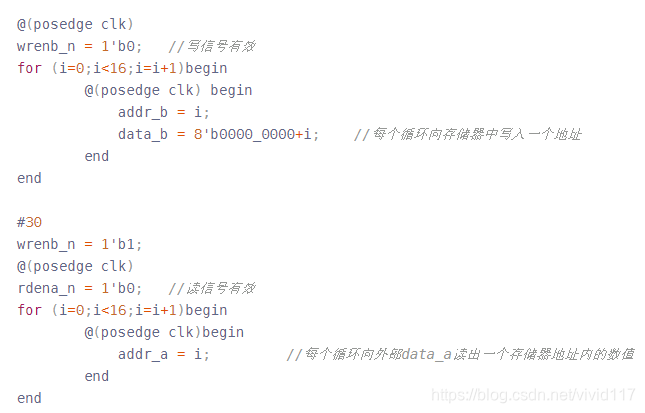

其中测试过程中在连续的时钟周期内，产生一串读写地址:

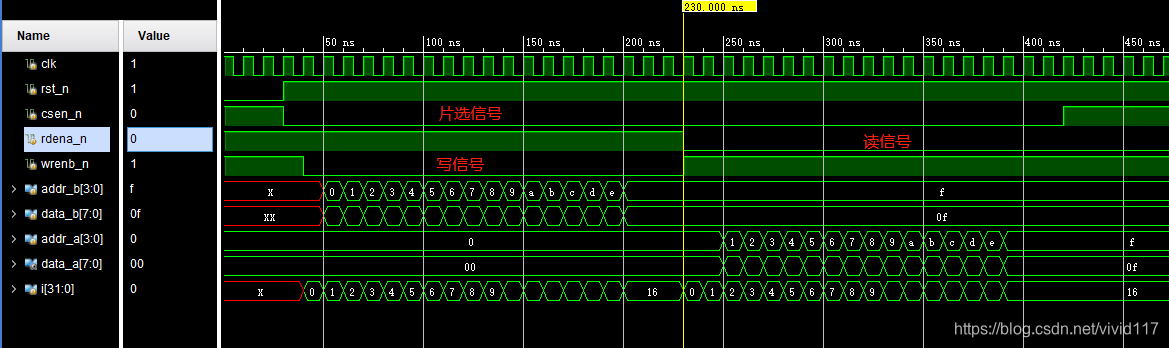

4. 测试结果：

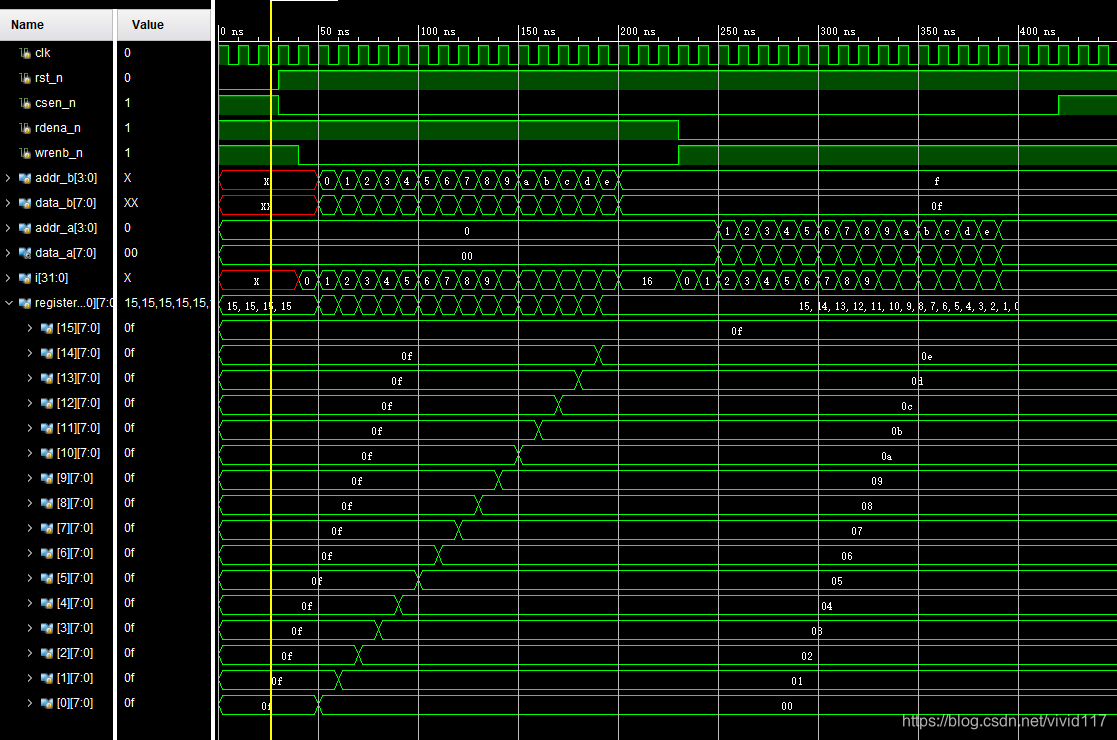

   下图可以看到仿真过程中存储器 register 中数据值。


二、用Verilog实现一个异步双端口ram，深度16，位宽8bit

要求：
A口读出，B口写入。
支持片选，读写请求，要求代码可综合。

module Dual_Port_Sram
#(
    parameter           ADDR_WIDTH  =   4,
    parameter           DATA_WIDTH  =   8,
    parameter           DATA_DEPTH  =   16
)
(
    input               clka,
    input               clkb,
    input               rst_n,
    input               csen_n,
    //Port A Signal
    input       [ADDR_WIDTH-1:0]   addra,
    output   reg   [DATA_WIDTH-1:0]   data_a,
    input               rdena_n,
    //Port B Signal
    input       [ADDR_WIDTH-1:0]   addrb,
    input               wrenb_n,
    input       [DATA_WIDTH-1:0]    data_b
);

integer     i;
reg     [DATA_WIDTH-1:0]   register[DATA_DEPTH-1:0];

always @(posedge clkb or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        for(i = 0; i < DATA_DEPTH; i = i + 1)
            register[i] <= 'b0000_1111;
    end
    else if(wrenb_n == 1'b0 && csen_n == 1'b0)
        register[addrb] <= data_b;
end

always @(posedge clka or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        data_a <= 0;
    end
    else if(rdena_n == 1'b0 && csen_n == 1'b0)
        data_a <= register[addra];
    else
        data_a <= data_a;
end

endmodule

2. 两者的唯一区别就是时钟的不一样（异步时钟，一般设计中避免使用）

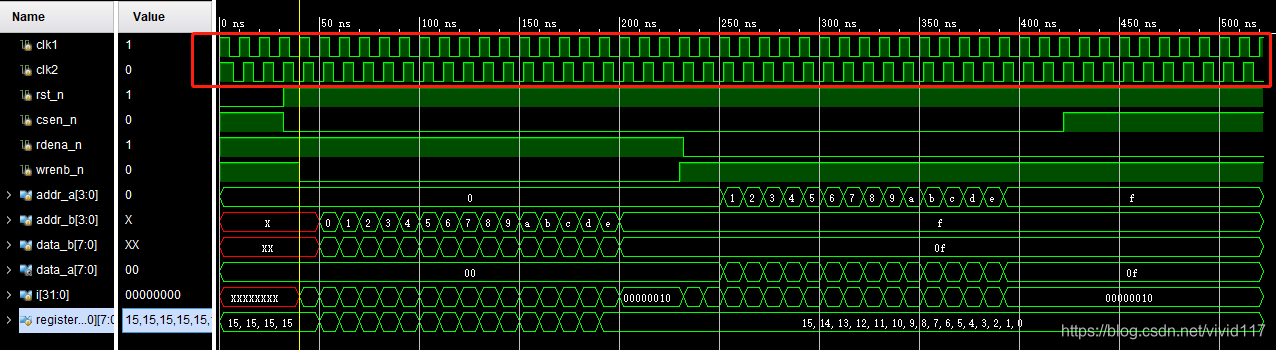

3. 仿真测试结果：

//clk generate
always #5 clk1 = ~clk1;

initial begin
    clk2 = 1'b1;
    #2
    forever #5 clk2 = ~clk2;
end

三、用Verilog实现一个同步双端口sram，深度16，位宽8bit。

要求：A口可读可写，B口可读可写。
支持片选，读写请求，要求代码可综合。

module M_Dual_Port_RAM(
    input           clk,
    input           rst_n,
    input           cs_n,
    //Port A Signal
    input   [7:0]   dina,
    input   [3:0]   addra,
    output reg [7:0]   douta,
    input           wra_n,
    input           rda_n,
    //Port B Signal
    input   [7:0]   dinb,
    input   [3:0]   addrb,
    output reg [7:0]   doutb,
    input           wrb_n,
    input           rdb_n
);

integer i;
reg     [7:0]   register[15:0];

always @(posedge clk or negedge rst_n)begin
    if(rst_n == 1'b0)begin
        for(i = 0; i < 16; i = i + 1)begin
            register[i] = 0;						//存储器初始化
        end
    end
    else if(wra_n == 1'b0 && cs_n == 1'b0)			//a写入，给定一个addr值，写入一个数据进存储器
        register[addra] <= dina;
    else if(wrb_n == 1'b0 && cs_n == 1'b0)			//b写入
        register[addrb] <= dinb;
end

always @(posedge clk or negedge rst_n)begin
    if(rst_n == 1'b0)begin							//输出端口初始化
        douta <= 0;
        doutb <= 0;
    end
    else if(rda_n == 1'b0 && cs_n == 1'b0)begin
        douta <= register[addra];					//a读出
        doutb <= doutb;
    end
    else if(rdb_n == 1'b0 && cs_n == 1'b0)begin
        doutb <= register[addrb];					//b读出
        douta <= douta;
    end
    else begin
        douta <= douta;
        doutb <= doutb;
    end
end

endmodule

仿真测试代码在此处略去，和之前基本相似。有兴趣可以自己动手编写仿真。
