5. AMBA总线协议（五）—— AXI3 协议接口信号介绍1

1. AXI 协议介绍：

a. AXI协议

6. AMBA AXI协议主要用于高性能，高频率系统设计，并且有很多特性支持AXI可以应用于高速的互连架构
7. 最新AMBA 接口（指AXI 3）主要目标：

1) 高带宽、低延迟的设计
2) 不需要桥接器就可以工作在高频
3) 满足更广的组件接口的要求
4) 很适合具有初始化延迟高的内存控制器
5) 灵活性，在互连架构的实现上具有灵活性
6) 向下兼容AHB，APB接口

3. AXI协议的关键特征：

1) 地址控制和数据相分离；
2) 支持使用字节STROBE进行非对齐数据传输
3) 突发事务只需要提供地址
4) 读、写数据通道分离，实现更低成本的直接访问内存（DMA）
5) 支持多Outstanding 地址
6) 支持乱序传输实现
7) 流水线

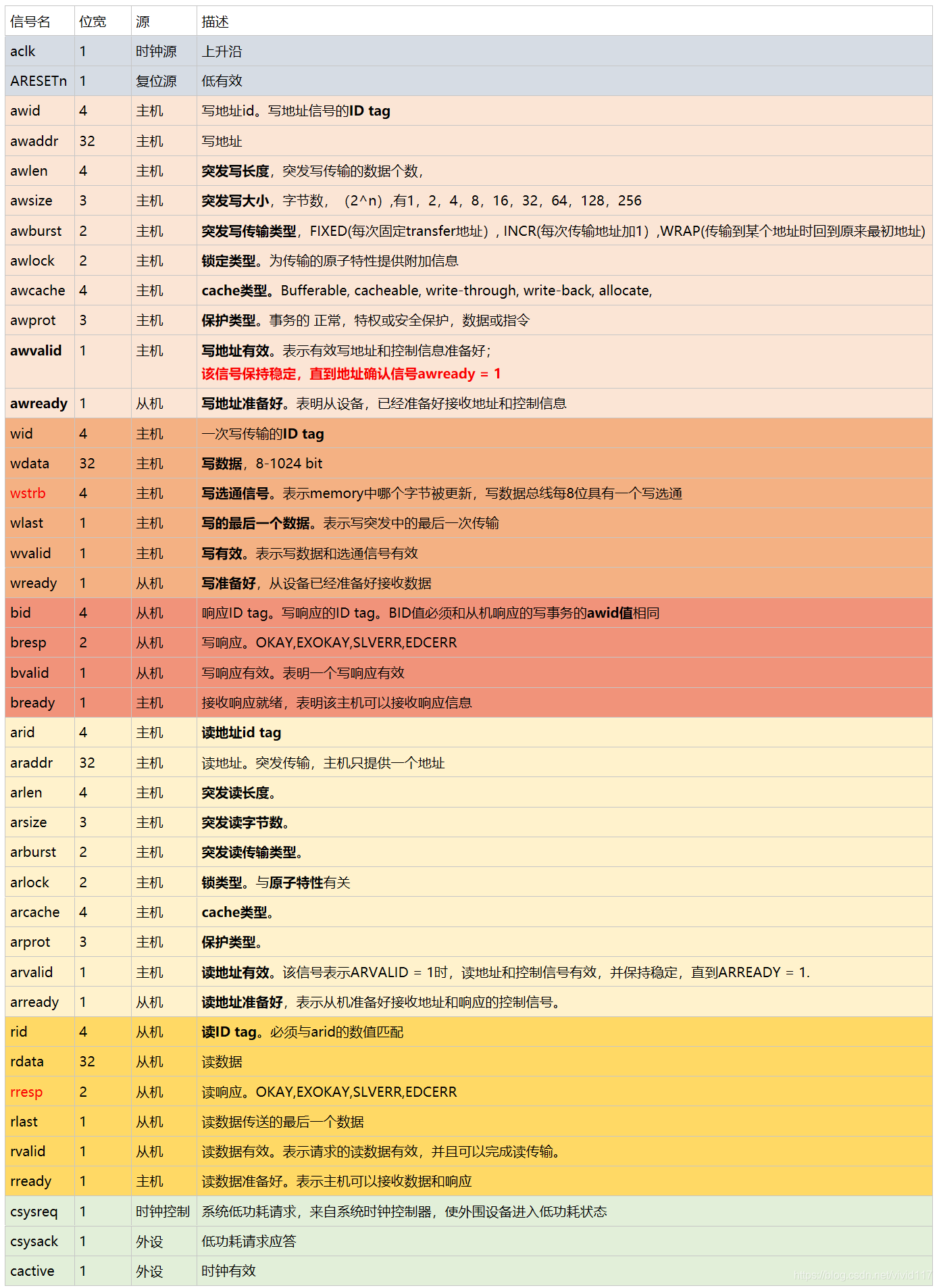

b. 接口信号

2. AXI通道

1. 读、写地址通道

i) 读写事务都有自己单独的读、写地址通道，地址通道携带传输所需的所有的地址和控制信息
ii) AXI协议支持：
	One. 不同长度LEN的突发，1-16传输/一个burst
	Two. 突发传输SIZE 8- 1024 bit
	Three. 回环WRAP，增量INCR，非增量NON-INCR
	Four. 原子操作，使用独占、锁定访问
	Five. 系统级cache,和buffer控制
	Six. 安全和私有访问

2. 读数据通道

读数据通道将读数据和读反应信息将从设备发送给主设备
	i) 数据bus，位宽8-1024 bit
	ii) 读响应，表明读传输事务完成的状态

3. 写数据通道

写数据通道，将写数据从主机发送到从机:
	i) 数据bus，位宽8-1024 bit
	ii) 一个字节通道strobe，表明数据bus上哪一个字节是有效的

4. 写响应通道

写响应通道提供了写传输事务中，从机回应的信息
每次burst完成后会提供完成信号，并不是一次burst传输中，每次传输都会给出，而只在最后完成时给出；
