MIPI CSI-2笔记（5） -- Low Level Protocol（Data Identifier，Virtual Channel Identifier，Data Type字段结构）

Data Identifier

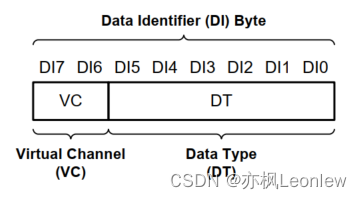

        数据ID（数据标识符）字段，长度为1个字节，包含了虚拟通道VC和数据类型DT字段。VC字段在DI字节里的最高的两位中体现。数据类型DT字段是DI字节里的低6位。

 Virtual Channel Identifier

        虚拟通道ID（虚拟通道标识符）字段，是一个4-bit或5-bit的ID，用来区分数据流中不同的逻辑数据通道。

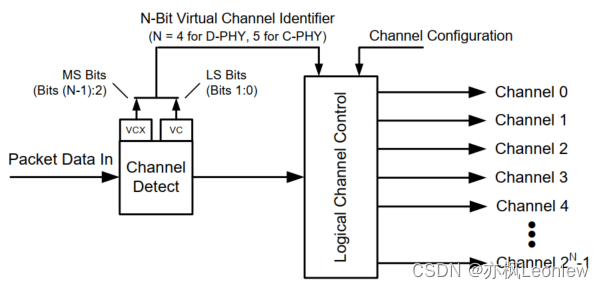

         虚拟通道ID的最低有效2个bit拷贝自VC字段，高有效的2（D-PHY）或3（C-PHY）个bit来自VCX字段。VCX字段在包头PH中，之前的笔记中已经给出，如果不清楚请先看LLP的第一篇笔记。接收器会从收到的包头PH中提取出虚拟通道ID，并且解复用(de-multiplex)交织的视频数据流到它们合适的通道去。最大支持N条数据流，N为16（D-PHY）或32（C-PHY）。合法的通道ID值范围是0到N - 1。外设的虚拟通道ID要合理编程设置，以便让host处理器来控制数据流如何解复用。

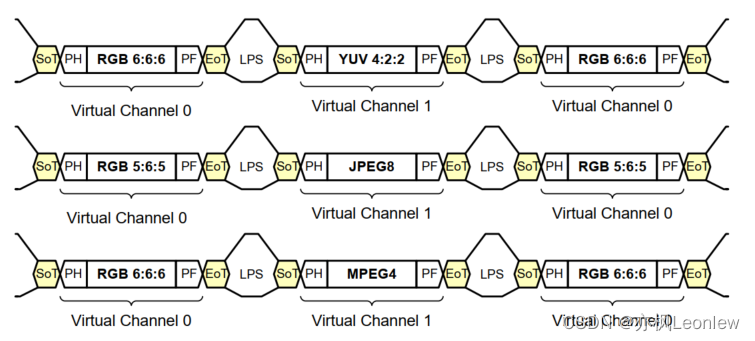

 交织的视频数据流示例

        Host处理器侧从外设接收数据包，如果外设是早期的CSI-2规范版本，并不支持VCX字段，那么host处理器侧对这类设备的数据包中的VCX字段要当成0处理。类似的，如果host处理器侧遵循早期的CSI-2规范版本，不支持VCX字段，则支持VCX字段的外设要将所有发送给host的数据包中的VCX字段设置为0。具体实现方法上如何让host处理器侧和外设满足规范，并不在规范讨论范围内。

Data Type

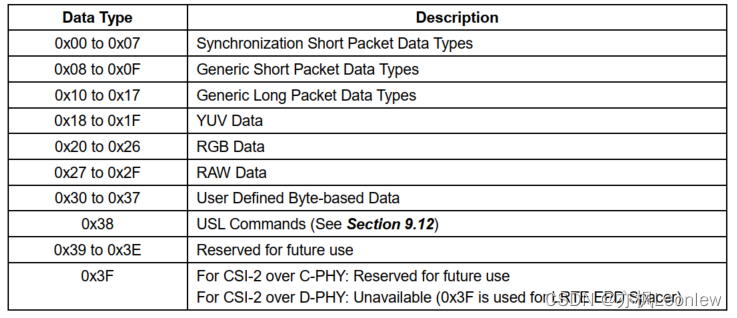

        数据类型字段指定了载荷数据（Payload Data）的格式和内容，最大支持64种数据类型（并非全部都使用了）。从下表可以看出，有8大类不同的数据类型，每一类中又有细分的编码（最大的一组有9个细分类型）。

        前两个大类属于短包数据类型，剩下的六个大类属于长包数据类型。

        对于短包数据和长包数据的细节，后续笔记会给出。
