手把手教你学会 Xilinx PCIE/XDMA 读写DDR系列（一） DDR/MIG配置详细步骤

因最近想通过PCIE把数据从FPGA传到PC，借此机会和大家一起学习XDMA读写DDR

制作不易，记得三连哦，给我动力，持续更新！！！

完整工程文件下载：XDMA读写DDR工程   提取码：4sxh

----------------------------------------------------------------------------------------

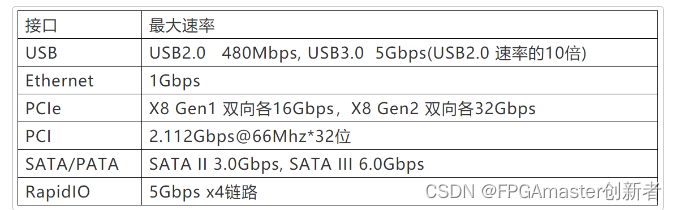

在实现FPGA和处理器、PC、ARM打交道的时候，有很多种方式进行通信，具体有以下几种实现方式：

由上图可以看的出来，PCIE的优势远远大于其他的通信方式，并且通信速度也是最快的一种，最高可以达到128Gbps。

Xilinx从15年前，V4系列开始，一直在PCIe的解决方案上深耕，提供众多的应用方案级的解决方案，方便用户专注于自己的应用。早期，Xilinx提供的有Application Notes，例如XAPP859，XAPP1052等，构建了基本的双向数据传输。当时一些第三方公司，类似于PLDA，NwLogic也出针对Xilinx FPGA的PCIe传输方案。

后来，Xilinx团队2017年附近推出XDMA解决方案，并持续增加功能、修正Bug，到目前为止，XDMA已经成为一个功能强大、成熟稳定的Xilinx FPGA解决方案。功能上涵盖了SG功能，AXI-Lite功能，多通道分离，AXI-MM和AXI-Stream支持等。稳定性上，经过4年的逐步完善，目前已经有众多的客户基于这套方案实现产品，涵盖医疗、电力、通讯、数据中心等各种应用。
最重要的是，XDMA是免费的！！

多余的废话我也不多说了，我知道大家最想看的是如何实现这种通信方式，直接上干货，手把手教大家实现PCIE/XDMA 读取DDR：

一、DDR/MIG配置详细步骤

首先本节先给大家介绍DDR/MIG的配置步骤

1、硬件设备

本次设计我采用的是Xilinx家的zynq100芯片：xc7z100ffg900-2，本次设计只用到PL部分，所以支持PCIE的FPGA开发板也可以按照我的步骤进行实现，vivado版本为vivado2018.3

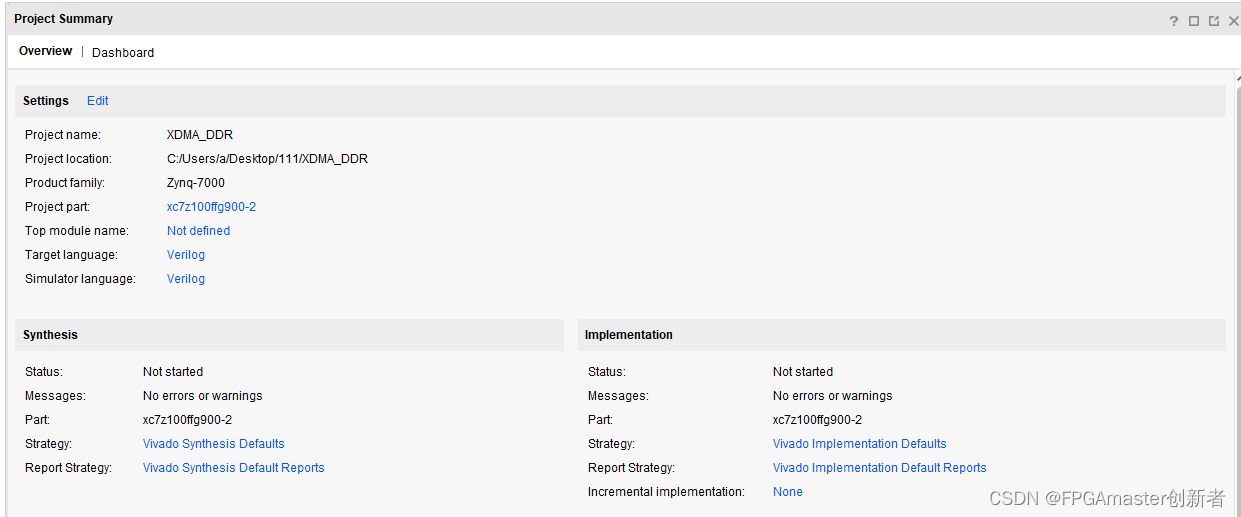

首先基于你的芯片，建立一个工程

​

2、建立工程

本次设计采用BD块进行设计，设计起来更加方便

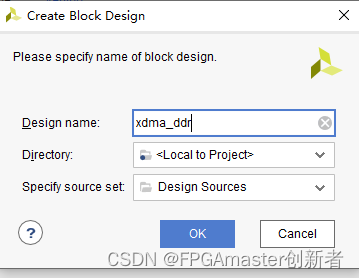

1、在第一步的基础上，建立一个BD块

​

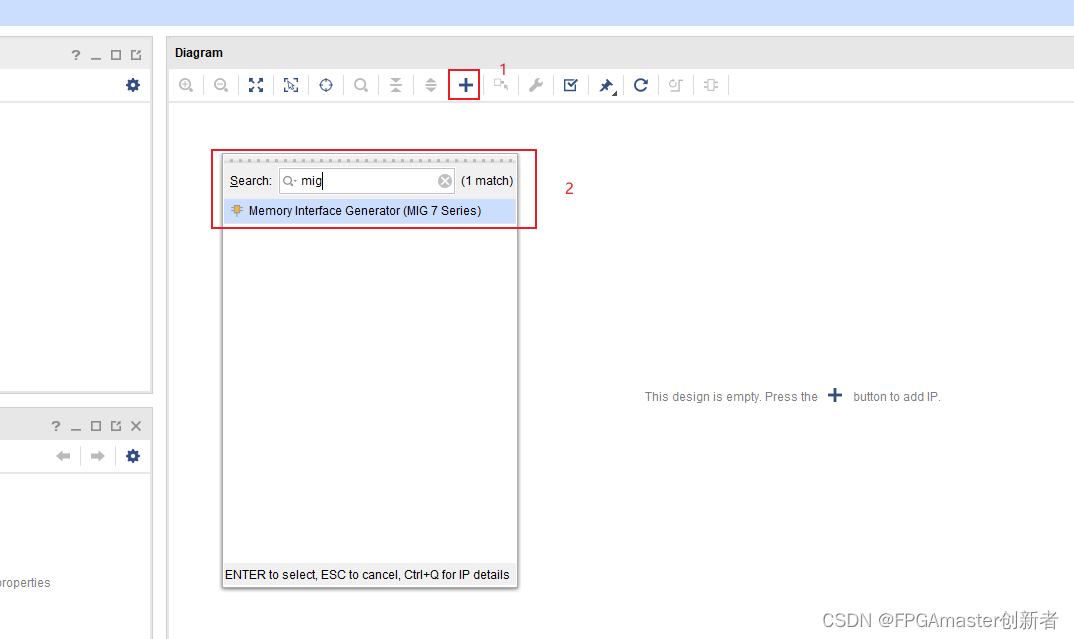

2、并添加MIG这个IP到设计中：

​

3、配置MIG

1、双击MIG这个ip：

​

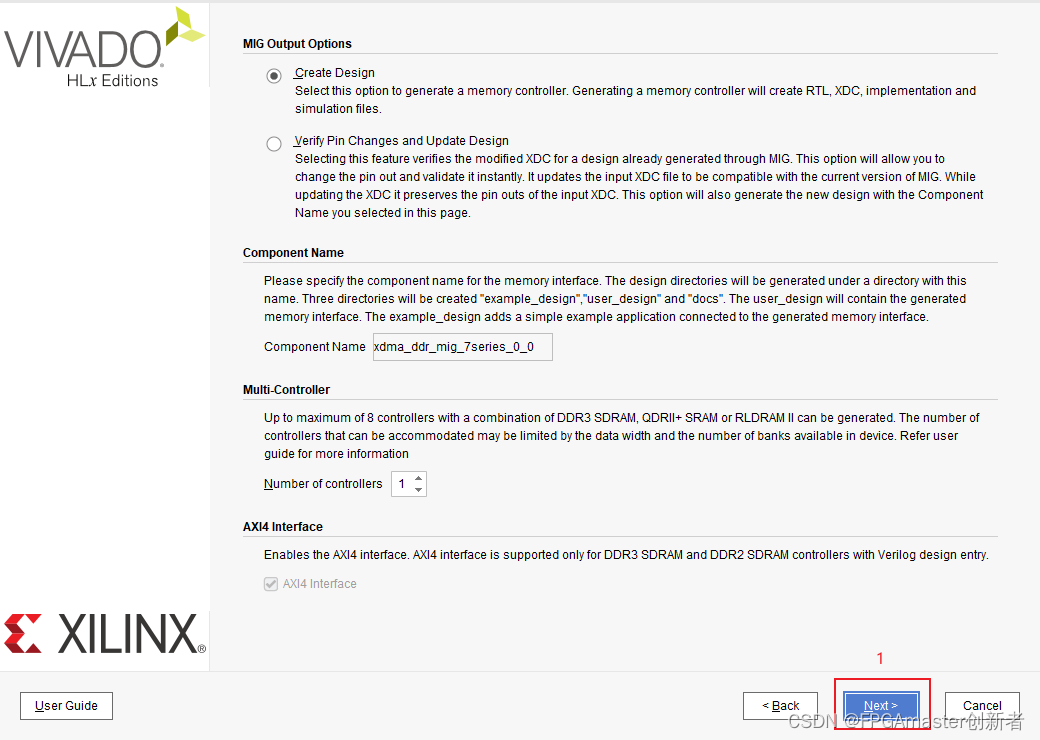

2、创建一个新的设计，选择AXI4接口

​

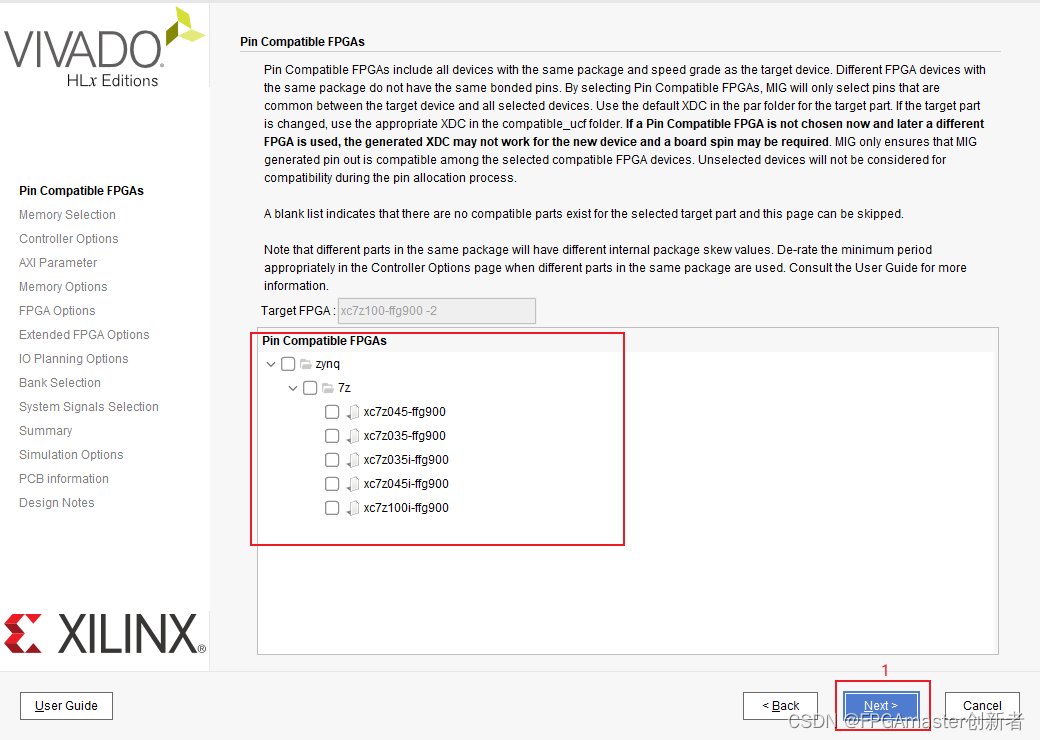

3、选择兼顾其他的FPGA型号，这里选择不兼容

​

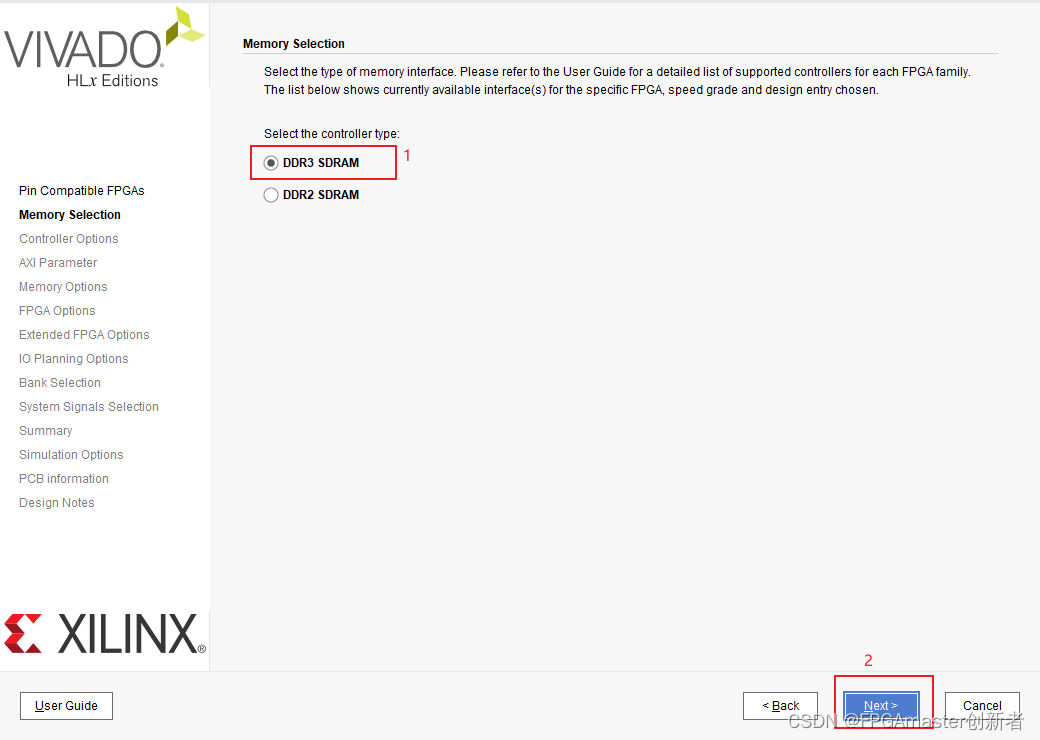

4、选择DDR3：

​

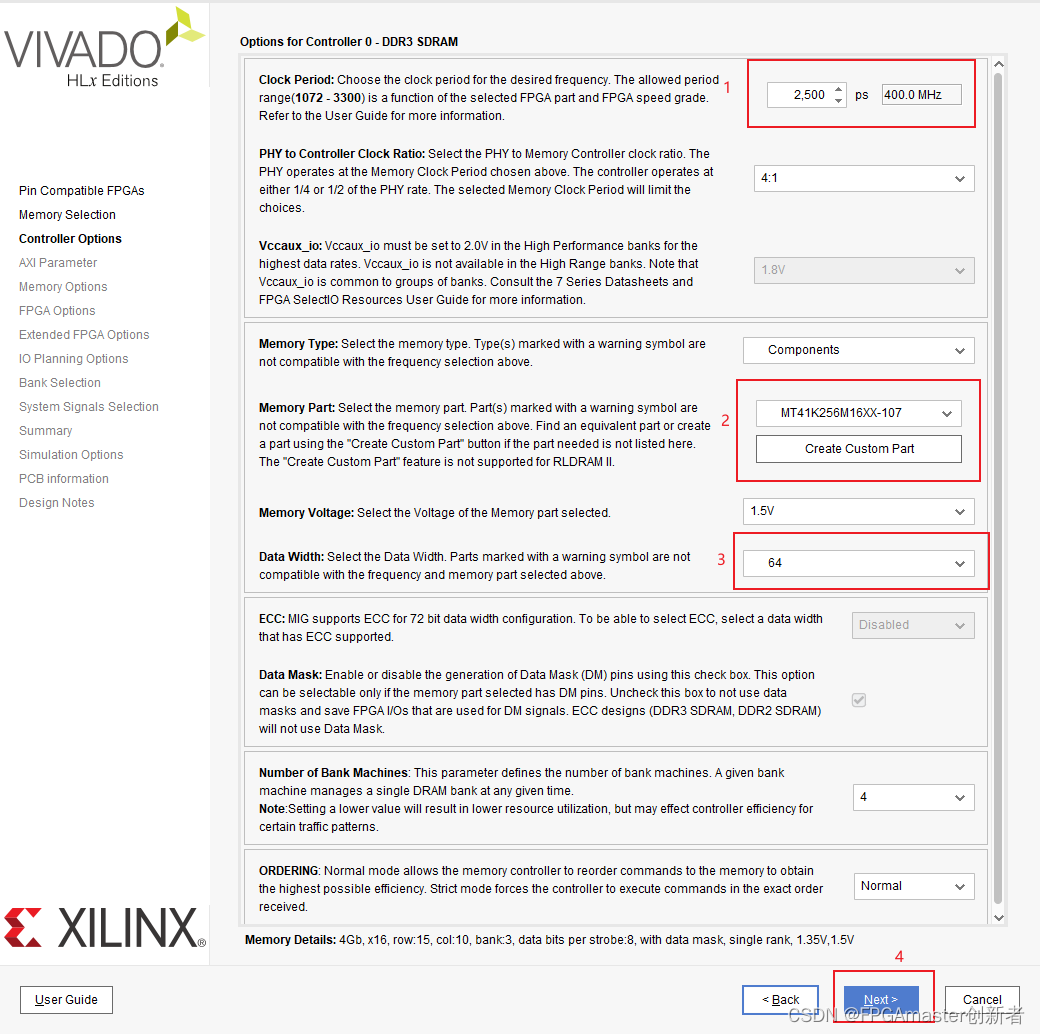

5、时钟配置、DDR选型：

端口名称	说明	值
Clock Period	IP的主时钟频率，由MIG内部PLL生成	400MHz
PHY to Controller Clock Ratio	物理侧到控制器时钟的比例         400M / 4 = 100M         这个100M为MIG IP 输出的ui_clk	4:1
Memory Type	存储设备类型	Components
Memory Part	DDR型号	MT41K256M16-107
Data Width	数据位宽（取决于有几片DDR，和M*判断） 例如：板子有4片MT41K256M16的DDR            16 * 4 = 64        也可以根据你的DDR引脚分配中的dq来看	64

​

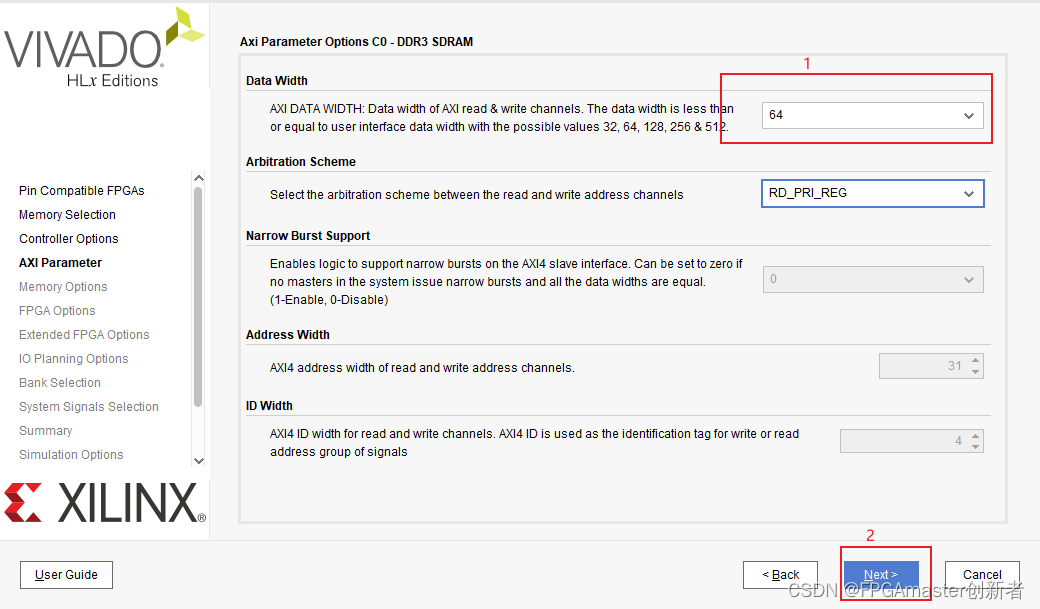

6、DDR内部的选项：

Data Width：此时这个为MIG IP的读写位宽，这个如果和前面保持一致，肯定没问题，但是也可以提高一点（提高后性能更快），但是也不能太高，太高可能会出现问题。（这个DATA Width是你的IP例化的时候的端口位宽）

不和前面位宽一致，并不会影响DDR读写数据，因为前面的interconnect IP 会把位宽转化为MIG IP的位宽

如果硬件有问题的话，尽量把这个调高点，可以降低数据时钟速度，

例如：你的数据位宽为64，你这个地方选择256，主时钟频率为400M

那么实际运行的时钟就会为400/（256/（64*2））= 200M

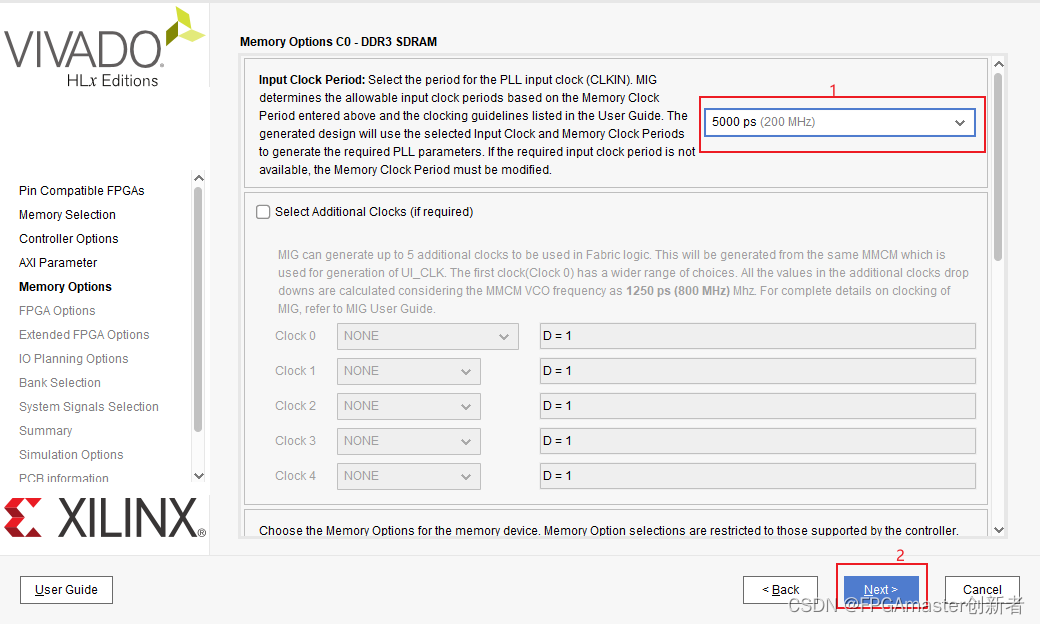

7、系统时钟：

选择你开发板给DDR的时钟，我的板子给的是200M，其余保持默认

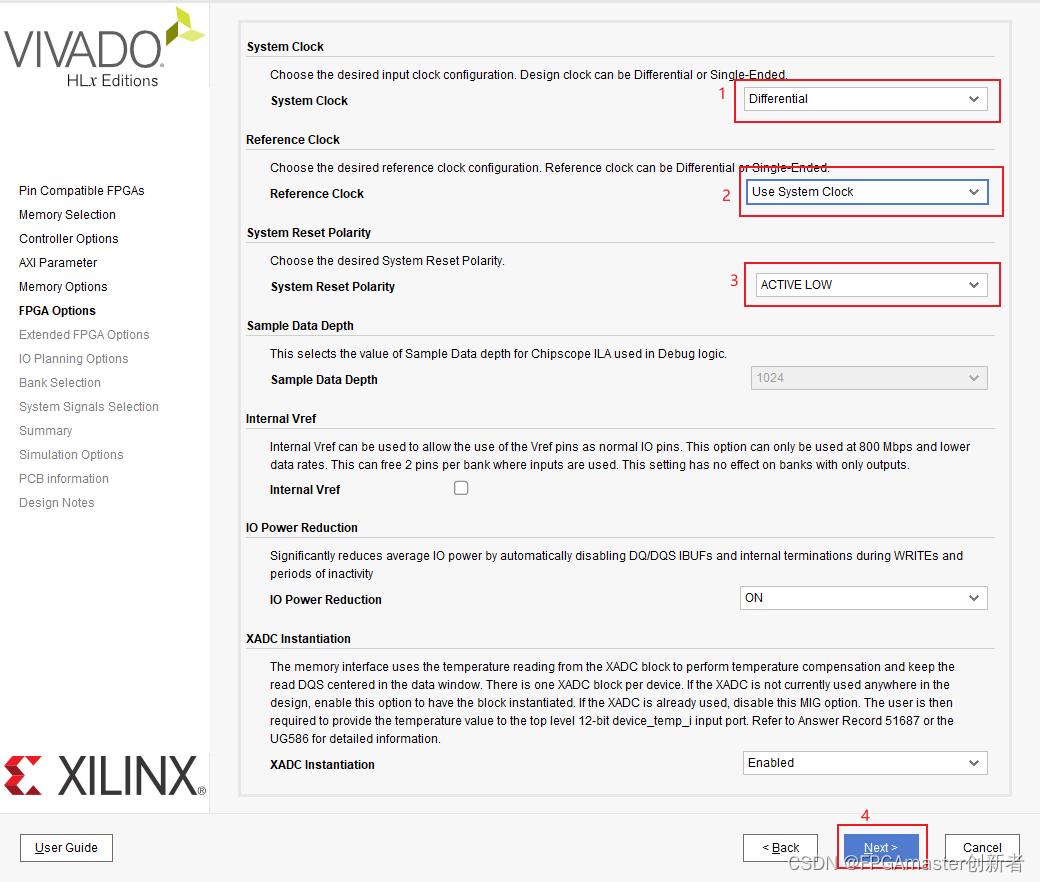

8、参考时钟、复位类型：

1、System Clock:输入时钟类型，根据板子自身选择，我这里选择查分类型

2、Reference Clock：参考时钟类型，跟随系统时钟

3、System Reset Polarity ：系统复位类型，选择低电平复位

4、NEXT

9、电气属性：

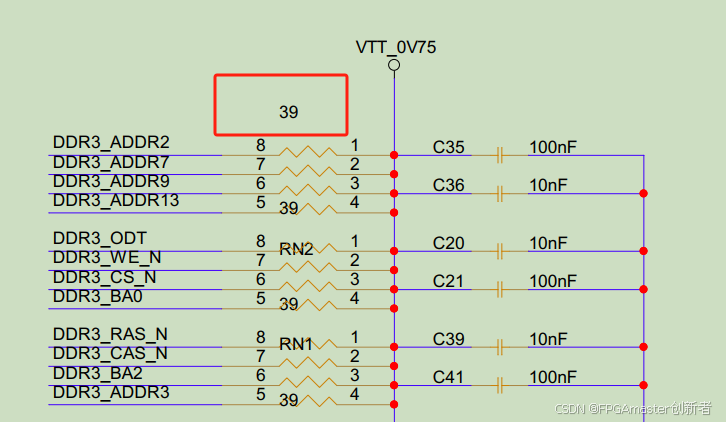

根据自己的硬件选择，此次设计为39，所以选择40Ohms即可

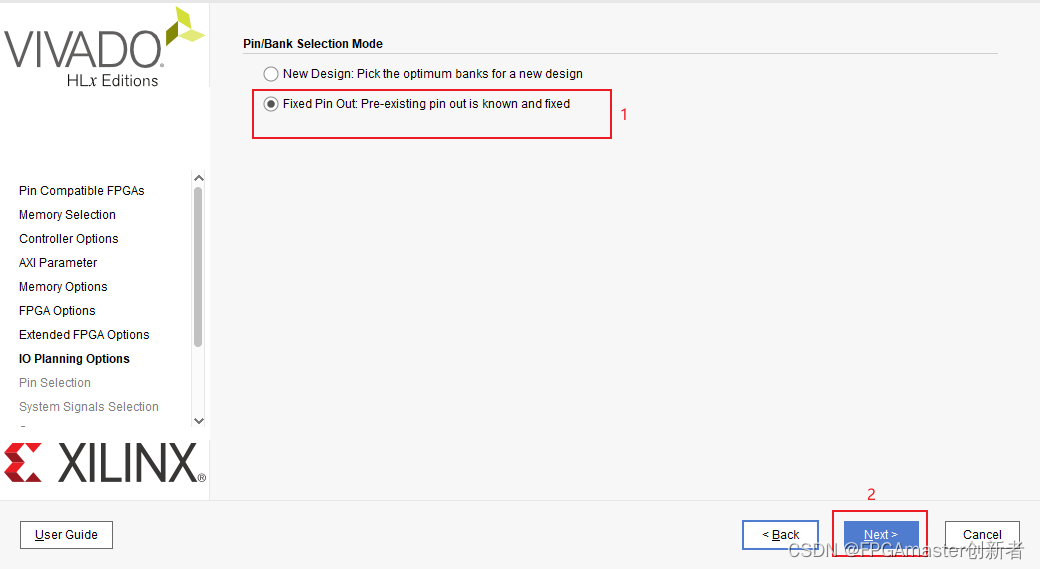

10、管脚分配模式：

选择第二个，可以导入.ucf文件

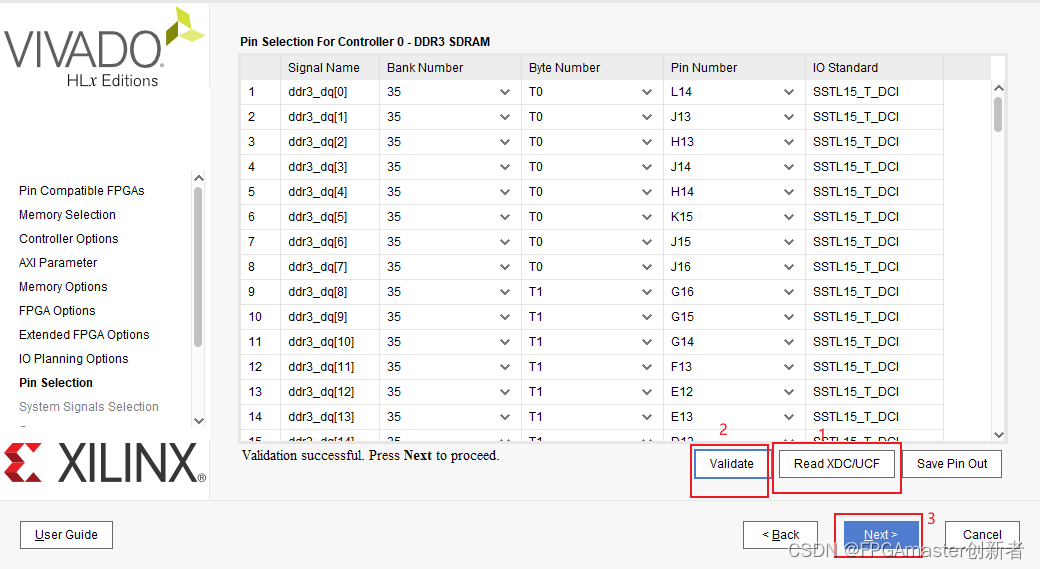

11、导入.ucf文件：

1、首先读取.ucf文件

2、然后需要验证这个文件，才可以点击next

3、NEXT

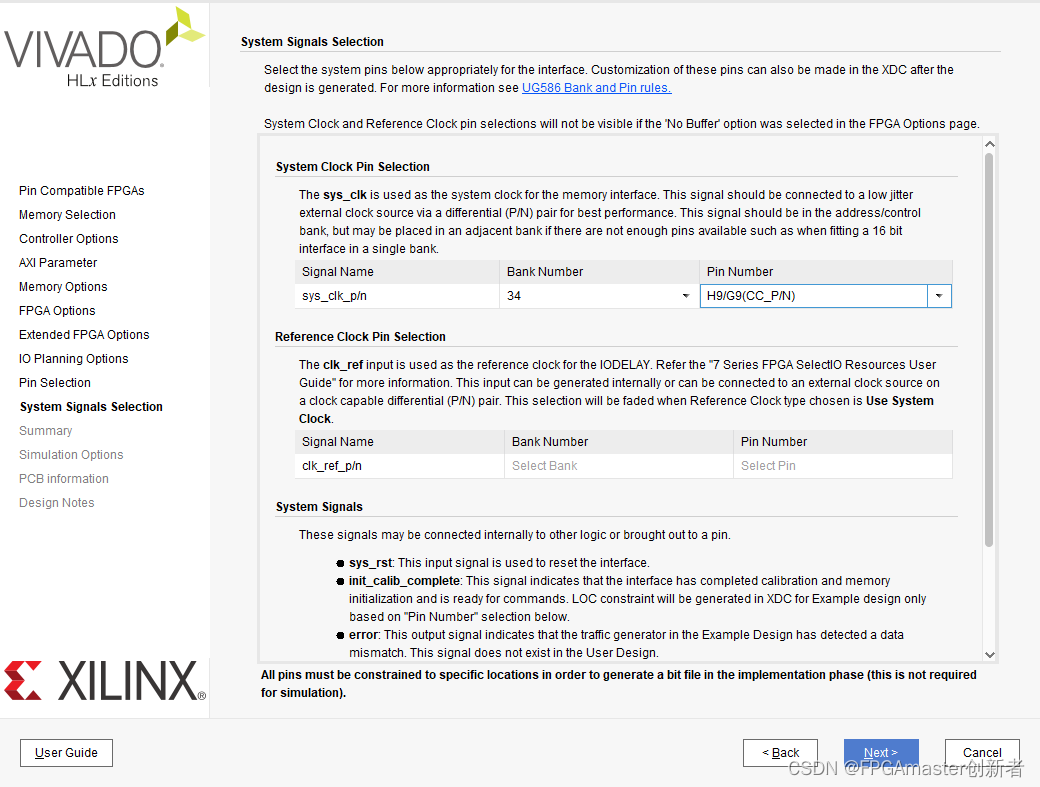

12、时钟、复位管脚分配：

可以直接在这里分配DDR的约束，如果在这里勾选过了，在xdc文件就不需要约束了

我这边选择一下我的DDR时钟引脚（根据原理图选择自己的）

13、然后就是一路next，这样MIG的ip就已经配置完了

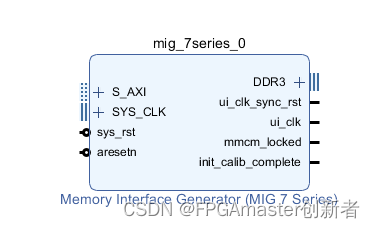

4、MIG接口说明

S_AXI：AXI数据总线

sys_rst：DDR系统复位（可以在MIG内设置高低电平有效，3.8节介绍）

sys_clk_i：DDR系统时钟（可以由MIG里面进行配置,3.7节介绍）

aresetn：AXI总线数据的复位

DDR3：DDR引脚接口

ui_clk_sync_rst：MIG输出的复位信号，一般配合ui_clk使用

ui_clk：MIG输出的时钟（可以由MIG进行配置，3.5节介绍）

mmcm_locked：MIG内部时钟管理单元（MMCM）是否锁定的信号，为高（1）时，表示 MMCM 已经稳定工作并输出一个正确的时钟信号ui_clk。

init_calib_complete：内存控制器初始化是否完成的信号，为高（1）时，表示初始化过程已经完

完整工程文件下载：XDMA读写DDR工程   提取码：4sxh

---

下一节讲解 XDMA这个IP的配置，并连接这两个IP
