Orcad Captue元件标号下方有一个横线

最新推荐文章于 2024-08-10 14:54:44 发布
最新推荐文章于 2024-08-10 14:54:44 发布
阅读量2.6k 收藏 12
点赞数 3
分类专栏： Orcad Capture
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wang_ze_ping/article/details/113806037
版权

原理图 元器件 下划线 消除方法 标号修改
关键词由CSDN通过智能技术生成

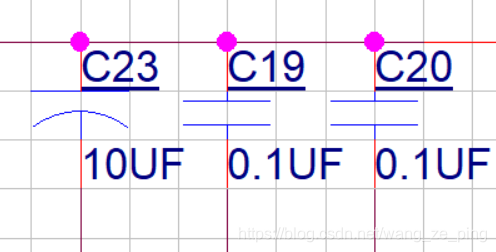

例如有时原理图的标号下方出现横线，如下图所示：
图一

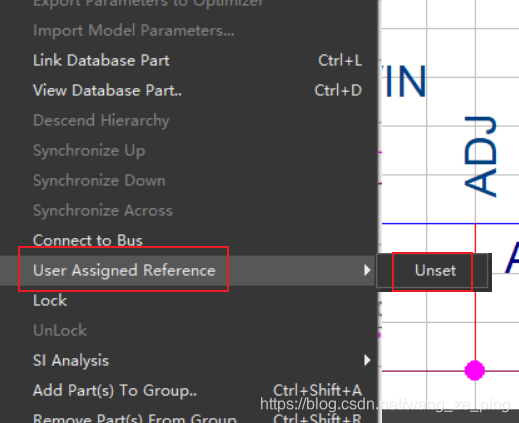

这是由于画原理图的时候修改过标号，因此会出现下划线；消除办法，选中元器件，右键，设置如下图所示：
图二

Orcad Capture 16.6放置器件修改位号出现下划线解决办法
