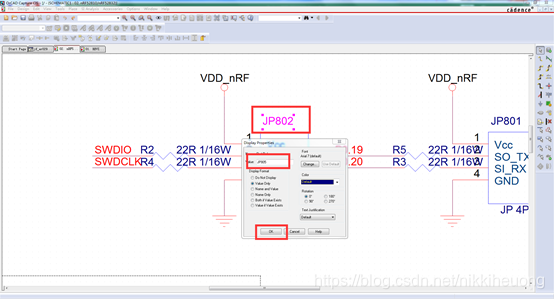

在原理图中修改元件名称时，改完后名称下会出现下划线。（例如下图，将JP802 改成 JP805）
在这里插入图片描述

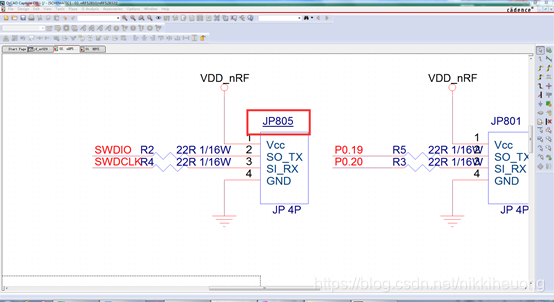

改后名称下方出现下划线
在这里插入图片描述

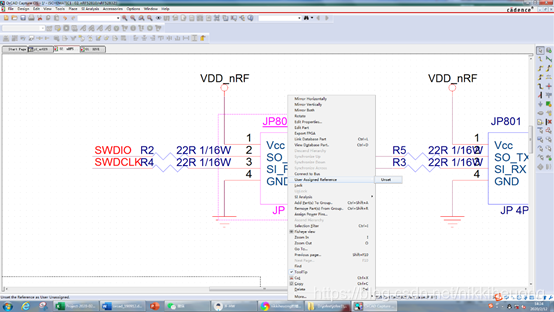

选中这个元器件，点击右键- User Assigned Reference- Unset， 即可删除下划线
