在17.4版本的OrCAD中，如何消除元器件编号的下划线？

最新推荐文章于 2024-08-10 14:54:44 发布
最新推荐文章于 2024-08-10 14:54:44 发布
阅读量1.2k 收藏 10
点赞数 14
CC 4.0 BY-SA版权
分类专栏： cadence 原理图 文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/ygf___/article/details/135599799
本文介绍了如何在电子设计中通过右键操作，选择UserAssignedReference并进一步Unset来移除元器件名称中的下划线，操作步骤清晰直观。

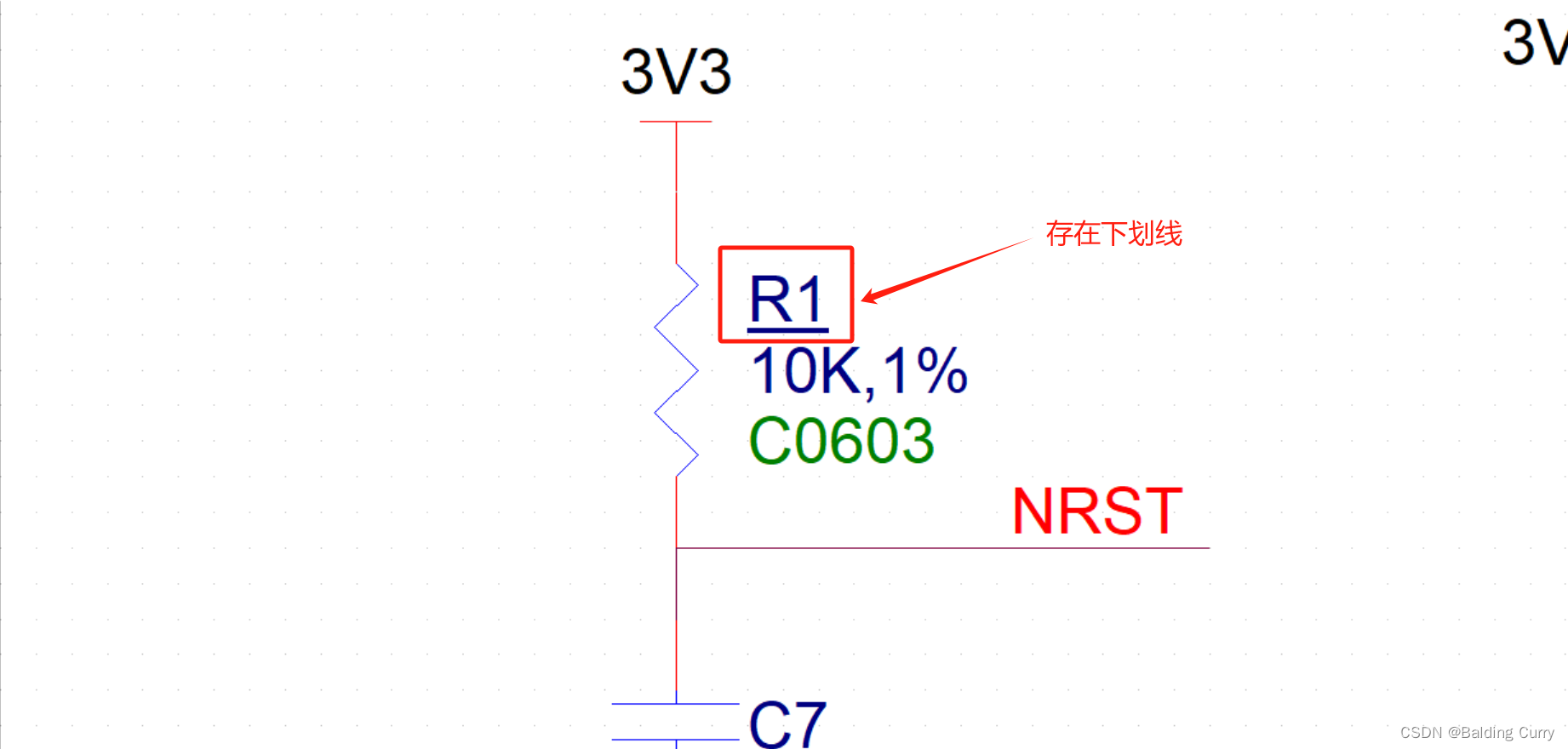

1、如下图所示，元器件名存在下划线

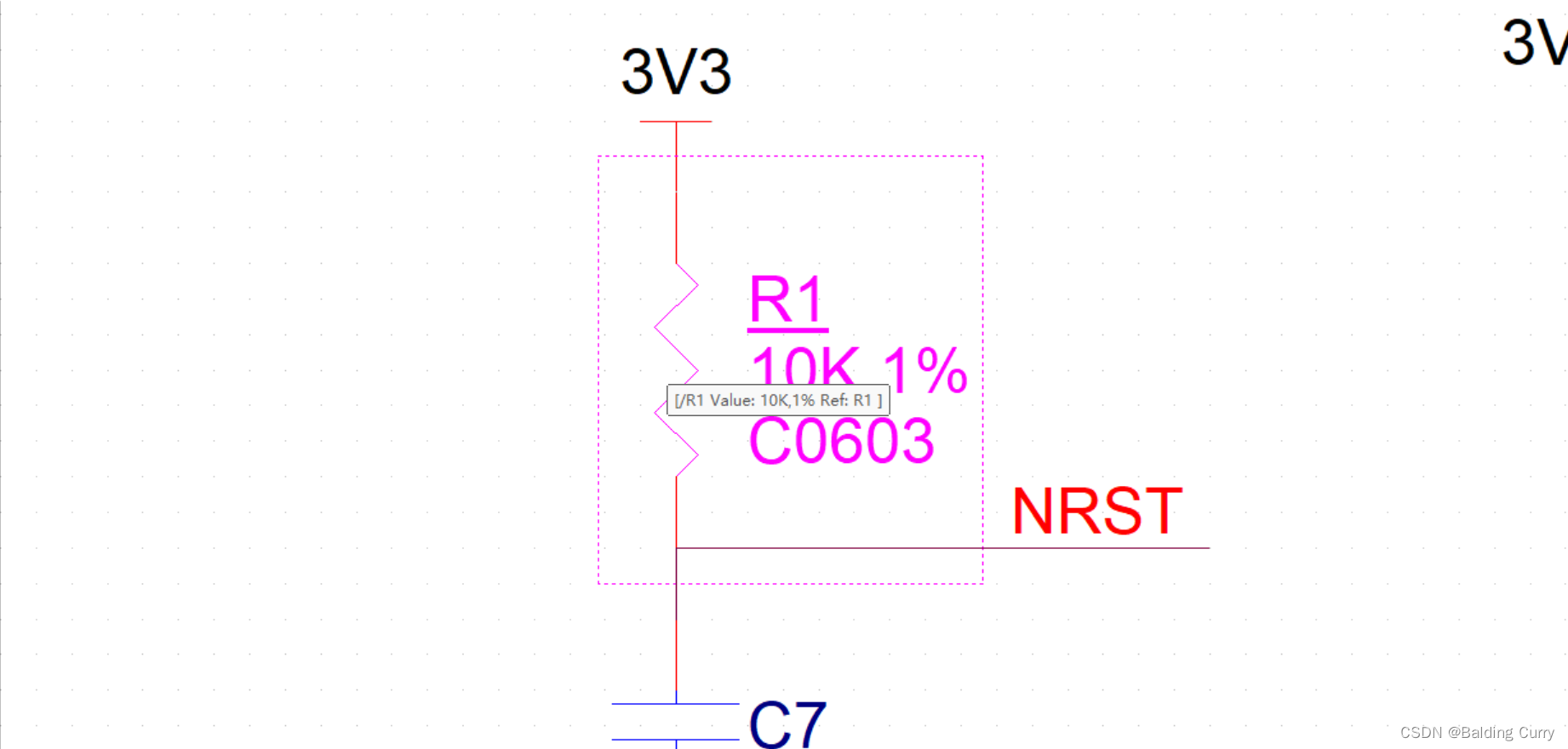

2、选中元器件，右击，选择“User  Assigned  Reference”，接着选择“Unset”

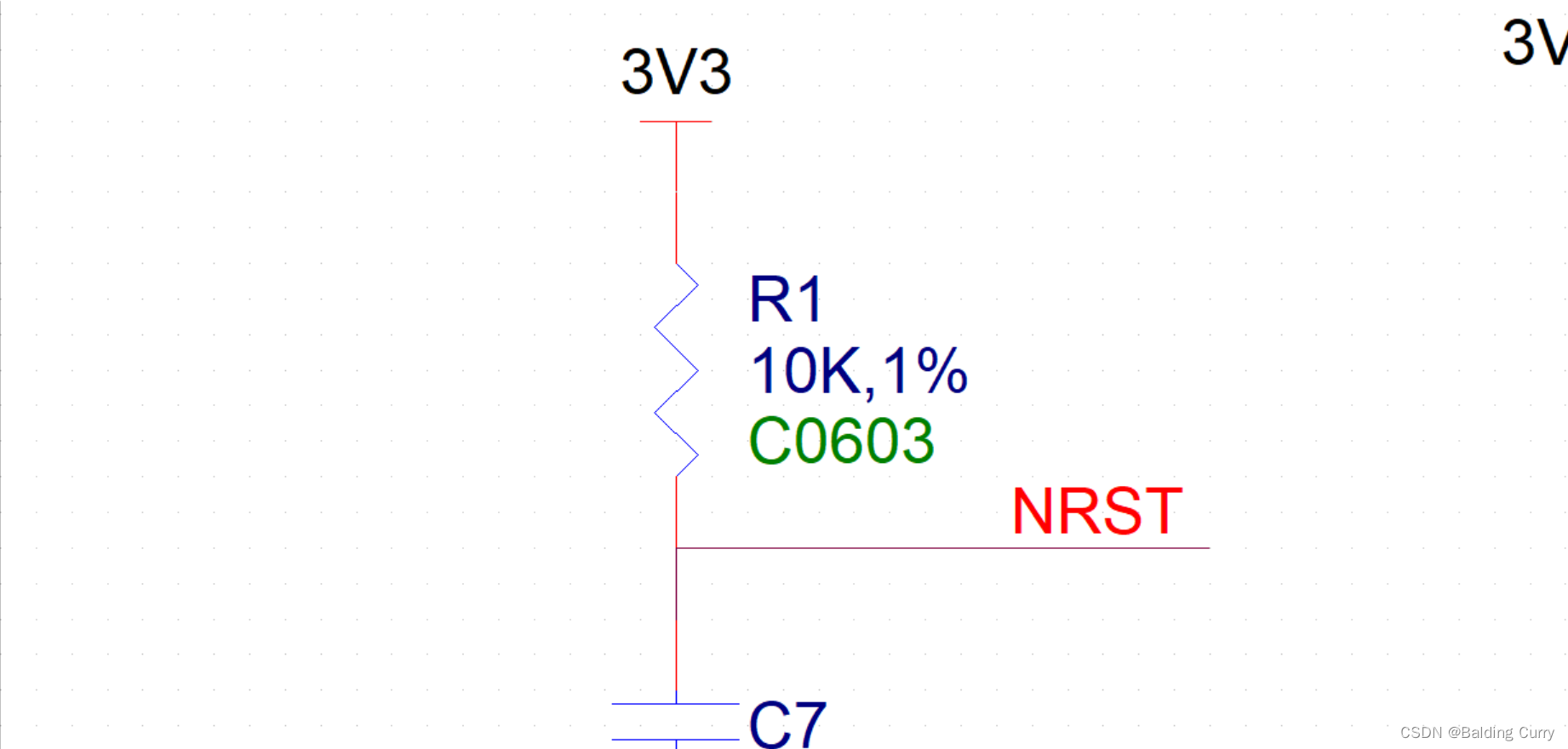

3、下划线随之消失，如下图所示。
