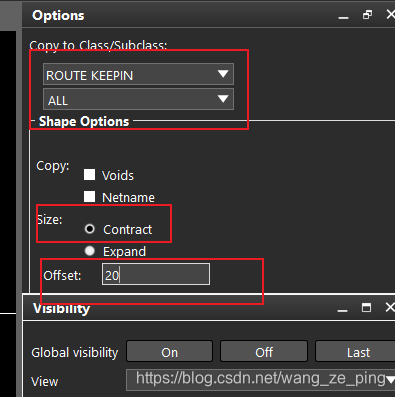

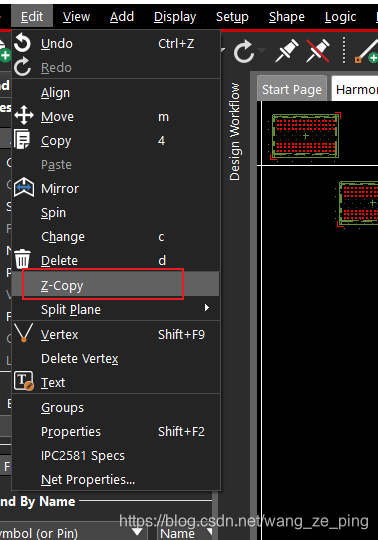

在Allegro PCB布线的时候会有时会定义在一个板框内缩一定距离布线，正常操作步骤如下图所示：
在这里插入图片描述

选中板框，发现提示如下图所示，不是一个闭环的整体

可以发现没有正常内缩，这是由于板框不是一个封闭的整体：
解决办法如下：

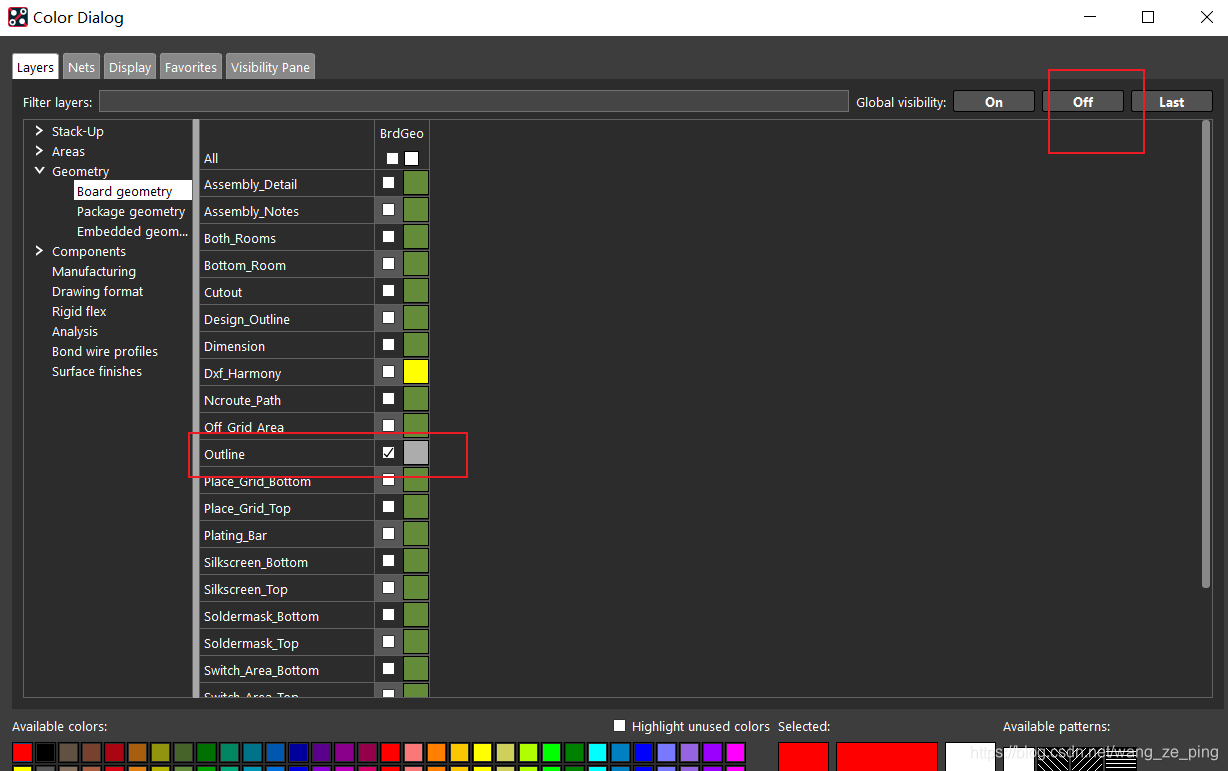

打开颜色管理器，关闭所有，只打开板框所显示的层如下图所示

在这里插入图片描述

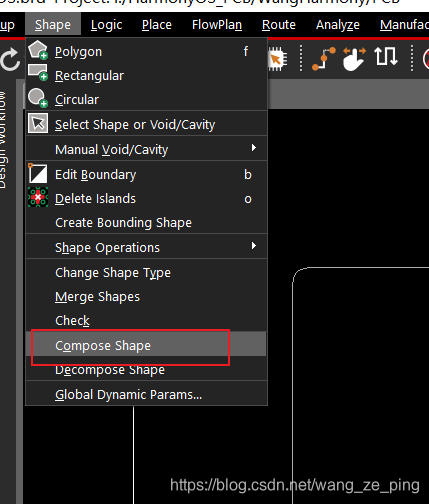

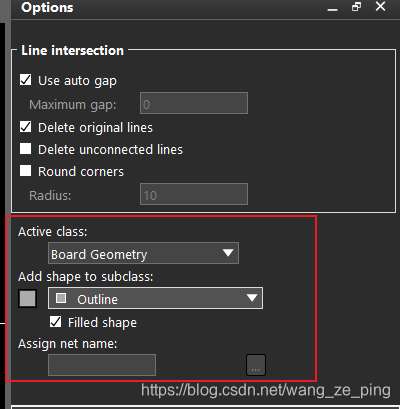

按上述操作步骤后说明将其设置成了一个整体；然后，按正常内缩步骤进行操作即可
