USB（三）——如何识别设备插入

说在前面：USB也是主从结构，所有的USB传输都是从USB主机这方发起的，而USB从机没有主动通知USB主机的能力。

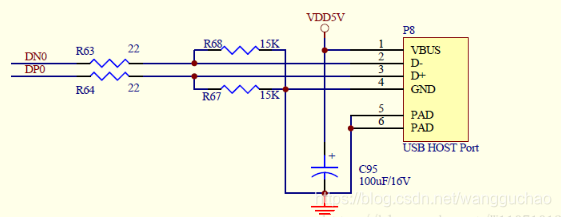

• USB主机的电路图为：

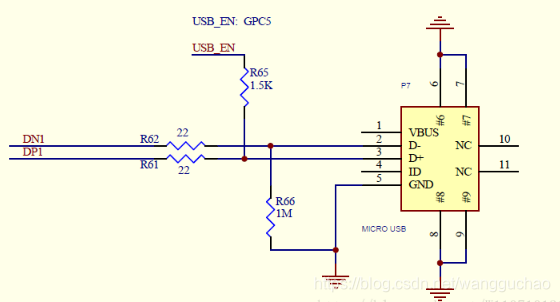

• USB从机的电路图为：

USB集线器的每个下游端口的D+和D-上，分别接了一个15K欧姆的下拉电阻到地。这样，在集线器的端口悬空时，就被这两个下拉电阻拉到了低电平。

可以看到从机的D-接地，而D+通过1.5K电阻接到电源极。对于全速和高速设备，上拉电阻是接在D+上；而低速设备则是上拉电阻接在D-上。这样，当设备插入到集线器时，由1.5K的上拉电阻和15K的下拉电阻分压，结果就将差分数据线中的一条拉高了。

集线器检测到这个状态后，它就报告给USB主控制器（或者通过它上一层的集线器报告给USB主控制器），这样就检测到设备的插入了。USB高速设备先是被识别为全速设备，然后通过HOST和DEVICE两者之间的确认，再切换到高速模式的。在高速模式下，是电流传输模式，这时将D+上的上拉电阻断开。

【注】：WINDOWS如果提示发现新硬件，但是无法找到驱动程序。这时去设备管理器里面看，有显示未知USB设备，并且其VID和PID为0。根据这个，我们可以简单的判断设备是否枚举成功。
