(即插即用模块-Attention部分) 六十三、(2024 CVPR) MLKA 多尺度大核注意力

paper：MULTI-SCALE ATTENTION NETWORK FOR SINGLE IMAGE SUPER-RESOLUTION

Code：https://github.com/icandle/MAN

---

1、Multi-scale Large Kernel Attention

为了解决如何有效地建立不同区域之间的长距离相关性，并避免由于大卷积核带来的“块效应”问题。这篇论文在 LKA 的基础上提出了一种 多尺度大核注意力（Multi-scale Large Kernel Attention），MLKA 的设计动机是为了解决图像超分辨率任务中，MLKA 结合了 大卷积核分解 和 多尺度机制 来实现这一目标。

MLKA 的实现过程：

1. 输入特征图 X： 输入特征图 X 被分解成多个组，每个组包含相同数量的通道。
2. LKA 模块： 对每个组应用 LKA 模块，生成不同尺度上的注意力图 LKAi。
3. 门控模块： 为了避免扩张卷积带来的“块效应”，对每个组生成的注意力图进行动态重校准。这样可以更好地保留局部纹理信息。通过对每个 LKAi 应用门控模块，生成门控注意力图 MLKAi。
4. 聚合： 将所有 MLKAi 聚合，得到最终的注意力图。

MLKA 的优势：

• 更全面的长距离相关性学习： 通过多尺度机制，MLKA 可以学习不同尺度上的长距离相关性，从而更好地恢复图像细节。
• 避免“块效应”： 通过门控机制，MLKA 可以有效地避免扩张卷积带来的“块效应”，从而更好地保留图像的平滑性。
• 计算效率高： MLKA 通过大卷积核分解和门控机制，实现了计算效率的提升。

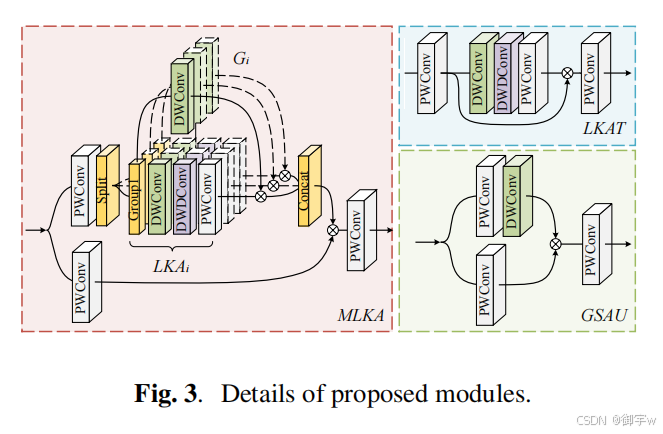

Multi-scale Large Kernel Attention 结构图：

2、代码实现

import math
import torch
import torch.nn as nn
import torch.nn.functional as F


class LayerNorm(nn.Module):
    def __init__(self, normalized_shape, eps=1e-6, data_format="channels_last"):
        super().__init__()
        self.weight = nn.Parameter(torch.ones(normalized_shape))
        self.bias = nn.Parameter(torch.zeros(normalized_shape))
        self.eps = eps
        self.data_format = data_format
        if self.data_format not in ["channels_last", "channels_first"]:
            raise NotImplementedError
        self.normalized_shape = (normalized_shape,)

    def forward(self, x):
        if self.data_format == "channels_last":
            return F.layer_norm(x, self.normalized_shape, self.weight, self.bias, self.eps)
        elif self.data_format == "channels_first":
            u = x.mean(1, keepdim=True)
            s = (x - u).pow(2).mean(1, keepdim=True)
            x = (x - u) / torch.sqrt(s + self.eps)
            x = self.weight[:, None, None] * x + self.bias[:, None, None]
            return x


class MLKA(nn.Module):
    def __init__(self, n_feats, k=2, squeeze_factor=15):
        super().__init__()
        i_feats = 2 * n_feats

        self.norm = LayerNorm(n_feats, data_format='channels_first')
        self.scale = nn.Parameter(torch.zeros((1, n_feats, 1, 1)), requires_grad=True)

        # Multiscale Large Kernel Attention
        self.LKA7 = nn.Sequential(
            nn.Conv2d(n_feats // 3, n_feats // 3, 7, 1, 7 // 2, groups=n_feats // 3),
            nn.Conv2d(n_feats // 3, n_feats // 3, 9, stride=1, padding=(9 // 2) * 4, groups=n_feats // 3, dilation=4),
            nn.Conv2d(n_feats // 3, n_feats // 3, 1, 1, 0))
        self.LKA5 = nn.Sequential(
            nn.Conv2d(n_feats // 3, n_feats // 3, 5, 1, 5 // 2, groups=n_feats // 3),
            nn.Conv2d(n_feats // 3, n_feats // 3, 7, stride=1, padding=(7 // 2) * 3, groups=n_feats // 3, dilation=3),
            nn.Conv2d(n_feats // 3, n_feats // 3, 1, 1, 0))
        self.LKA3 = nn.Sequential(
            nn.Conv2d(n_feats // 3, n_feats // 3, 3, 1, 1, groups=n_feats // 3),
            nn.Conv2d(n_feats // 3, n_feats // 3, 5, stride=1, padding=(5 // 2) * 2, groups=n_feats // 3, dilation=2),
            nn.Conv2d(n_feats // 3, n_feats // 3, 1, 1, 0))

        self.X3 = nn.Conv2d(n_feats // 3, n_feats // 3, 3, 1, 1, groups=n_feats // 3)
        self.X5 = nn.Conv2d(n_feats // 3, n_feats // 3, 5, 1, 5 // 2, groups=n_feats // 3)
        self.X7 = nn.Conv2d(n_feats // 3, n_feats // 3, 7, 1, 7 // 2, groups=n_feats // 3)

        self.proj_first = nn.Sequential(
            nn.Conv2d(n_feats, i_feats, 1, 1, 0))

        self.proj_last = nn.Sequential(
            nn.Conv2d(n_feats, n_feats, 1, 1, 0))

    def forward(self, x, pre_attn=None, RAA=None):
        shortcut = x.clone()

        x = self.norm(x)

        x = self.proj_first(x)

        a, x = torch.chunk(x, 2, dim=1)

        a_1, a_2, a_3 = torch.chunk(a, 3, dim=1)

        a = torch.cat([self.LKA3(a_1) * self.X3(a_1), self.LKA5(a_2) * self.X5(a_2), self.LKA7(a_3) * self.X7(a_3)],
                      dim=1)

        x = self.proj_last(x * a) * self.scale + shortcut

        return x


if __name__ == '__main__':
    x = torch.randn(4, 360, 64, 64).cuda()
    model = MLKA(360).cuda()
    out = model(x)
    print(out.shape)
