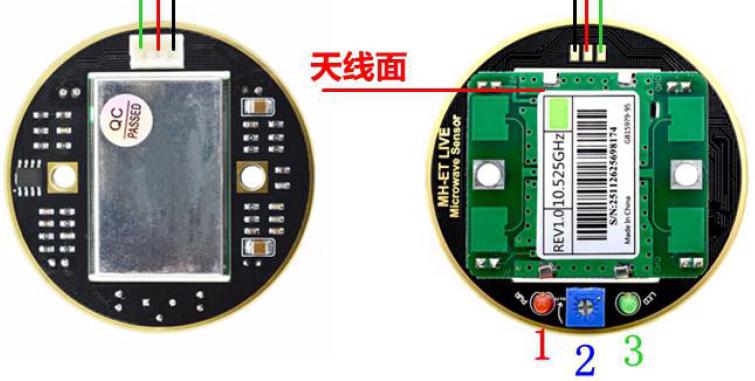

MH-100X微波运动传感器介绍

MH-100X微波运动传感器简介

微波运动传感器是利用多普勒雷达原理设计的微波移动物体探测器。不同于一般的红外探测器，微波传感器通过通过检测物体反射的微波来探测物体的运动状况，检测对象将并不会局限于人体，还有很多其他的事物。微波传感器不受环境温度的影响，探测距离远，灵敏度高，被广泛应用于工业、交通及民用装置中，如车辆测速、自动门、感应灯、倒车雷达等。

由于微波传感器检测对象存在普遍性，在实际的生活应用中，会搭配另一个传感器来做针对性的检测。如微波传感器+红外热释电传感器，能够有效的判断是否有人经过，不会被阳光，被衣物颜色所干扰，也不会对其他物体产生反应。

MH-100X微波运动传感器特性

这种探测方式与其它探测方式相比具有如下的优点：

1、非接触探测；

2、不受温度、湿度、噪声、气流、尘埃、光线等影响，适合恶劣环境；

3、抗射频干扰能力强；

4、输出功率小，对人体构不成危害；

5、探测距离远；

6、支持对非生命类物体的检测；

7、微波的方向性很好，速度等于光速。

MH-100X微波运动传感器参数

1、工作电压: 5V±0.25V

2、工作电流(CW): 50mA max., 30mA typical

3、尺寸： R=30.6mm

4、发射参数:

探测距离： 2-16m 连续可调（最小2m，最大16m）

发射频率: 10.525 GHz

频率设置精度: 3MHz

输出功率(最小): 13dBm EIRP

谐波发射: ＜-10dBm

平均电流(5％DC) : 2mA typ.

脉冲宽度(Min.): 5uSec

负载循环(Min.): 1％

5、接收参数:

灵敏度(10dB S/N ratio)3Hz 至80Hz 带宽: -86dBm

3Hz至80Hz 带宽杂波10uV

天线增益: 8dBi

垂直面3dB 波束宽度: 36 度

水平面3dB 波束宽度: 72 度
