SW3518快充方案

前言

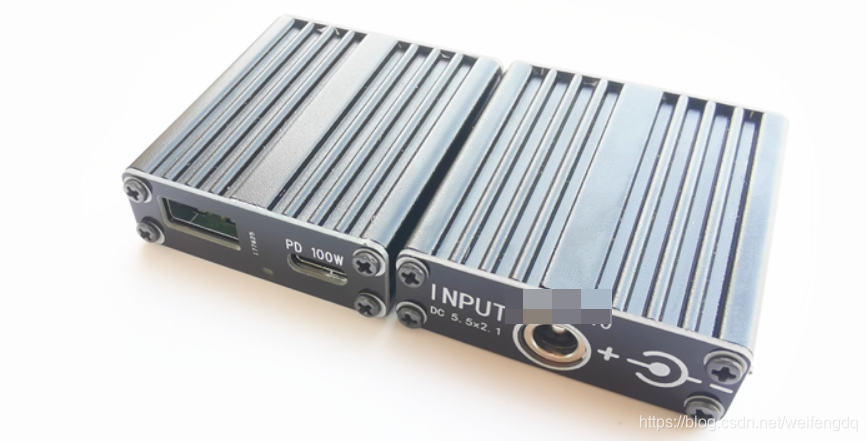

之前在卡车上给笔记本(联想T480)充电, 用点烟器(24V)接的逆变器变成220V交流, 再用笔记本电源(Type-C)给笔记本充电, 这一坨不仅体积大, 笨重, 又耗钱. 其实是有车载快充的, 笔记本平板手机都可以快充:

模块比较小巧, 里面填了散热胶/防拆胶, 两侧直接黑色PCB板, 指示灯的地方铺铜挖空, 指示灯默认红色, 快充会变成紫色, 应该是用了红蓝双色LED? 是个人才.

这个模块USB口60W用了绿色, 100W用了紫色, 其实是为了区分吧, 倒不是网上传的黑色USB2.0, 蓝色USB3.0, 绿色USB3.1, 紫色华为超级快充, 绿色OPPO VOOC快充, 黄/红关机充电之类的… 还有白色的, 这个…看厂家或个人喜好吧, 集齐七彩色召唤神龙. 如手里的联想T480笔记本黑色USB-A口, 其实也是USB 3.0接口, 可以BIOS里面设置关机充电的.

用的芯片60W的SW3518, 或者100W的应该是SW3518S.

SW3518

一款支持 PD 的多快充协议双口充电解决方案, 支持 A+C 口任意口快充输出:

同步降压变换器(意味着想20V/3A 60W充笔记本的话, 必须20V以上输入电压. 卡车点烟器24V可以, 汽车12V不行):

• 输出电流高达 5A
• 输入电压范围 6~40V
• 支持 CC/CV 模式
• 支持双口独立限流
• 支持线损补偿
• 支持温度控制

快充协议:

• 支持 PPS/PD3.0/PD2.0(笔记本/苹果稳了)
• 支持 QC4+/QC4/QC3.0/QC2.0(小米稳了)
• 支持 AFC(三星)
• 支持 FCP(荣耀/华为)
• 支持 SCP(华为/荣耀)
• 支持 PE2.0/PE1.1(联发科PumpExpress方案快充?)
• 支持 SFCP(华为)
• 支持 VOOC(OPPO/VIVO)

Type-C 接口:

• 内置 USB Type-C 接口逻辑
• 支持 DFP/Source 角色

BC1.2 模块:

• 支持 BC1.2 DCP 模式
• 支持苹果/三星大电流充电模式识别

此外, 还有快充指示灯, 润启动, 输入过压/输入欠压/输出过流/输出短路保护, 过温保护, 还有读取快充状态的I2C接口等.

传言SW3516/SW3518/SW3518S可以pin-pin替换.

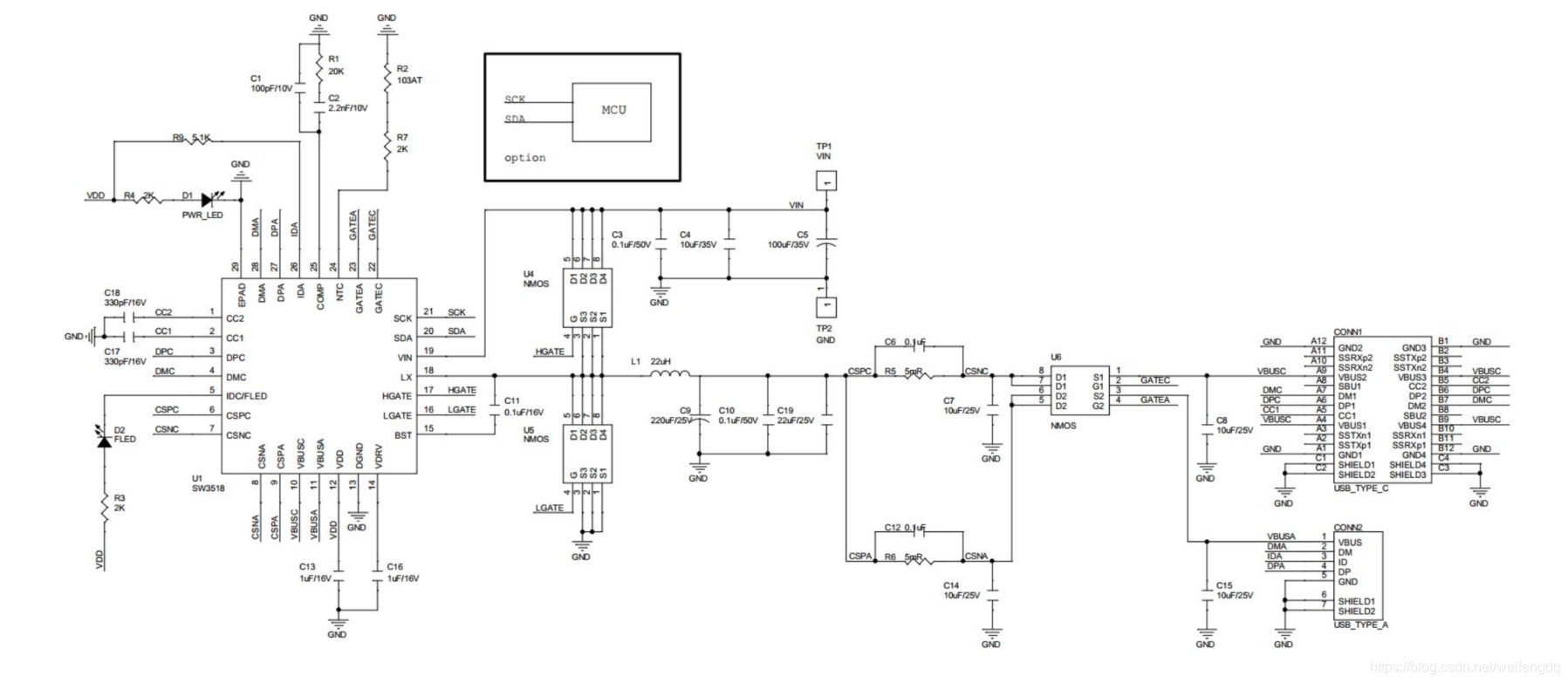

参考原理图

官方给的参考原理图:

其中:

• 两个指示灯, 一个电源指示灯一个快充指示灯(5引脚IDC/FLED)
• C口和A口各有5mΩ的电流检测, 还有用103AT热敏电阻检测板子温度.
• USB PD协议用了CC引脚, Type-C口有, Type-A没有, 这也是充笔记本(20V/3A)必须用双头Type-C线的一个原因.
• USB-A口和Type-C口其实是同一Buck电路的输出, 意味着两个输出电压一样, 事实上, 双口同时输出时, 成为5V/每路2.7A限流输出(SW3518)
• Type-A 口支持 QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC 快充输出
• Type-C 口支持 PPS/PD3.0/PD2.0/QC4+/QC4/QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC 快
  充输出
• 高压低电流(3A及以下)可以用细点的线, 低压大电流的最好买粗点的5A USB线.

PCB

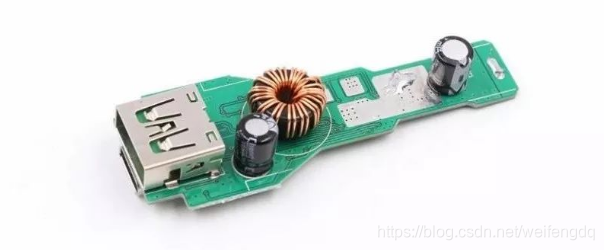

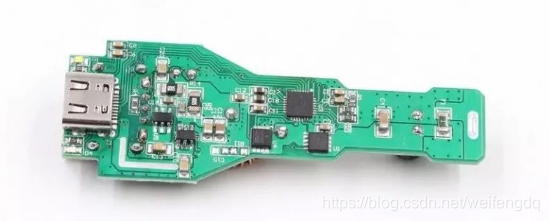

类似SW3518的片子还有IP2716(还有20V@2.3A 45W的IP6518, 最高只到12V的IP6528不算)等, 下面是官方流出的SW3518 PCB DEMO板:
