新一轮毕业季来临,很多工业设计专业以及其他设计的小伙伴都在忙于毕业设计,相信有不少小伙伴们都有将毕业设计模型出模需求。


想要将自己的毕业设计模型出模可是涉及到不少问题,包括工艺、软件以及模型厂的相关问题。

很多工业设计学生可能只会单一的软件,比如说国内最常见的建模软件犀牛,这与模型工厂使用的软件,出模软件是不同的。那么犀牛制作的毕业设计模型怎么出模呢?其实想要解决这个问题也是比较简单的,下面就以座椅模型的实例四步教你犀牛模型也能3D打印。

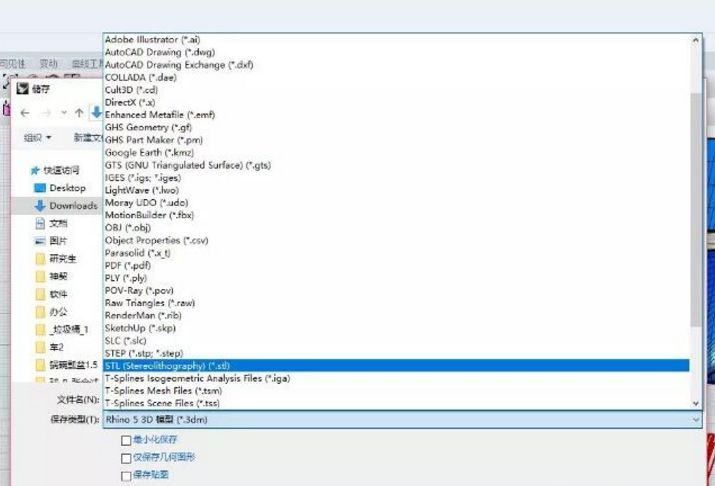

1、导出为stl格式

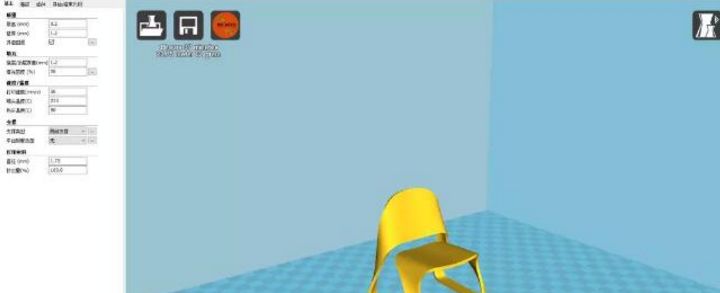

3D建模的格式有很多,但是3D打印一般所需要的格式却只有那么几种,一般都是要.STL格式的文件。主要原因是后续要将文件进行切片处理。切片的软件识别的文件格式有限。所以一般都是另存为 .STL格式。下面链接为各种软件转.STL格式大全,建议新手设计师进行收藏。

链接:各种3D软件转STL格式大全,新手设计师再也不用怕了!



2、封闭模型

即做出来的模型要是封闭的。犀牛软件的有点就是操作简单,曲面的表达能力强。但是在建模的时候只在乎形状,简单的拿面拼接出来,对于效果来说是没有问题的,但是要是进行3D打印,打印软件会认为你的这些面是错误的,不能够识别的。工程类原件一般不回出现这种问题。

检查的方式:是把这个物体炸开再组合,看能否生成封闭的多重曲面,如果组合成开放的多重曲面,需要进一步修改模型。



3、检测模型

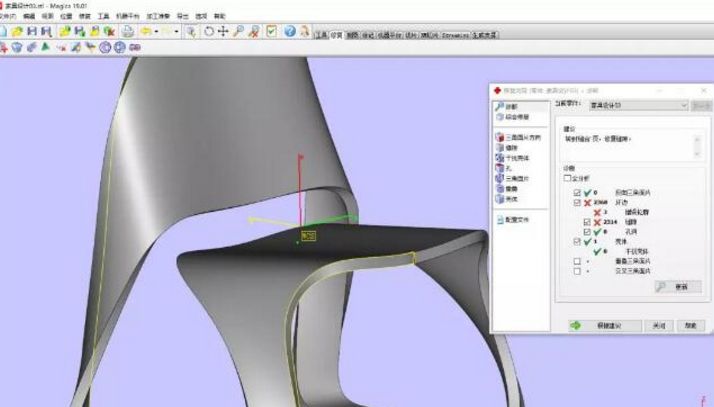

要是自己已经把模型做好了,自己找这种太麻烦,也可以用一个软件,把文件放在里面进行检测,有什么文艺一目了然。这里推荐的软件为magics。红叉的选项就是错误的,说明这个模型没有封闭。

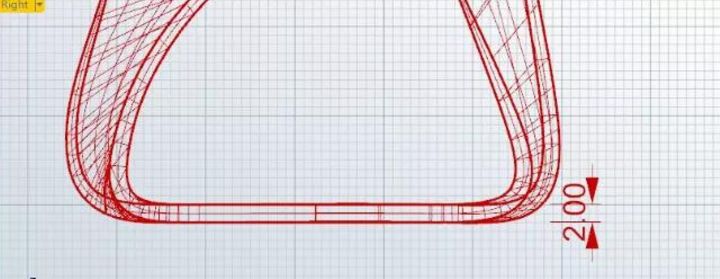

4、按打印尺寸建模

如果您建的模型是要打印出来的,建议按照您设备的打印尺寸或者您将打印的服务平台的设备进行建模。否则将会出现强度相关的问题,或者打印失败的可能。下方链接为我们未来工场3D打印文件的设计规范,建议您进行参考。

链接:未来工场3D打印文件设计规范

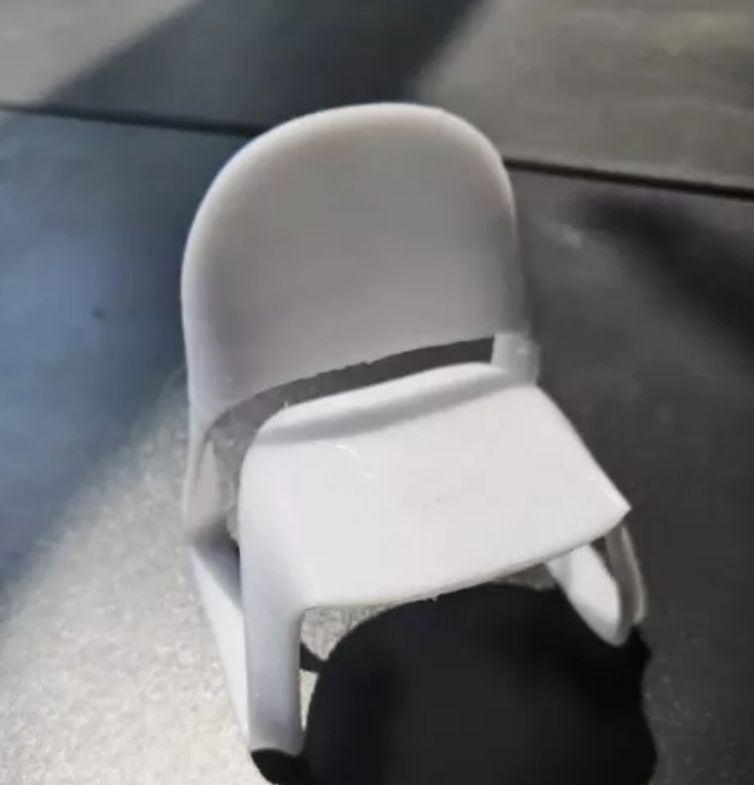

5、成品赏析

 以上就是犀牛软件制作的模型3D打印的过程,下面是成品的图片。
