图像原点_DIS气体压强与体积关系实验的数据图像分析

一、p-V图



        用DIS研究温度不变时，一定质量的气体压强与体积的关系的实验中，由于在输入体积值时未加上软管的体积，则实验结果的p—V图线如图中红色虚线所示，实线为一根标准参考双曲线。

分析：由于未考虑软管部分体积，则根据玻意尔公式：

即：

由此可知当P很小时，实验结果与标准双曲线相差不大，当P比较大时，实验结果与标准双曲线相差较大。

二、p-1/V图

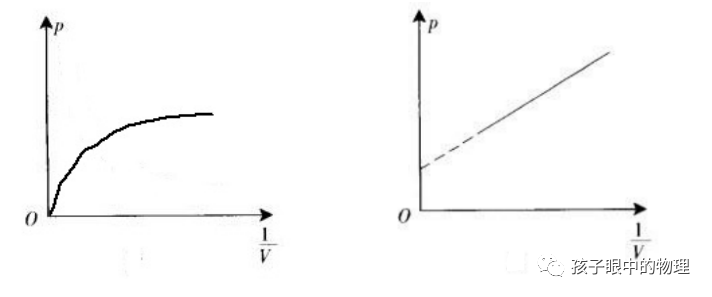

        左图是根据公式推导出的理论图像，右图是计算机根据实验所测数据拟合而成的。

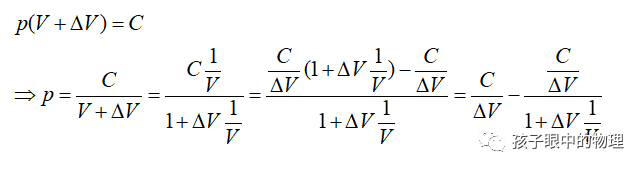

分析：对于左图：

        可见当以1/V为横坐标时，所得的函数图像向左向上平移后的双曲线，并且过原点。

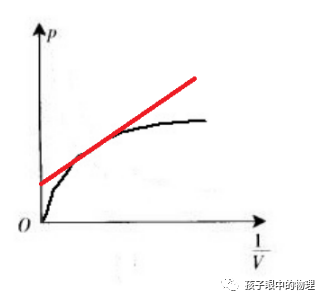

对于右图，计算机怎么会得出一条倾斜的直线呢，查了一些资料，原因也很无语，因为软件在这里只能拟合直线，没办法拟合曲线。如下图红色直线是计算机拟合出来的。



        这个图牺牲了我好多脑细胞，想不通截距的含义，当体积趋于无穷大时，压强也应该趋于零的。可能一些老的资料还会出现这样的说法，说直线不过原点是因为没考虑软管中的气体体积。

三、V-1/p图

        这个图好理解多了，由，很明显就能得出，压强与体积的关系显而易见，并且截距的含义也一目了然，就是软管中空气体积。
