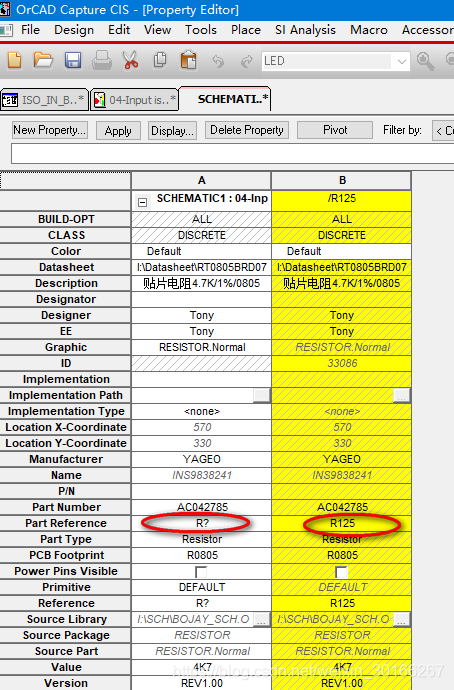

在cadence中，更改元件reference后会出现A属性和B属性
A属性为改变之前的属性，
B属性为改变之后的属性，
如下：
在这里插入图片描述
如果A/B属性共存的画会存在风险（导出BOM时不是你需要的B属性。。。）

保留B属性：

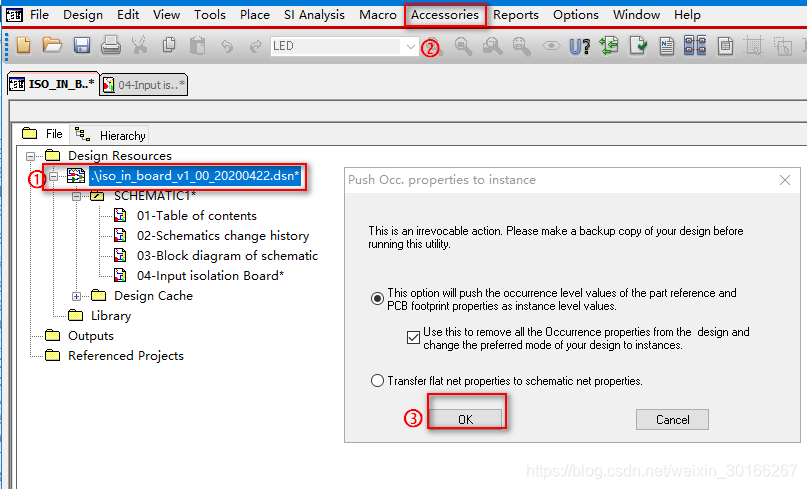

选中dsn，然后执行菜单 Accessories>Transfor Occ. prop. to Instance>Push Occ. Prop to Instance. )
在这里插入图片描述

如果需要保留A属性
选中dsn文件，然后在菜单Design中选择：Remove Occurrence Properties，选择Yes！此时保留A属性
