本文详细介绍了单稳态触发器的组成、工作原理及其四个基本电路图。单稳态触发器在没有触发脉冲时保持稳定状态，受到触发脉冲后会翻转并进入暂稳态，然后在一定时间后返回稳定状态。这种特性使得单稳态触发器广泛应用于脉冲整形、定时和延时等场景。
单稳态 组成

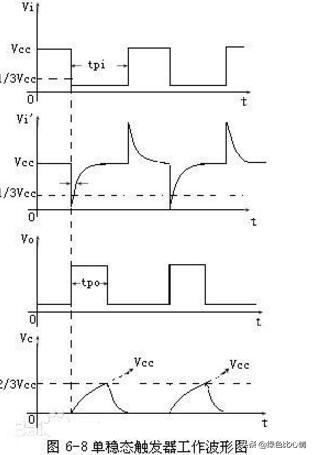

如图所示，其中R、C为单稳态触发器的定时元件，它们的连接点Vc与 的阈值输入端(6脚)及输出端Vo‘(7脚)相连。单稳态触发器输出脉冲宽度tpo=1.1RC。
Ri、Ci构成输入回路的微分环节，用以使输入信号Vi的负脉冲宽度t 限制在允许的范围内，一般tpi》5RiCi，通过微分环节，可使Vi’的尖脉冲宽度小于单稳态触发器的输出脉冲宽度tpo。若输入信号的负脉冲宽度tpi本来就小于tpo，则微分环节可省略。
定时器复位输入端(4脚)接高电平，控制输入端Vm通过0.01uF接地，定时器输出端Vo(3脚)作为单稳态触发器的单稳信号输出端。
单稳态触发器的四种基本电路图
单稳态触发器工作原理
单稳态触发器的工作特点是：
1、在没有受到外界触发脉冲作用的情况下，单稳态触发器保持在稳态；
2、在受到外界触发脉冲作用的情况下，单稳态触发器翻转，进入“暂稳态”。假设稳态为0
