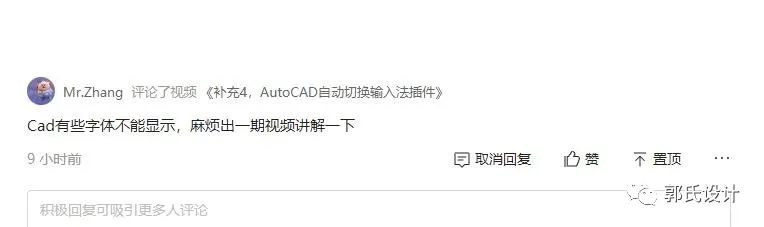

昨天有网友评论，问我“CAD有些字体不能显示，麻烦出一期视频讲解一下”。

今天来给大家讲一下有关AutoCAD字体的小知识，经常用CAD的朋友会发现，有时候当你看图纸时里面的字体都是乱码或者符号，不知道的朋友会以为是文件损坏或者CAD中病毒了，其实这是一个很常见的CAD问题，因为电脑中缺少字体(或者CAD专用字体)导致的，因为没有对应的字体所以字体显示出现了问题就会产生乱码。

那么怎么解决这个问题呢？大致分成两类：

第一类，手动利用字体替换或者调整

1，利用gbcbig.shx替换

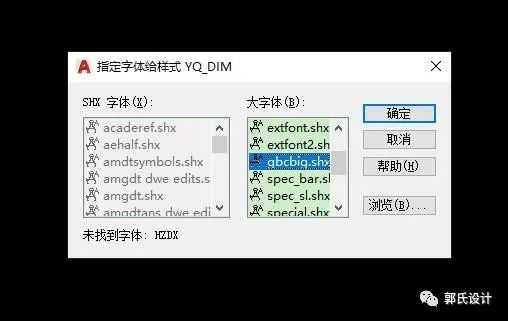

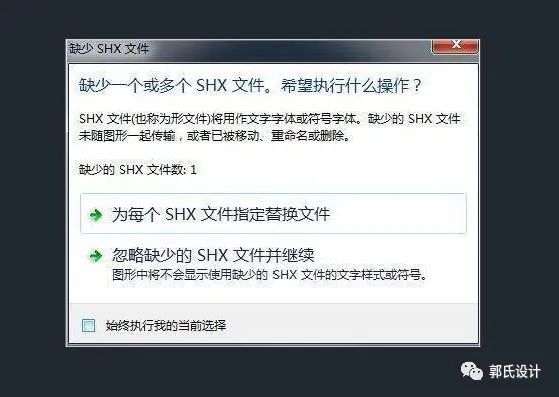

当我们打开AutoCAD的时候会弹出一个对话框提示我们缺失字体(见下图)，我们可以看到里边有一个选项，“为每个SHX文件指定替换文件”(SHX是AutoCAD字体文件的后缀，它是CAD专用的一种字体)。这句话的意思就是现在丢失的字体选择一种替换它的字体，我们点击它以后会出现一个替换字体的对话框(见下图)，我习惯性选择“gbcbig.shx”进行替换，“gbcbig.shx”是国标大字体，gb代表国标的意思，big代表大字体，点击确定以后基本可以显示，有时候确定以后这个对话框还会弹出来，它弹出几次就代表AutoCAD中丢失了多少种字体，我们每次就选择gbcbig.shx确定就可以了，打开文件后就基本就正常显示了。

2，利用特性指定字体

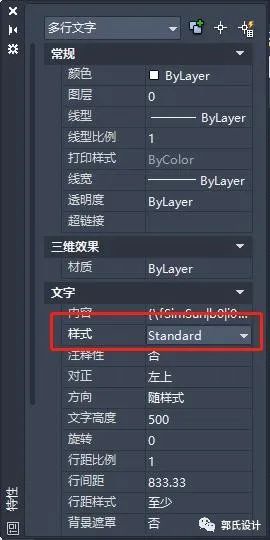

有时候我们不小心点错了，不小心把替换字体的对话框关掉了，这时候我们已经打开了AutoCAD文件，除了关闭重新打开还有别的办法替换字体吗？答案是可以的，我们可以找到不能正常显示的乱码字体，右键点击“特性”(或者PR空格打开特性，选择乱码字体)，在“特性”面板→文字→样式里为它指定一种字体(见下图)，我们可以选择图中正常显示的字体进行切换，一个调整好了以后我们利用“特性匹配(MA)”直接刷就可以了。

3，增加AutoCAD字体库

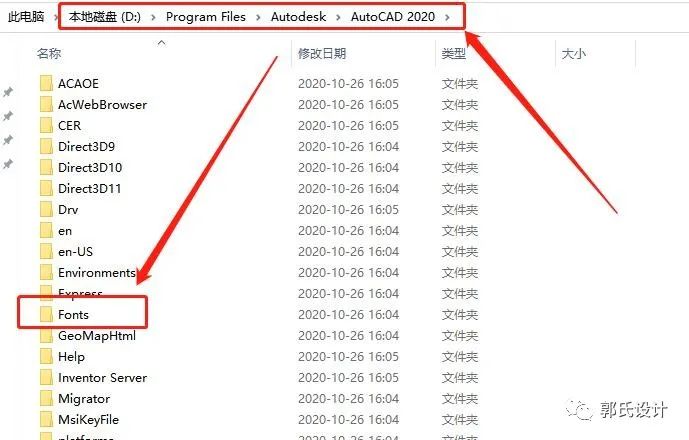

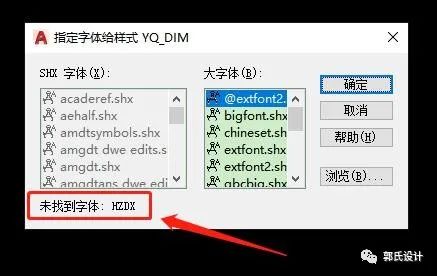

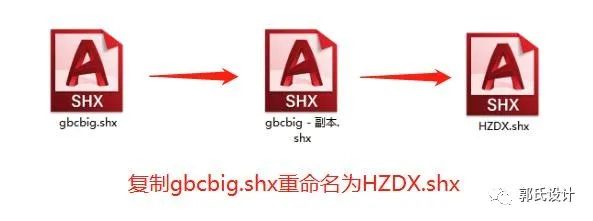

通过丢失的字体文件把字体放到AutoCAD字体库里就可以正常显示了，见下图，系统提示未找到字体HZDX，我们可以直接下载HZDX字体然后放到CAD字体库。如果我们找不到丢失的字体文件怎么办，我们可以打开CAD字体库(字体库在AutoCAD安装目录下Fonts文件夹，见下图)，选择一个国际字体文件，把它复制重命名为确实的字体文件名，这样就间接的找到了顶替它的字体(见下图)，再次打开CAD时就不会提示我们确实字体了。

第二类，利用插件解决字体问题

1，赫思CAD工具

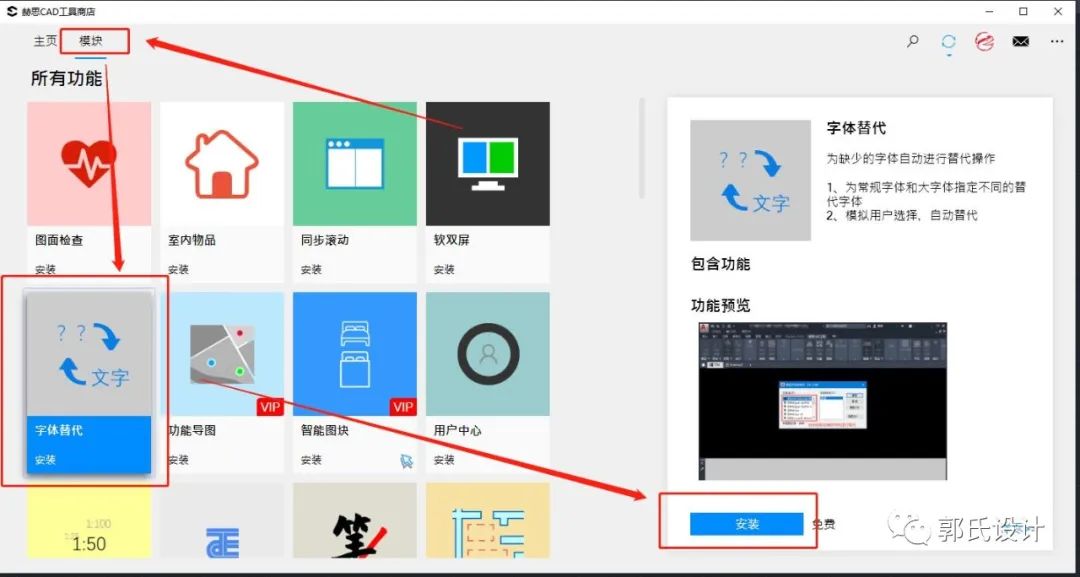

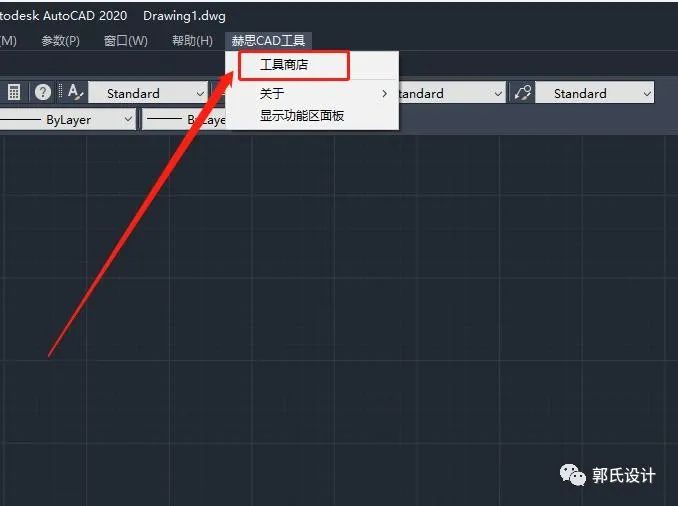

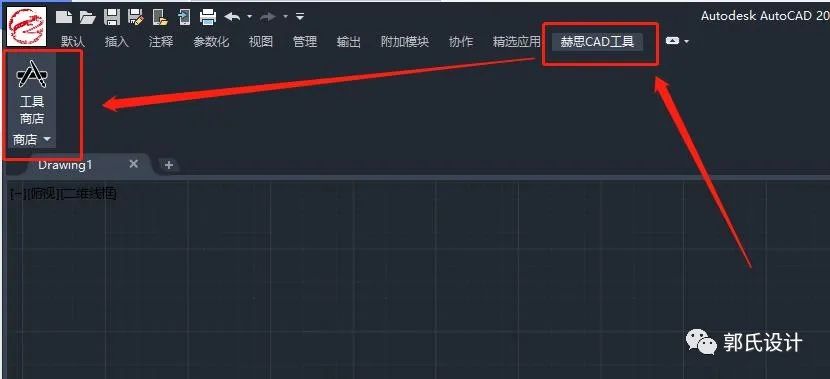

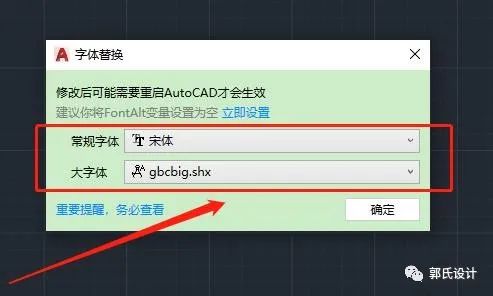

安装好赫思CAD工具后，找到工具商店(见下图)，在工具商店里找到“模块”，在模块里找到“字体替代”(见下图)，点击后在右侧点击安装，安装后重启CAD，在赫思CAD工具菜单启用和设置插件，在字体替代设置里可以指定缺失的常用字体和大字体的替换字体(见下图)，设置好以后再次打开丢失字体的CAD文件就会自动转换为设定的好的字体了。

2，AutoCAD Duotab多标签插件

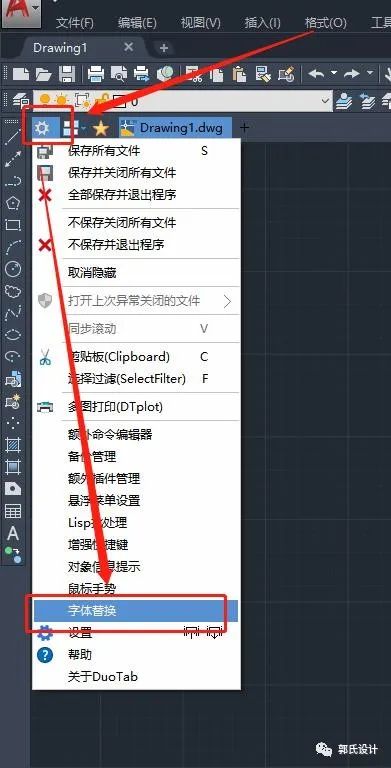

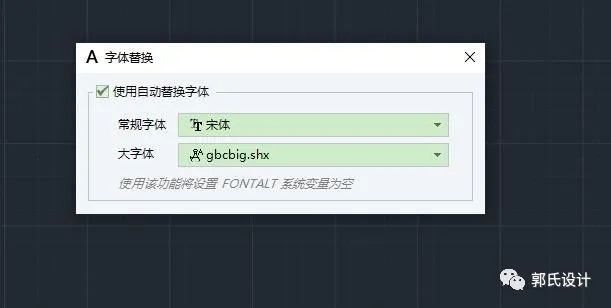

这个使用方法和赫思CAD工具方法差不多，安装好插件以后，在“设置”里找到“字体替换”，勾选使用自动替换字体，然后指定字体替换里可以指定缺失的常用字体和大字体的替换字体(见下图)，设置好以后再次打开丢失字体的CAD文件就会自动转换为设定的好的字体了。本文由郭氏设计郭一绪原创，欢迎关注郭氏设计，郭氏设计带你长知识！
