1. triangulation
2. stlwrite()
3. stlread()
4. triplot()
5. patch()
Ref

1. triangulation

TR = triangulation(T,P)

先解释参数 P 再解释 T 好理解一些

P: 表示点的集合，以矩阵形式指定，矩阵的列对应于三角剖分点的 x 坐标、y 坐标和（可能的）z 坐标。P 的行号是三角剖分中的顶点 ID。
T: 三角剖分连接列表，指定为 m×n 的矩阵，其中 m 是三角形或四面体的数量，n 是每个三角形或四面体的顶点数量。T 的每行包含用于定义三角形或四面体的顶点 ID。顶点 ID 是输入点的行号。三角剖分中三角形或四面体的 ID 是 T 中的对应行号。

% 有四个二维节点，坐标分别为  (2.5, 8.0) (6.5, 8.0) (2.5, 5.0) (6.5, 5.0)
P = [2.5  8.0;
     6.5  8.0;
     2.5  5.0;
     6.5  5.0];

% 有四个三维节点，坐标分别为 (2.5, 8.0, 1) (6.5, 8.0, 2) (2.5, 5.0, 3) (6.5, 5.0, 4)
P = [2.5  8.0  1;
     6.5  8.0  2;
     2.5  5.0  3;
     6.5  5.0  4];

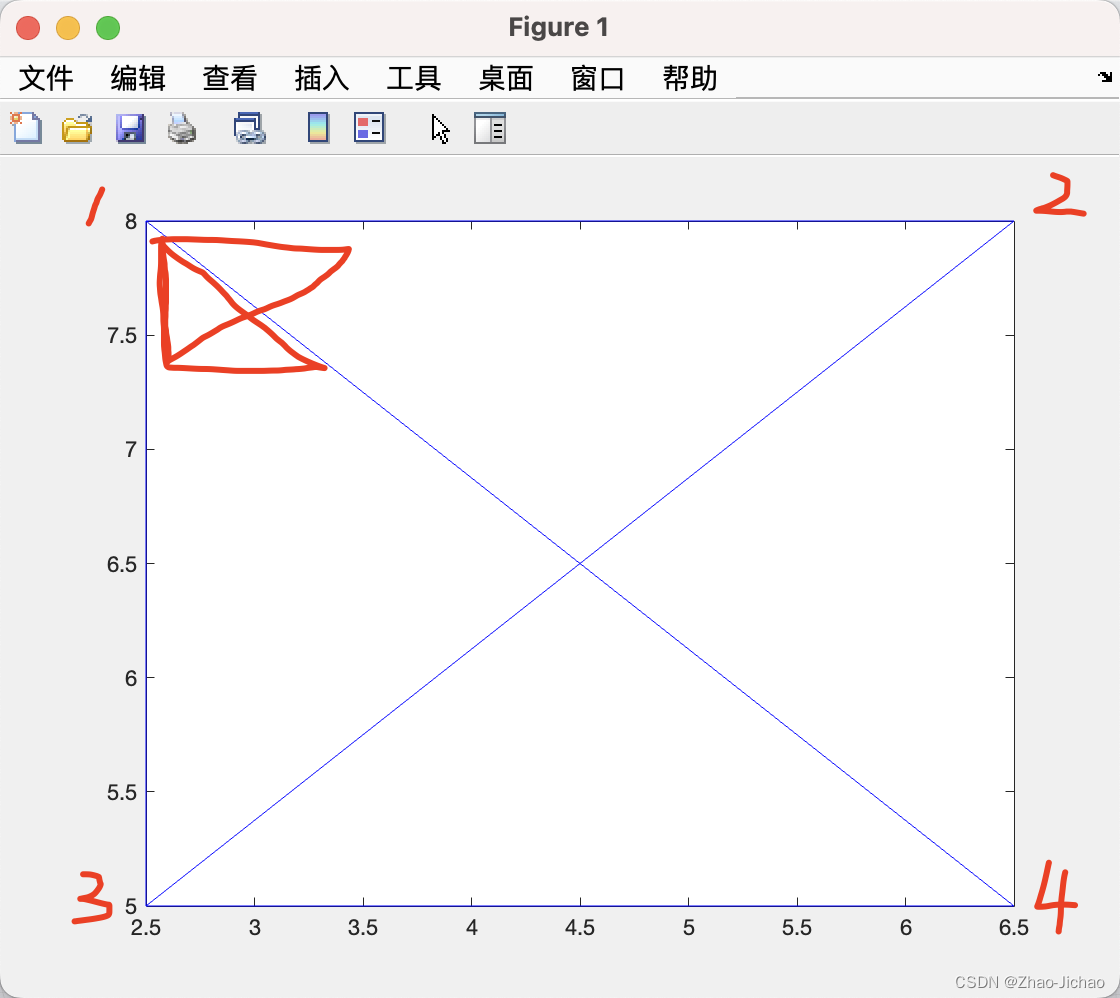

% 四个节点共组成了2个三角形，其连接关系为：1-4-3，2-3-1
% 1-4-3 意思是 (2.5, 8.0)-(6.5, 5.0)-(2.5, 5.0)
T = [1  4  3;
     2  3  1];
TR = triangulation(T,P);

构成的 TR 对象具有两个属性：

Points - 三角剖分点
– 三角剖分点，表示为具有以下特征的矩阵：
– TR.Points 中的每行包含顶点坐标。
– TR.Points 的每个行号是一个顶点 ID。
ConnectivityList - 三角剖分连接列表
– 三角剖分连接列表，以具有下列特征的矩阵的形式表示：
– TR.ConnectivityList 中的每个元素是顶点 ID。
– 每行代表三角剖分中的一个三角形或四面体。
– TR.ConnectivityList 的每个行号是一个三角形或四面体 ID。

TR_Points = TR.Points;
TR_CL = TR.ConnectivityList;

TR_Points =
    2.5000    8.0000    1.0000
    6.5000    8.0000    2.0000
    2.5000    5.0000    3.0000
    6.5000    5.0000    4.0000

TR_CL =
     1     4     3
     2     3     1

在这里插入图片描述

2. stlwrite()

stlwrite(TR,filename)
stlwrite(TR,filename,fileformat)

filename: 保存的文件名字，可以为 ‘xxx.stl’
fileformat: 指定写入文件的文件格式，fileformat 可以是 ‘binary’（默认值）或 ‘text’。

stlwrite(TR,'tritext.stl','text')

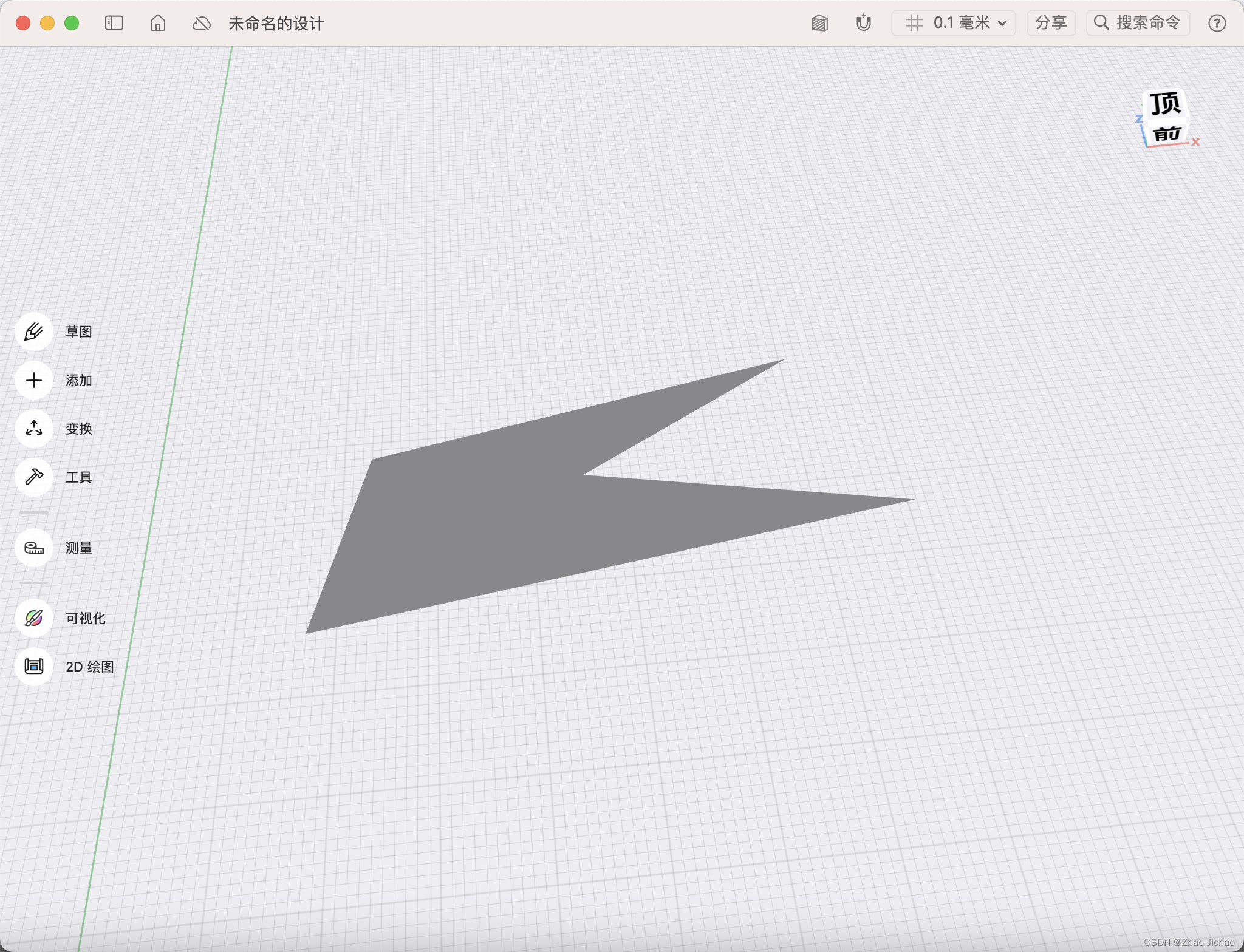

使用三维软件打开后，可以看到保存的文件 tritext.stl 如下图所示

在这里插入图片描述

3. stlread()

TR = stlread('tristltext.stl');

TR = stlread('tristltext.stl');

TR_Points = TR.Points;
TR_CL = TR.ConnectivityList;

TR_Points =
    2.5000    8.0000    1.0000
    6.5000    5.0000    4.0000
    2.5000    5.0000    3.0000
    6.5000    8.0000    2.0000

TR_CL =
     1     2     3
     1     3     4

注意：重新打开后生成的 TR 对象，节点的顺序与最早的定义顺序不同，连接关系也变了。但是也只是顺序和连接关系表示顺序不同，模型本质还是一样的。

4. triplot()

triplot(TR)

绘制由二维 triangulation 或 delaunayTriangulation 对象定义的三角形。

在这里插入图片描述

5. patch()

此函数主要功能为绘制一个或多个填充多边形区域。

patch(X,Y,C)
patch(X,Y,Z,C)
patch('XData',X,'YData',Y)
patch('XData',X,'YData',Y,'ZData',Z)

patch(X,Y,C) 使用 X 和 Y 的元素作为每个顶点的坐标，以绘制一个或多个填充多边形区域。patch 以您指定顶点的顺序连接这些顶点。要创建一个多边形，请将 X 和 Y 指定为向量。要创建多个多边形，请将 X 和 Y 指定为矩阵，其中每一列对应于一个多边形。C 决定多边形的颜色。
patch(X,Y,Z,C) 使用 X、Y 和 Z 在三维坐标中创建多边形。要在三维视图中查看这些多边形，请使用 view(3) 命令。C 确定多边形的颜色。
patch(‘XData’,X,‘YData’,Y) 类似于 patch(X,Y,C)，不同之处在于您不需要为二维坐标指定颜色数据。
patch(‘XData’,X,‘YData’,Y,‘ZData’,Z) 类似于 patch(X,Y,Z,C)，不同的是不需要为三维坐标指定颜色数据。

注意，当使用 ‘XData’、‘YData’ 或 ‘ZData’ 名称-值参数指定数据时，数据必须为数值类型，如 double、single 或整数类型。要指定 categorical、datetime 或 duration 数据，请使用 x、y 和 z 参数。

patch('Vertices',V, 'Faces',F)

patch(‘Vertices’,V, ‘Faces’,F) 创建一个或多个多边形，其中 V 指定顶点的值，F 定义要连接的顶点。
当有多个多边形时，仅指定唯一顶点及其连接矩阵可以减小数据大小。为 V 中的每个行指定一个顶点。要创建一个多边形，请将 F 指定为向量。要创建多个多边形，请将 F 指定为矩阵，其中一行对应于一个多边形。不要求每个面都具有相同的顶点数。要指定不同数量的顶点，请以 NaN 值填充 F。

patch(S)

patch(S) 使用结构体 S 创建一个或多个多边形。结构体字段对应于补片属性名称，字段值对应于属性值。例如，S 可以包含字段 Faces 和 Vertices。

patch(___,Name,Value)
patch(ax,___)

patch(___,Name,Value) 创建多边形，并使用名称-值对组参数指定一个或多个补片属性。补片是包含所有已创建多边形的数据的对象。您可以使用上述语法中的任意输入参数组合指定补片属性。例如，‘LineWidth’,2 将所有多边形的轮廓宽度设置为 2 磅。
patch(ax,___) 将在由 ax 指定的坐标区中，而不是当前坐标区 (gca) 中创建补片。选项 ax 可以位于前面的语法中的任何输入参数组合之前。

p = patch(___)
