Innovus ecoAddRepeater按照具体load pin进行分组案例（附glolden脚本）

于 2025-02-12 12:36:14 发布
阅读量497 收藏 9
点赞数 3
文章标签： 数字后端培训 数字IC后端 clock tree ecoAddRepeater high fanout net 数字后端入门 max transition
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_37584728/article/details/145589722
版权

我们之前介绍过ecoAddRepeater可以实现on route插buffer，而且还可以解high fanout引起的transition violation。

但实际项目中经常会有如下图所示的实现要求：

在这里插入图片描述

ecoAddRepeater使用方法解析

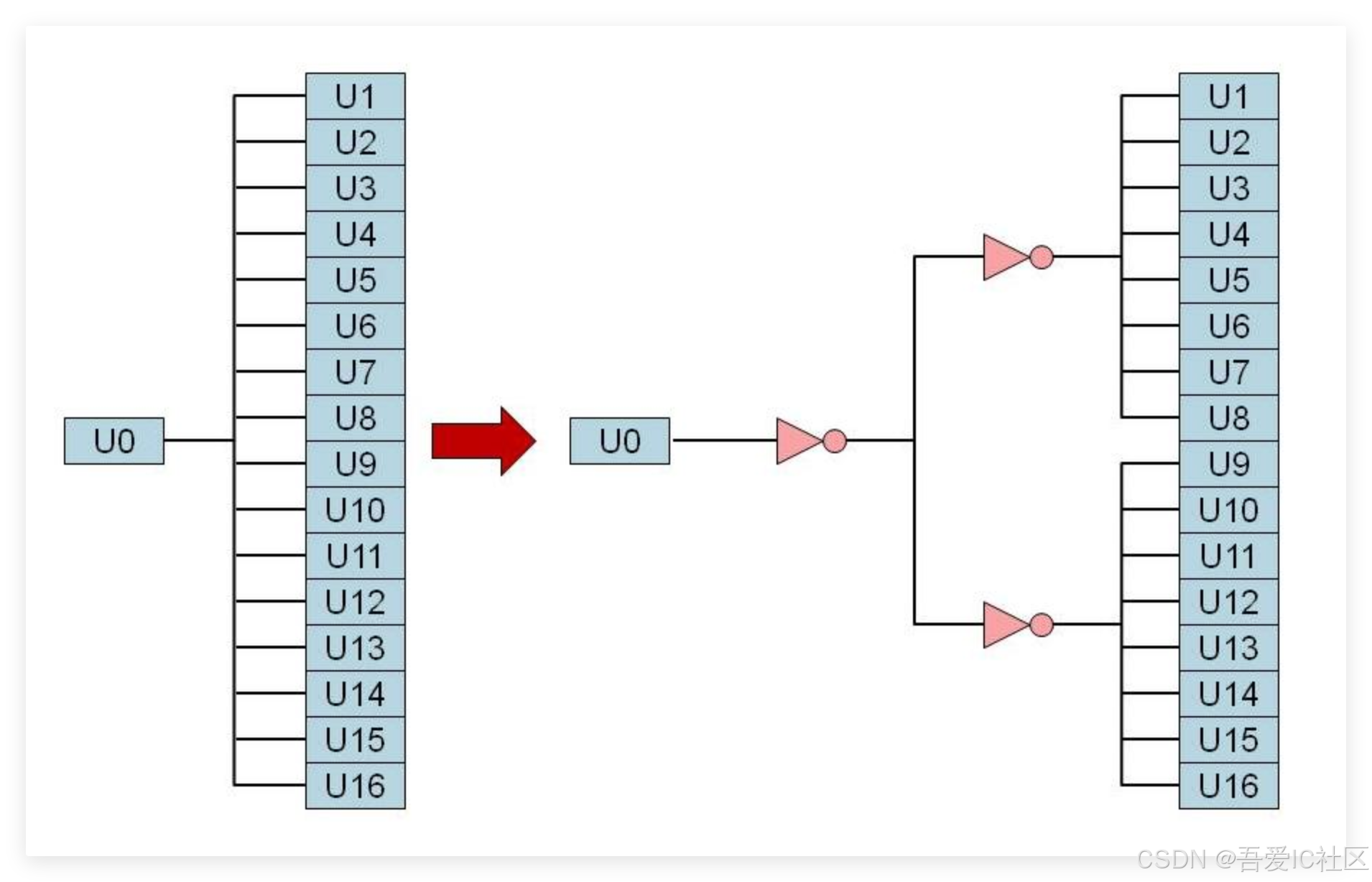

● U0原来驱动的U1–>U16，需要一分为二，第一组是U1-U8，第二组是U9-U16

● 这两组fanout可以根据layout位置来选定（这个工具无法自动实现）

以上需求直接使用ecoAddRepeater是无法直接实现的。通过上面的图解我们实现的方法和步骤如下：

1）设置ecoMode将updateTiming关掉

setEcoMode -updateTiming false

2）关掉LEQ检查 （因为涉及到信号反向）

setEcoMode -LEQCheck false

3）对U1–>U8的D pin插buffer

ecoAddRepeater -term {U1/D U2/D U3/D U4/D U5/D U6/D U7/D U8/D} -cell BUFX2 -name eco_inst_1

4）将插入的buffer size成 inverter

ecoChangeCell -cell INVX2 -inst eco_inst_1

5）对U9–>U16的D Pin插b
