Altium Designer22丝印层避让焊盘过孔教程

工作中，同事设计的板子被工人焊接插件的时候用烙铁把铺铜的GND绿油给撸掉了，导致插件上PAD的焊锡与GND网络连接短路了。此时同事想让产线主管给产线员工培训焊机，奈何月薪3K招人都难，只有从设计上想办法避免了··········。
可能工人为了效率把烙铁调到最大温度（也不排除大力出奇迹），导致插件附近的绿油被撸掉了，此时想到，就是借鉴（抄）别人的做法，参考了一些产品和电源的做法，就是在需要手工焊接的DIP焊盘之间再增加一层丝印油墨，来降低焊接短路的风险（听说还能有隔离爬电间距的功效）。
Altium Designer绘制PCB的时候，发现对直插元器件的Top Overlay层铺设一层丝印则直接把焊盘给盖住了如下图所示：

2D显示

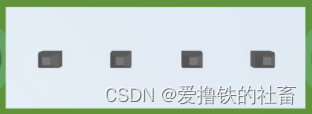

3D显示

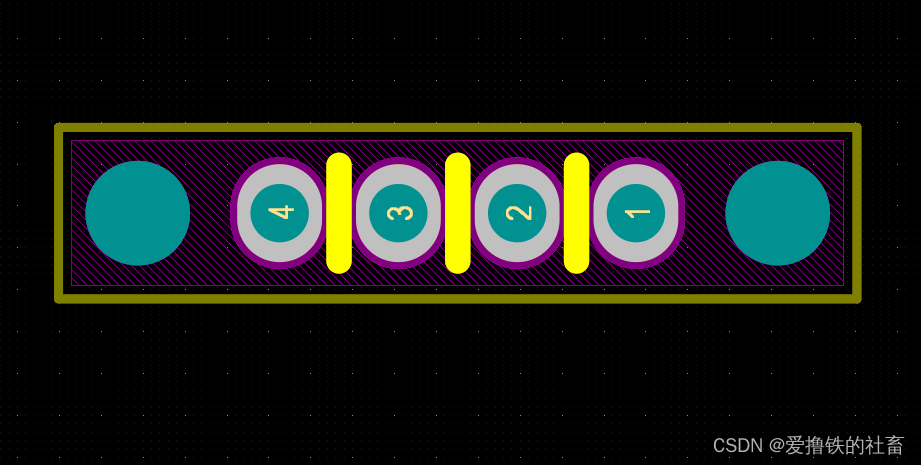

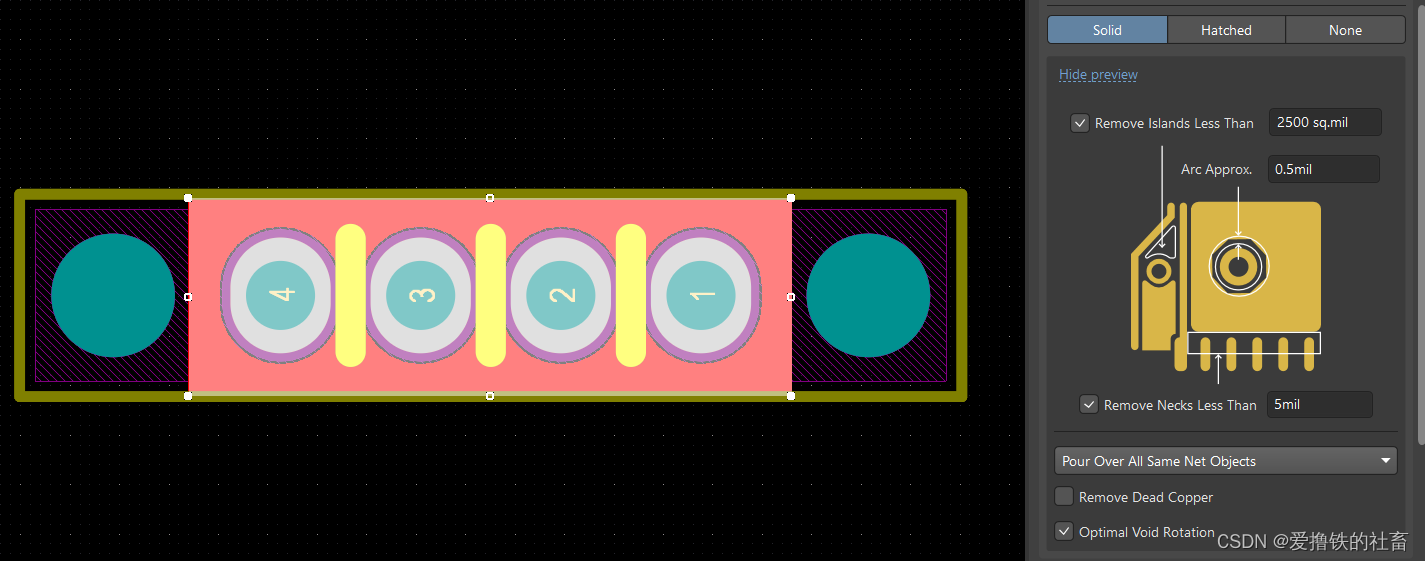

虽然这样，技术群的小伙伴告诉我，工程稿会自动切掉，不用理会焊盘被丝印盖住的问题，但是难以掩盖我的强迫症，再说了做技术就得严谨。记录一下用Altium Designer22绘制丝印层避让焊盘过孔的过程，1、在自己的工程里，新建一个空的PCB，再把要用到的座子先复制过来，如下图：2、在Top Layer层绘制铜皮，会自动避开焊盘，这里我（D→R设计规则→Clearance最小间距设置成5mil），铜皮设置如下图右边栏显示所示：

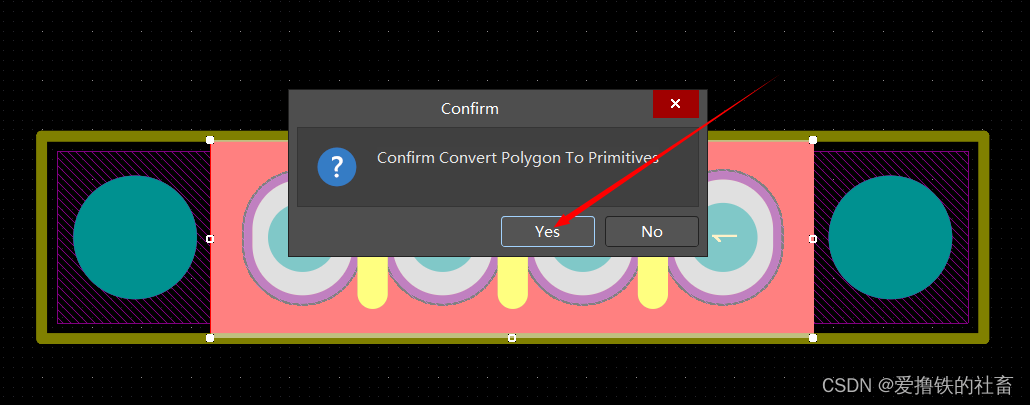

3、然后，工具→转换→将多边形铺铜分解为离散元素（快捷键T→V→Y），再选中该铜皮→弹出confirm convert Polygon To Primitives选项卡，选择Yes。如下图所示

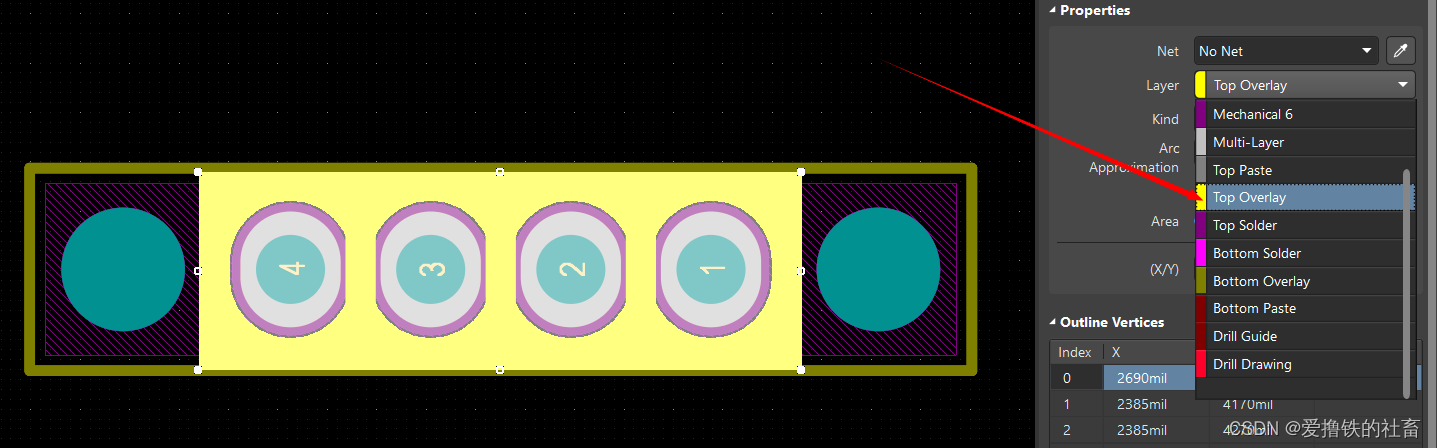

4、再选中该铜皮，右侧选项栏中Layer→Top Overlay，此时原来的Top Layer的铜皮变成了避让焊盘的丝印层。如下图所示：

5、选中该丝印，注意：该丝印在筛选器里面为Regions,而不是Polygons了。不然选中不了这个丝印。再用焊盘捕捉中心把丝印复制、粘贴到自己的PCB工程里放置即可。如下图所示：

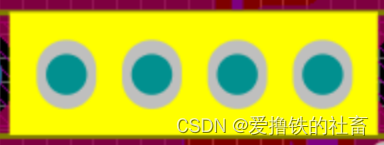

2D图

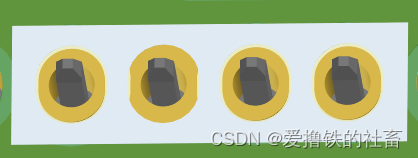

3D图
这样丝印就完美的避让了焊盘过孔啦，希望对各位大佬们有帮助★,°:.☆(￣▽￣)/$:.°★ 。
