AD22 2层板通用class、规则设置

 在PCB界面 按快捷键D+R 弹出《PCB规则及约束编辑器》

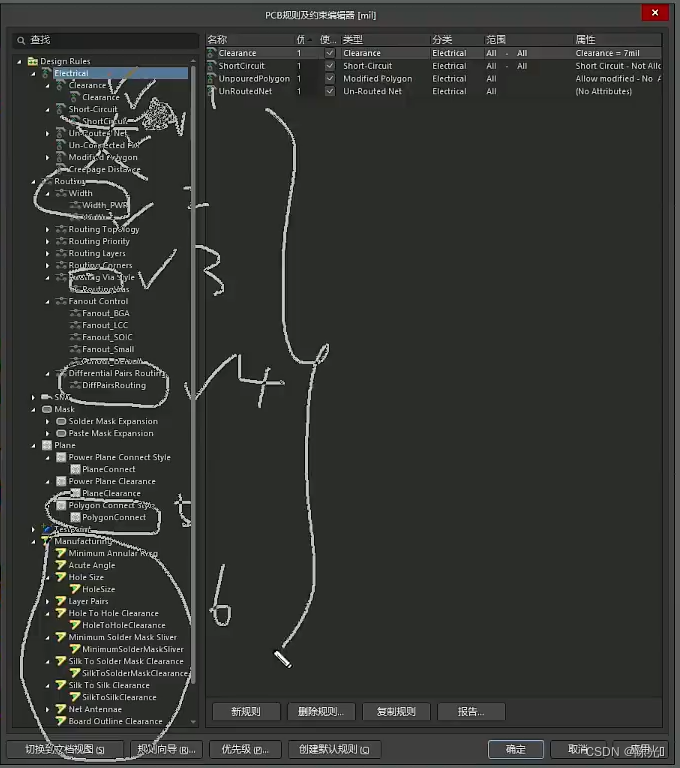

需要设置的规则只有6个：

1.安全间距；2.线宽；3.过孔；4.差分线；5.铜皮连接方式；6.装配相关规则。

 1.安全间距设置，软件默认是10mil，从高到地修改尝试，设置改小到封装PAD不报错即可
tips：普通2层板的安全间距为7-10mil；如果器件很密可以用6mil，不要设置5mil，因为会增加成本；当前板厂标配安全间距为4mil，4-6层板最小安全间距是按4mil来，可以增大，再小会增加成本

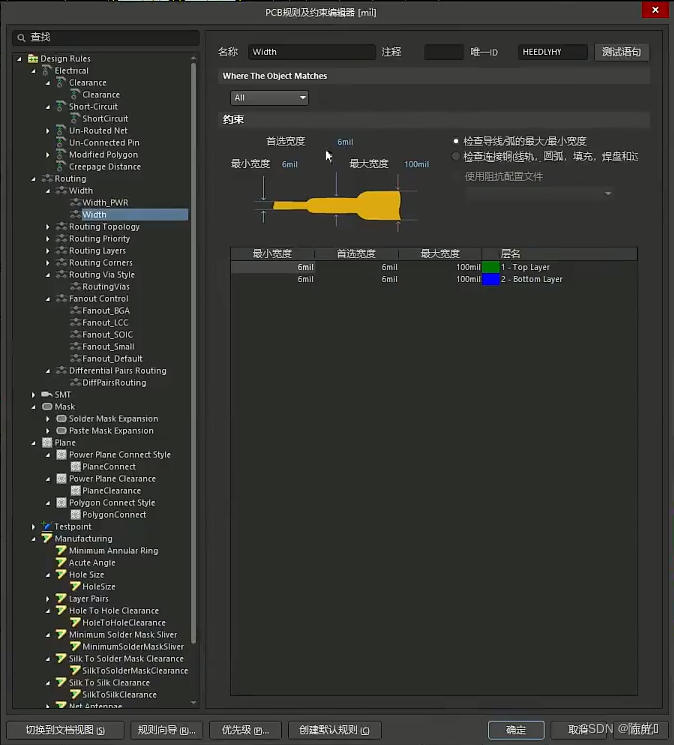

 2.线宽（默认为10mil若焊盘报错，或者走线不好走，降到7/8/9mil没有问题）

tips：2层板没有必要走宽线，打大孔

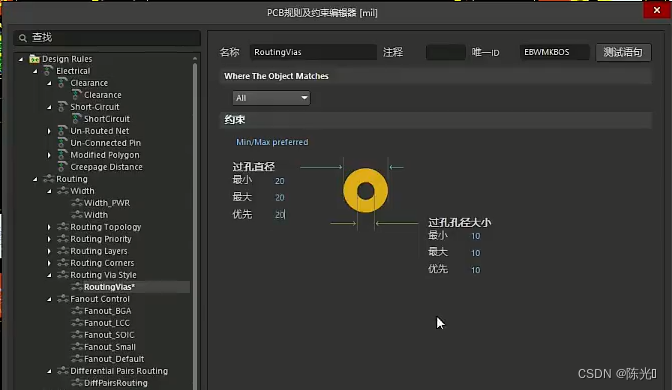

 3.过孔

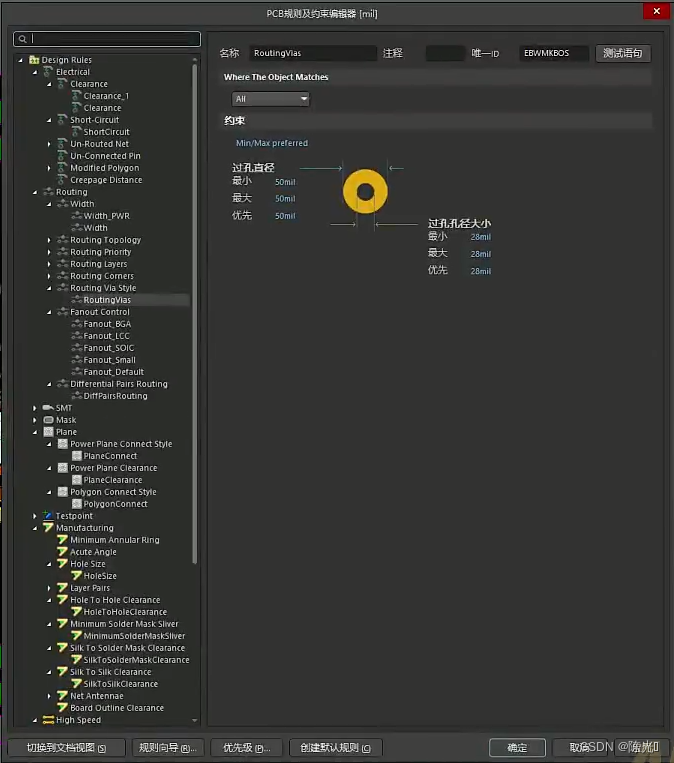

tips：默认过孔为28-50mil，一般用12-24mil已经是很大了，一般个人做到10-20mil；内径外径相差2倍。（12-24/12-24在多层板中作为电源孔用，在2层板当信号孔搓搓有余）

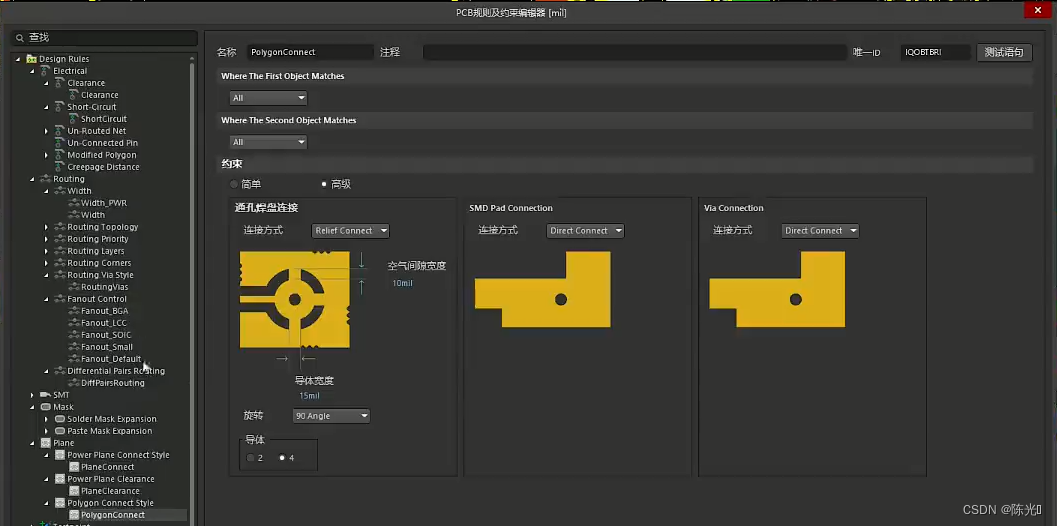

 4.铜皮连接方式（SMD贴片焊盘、via过孔）

 tips：如果产品没有特别要求，SMD和via设置为全连接会更加好连，通用过孔-导体宽度可以设置厚一些比如15/20mil。

 5.差分线
tips：根据设计要求来设计

6.装配相关规则

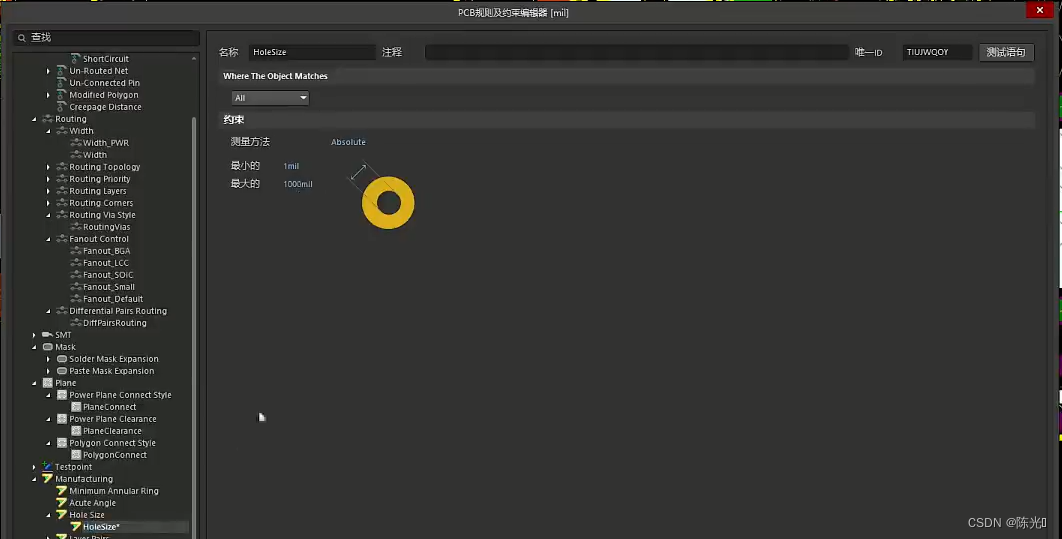

6-1.扩孔尺寸大小：Manufacting-Hole Size-HloeSize 如果报错把《最大的》改为1000mil

6-2. 孔到孔间距：Manufacting-Hole To Hole Clearance-HoleToHoleClearance孔到孔间距设置为0mil

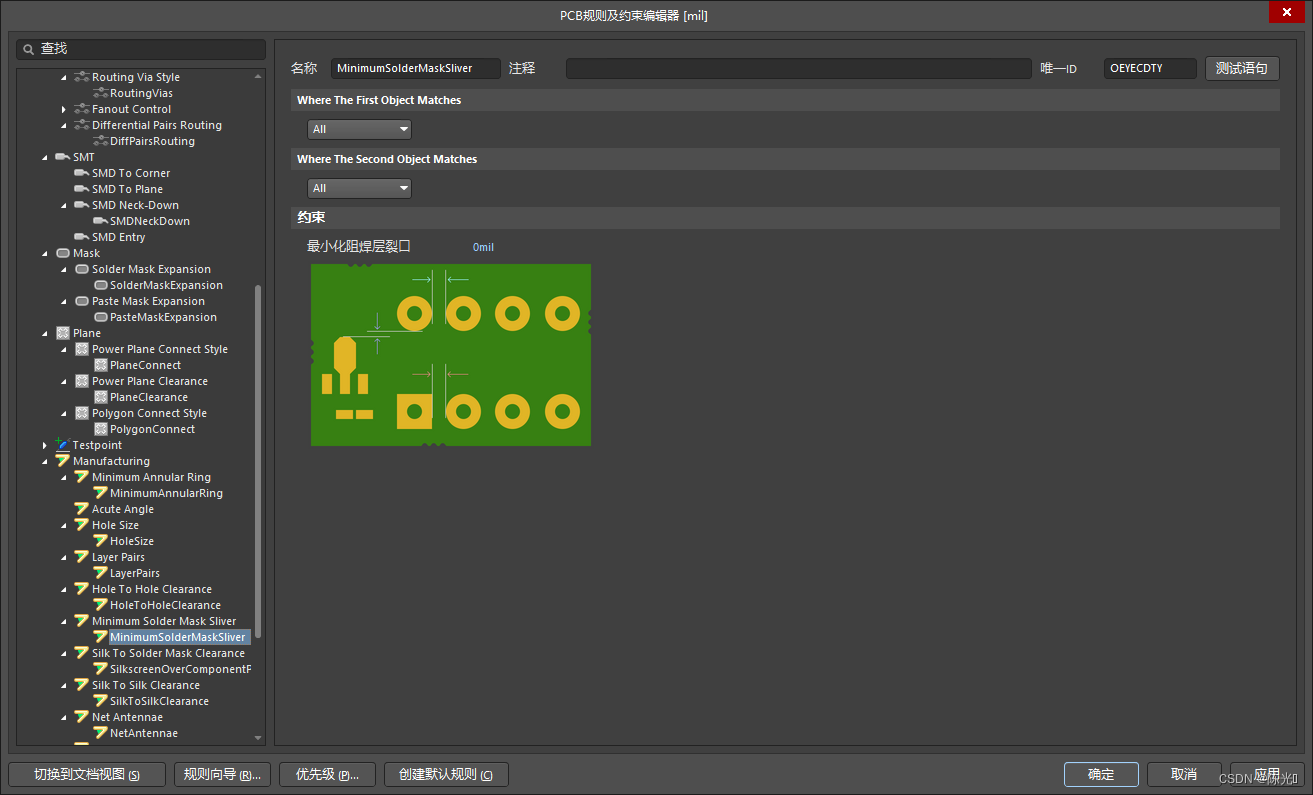

 6-3.最小阻焊值——0mil

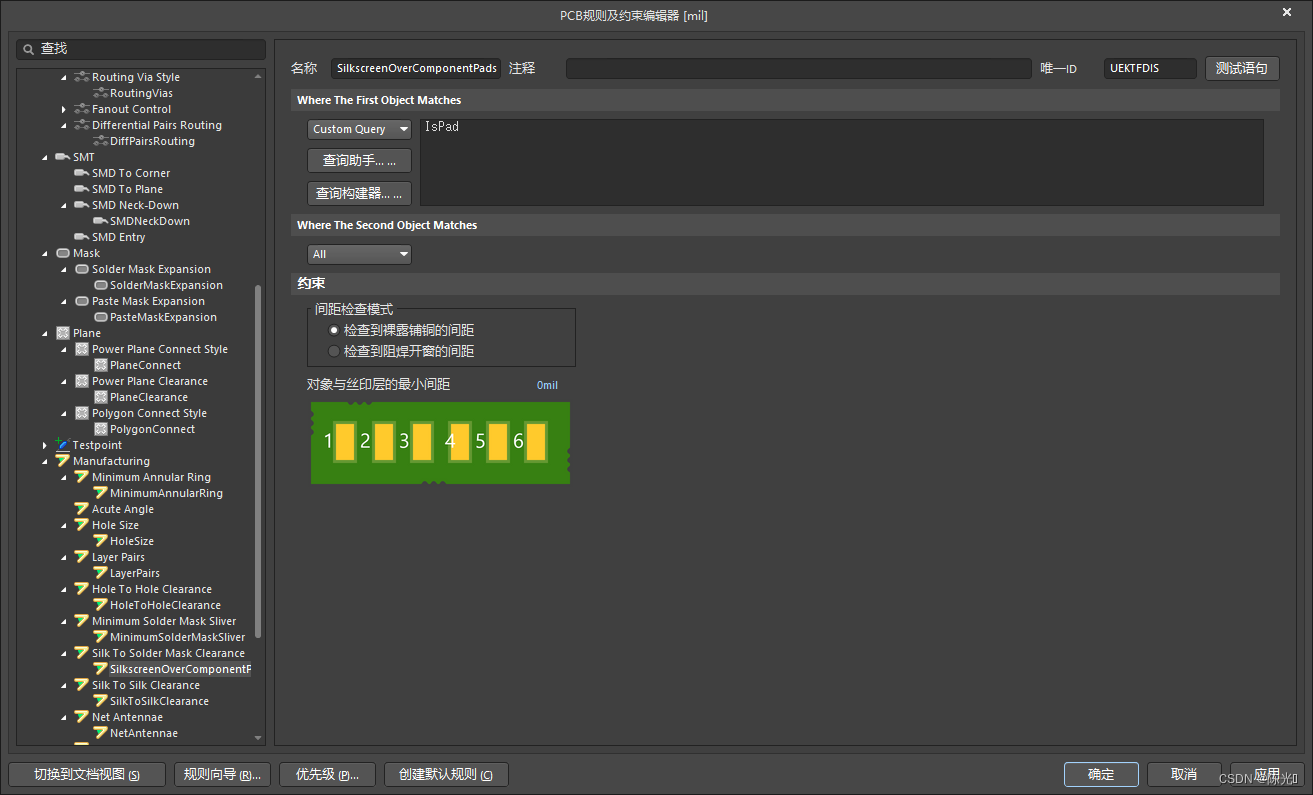

 6-4.丝印和焊盘距离——0mil

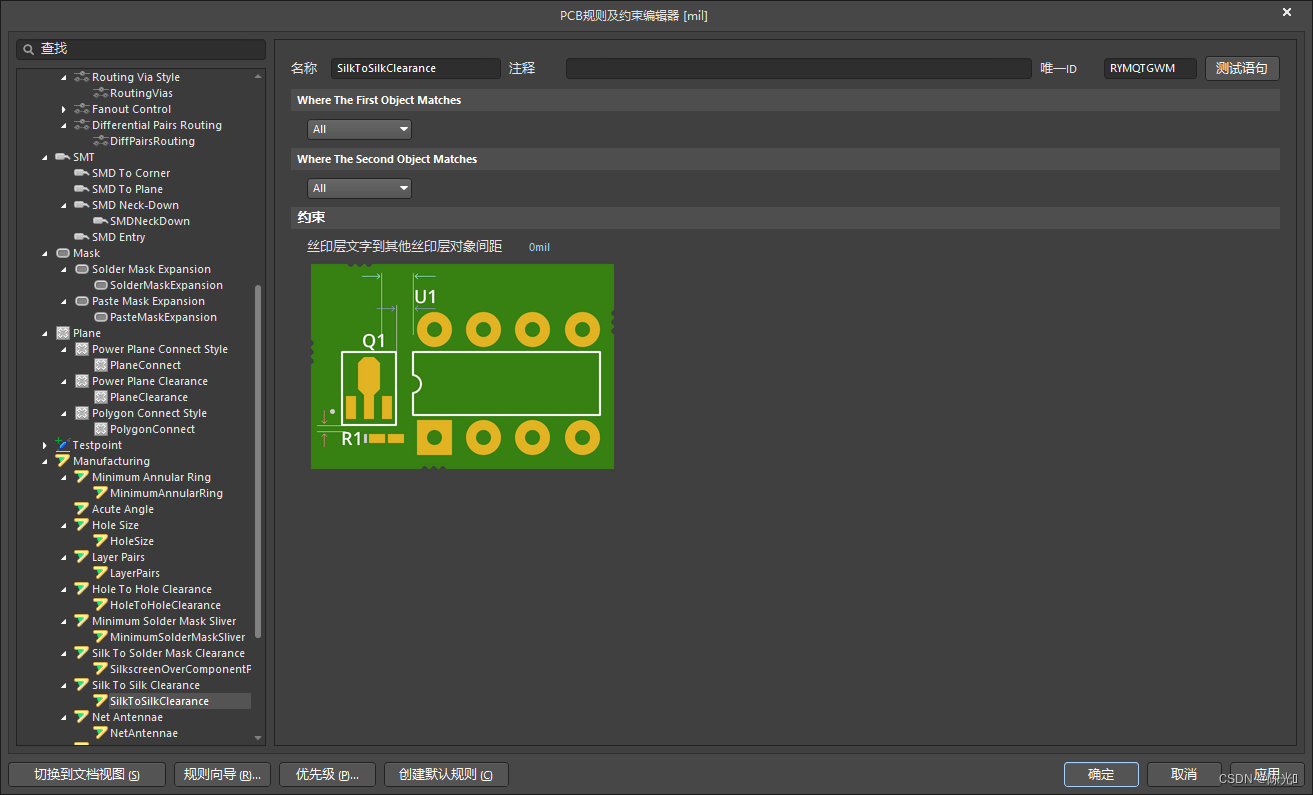

6-5.丝印和丝印距离——0mil

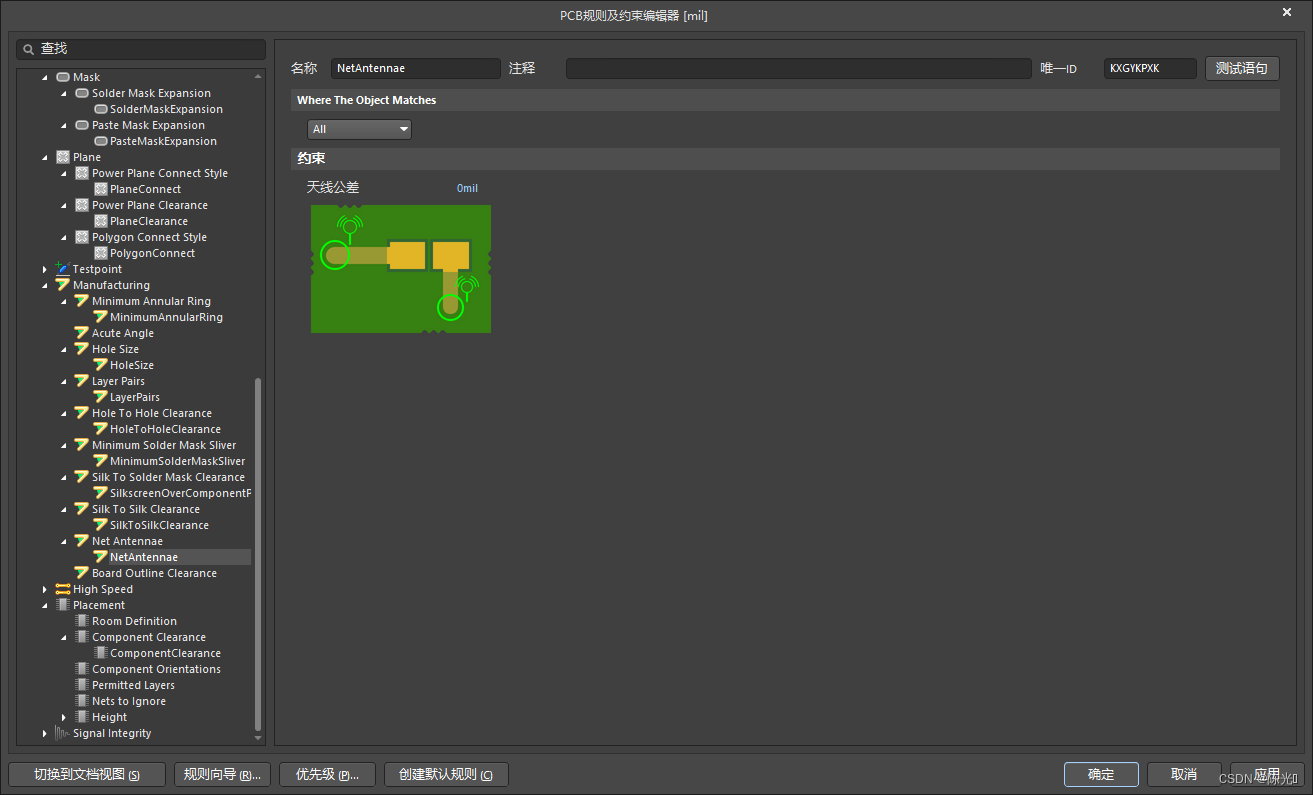

 6-6.天线公差——0mil

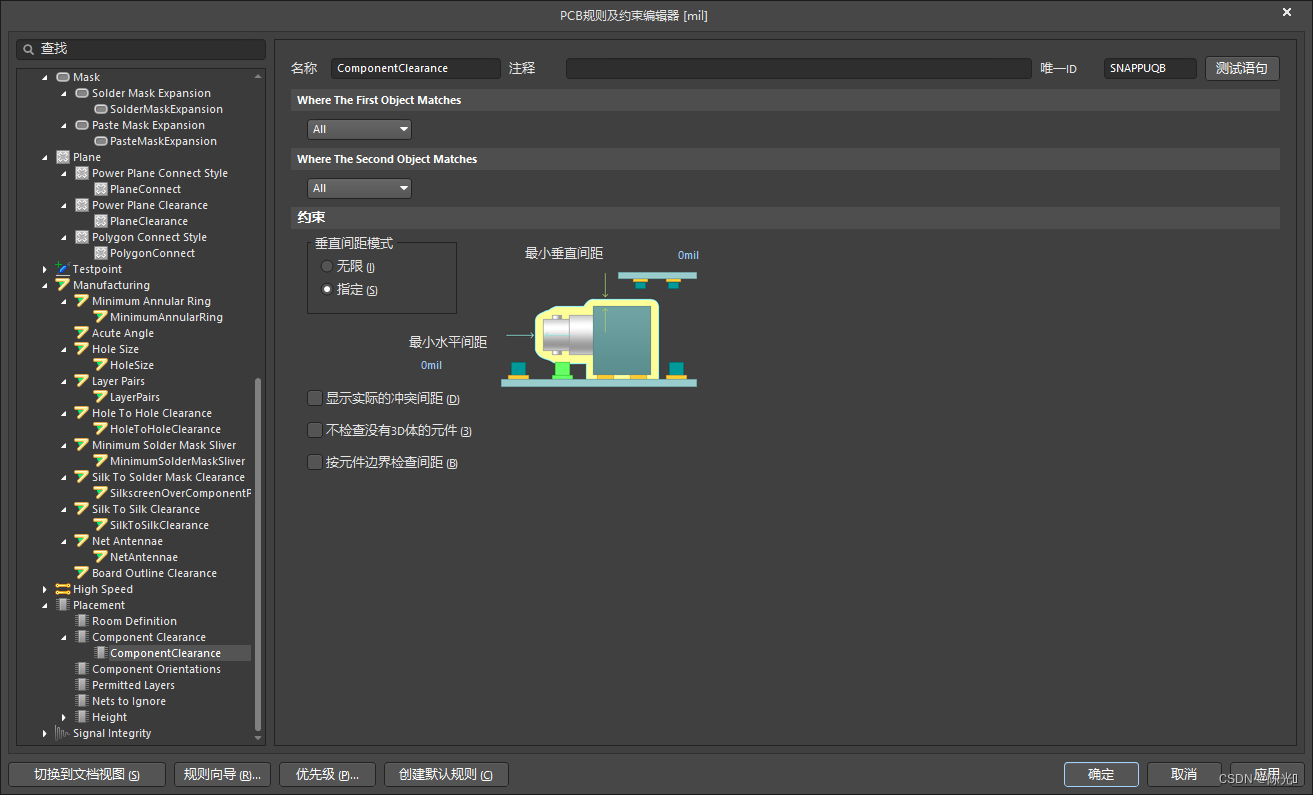

 6.7.Placement-ComponentClearance器件最小间距——0mil

 ！！！！！！前提必须手动布局布线！！！！！！！！

！！！！！！！手动布局才可以把丝印、焊盘、阻焊区分明显！！！！！！！

                                                                                             ————以上参考资料来自李崇伟先生《【官方培训】Altium Designer 22 新手入门实战课程 | Altium Designer 教程 | PCB Layout》
