PLC编程实例3—计数器应用

---

---

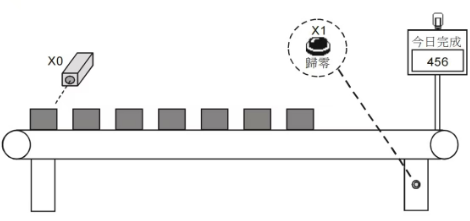

1. 产品日产量测定（加计数）

【功能】

• 生产线可能停电或休息关掉电源，重新开始生产后需从停电前的记录开始对产品进行计数
• 计数到达指定数量时，目标完成指示灯亮，提醒工作人员做好记录
• 按下归零按钮，产品重新计数

【I/O表】

PLC 装置	控制说明
X0	光电感测器，当检测到产品时，X0=On
X1	归零按钮
Y0	指示灯

计数器R复位无需母线电压支持，只需当前引脚被On，计数器即可清零

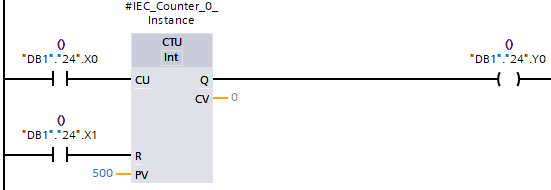

【程序实现】

【说明】

• 有产品经过X0时，开始计数，到达指定数量PV后，计数器Q点导通Y0=On
• X1=On,复位计数器

---

注：计数器具有停电保持功能

---

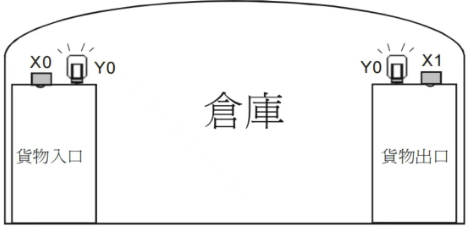

2. 产品出入库数量监测（计数累加）

【功能】

• 对仓库内的产品数量进行监控，并且当仓库内的产品数量达到 10个时，开始报警。在仓库的入出口处均设置有检测产品的光电感测器。

【I/O表】

PLC 装置	控制说明
X0	入库检测光电感测器，有货物入库时X0=On
X1	出库检测光电感测器，有货物出库时X1=On
Y0	报警灯

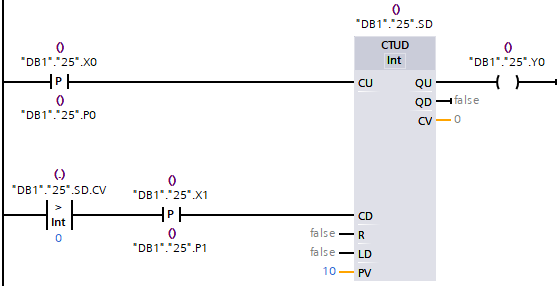

【程序实现】

【说明】

• 当入库X0=On 计数器CU加计数
• 当库内有产品且出库X1=On 计数器CD减计数
• 当计数器当前值CV到达指定PV数量后，QU导通Y0=On

---

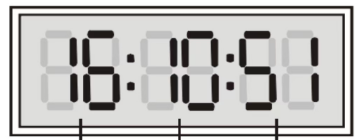

3. 24小时时钟（计时）

【功能】

• 实现24小时时钟功能
• 按下开始按钮开始计时开始
• 按下清零按钮计时器清零
• 计时24h后自动重新开始计时

【I/O表】

PLC 装置	控制说明
S1	开始计时
S2	计时清零
s	秒针
m	分钟
h	小时

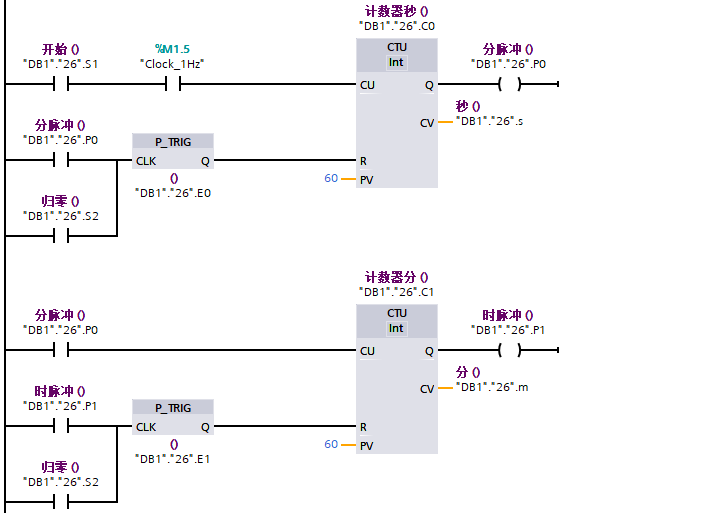

【程序实现】

【说明】

• 激活PLC时钟功能，M1.5为1S脉冲信号，当计数器C0（秒计数）到60S时置位P0（分脉冲），同时复位计数器C0，秒（Int）数值为C0.CV
• P0=On同时计数器C1（分计数）加1，到60分钟时置位P1（时脉冲），同时复位计数器C1，分（Int）数值为C1.CV

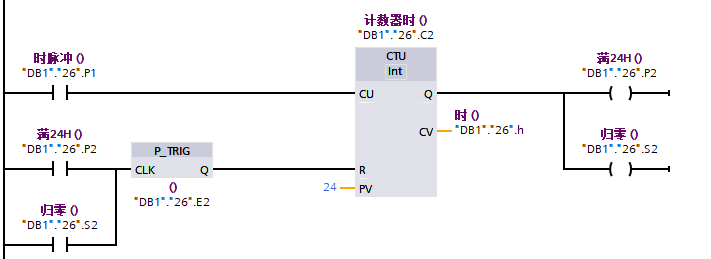

• P1=On同时计数器C2（时计数）加1，到24小时后复位

---

END
