maxwell与steady state thermal 通过workbench耦合仿真

最新推荐文章于 2024-07-13 19:20:37 发布
最新推荐文章于 2024-07-13 19:20:37 发布
阅读量7.9k 收藏 42
点赞数 9
分类专栏： 仿真
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39289876/article/details/106570787
版权

文章目录

maxwell

1加入maxwell并打开
在这里插入图片描述
2导入模型

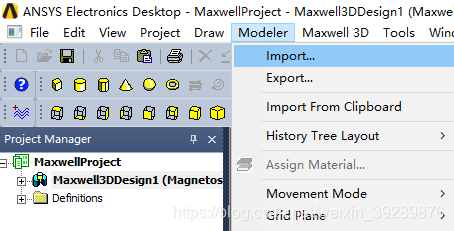

在这里插入图片描述

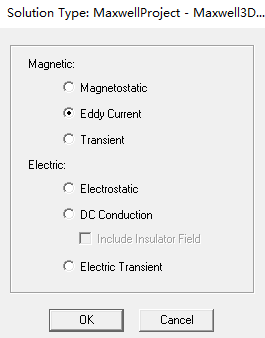

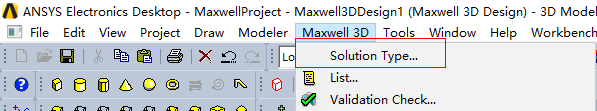

3选择求解器类型：涡流求解器eddy current
在这里插入图片描述
在这里插入图片描述
4修改模型名字不能带_等特殊符号
在这里插入图片描述
5为模型赋材料

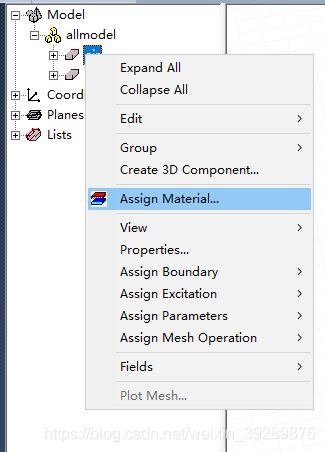

在这里插入图片描述
6设立3D边界，各边电流进出方向为0其余方向300

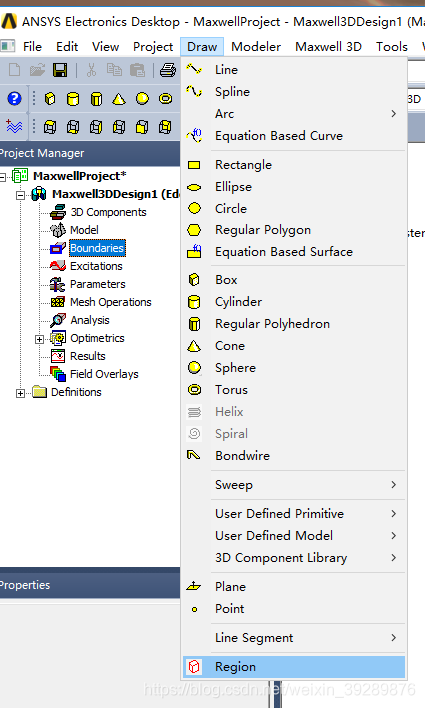

在这里插入图片描述

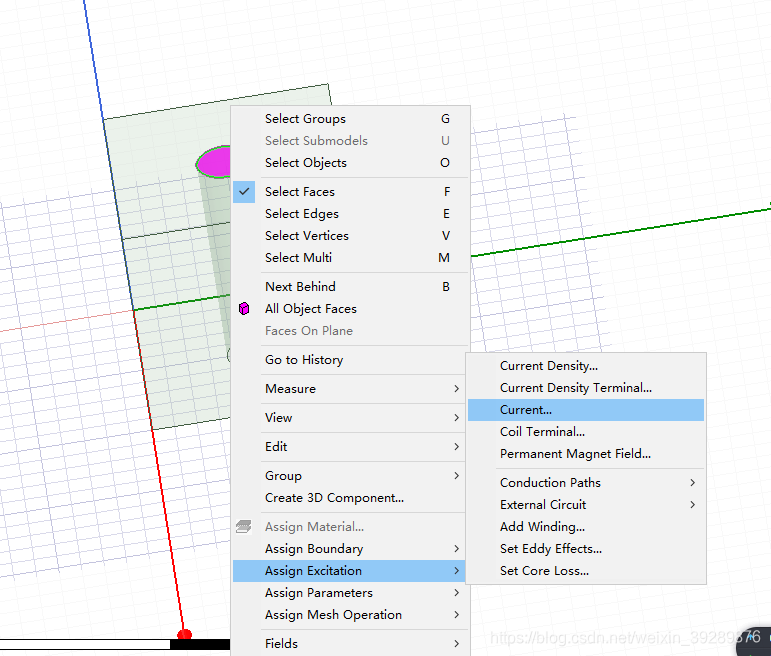

7设置激励条件，可设置电流大小，相位，方向
在这里插入图片描述
在这里插入图片描述
8设置集肤深度，选取中间铜导体的体然后设置，如何设置看帮助文档
在这里插入图片描述
9求解设置

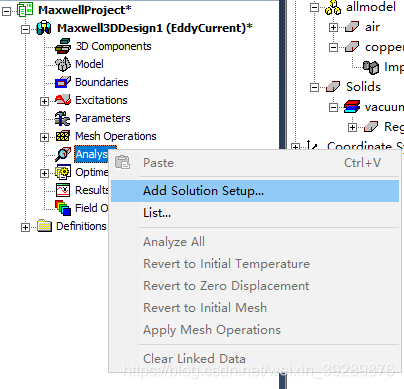

在这里插入图片描述

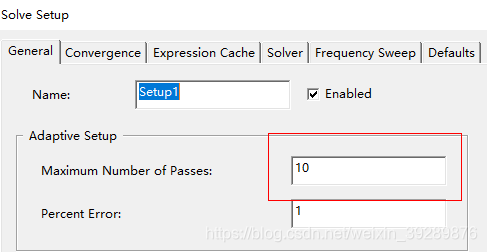

迭代步数
在这里插入图片描述

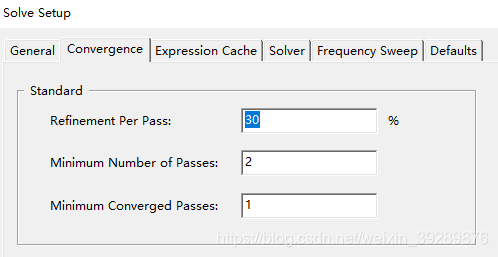

收敛精度
在这里插入图片描述

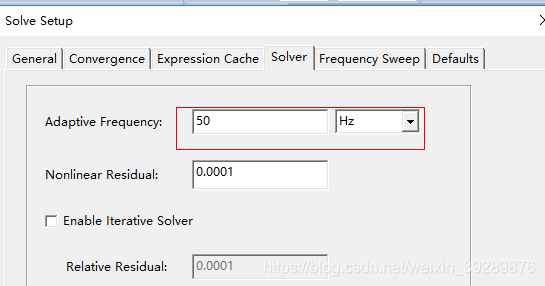

交流电频率
在这里插入图片描述

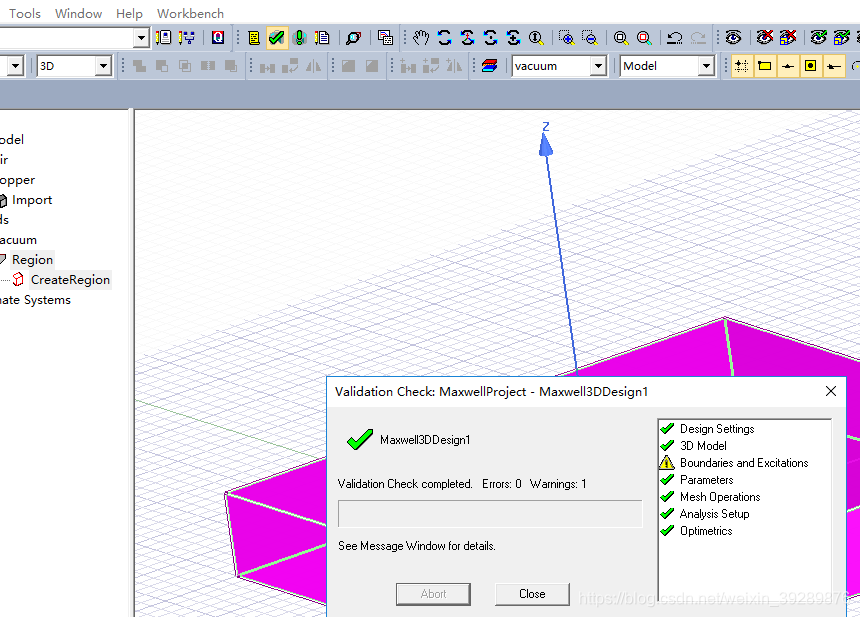

10验证条件满足计算
在这里插入图片描述
11求解
发现无法求解，删除air后可以正常求解

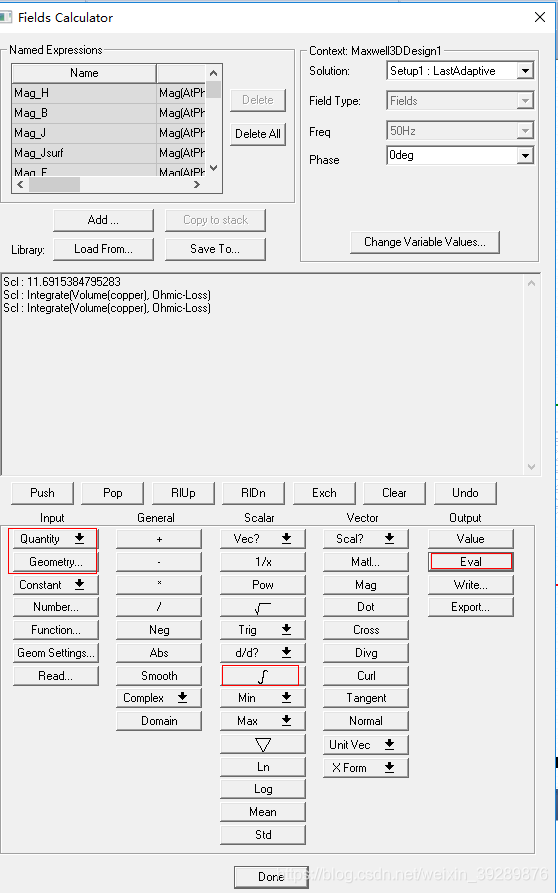

计算欧姆热
在这里插入图片描述
关闭maxwell后，如图所示，计算成功
在这里插入图片描述
在这里插入图片描述

steady state thermal

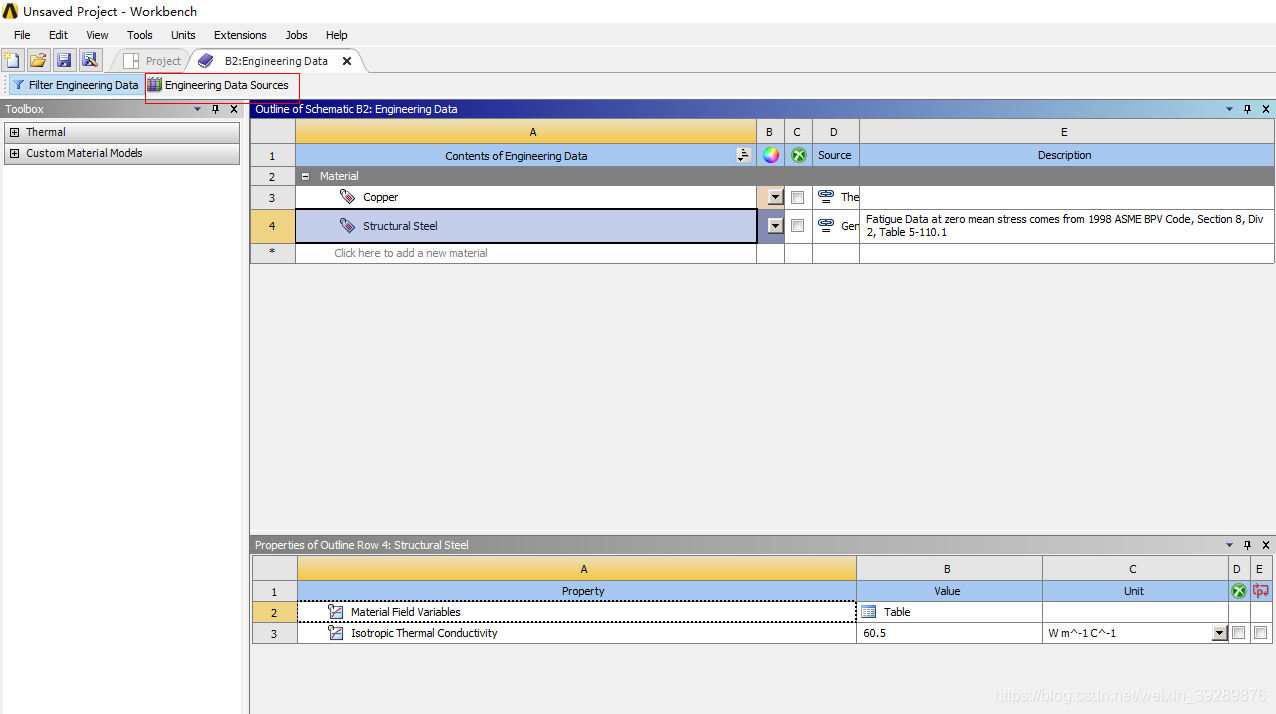

1材料设置
点击红框
在这里插入图片描述

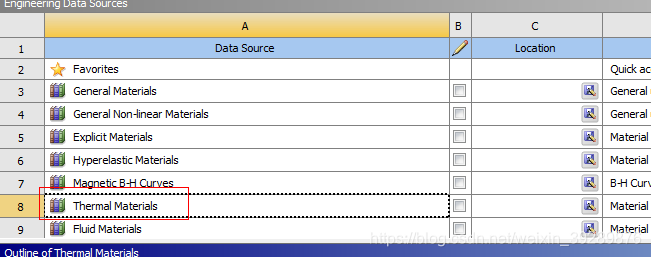

热力材料
在这里插入图片描述

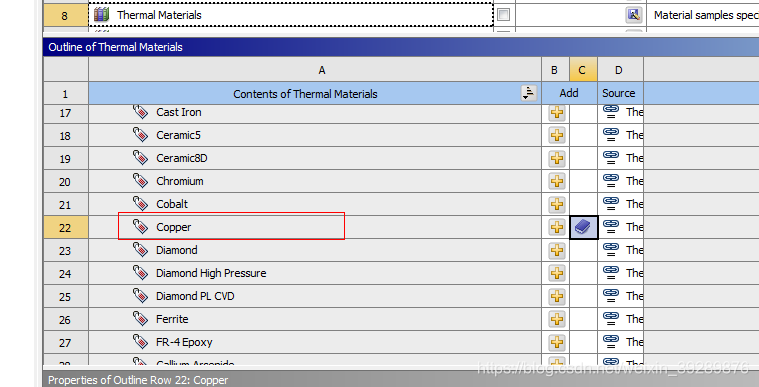

在下方找到铜，或许会出现小书再点一下
在这里插入图片描述

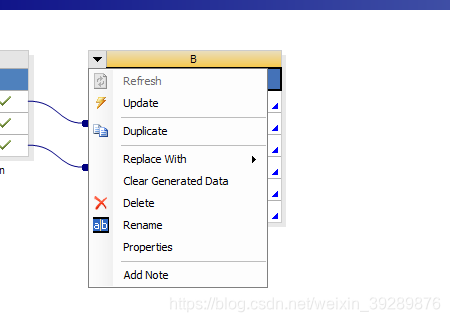

关闭后update steady state thermal
在这里插入图片描述

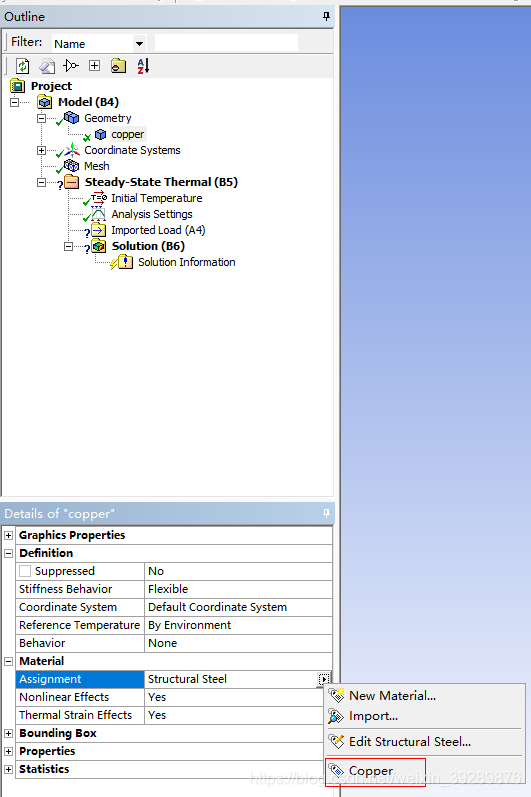

2 进入稳态热模块，选取要赋材料的物品赋材料，铜是刚刚设置的
在这里插入图片描述
3网格划分
在这里插入图片描述

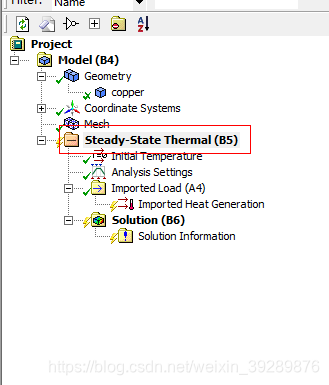

4导入载荷
在这里插入图片描述
在这里插入图片描述
点击选取体，选取物体，然后apply
在这里插入图片描述
显示一个物体
在这里插入图片描述
右击后点solve

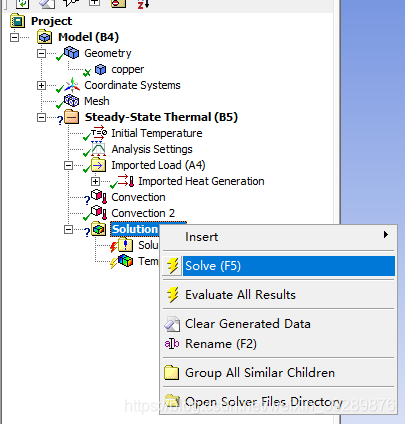

在这里插入图片描述
5设置传导 对流等边界条件

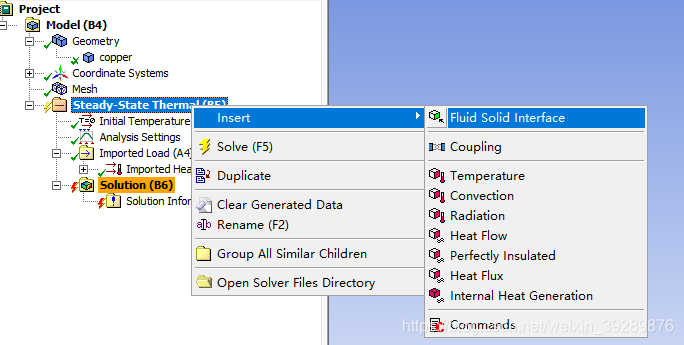

在这里插入图片描述
在这里设置圆周面对流换热系数为3，上下为5

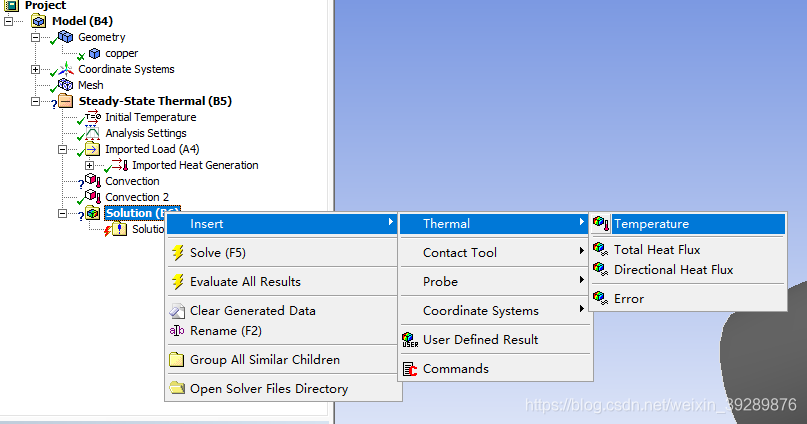

6插入计算温度场
在这里插入图片描述
7求解计算
在这里插入图片描述

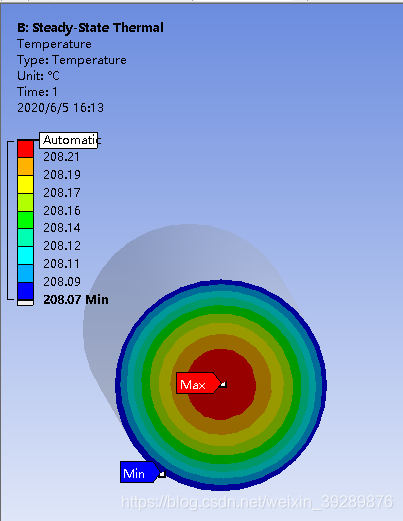

8结果

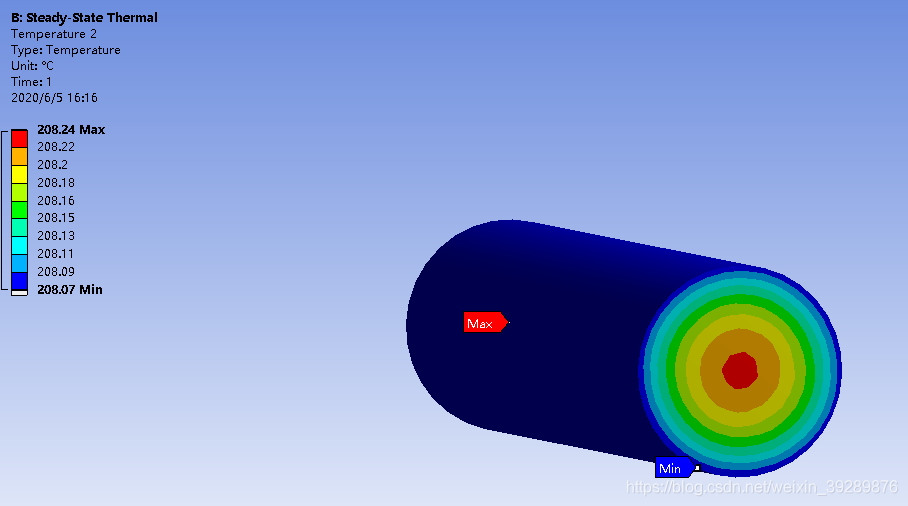

在这里插入图片描述
在这里插入图片描述
