Verdi 操作

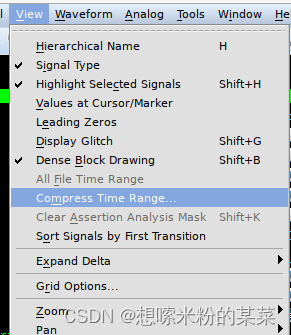

1.0 折叠波形

>> [waveform menu] Veiw -> Compress Time Range -> set start time and end time

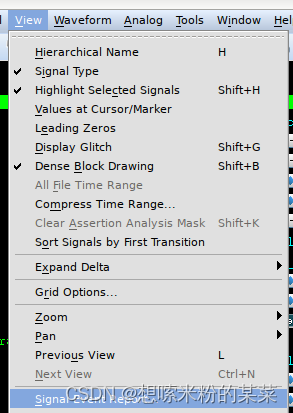

2.0 计算信号的边沿数量

>> set Cursor and Marker -> [waveform menu] View -> Signal Event Report

3.0 打开多个波形

前提是这些波形共享一个vdb/dut/tb。
step1: open a new waveform window, >> [waveform menu] Tools -> New Waveform
step2: load waveform file(*.fsdb), >> [waveform menu] File -> Open

4.0 显示当前波形的路径

当打开多个波形时，点进一个波形中， >> file -> Set Active, 或者直接按 ‘a’ 键

5.0 只打开database，不打开波形

verdi -simflow -dbdir *.daidir &

6.0 显示信号hierarchy

‘h’ 键， >> View -> Hierarchical Name
