西门子PLC的TCP通讯(不同项目下)②--TRCV_C指令

上期主要了解了TSEND_C指令的各项参数的意义，隐藏参数LEN等可以默认

本期将了解另一个配套组合指令块TRCV_C，这是个接收指令块，大概呢跟发送指令TSEND_C差不多

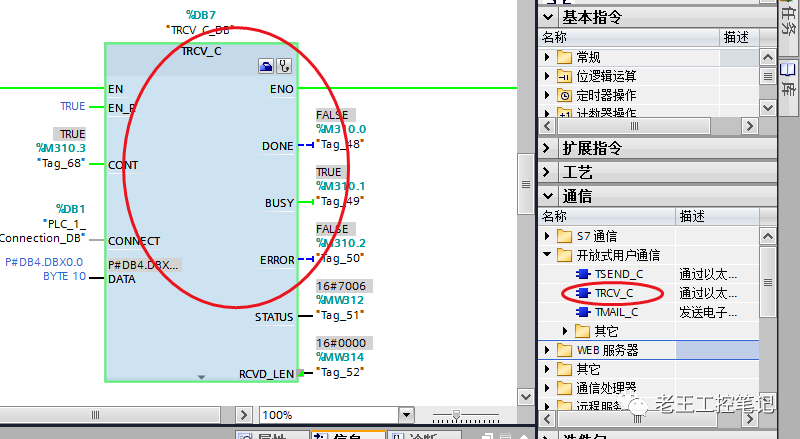

1.0 从右边指令栏--通信--开放式用户通讯--其他，选择TRCV_C拖动到程序1中，如下图

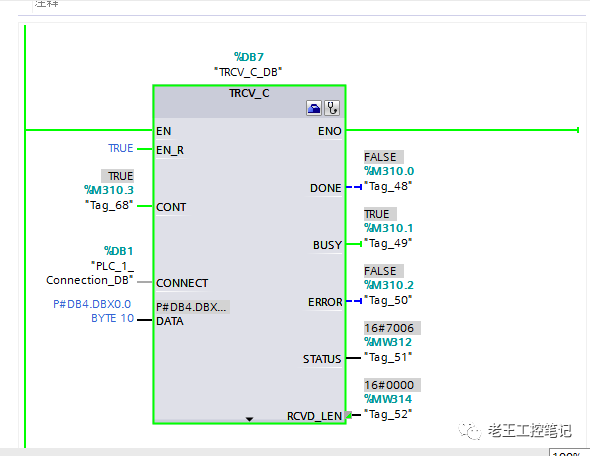

2.0 下面说下具体这个指令块的参数设置

EN_R：启用接收功能，可以默认为1

CONT：当为0时断开通信连接，当为1时建立并保持通讯连接

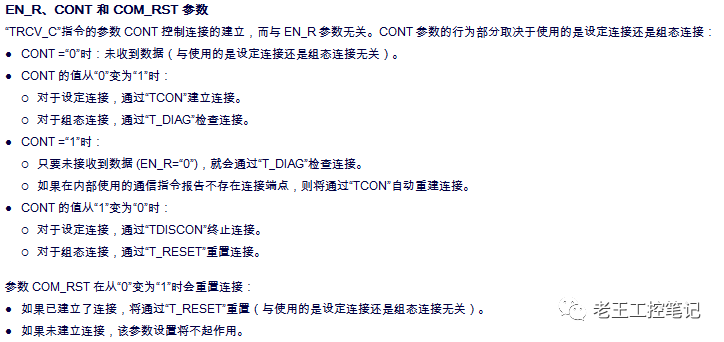

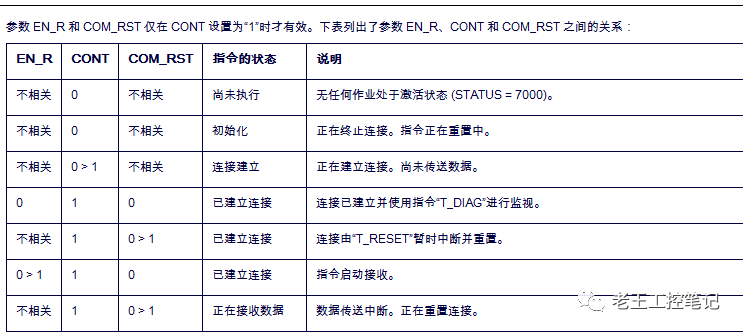

注释：如下图，上面两个参数EN_R和CONT，COM_RST，CONT决定连接的建立，COM_RST当为1时，连接中断并重置，连接建立后EN_R为1，启动接收

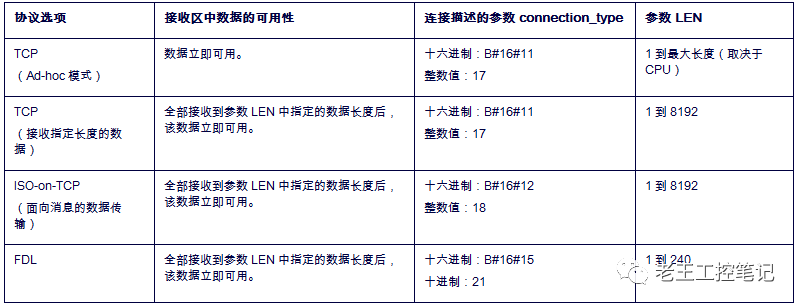

LEN：需要发送的最大字节长度，如果这个值设为0就会接收DATA指定的数据长度，如果LEN的值大于DATA定义的待发送数据的长度，比如DATA里面设定数据长度10个字节，LEN就不能大于10，不然指令参数STATUS会输出错误代码8088，当数据块是优化访问权限的结构化变量时，LEN=0

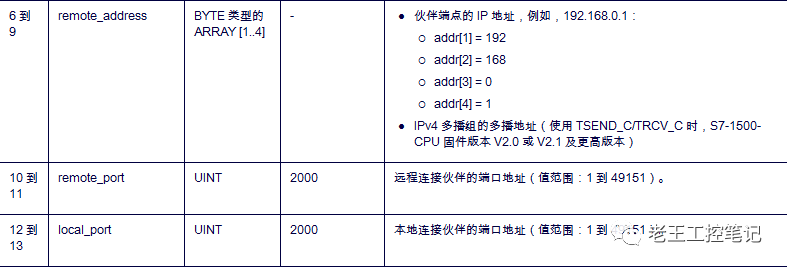

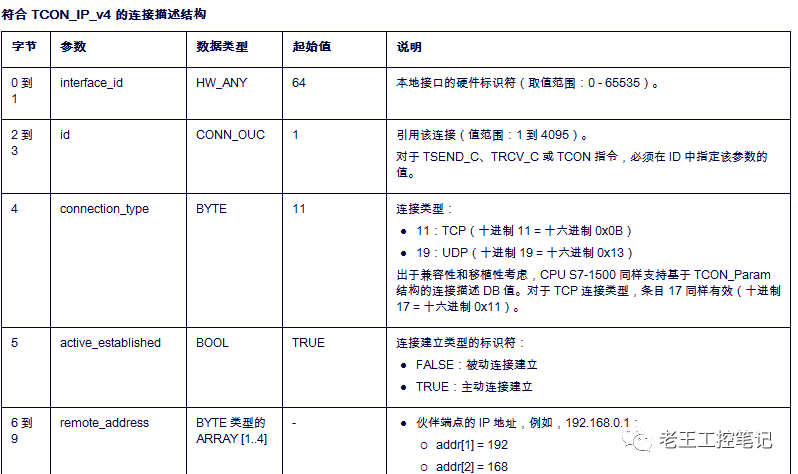

CONNECT：指向连接参数的指针，

DATA：指向接收区的指针，该接收区包含要接收数据的地址和长度，接收结构时，发送端和接收端的结构必须相同，这边要特别说明下指针，如下图，我们的指针是这样写的P#DB2.DBX0.0 BYTE 10，这句话的意思是指针指向DB2数据块，从DB块地址0.0开始的10个字节的数据，这样发送区就包含了数据的地址DB2的地址0.0，数据的长度10个字节，当头那个P指的是ANY数据类型的表示方式，ANY数据类型实际是80位指针类型数据

ADDR：UDP需使用的隐藏参数指向系统数据类型TADDR——Param的指针

COM_RST：重置连接，为1时重置现有连接，参数通过TRCV_C进行求值后将被复位，因此不应静态互连

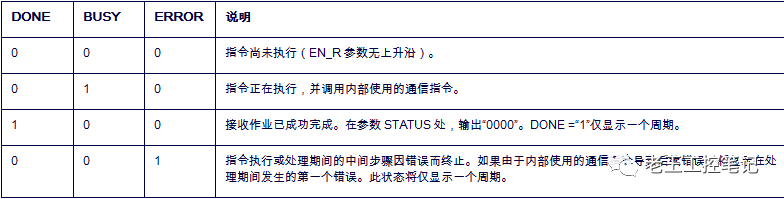

DONE：状态参数，为0时作业未启动或扔在执行，为1时作业已执行，且无任何错误，完成后会自动复位，需要自己锁存状态，来判断连接情况

BUSY：状态参数，为0时作业未启动或已完成，为1时作业执行中，无法开始新作业

ERROR；错误参数，为0时无错误，为1时有错误报警

注意：TSEND是异步执行的，所有需要在参数DONE或者参数ERROR的值变为1之前，发送区的数据要保持一致不要改动

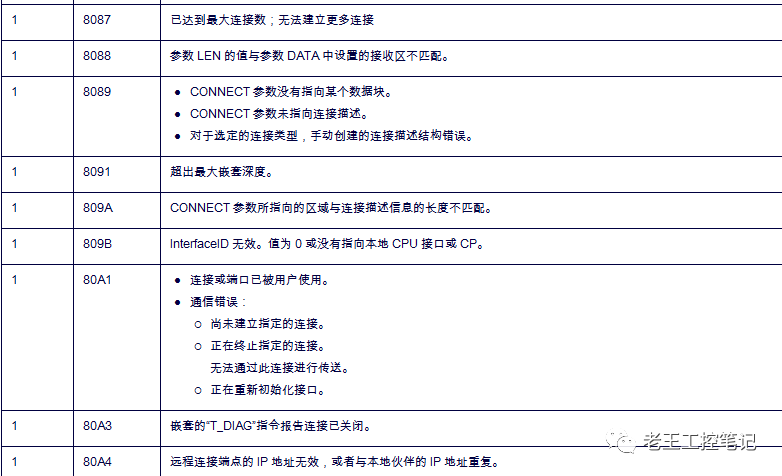

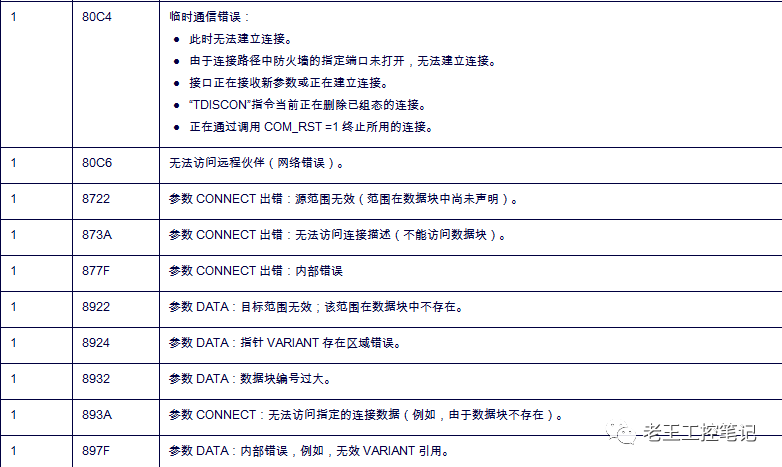

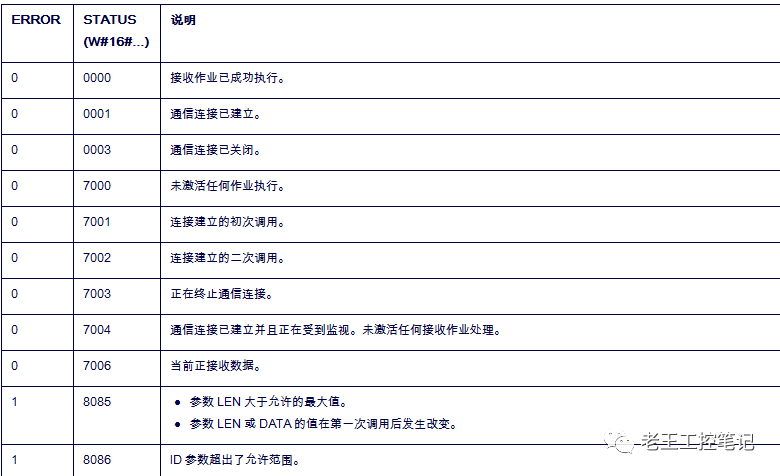

STATUS：指令的状态

RCVD_LEN：实际接收到的数据量(字节为单位)
