一.对齐体

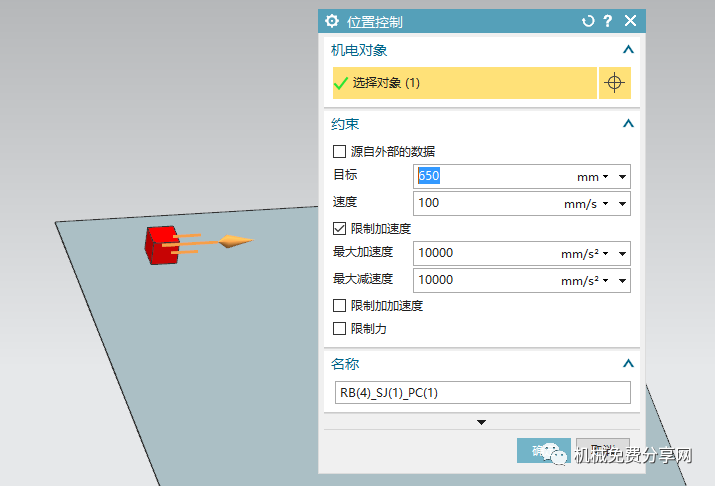

首先将图一选择的刚体作为连接件，基本件默认为大地。其次要设置位置控制，选择刚刚设置的滑动副作为对象，设置相应的参数。

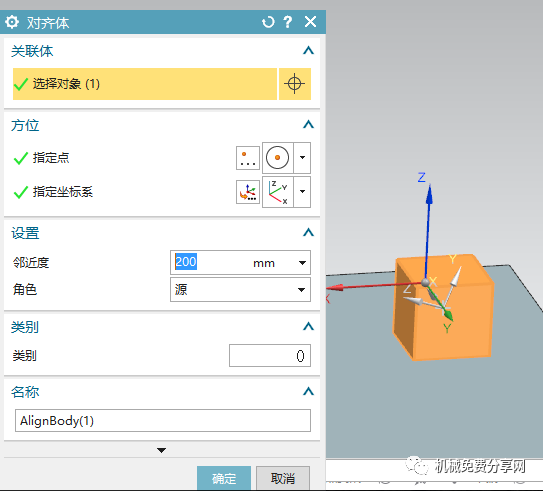

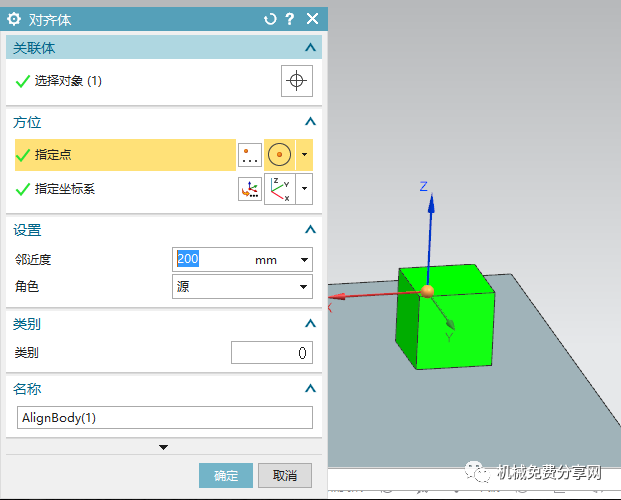

先选择关联体为图一中选择的刚体，在指定点为图二中的点，坐标系选择默认。设置中邻近度为200mm,角色为源，类型为0。

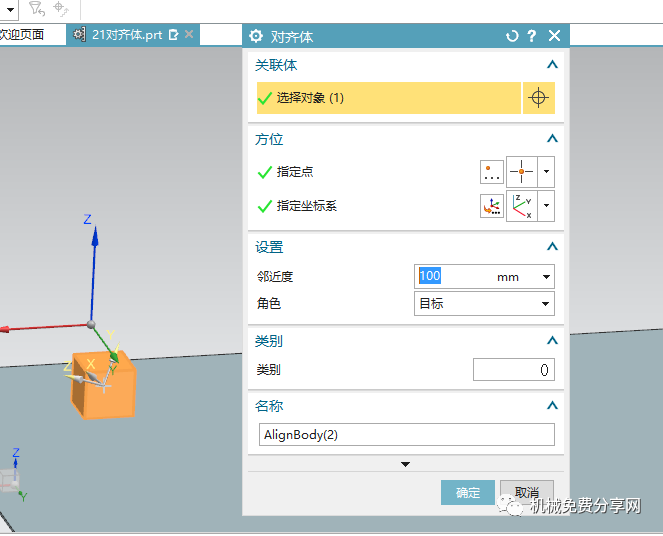

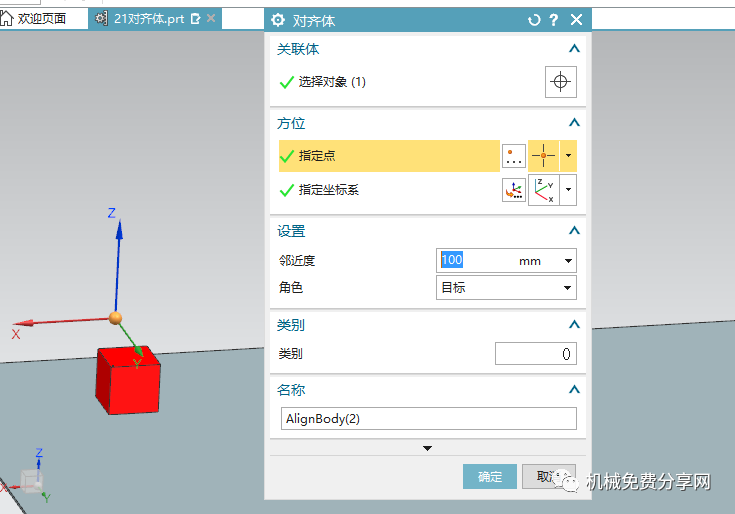

先选择关联体为图一选择的刚体，在指定点为图二中的点，坐标系选择默认。设置中邻近度为100mm,角色为目标，类型为0。

二.动态对象实例化

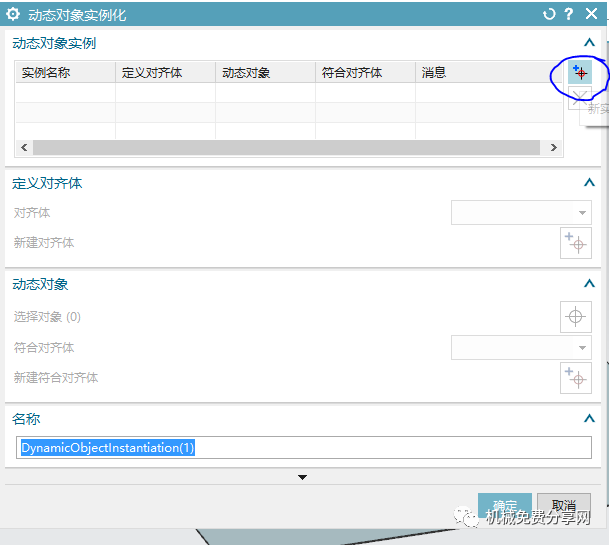

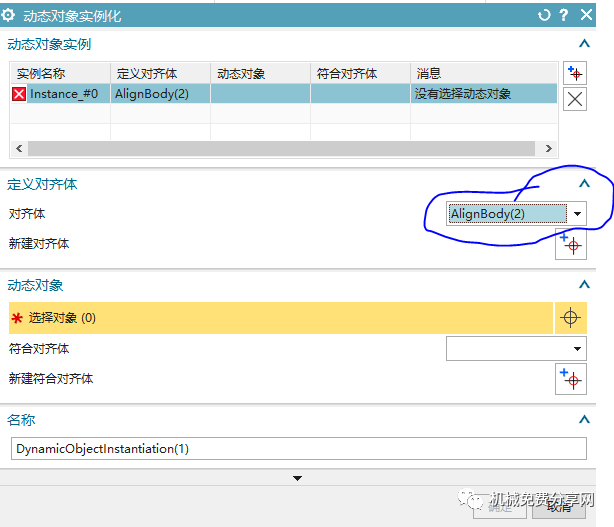

在图一中点击蓝色圈起来，添加，图二中选择对齐体2，选择图三的刚体并且选择对齐体1，然后确定即可。

三.联接耦合副

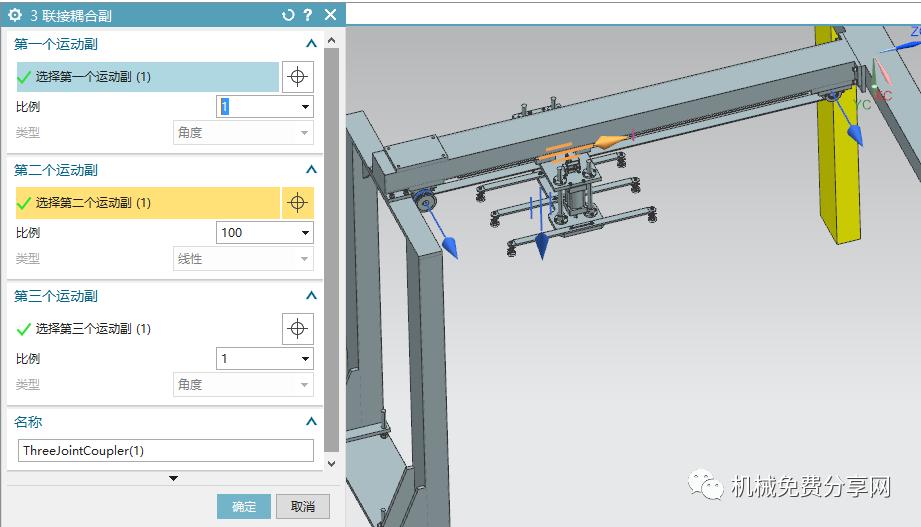

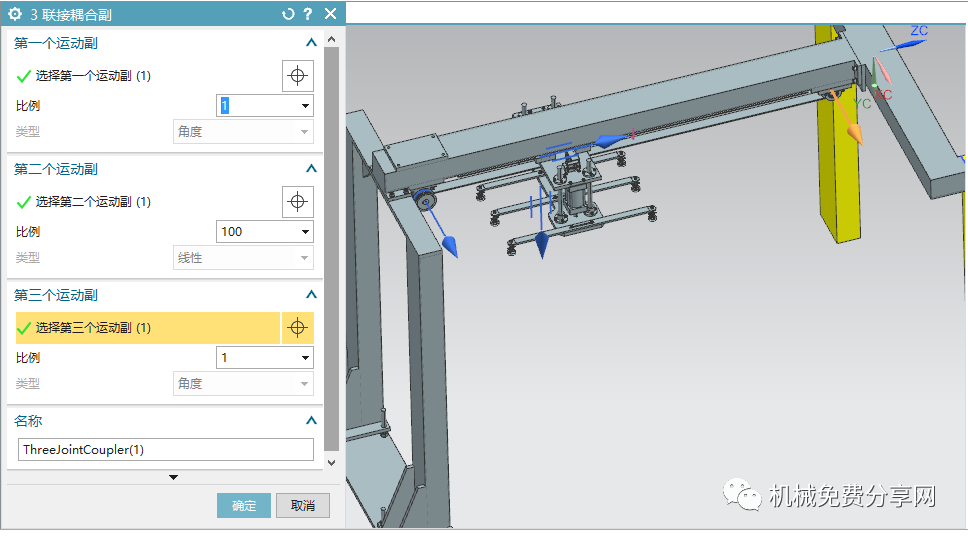

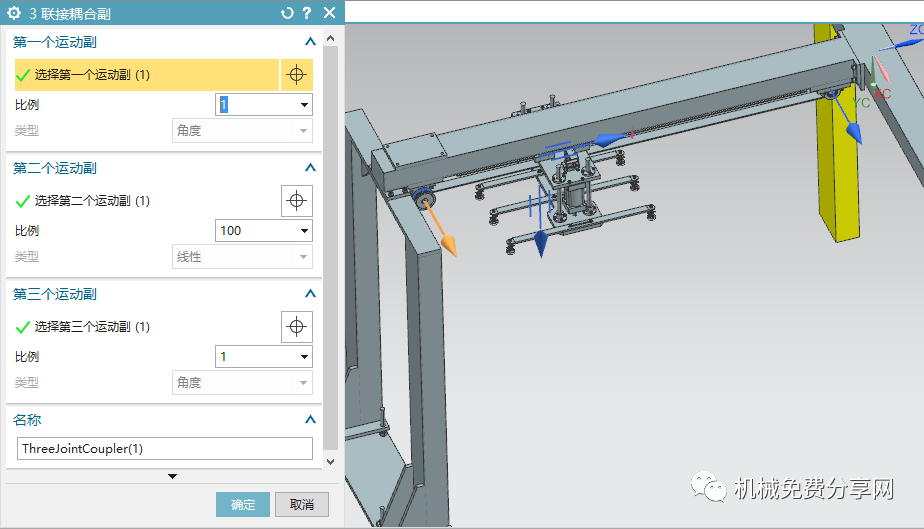

选择第一个运动副为图一，选择第二个运动副为图二，选择第三个运动副为图三。

四.链运动副

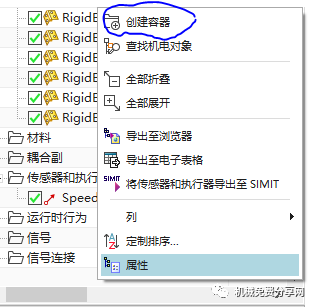

五.容器

这些讲解很简单的，具体还要下载例子，自己操作一遍，就会容易看懂。主要是分享一些资料给想学习的朋友，网上机电概念设计资料比较少。望各位喜欢的，可以点点关注，就是给小编的最大支持。
