通过上面一节介绍了如何修改伺服驱动器里的参数

伺服驱动器里的参数有的只能为正数，有的可正可负，那么负数是如何写进去？

比如伺服驱动器参数PA11设置一圈脉冲数，这个参数只能为正

像内部速度1选择PA24参数可以设置负数，比如设置-100表示电机负转速100

那么如何写-100进去。

伺服驱动器所有参数都是单字也就是16位寄存器，

写负数计算方法如下：

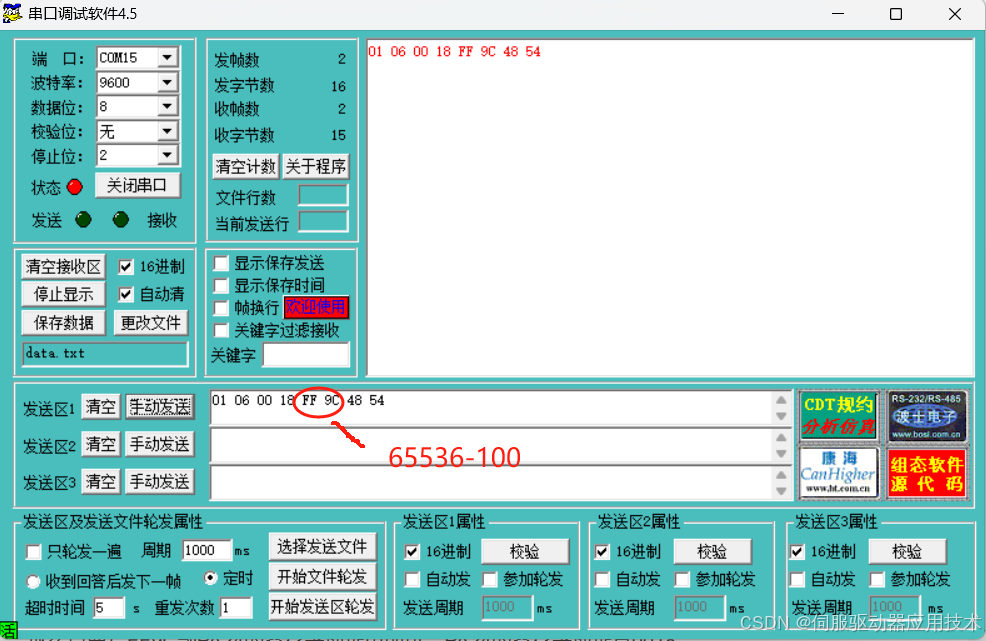

2的16次方=65536      65536-100=65436   十进制65436=十六进制 FF9C

那么只要写FF9C到PA24的寄存器地址里即可，PA24的寄存器地址是0018

按键进入驱动器参数区查看：
