        在工业机器视觉检测中，光源设计和选择确实是至关重要的一环，它直接影响图像的质量和检测的准确性。以下是对条光源、线光源、面光源、环形光源、同轴光源和镜头点光源的详细分析及其应用场景。

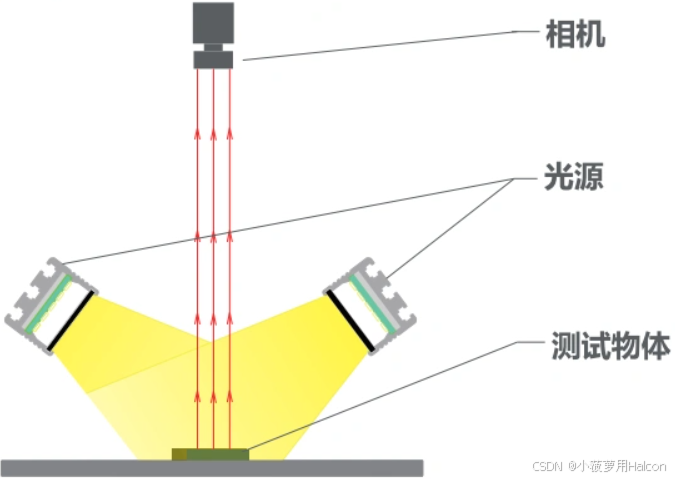

1、条光源

照明特性：通常是窄条形的线性光源，通过以一定的斜角照射到被测物体表面，形成线条状光带。

应用场景：

        1、增强表面纹理：适合检测表面微小缺陷，如划痕等。

        2、适合高反光表面：通过斜角照射，减少正面反射的干扰，适用于检测光滑或反光表面。

        3、对比度提升：使得表面缺陷更易于被检测，常用于印刷质量检测、钢板表面检测、塑料制品的表面划痕检测等。

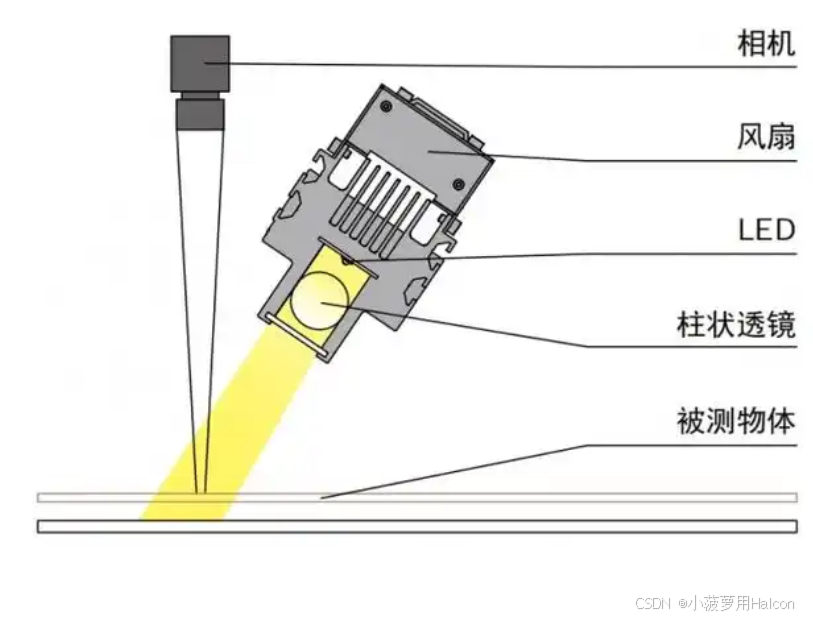

2、线光源

照明特性：是一条光线投射的光源，从侧面或特定角度照射到被测物体，用于突出表面微小的高低差异。
应用场景：
        1、突出表面高度差异：有利于边缘或轮廓的检测。
        2、边缘增强：能够清晰勾勒出物体的边缘，便于轮廓分析。
        3、适用性广：对多种材质有效，适合检测边缘或形状，常用于PCB板边缘检测、半导体晶片的轮廓检测等。

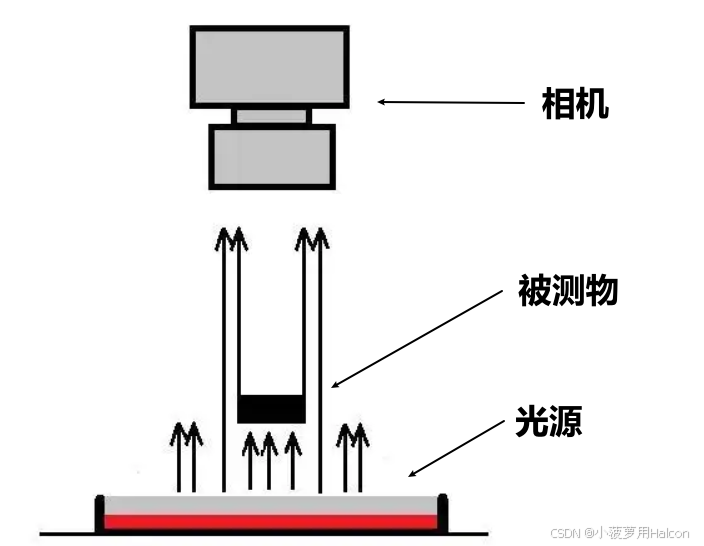

 3、面光源

照明特性：是一种大面积的光源，通过均匀的光照来消除阴影和反射，提供整体的均匀照明效果。
应用场景：
        1、大面积均匀照明：非常适合平面物体的表面检测，可以消除阴影。
        2、适合平面缺陷检测：可均匀照亮物体表面，使表面缺陷一目了然。
        3、减少反射干扰：适合表面光泽度较低的物体，减少反射干扰，常用于印刷电路板、塑料制品、电子元件的表面缺陷检测。

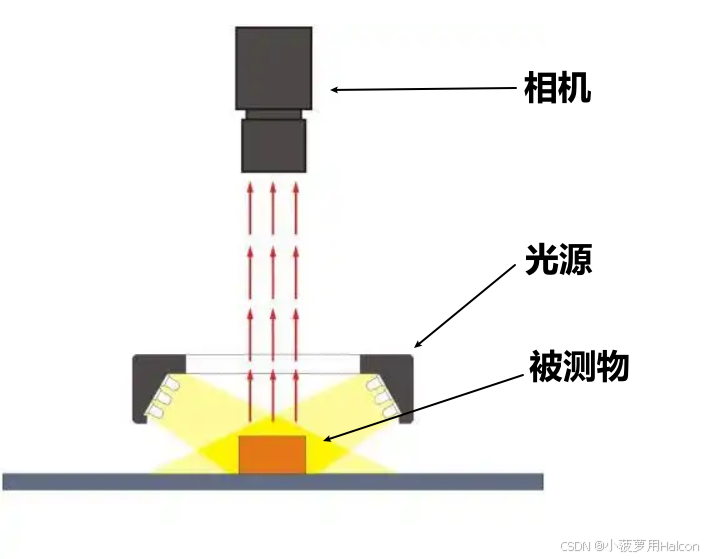

3、环形光源

照明特性：以环形排列的光线均匀照射，被测物体表面获得无阴影的光照效果。
应用场景：
        1、无阴影照明：高角度环光源减少阴影，适合平面检测。
        2、增强表面细节：中低角度的环光源能够突出表面细节和边缘特征，适合多种场景。
        3、根据角度不同，环形光源适合从平面检测到细节增强的不同需求，广泛应用于电子元件检测、标签检测、字符识别和印刷品检测等。

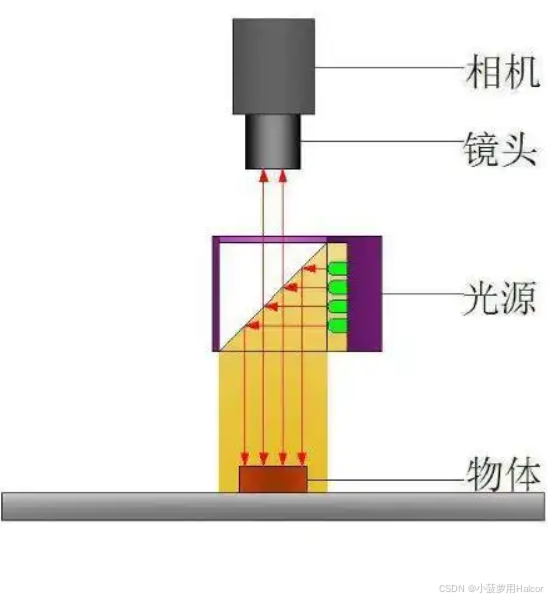

4、同轴光源

照明特性：可以消除物体表面不平整造成的阴影，从而减少干扰。该部分采用分光镜设计，减少了光损失，提高了成像清晰度，均匀地照射到物体表面。
应用场景：
        适用于高反射物体，如金属、玻璃、薄膜、晶圆等表面的划痕检测、芯片和硅片的损伤检测、标记点定位和包装条形码识别等。

5、镜头点光源

照明特性：与镜头组合，提供局部高亮度照明，适合微小特征的高对比度检测。
应用场景：
        1、高亮度、局部照明：镜头点光源集中光线于特定区域，适合小范围的检测。
        2、适用于微小特征：能够清晰突出孔洞、焊点等微小结构。
        3、高精度检测：与放大镜头配合，适合高精度检测，广泛用于半导体检测、焊点检测、微孔检测和精密零件的细节检测。

PS：记得读书时，导师说：光打得好，阈值分割可以检一切缺陷
