课程作业------Matlab创建GUI界面与Simulink仿真结合

以最简单的单相半波整流电路作为例子

进入Matlab，一开始是只有命令行

输入

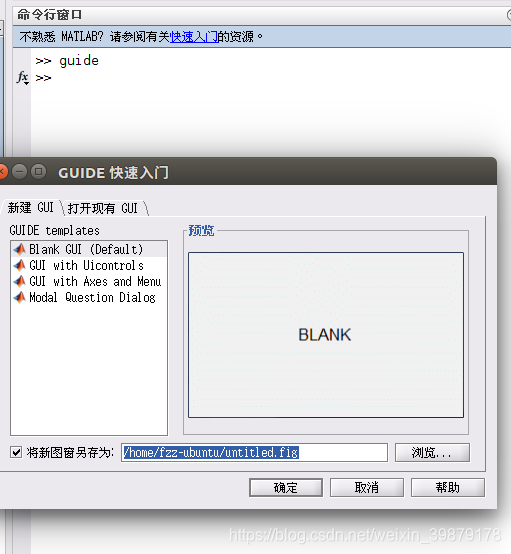

guide

出现以下界面

 把另存为勾上，并且命名，建议起简单点的名字，方便程序编写

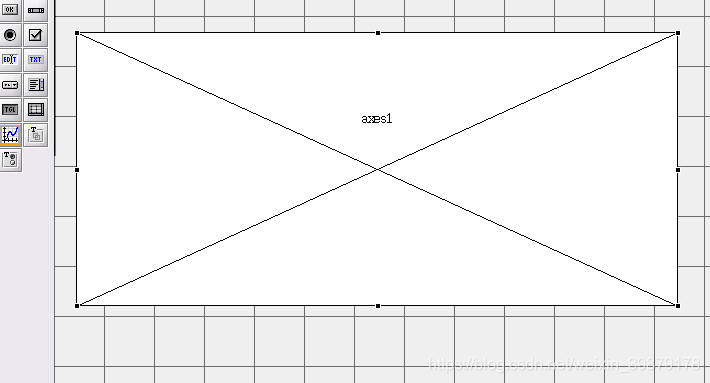

打开后选择坐标区，放置在空白区域

 选中axes1，鼠标右键有个查看回调，有一个CreateFcn函数，按下就会跳转到你的.m文件

上网找一张图片保存在与你GUI路径相同的文件夹里，输入以下指令

imshow(imread('1.jpg')) %里面显示图片是你另存为的图片的名字

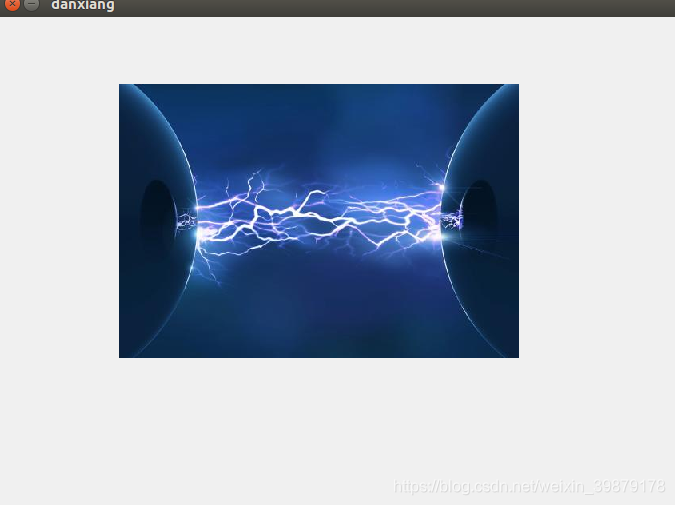

试运行

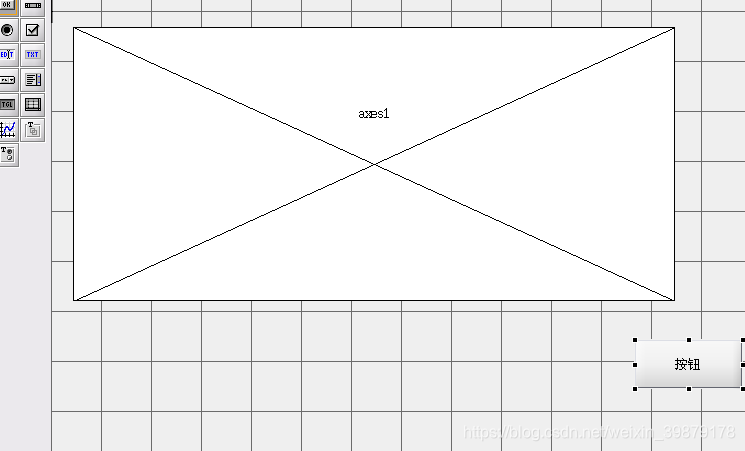

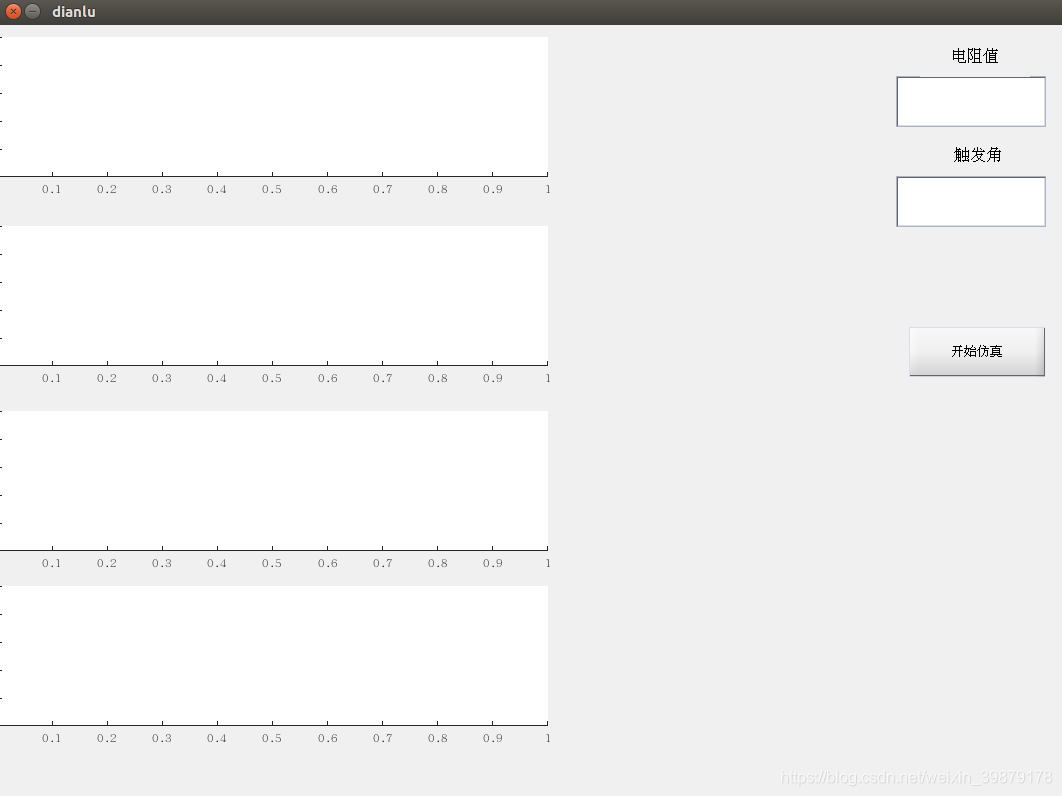

 设置按钮切换仿真界面

右键，查看回调，callback函数，打开仿真的界面，仿真界面的设置跟上面差不多，函数下面的dianlu是另外一个界面的名字

 试运行

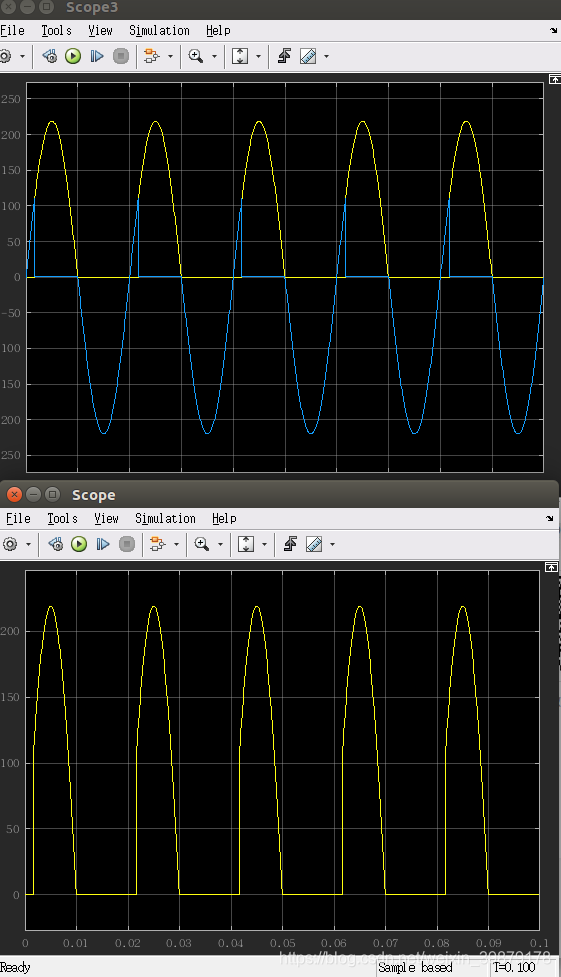

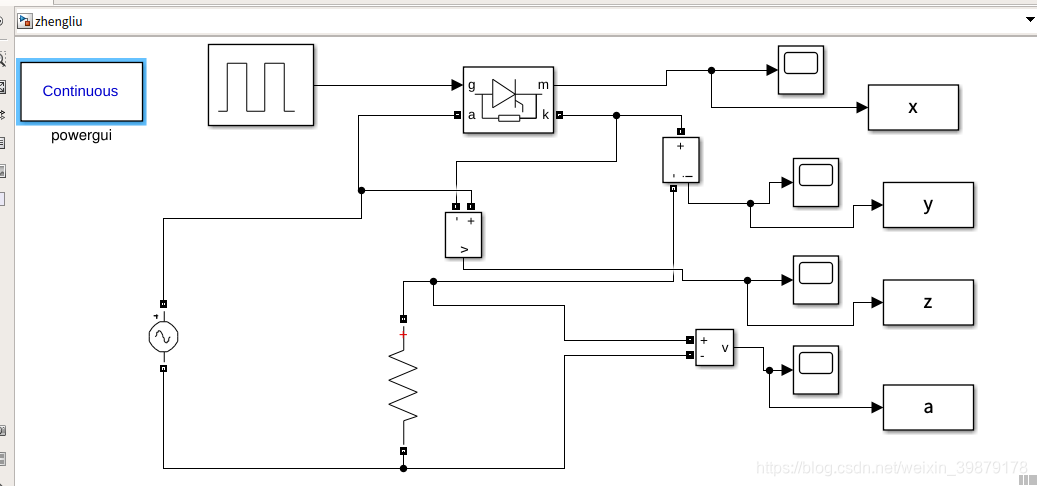

 接下来是simulink的仿真图  仿真图出现错误的原因左上角大多是没加powergui

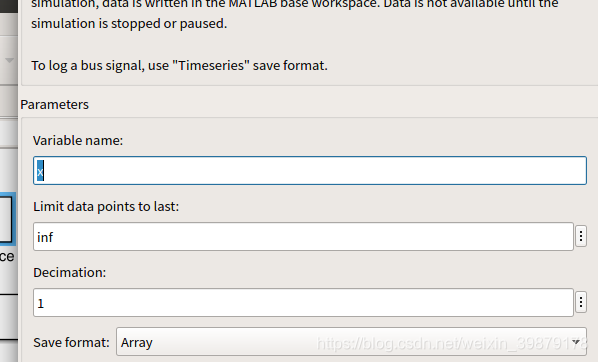

输出波形要输出到GUI那里需要添加一个叫 to Workspace的模块，模块的Save format设置为Array，并且要改名字（尽量起简单的）

试运行

波形重叠的原因是因为 这里一开始默认是10，改小一点

 返回到GUI波形仿真界面设置按钮，还是写按钮的Callback函数

 参数名不知道的话可以打开simulink，选中其中一个模型，如图

在命令行输入

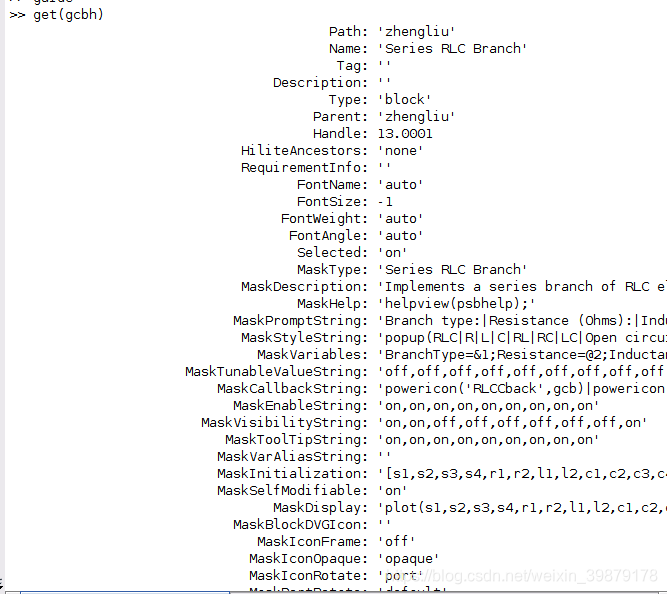

get(gcbh)

会出现你选中simulink模型的所有参数名

最主要的是Path 、Name和Resistance

输入完成后，就可以链接成功了

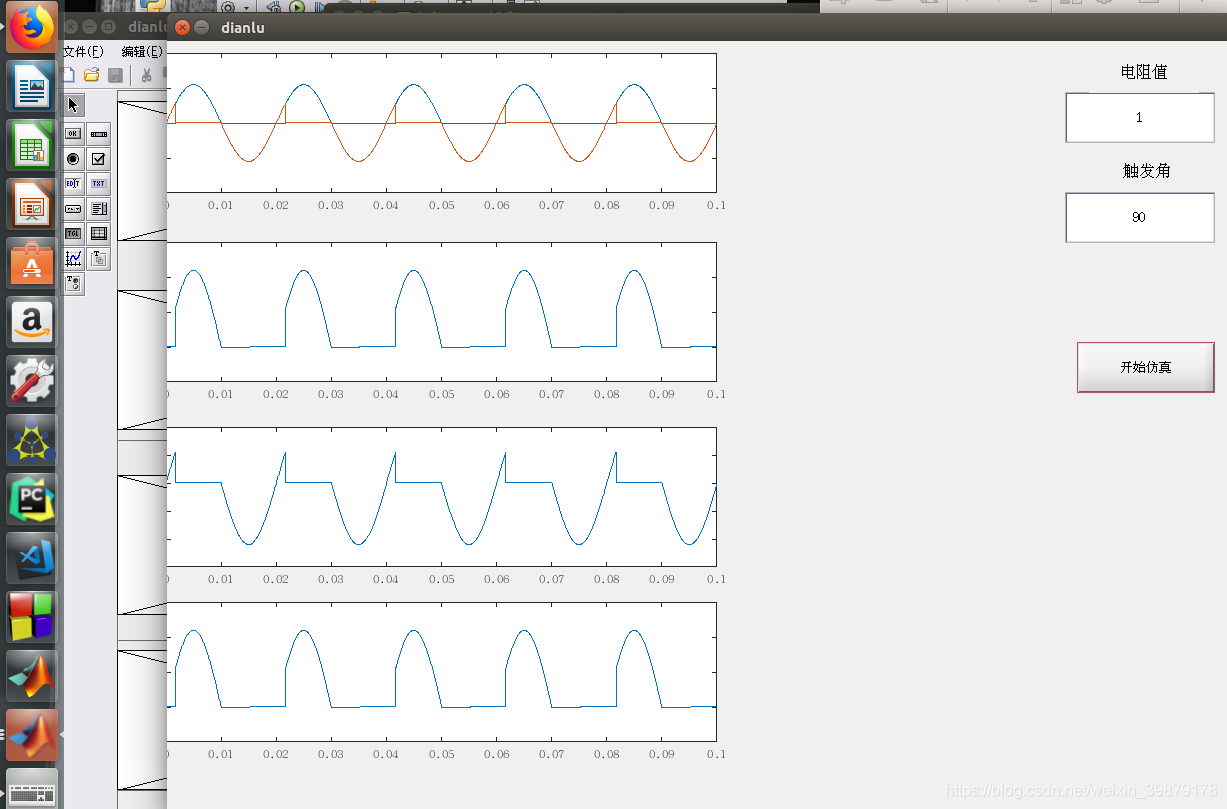

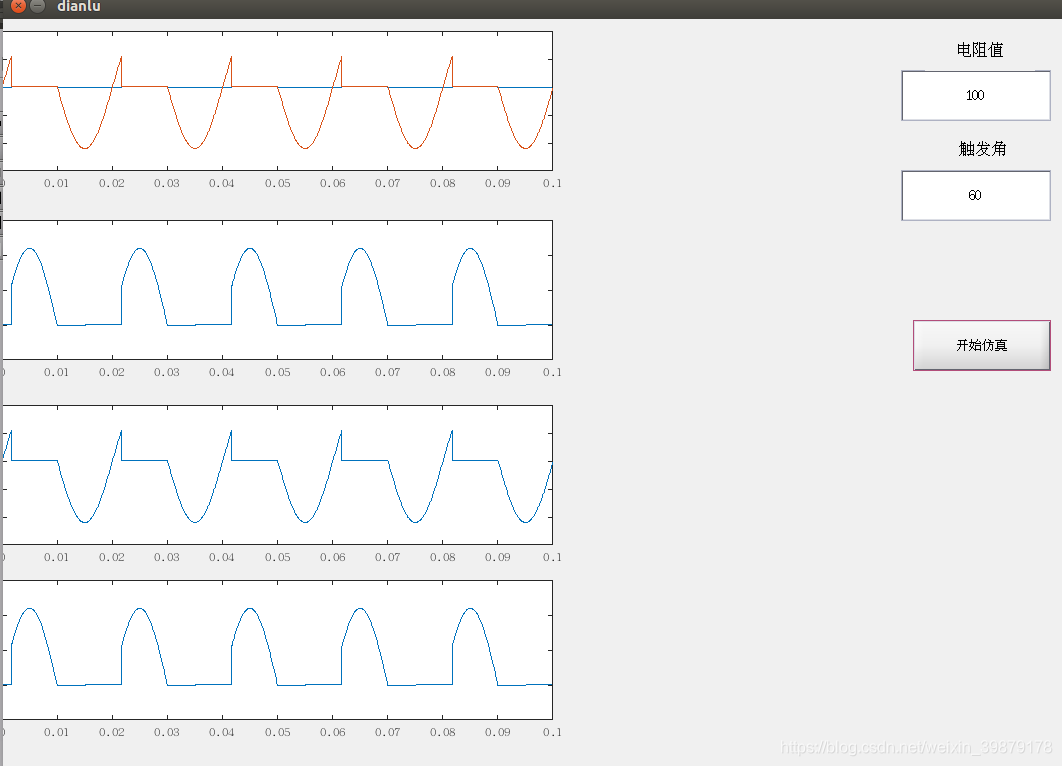

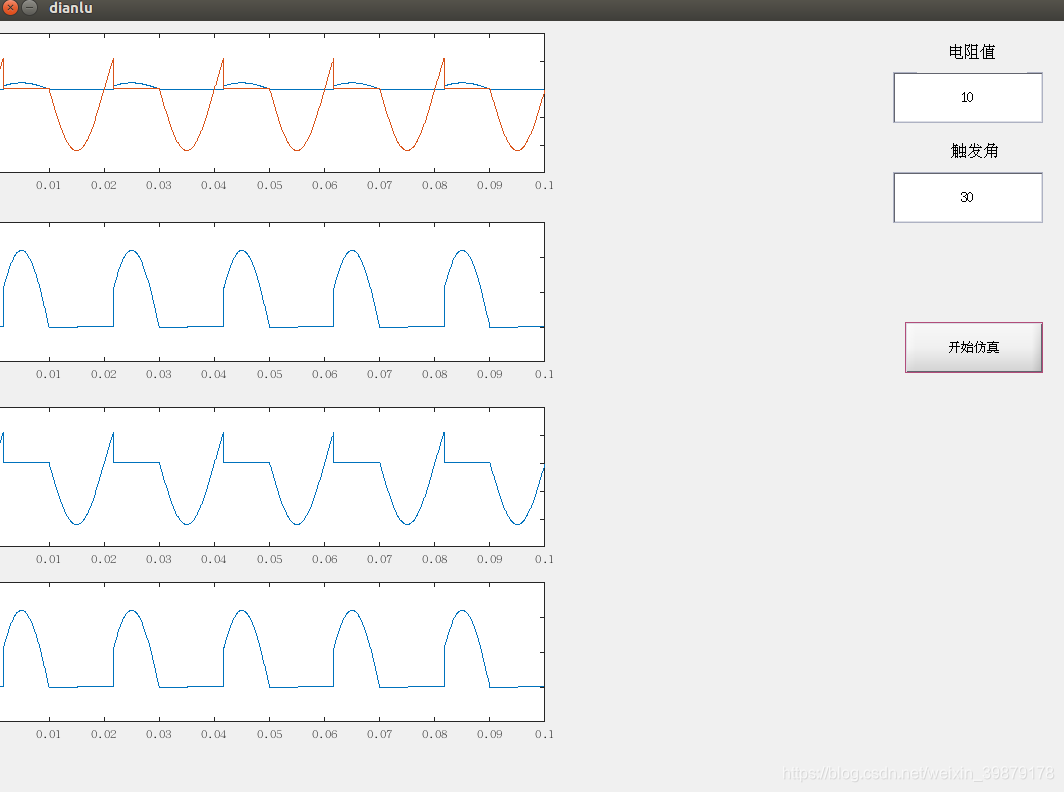

试运行画面
