本文描述了台达PLC的温控模块和模拟量输入模块的编程：如何参数设置和读取模拟量采集值。
某系统由DVP80EH003R PLC主模块和4个DVP08TC-H3温度模块、(通过K型热电偶采集)和3个DVP04AD-H3模拟量模块组成。台达特殊扩展模块的数量不超过8个。

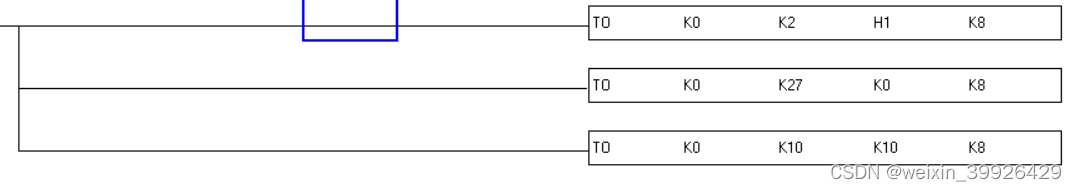

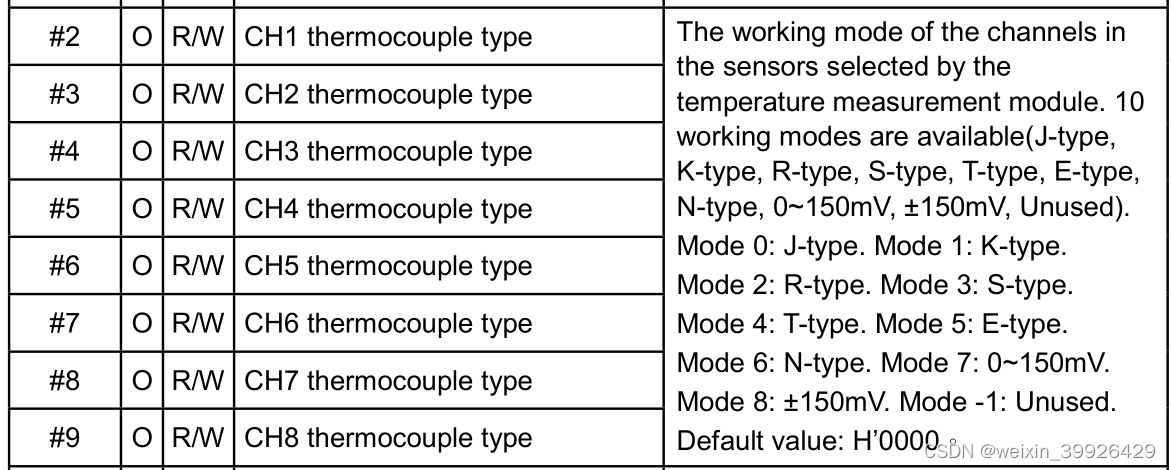

TO k0 k2 H1 K8,模块1的8个温度传感器的类型都是K型热电偶

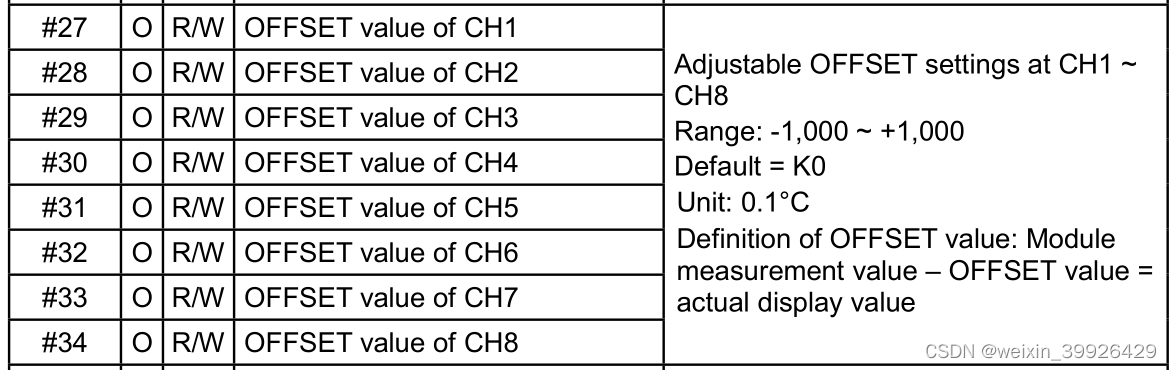

TO K0 K27 K0 K8，模块1的8个温度传感器的补偿值是0

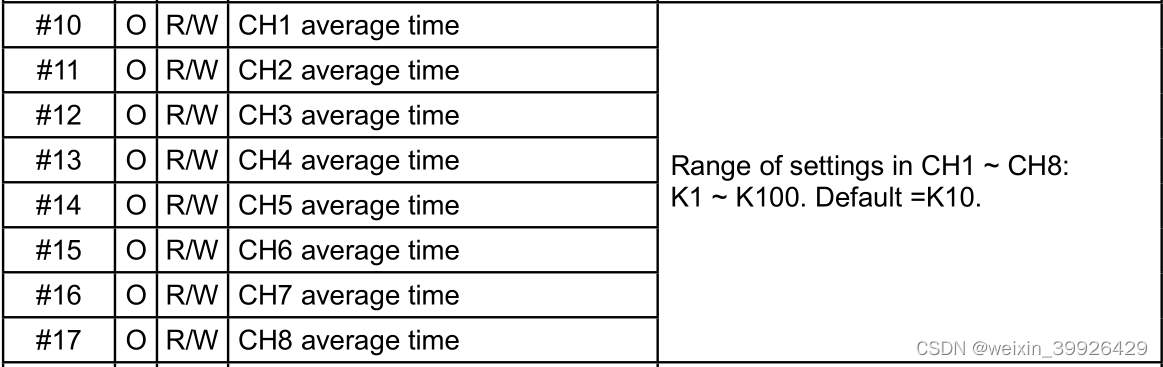

TO K0 K10 K10 K8，模块1的8个温度传感器的平均次数为10

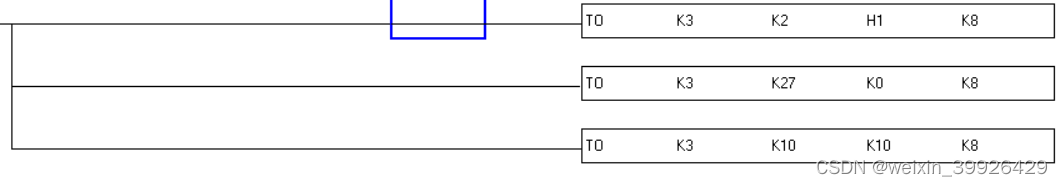

TO k3 k2 H1 K8, 模块4的8个温度传感器的类型都是K型热电偶
TO K3 K27 K0 K8，模块4的8个温度传感器的补偿值是0
TO K3 K10 K10 K8，模块4的8个温度传感器的平均次数为10

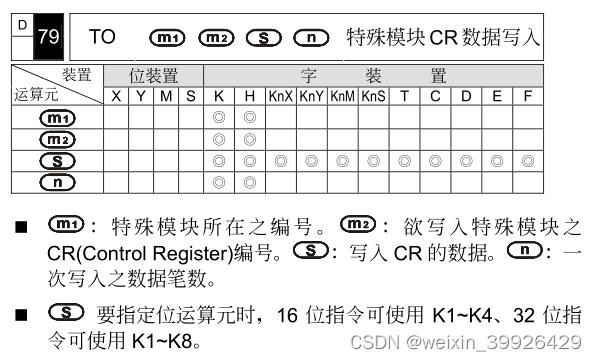

TO指令： 扩展模组 CR 数据写

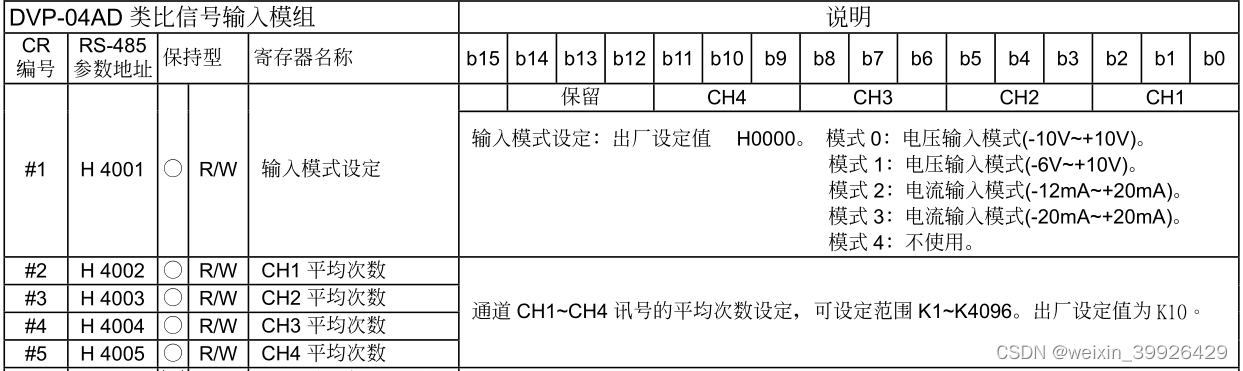

To k4 k1 H0 K1 模块5的电压输入模式(-10V~10V)
To k4 k2 H10 K4 模块5的4个通道的平均次数为10

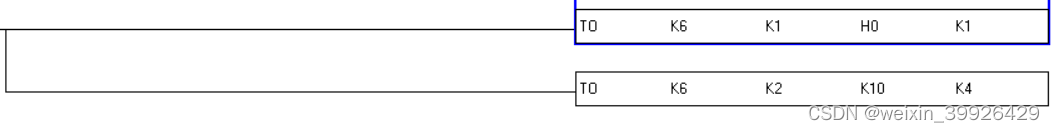

To k6 k1 H0 K1 模块7的电压输入模式(-10V~10V)
To k6 k2 H10 K4 模块7的4个通道的平均次数为10

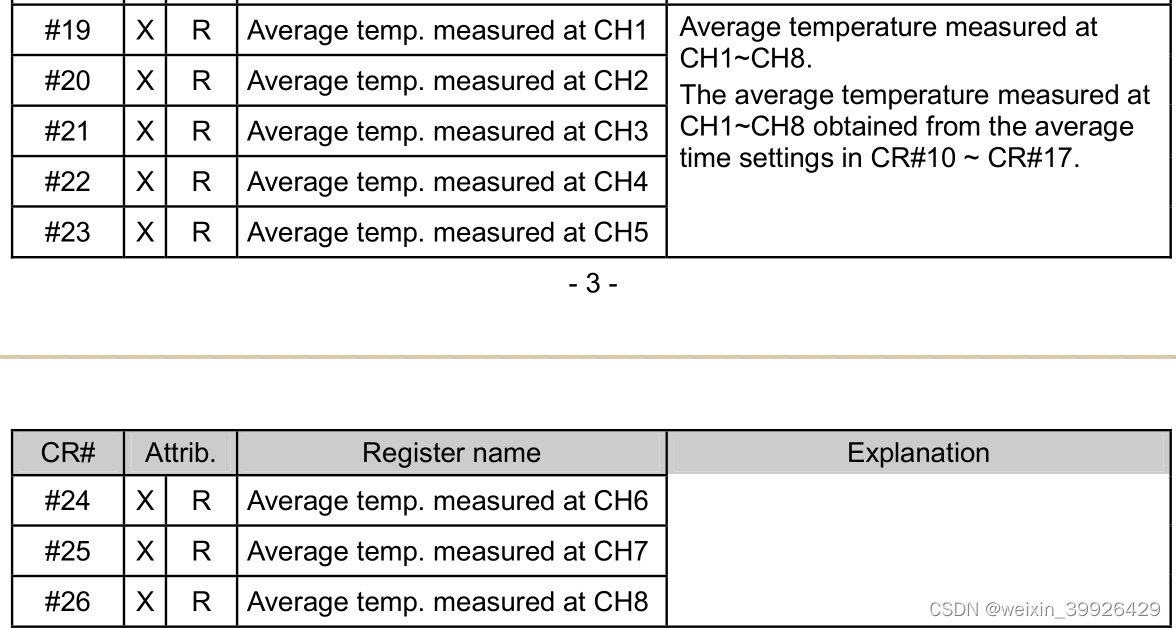

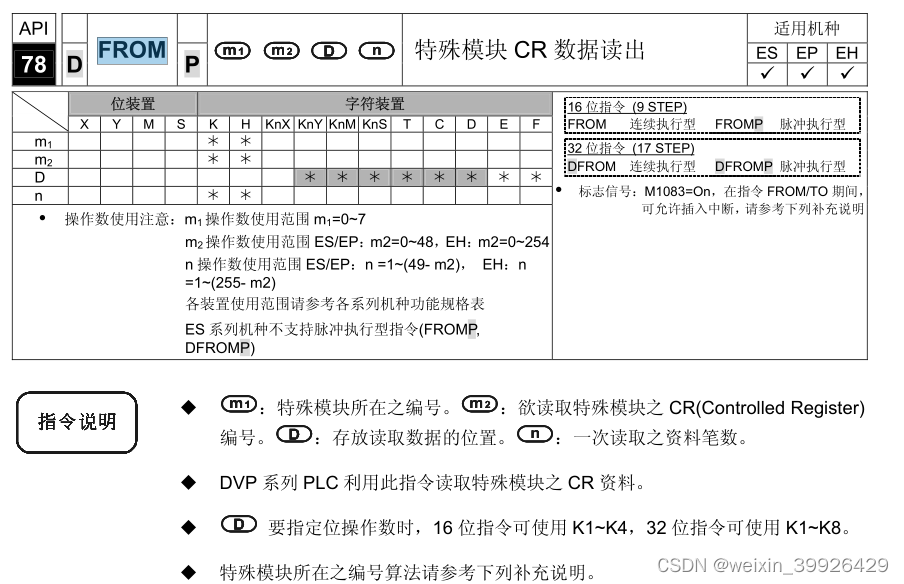

FROM k0 k19 D0 K8 从模块1读取8个通道的平均温度到D0开始的8个16位寄存器（即D0~D7）
FROM k3 k19 D0 K8 从模块4读取8个通道的平均温度到D24开始的8个16位寄存器(即D24~D31）

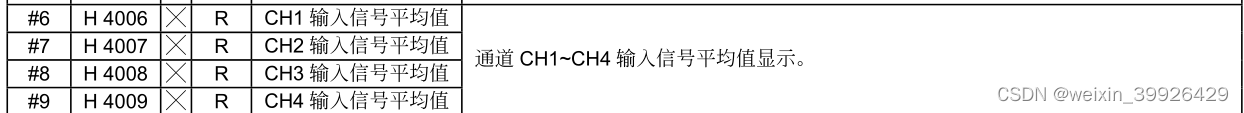

FROM k4 k6 D32 K4
从模块5读取4个通道的平均模拟量值到D32开始的4个16位寄存器（即D32~D35）
FROM k6 k6 D40 K4
从模块7读取4个通道的平均模拟量值到D40开始的4个16位寄存器（即D40~D41）
