基于orb的图像拼接代码_OpenVINS代码阅读（3）-特征跟踪/匹配

OpenVINS系统中，视觉特征的提取与跟踪主要分为两种，一种是基于ORB特征（先提取，后匹配），另外一种是基于KLT光流跟踪（先提取fast点，后进行KLT光流跟踪）。此外，系统也提供了对标记物和模拟数据的处理。这一部分的代码在ov_core/src/track文件夹中。

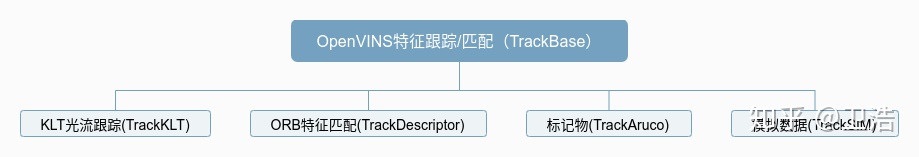

OpenVINS系统特征跟踪

一.基于KLT光流的特征跟踪

1.特征提取

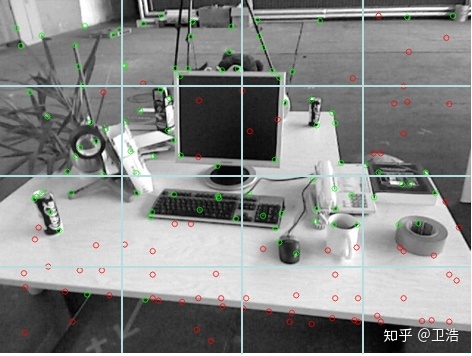

划分网格后在每个网格中提取一定数量的特征

在特征提取过程中，首先将图片划分为小的网格，在每个网格中提取一定数目的特征点（保证特征的均匀分布）。系统提供了两种特征提取方法：第一种是提取Difference of Gaussian (DoG)特征，但这种方法在系统中并未使用。第二种是在网格中提取FAST点，值得学习的是，作者使用函数cv::parallel_for_在网格中并行提取fast点，提高了特征提取的速度。

单目图像：当处理第一帧图像时，直接进行特征提取，而第二帧图像，只需补充特定数量（目标数量-当前数量）的特征点。OpenVINS采取的策略是：在第二帧之后的图像上，依旧在整幅图像上进行特征提取，在加入的过程中，同样设置网格来判断该网格是否需要加入特征点（如果该网格中存在特征点，则不新增，否则将新提取的特征点加入到系统中）。

双目图像：不同于单目图像，双目图像多了左右图像上特征匹配的这一步骤。OpenVINS系统中，首先在左图上进行特征提取，之后再利用KLT光流跟踪方法在右图寻找对应关系。右图对应的特征与左图特征设置相同的id。之后左图和右图分别补充按照单目图像的模式来新增特征。

2.特征跟踪

特征跟踪阶段，利用OpenCV库中的KLT光流跟踪函数cv::calcOpticalFlowPyrLK来进行特征跟踪，之后利用去畸变后的特征（cv::undistort_point_brown）来进行RANSAC来去除外点。特别的，对于双目图像，分别在左图和右图上进行KLT跟踪。系统没有使用从左图到右图的跟踪（TODO内容）。

二.ORB特征提取与匹配（基于描述子）

1.ORB特征提取

ORB提取时，fast特征点的检测使用了系统自己实现的网格化均匀提取方法（第一节中）。特殊的，在处理双目图像时，左右两幅图像首先进行特征匹配，保留匹配成功的特征（成对的特征）。

2.ORB特征匹配

好的特征匹配三个筛选标准：

1. 最优匹配距离/次优匹配距离 < 设定阈值（最优距离显著小于其他的匹配）
2. 图1-图2 与 图2-图1匹配结果相同（对称检查）
3. 极线约束（满足极线约束）

三.基于标记物(OpenCV Aruco)

使用的OpenCV Aruco 格式为cv::aruco::DICT_6X6_25。FeatureDatabase存储了检测到的marker的第一个角点。

四.模拟数据处理

在特征跟踪部分，将生成的模拟数据加入到featuredatabase数据库中。
