【转载】手撕Boost！Boost公式推导及实验验证

文章详细描述了BOOST变换器的拓扑结构和工作原理，以及一些关键的电压电流波形和计算过程，写得非常好，特此转载，版权归原作者。

1.概述

电感公式：U=L*di/dt

电容公式：I=C*du/dt

开关导通：

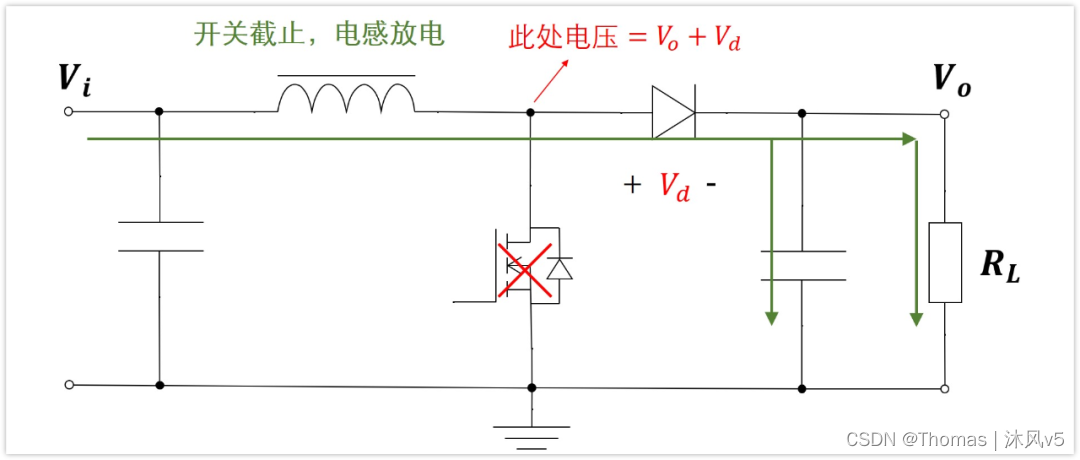

开关断开：

2.电感值(L)计算

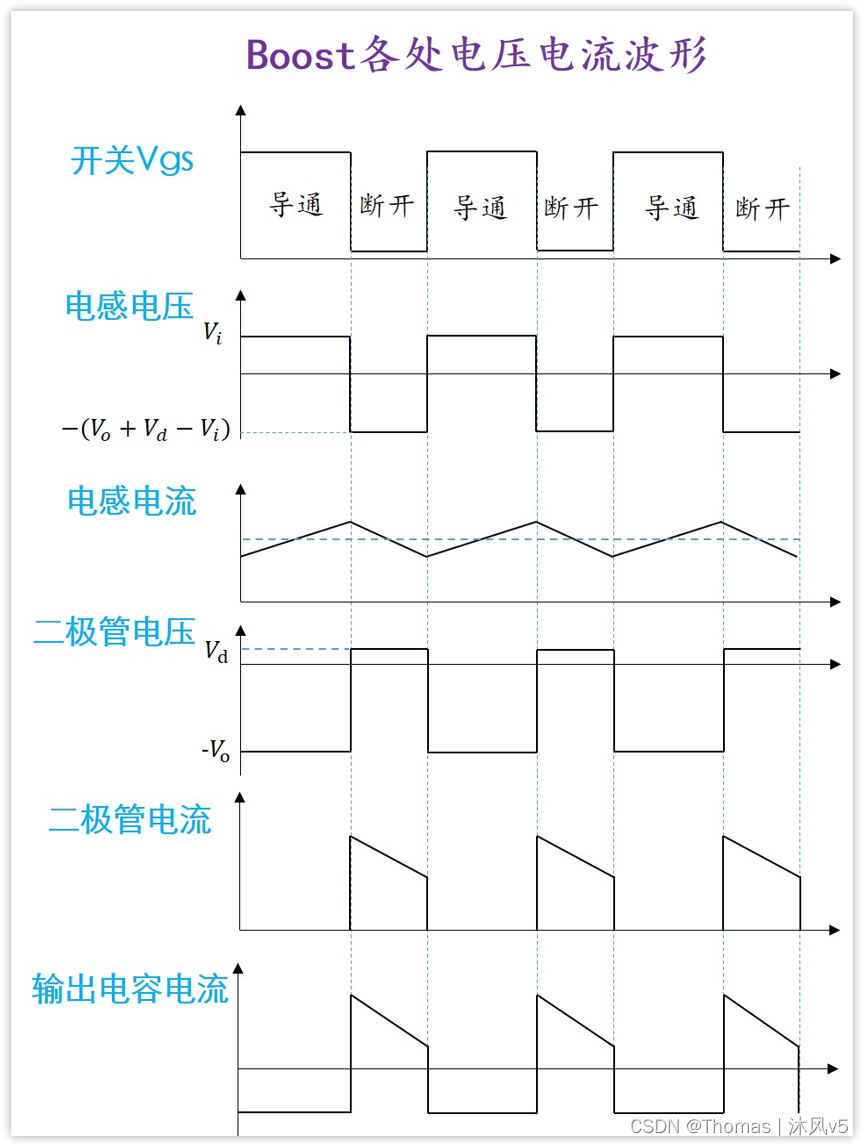

1）BOOST各处电压电流波形：

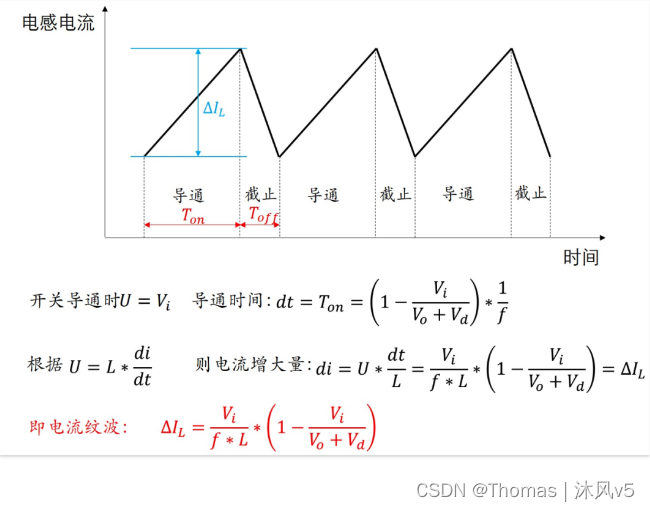

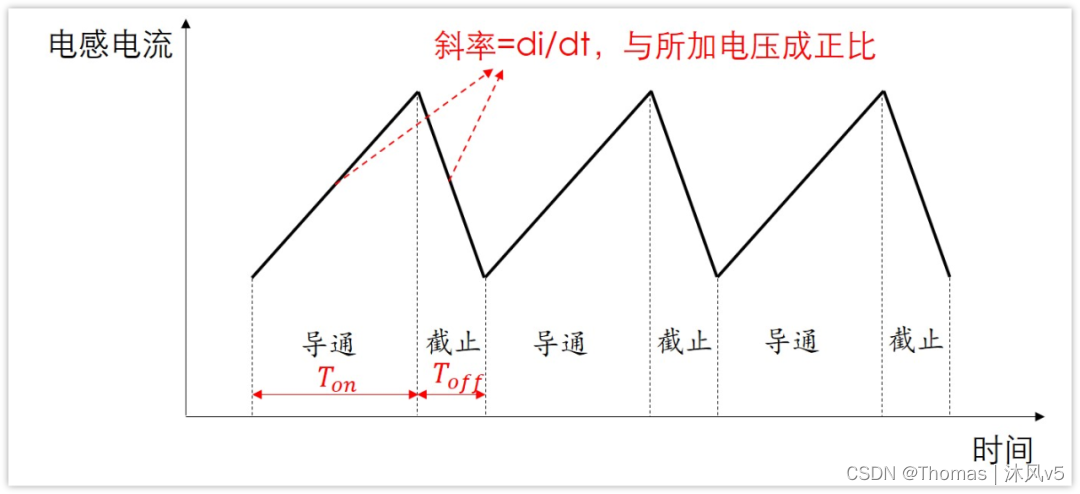

2）电感电流波形：

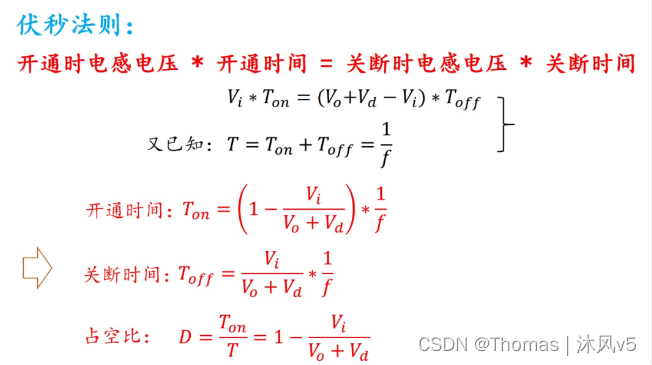

3）伏秒法则：

占空比与电感量L没有关系，与负载电流的大小也没有关系，只跟输入输出电压有关系

3.输入电容(CIN)计算

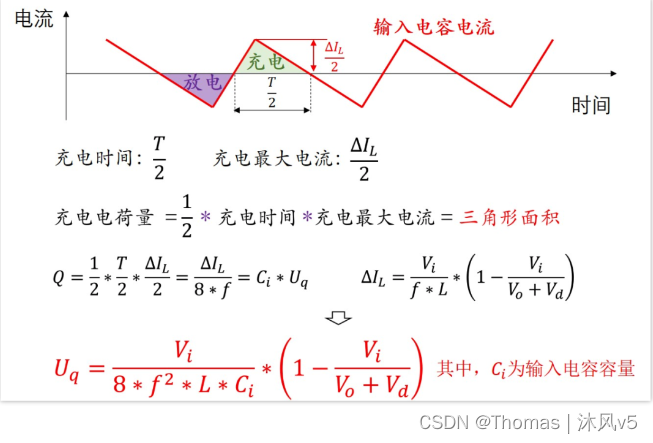

1）电容电荷量变化引起的压降Uq

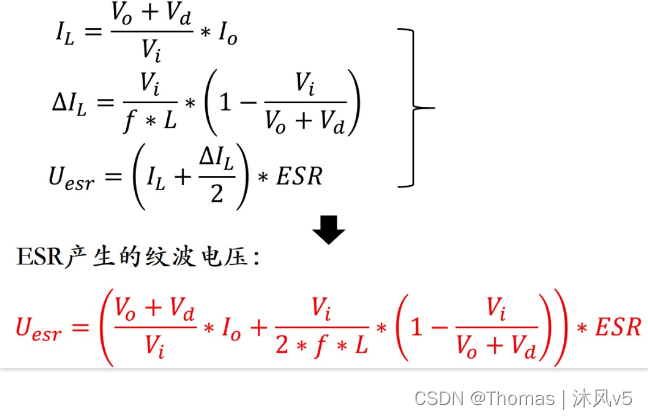

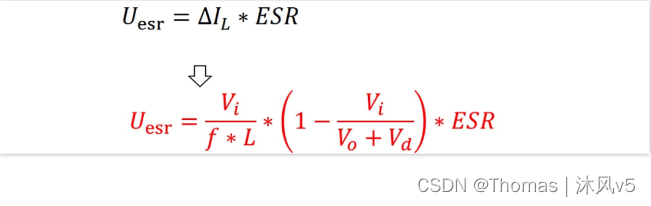

2）电流流过电容的ESR造成的压降Uesr

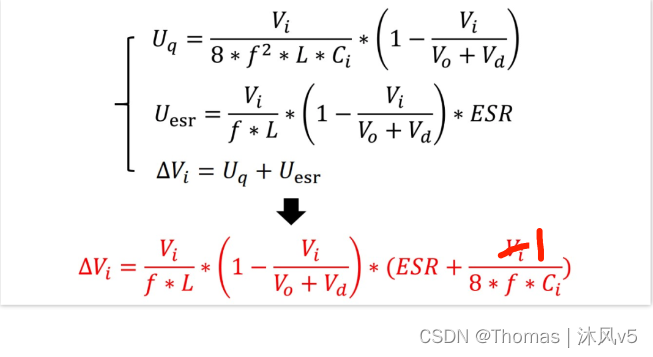

输入纹波电压=Uq+Uesr

考虑到我们的电容实际使用情况

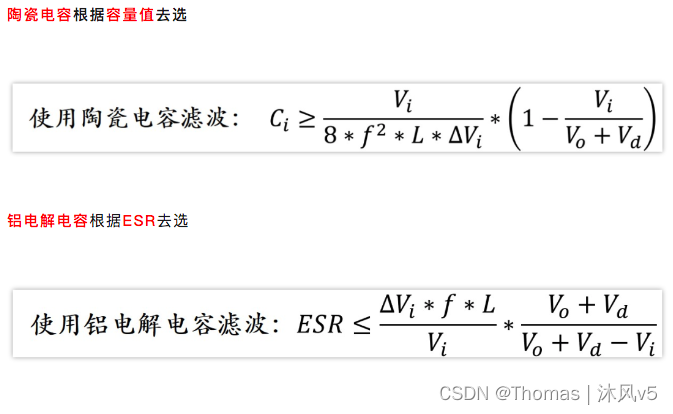

陶瓷电容ESR小，容量小，Uq对纹波起决定作用，所以可以近似△Vi=Uq

铝电解电容容量大，ESR大，Uesr对纹波起决定作用，所以可以近似△Vi=Uesr

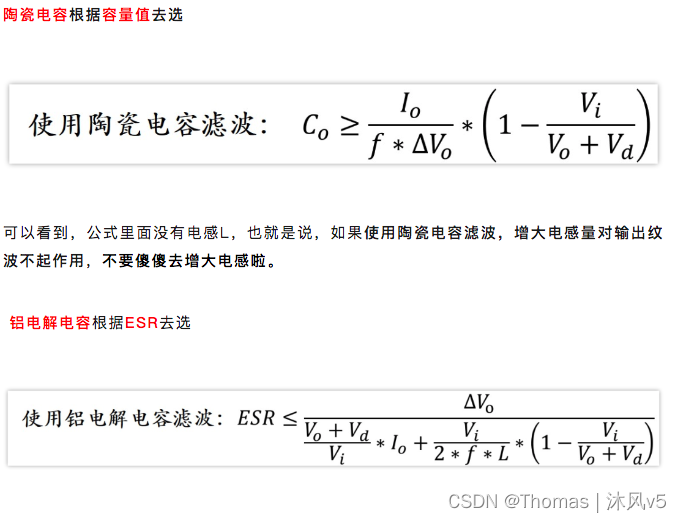

4.输出电容(COUT)计算

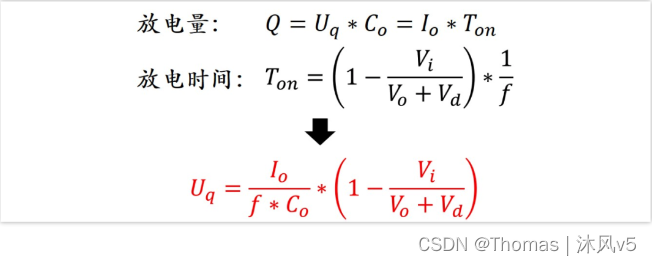

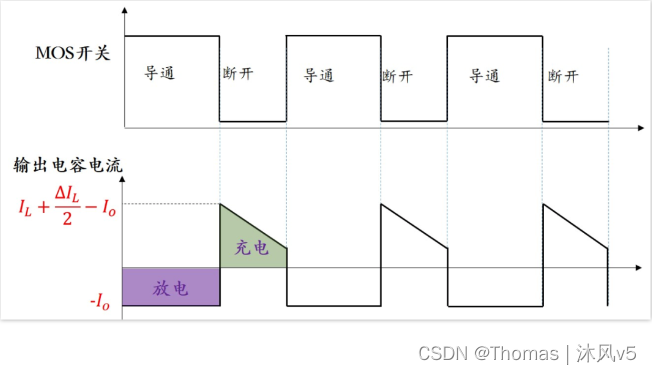

1）电容电荷量变化引起的Uq

2）电流流过电容的ESR造成的压降Uesr

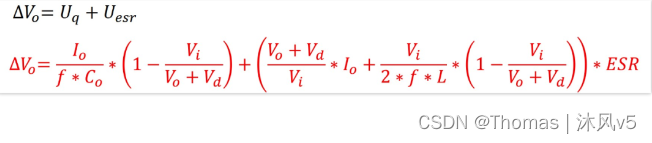

输出电压纹波表达式：

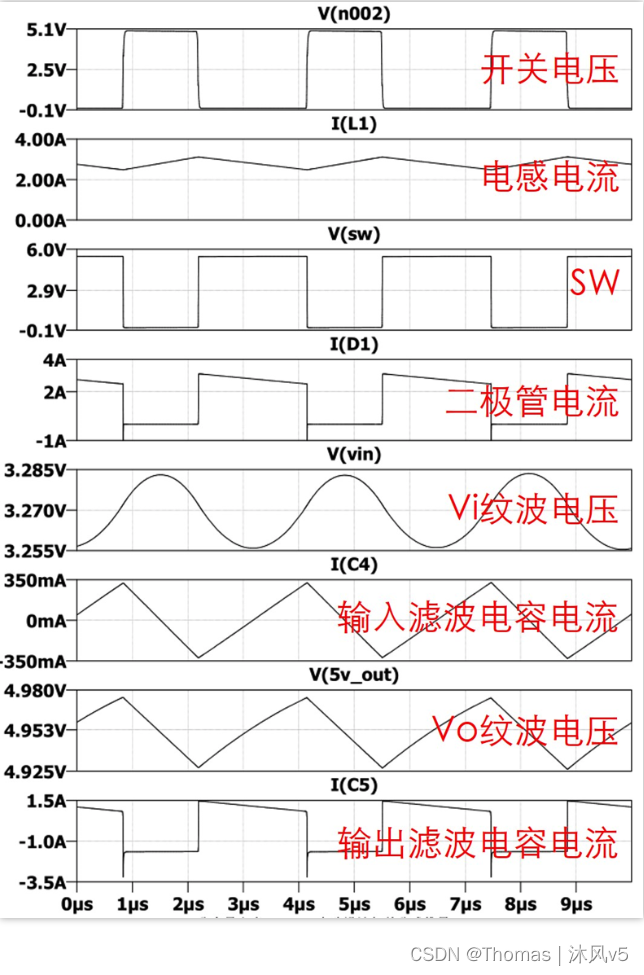

波形合集：

5.总结

关于Boost使用陶瓷电容滤波，我们小结一下：

1）我们使用公式计算出的电容量大小，往往是偏小的，真实纹波要比计算值要高一些。

2）MLCC陶瓷电容的直流偏压特性，因此使用时，往往实际容量要比标称值小很多。

3）boost输出会容易产生高频毛刺，需要加小电容降低毛刺。

因此，设计时，真正的电容要比计算的大，纹波要求严格的地方，可能需要4-5倍。
