传输线串扰分析

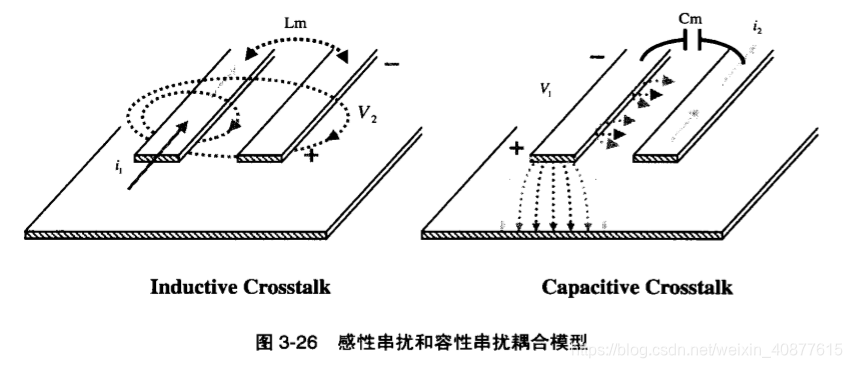

一、传输线串扰：串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生不期望的电压噪声干扰。两条信号线之间的耦合，即信号线之间的互感耦合和互容耦合。容性耦合引发耦合电流，感性耦合则引发耦合电压。容性耦合信号和感性耦合信号统称为串扰。在低频情况下，电流沿着电阻最小的路径回流，而在高频情况下，电流沿着电感最小的回路回流，这也是阻抗最小的路径，表现为回路电流集中分布在信号走线的下方。

---

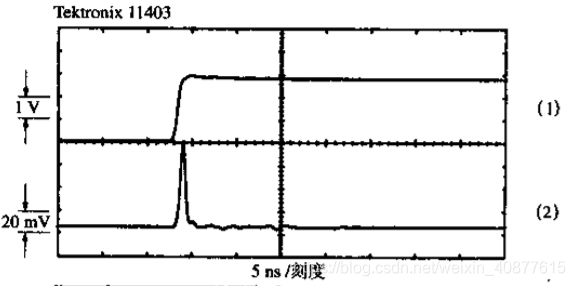

二、容性耦合串扰：容性耦合产生耦合电流。

---

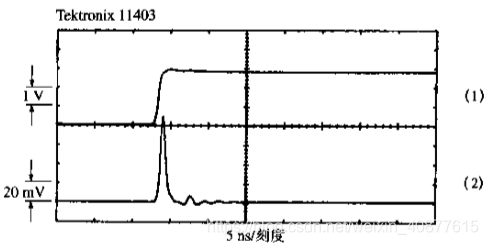

三、感性耦合串扰：感性耦合产生耦合电压。与互容耦合不同，互感耦合有可能产生一个与驱动信号极性相反的串扰，它对环路的方向同样非常敏感。在高速数字电路中，互感通常比互容的问题更严重。

---

四、近端串扰与远端串扰：

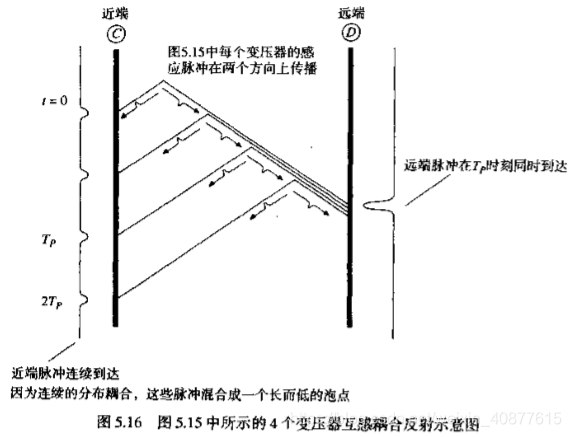

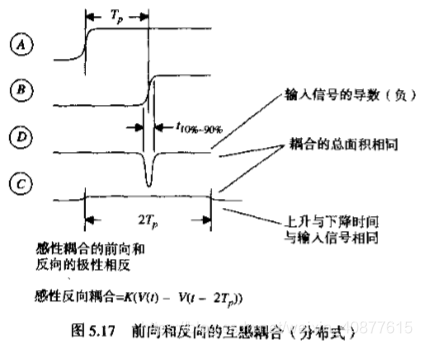

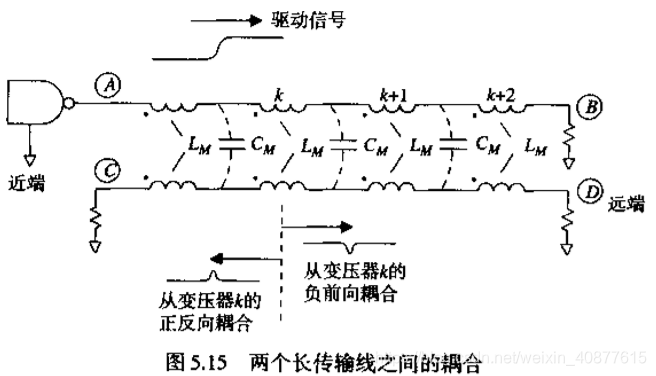

(1)、感性耦合机制：互感耦合的前向和反向脉冲的极性是相反的。

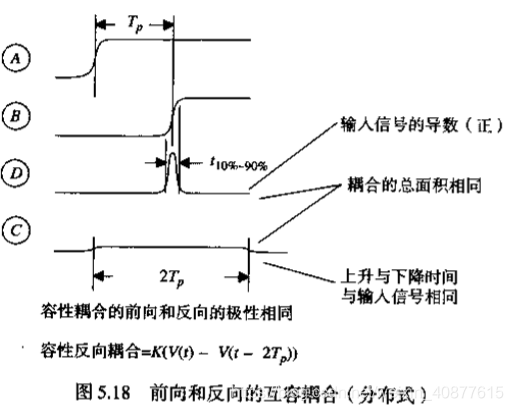

(2)、容性耦合机制：互容耦合的前向和反向脉冲的极性是相同的。

(3)、互感与互容的混合耦合：在正常条件下，一个完整的参考地平面，感性和容性的串扰电压大小基本相等。前向的串扰分量相互抵消，反向的串扰分量相互增强。对于开槽、平行或其他不平整地平面或者微带线路，感性串扰分量比容性串扰分量更大，因此前向串扰不能完全相互抵消，是一个小的负数。但是永远记住：前向串扰永远不会大于反向串扰。

(4)、使用串联端接减小串扰：串联的端接器可以在近端消除反向耦合串扰。

---

五、传输线串扰的解决方法：

(1)、增加走线间距：一般按照3W原则走线。

(2)、减小平行走线的耦合长度：相邻信号层走线时，走线相互交叉或垂直。

(3)、增大信号的上升时间或下降时间：在时序条件允许的情况下，这可以减少高频信号所带来的影响。

(4)、合理采用端接匹配技术：减弱甚至消耗信号的反射，从而减弱串扰强度。

(5)、减小信号路径和信号返回路径的阻抗：可以降低信号的波动，减少共模干扰信号。

(6)、减少EMI的措施也可应用于减少串扰：例如：滤波、接地和屏蔽隔离等措施。

(7)、传输线之间添加防护隔离线：但是防护隔离线两端应该短路接地。

---

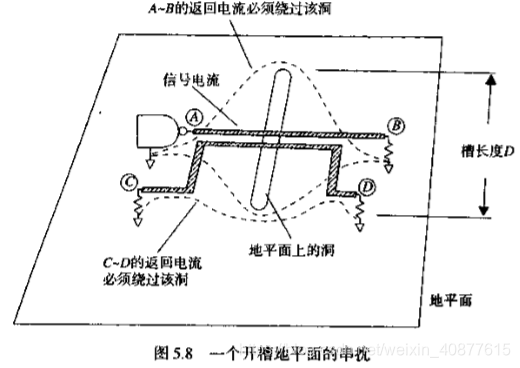

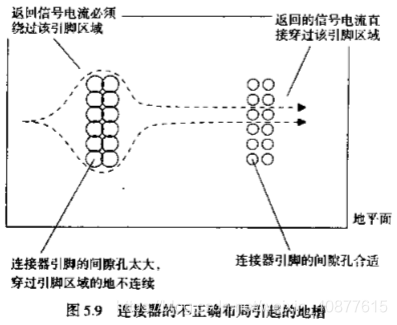

六、完整地平面的串扰：串扰并不是仅仅发生在信号路径间，对于各个信号路径的返回路径间(参考平面信号回流路径间)也会产生串扰。例如地平面开槽会产生不必要的电感，所产生的槽电感会减慢信号的上升沿，并产生互感串扰。
