ddr4内存颗粒以及ddr4内存条的原理理解

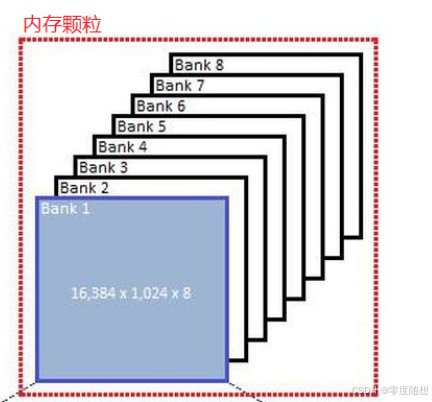

内存颗粒就是DRAM芯片，并不是指的完整的内存条。内存上面一块儿一块儿的黑色芯片，就是颗粒。一个内存条上，有多个内存颗粒，一个ddr4内存颗粒内部，又分为多个物理bank group，每个bank group有多个物理bank。下图是ddr3的内存颗粒，ddr4内存颗粒把8个物理bank分为了一组，有多组bank，也就是bank group。

rank则是多片内存颗粒地址线并联，数据线串联实现。多片颗粒公用地址，那么就可以组成更大位宽的数据。比如4片8bit的颗粒，就可以组成32bit的数据。多个rank公用地址和数据总线，然后通过ck0和ck1进行两个rank的片选。

注意：这里的物理bank。颗粒芯片的行地址线、列地址线、bank group选择、bank选择、rank选择。本质上对外可以统一看作地址线，关键是要看数据位宽来进行芯片选型和适配。假设我CPU是64位的，我的DDR4控制器也是64位，那么我可以把8片数据位宽为8的颗粒进行并联，组成64bit位宽的数据，也可以选择把四片16bit数据位宽的颗粒进行并联，组成64bit数据位宽。FPGA既可以和颗粒相连，也可以和内存条相连，内存条上的电路，本质就是把单个颗粒的并联后，将数据位宽做了拓展，或者把单个颗粒串连，把地址总线做了拓展，最终拓展了总容量，并得到了想要的数据位宽和地址总线位宽。如果单个内存条的数据位宽不够，或者容量不够，还可以选择把多个内存条并联或者串联起来。其实，电脑上的内存条分为13，24通道，也是基于串联并联来分的，想要让内存访问效率高，最好地址不要一直变来变去。
