关键词： JDY-31-SPP蓝牙

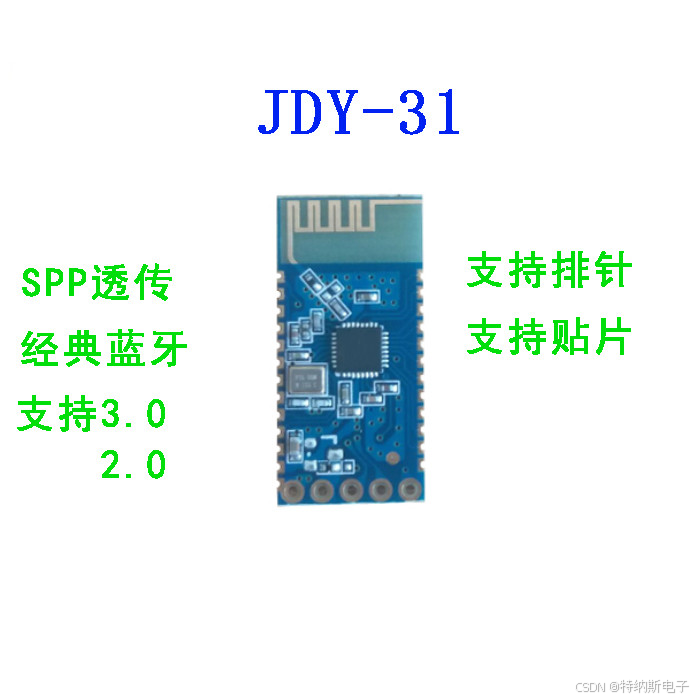

一、实物图

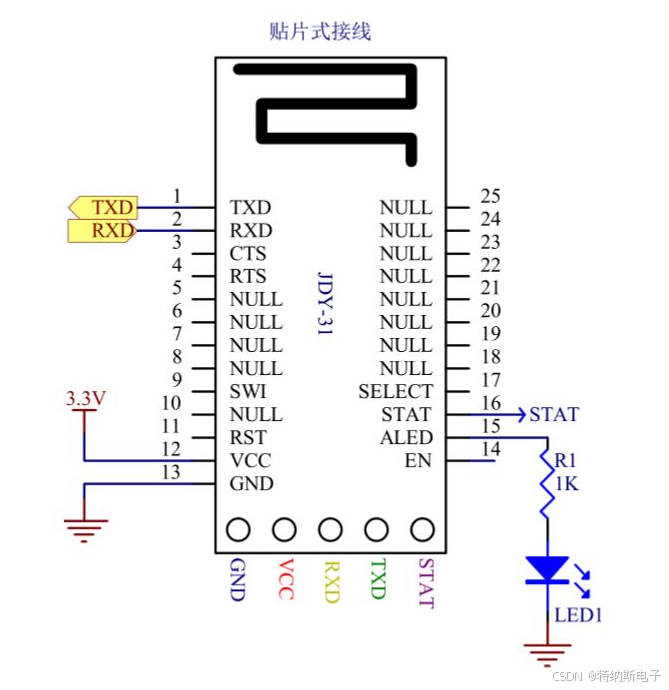

二、原理图

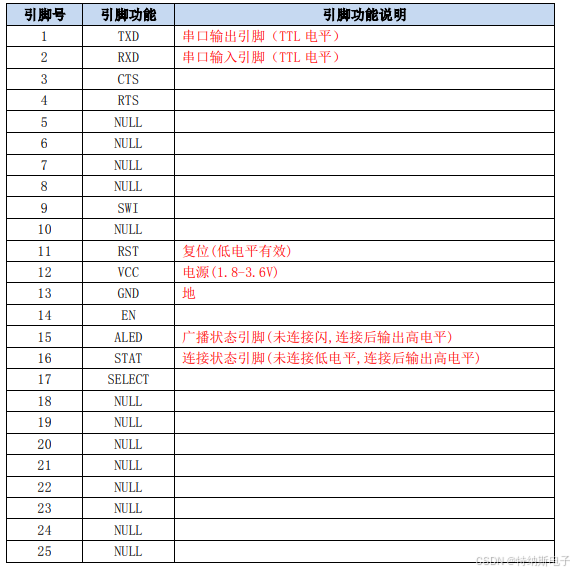

引脚定义

三、简介

JDY-31 蓝牙基于蓝牙 3.0 SPP 设计，这样可以支持 Windows、Linux、android 数据透传，工作频段 2.4GHZ，调制方式 GFSK，最大发射功率 8db，最大发射距离 30 米，支持用户通过AT 命令修改设备名、波特率等指令，方便快捷使用灵活。

基本原理

蓝牙串口是基于 SPP 协议（Serial Port Profile），能在蓝牙设备之间创建串口进行数据传输的一种设备。 蓝牙串口的目的是针对如何在两个不同设备（通信的两端）上的应用之间保证一条完整的通信路径。具体的基本流程如下：

设备Ａ：这个设备会发起一个连接另外设备的请求。
设备Ｂ：这个设备等待另外一个设备发起连接请求。

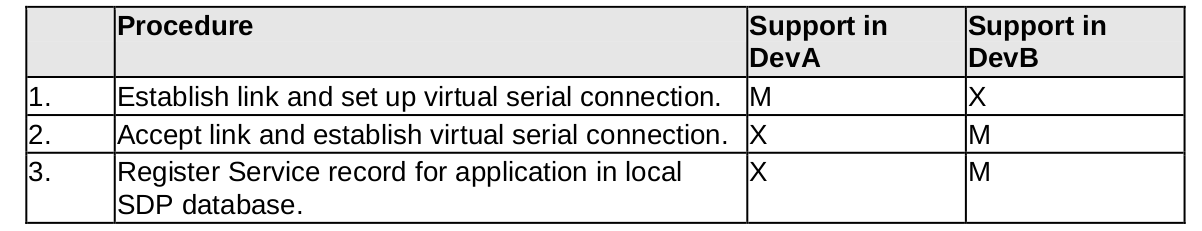

基本流程

连接流程一般分成三个部分，如下所示：


１　创建虚拟连接：
Ａ　使用SDP提交一个请求来查找RFCOMM服务信道号码。
Ｂ　请求对远端设备进行认证。
Ｃ　向远端的RFCOMM通道发起一个新的L2CAP请求。
D     在L2CAP通道上初始化一个RFCOMM连接。
E     在RFCOMM连接上创建一个新的数据连接。

２　接受虚拟串口连接：

A　 接受发起设备端的认证请求并做处理.
B     在L2CAP层接收一个新的连接。
C　 接受RFCOMM连接请求在RFCOMM通道上
D     在RFCOMM通道上接收数据连接请求。

3　在本地SDP数据上注册服务

注意事项

JDY-31 支持贴片 与 焊接排针
1、排针应用：排针规格为标准 2.54 间距排针，只需焊接模块上 5 个排针孔即可。
2、贴片应用：一般应用只需要连接 VCC、GND、RXD、TXD 4 个引脚，如需在连接状态主动断开连接，在连接状态发送 AT+DISC

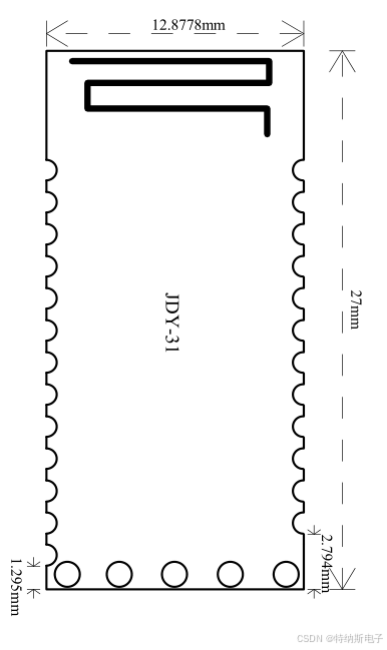

四、尺寸封装

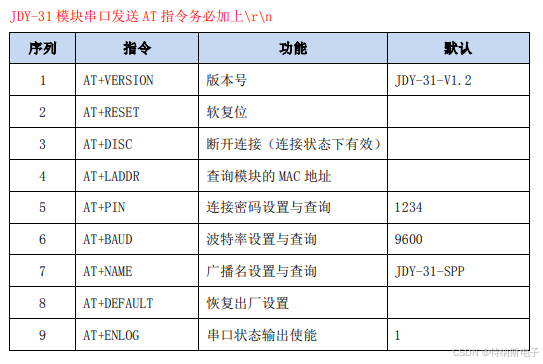

五、AT指令集
