电路分析基础笔记（二）网孔分析和节点分析

运用节点分析法或网孔分析法求解电路问题。

文章目录

前言

一、网孔分析法

理想电流源的处理

含受控源的网孔分析法

二、节点分析法

无阻电压源的处理

含受控源的节点分析法

总结

---

前言

    理解电路中网孔、节点及网孔电流、节点电压等基本概念。掌握网孔分析法和节点分析法分析电路的基本方法和过程。

---

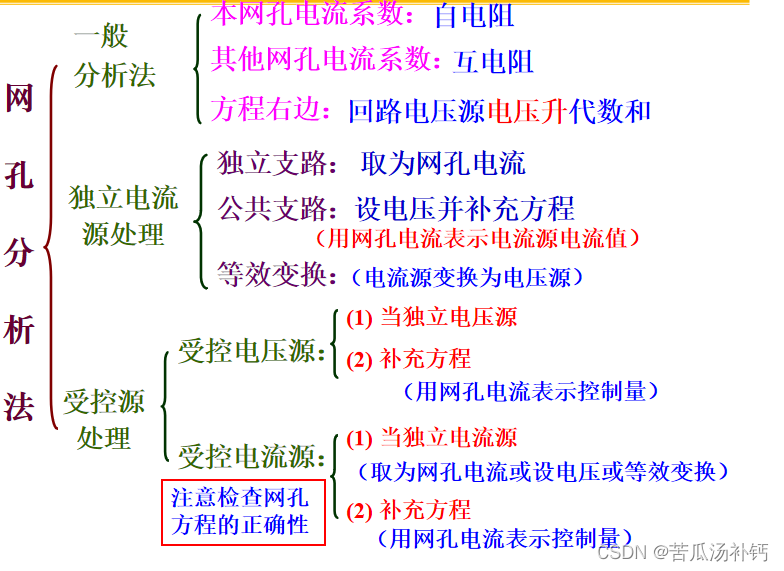

一、网孔分析法

网孔电流： 主观设想在网孔回路中流动的电流。

网孔分析法：以网孔电流为待求量求解电路的方法。

网孔电流变量的完备性和独立性。完备性:  可由网孔电流求得任一条支路电流。独立性：网孔电流彼此独立，不能互求。

步骤：

1. 选择网孔电流及参考方向，一般取顺时针方向；
2. 根据KVL、VCR列写网孔电流方程：
3. 解网孔电流；
4. 求各支路电流。

理想电流源的处理

    独立支路：  将理想电流源选为一个已知回路电流，列写其余方程时避开该理想电流源支路。即：改写所在网孔方程为：电流源电流＝网孔电流（注意参考方向）

    公共支路：设理想电流源端电压，暂当作电压源电压列写方程，并利用理想电流源与相应网孔电流关系补充方程。

含受控源的网孔分析法

基本步骤：

1. 先将受控源暂当独立电源列方程；
2. 控制量表示；
3. 整理、化简制量用网孔电流方程，并求解。

二、节点分析法

节点电压变量的完备性和独立性。完备性: 可由节点电压求得任一条支路电压。独立性：节点电压彼此独立，不能互求。

步骤：

1. 选择参考节点，标出其余节点电压变量；
2. 列写节点电压方程：方程数 = 独立节点数
3. 求解节点电压；
4. 求其它响应。

无阻电压源的处理

方法1： 选合适的参考节点使无阻电压源成为一个已知节点电位，列写其余节点电位方程。

方法2： 设无阻电压源中的电流，将此电流暂当作电流源电流列写方程，并利用无阻电压源与相应节点电位关系补充方程。

含受控源的节点分析法

基本步骤：

1. 先将受控源暂当独立源列方程；
2. 将控制量用节点电压表示；
3. 整理、化简方程，并求解。

---

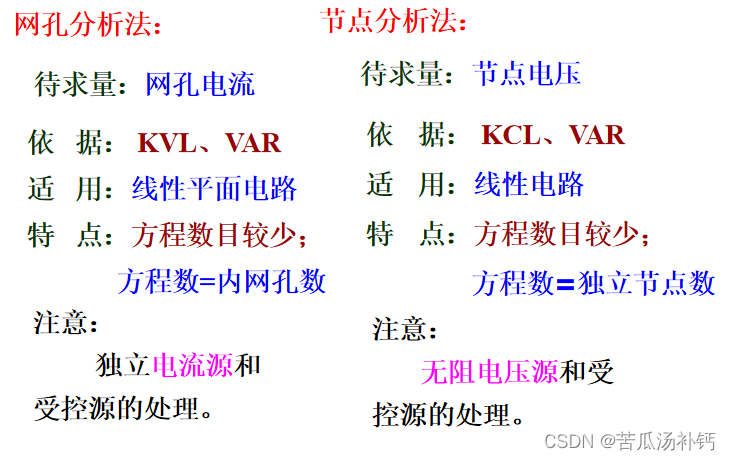

总结

    以上就是今天笔记的内容，本文仅仅简单介绍了网孔分析法和节点分析法分析电路的基本方法和过程。
