【花雕学编程】Arduino TFT 之简单的机器人眨眼动画

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

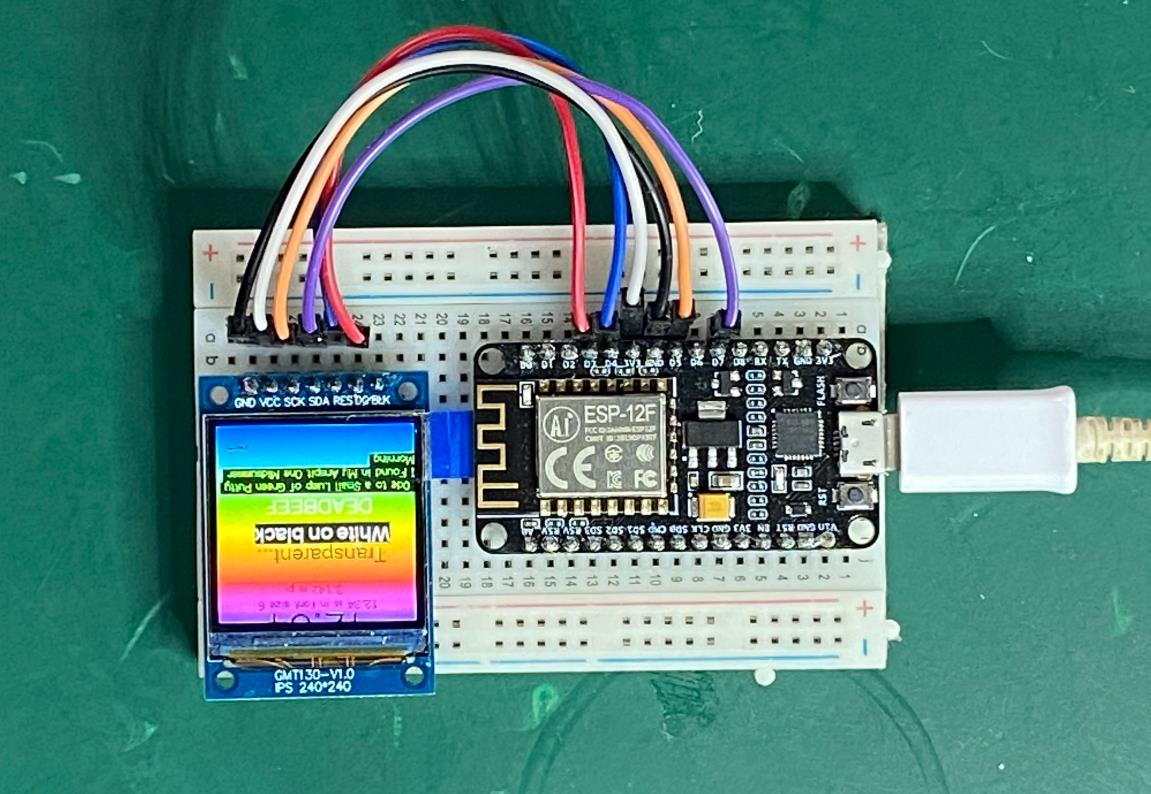

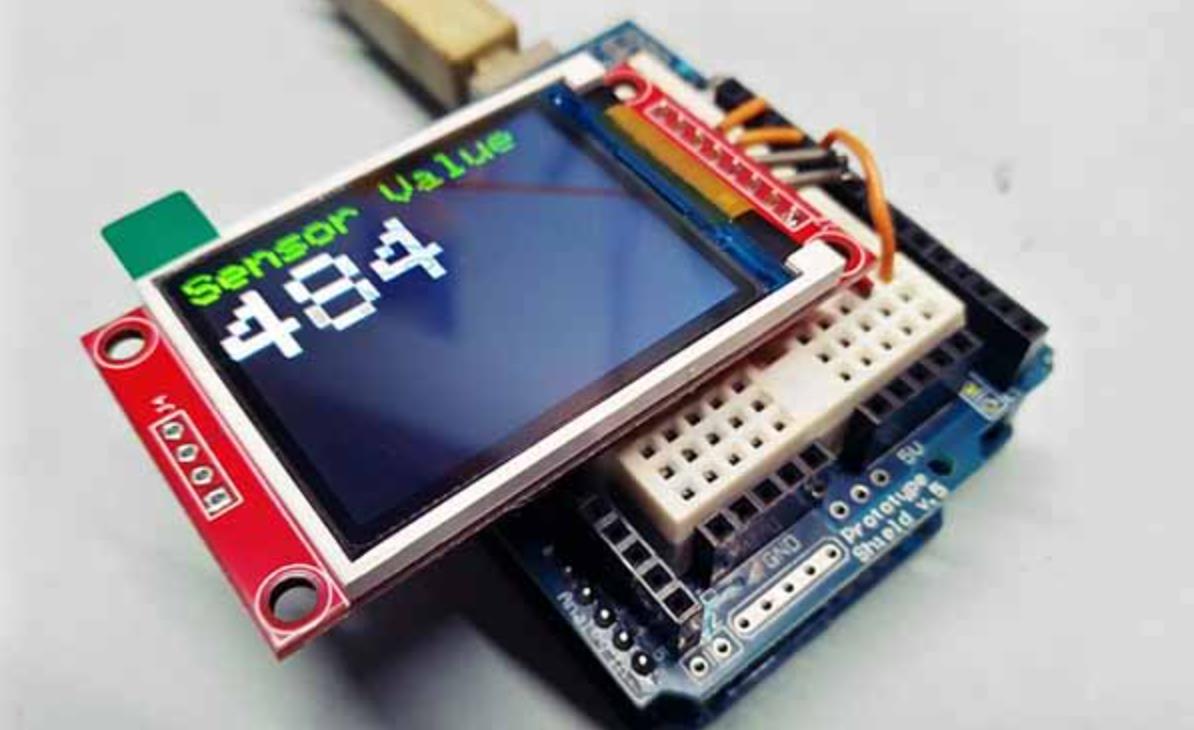

Arduino TFT 是指与 Arduino 开发板兼容的薄膜晶体管（Thin - Film - Transistor）液晶显示屏，以下是其主要特点、应用场景及注意事项的详细介绍：

一、主要特点
1、高分辨率显示：TFT 显示屏通常具有较高的分辨率，能够提供清晰、细腻的图像和文字显示效果。这使得它可以展示复杂的图形界面、丰富的色彩以及详细的信息，满足各种应用对显示质量的要求。
2、快速响应速度：TFT 技术能够实现快速的像素切换，响应速度比传统的液晶显示屏更快。这意味着在显示动态图像或进行交互操作时，不会出现明显的拖影或延迟，提供流畅的视觉体验。
3、宽视角：具有较宽的可视角度，无论从哪个方向观看显示屏，都能获得清晰的图像和一致的色彩表现。这使得在不同角度下观察显示屏时，都能保证信息的准确传达，方便多人同时查看或在不同位置操作设备。
4、丰富的色彩表现：能够呈现出丰富、鲜艳的色彩，具备较高的色彩饱和度和对比度。可以准确地显示各种颜色，使图像和界面更加生动逼真，适用于需要展示彩色图像或进行视觉交互的应用。
5、易于控制：通过 Arduino 开发板可以方便地对 TFT 显示屏进行控制。借助相应的库函数和代码，能够轻松实现图像绘制、文字显示、触摸交互等功能，降低了开发难度，即使对于没有深厚显示技术背景的开发者也较为友好。

二、应用场景
1、人机交互界面：在各种电子设备中，如智能仪器仪表、智能家居控制系统、工业自动化控制面板等，作为人机交互的窗口，用于显示菜单、参数设置界面、实时数据监测以及操作提示等信息，方便用户与设备进行交互。
2、教育领域：可用于制作教育实验设备、电子学习工具等。例如，在教学机器人中作为显示屏，展示机器人的状态信息、任务指令以及互动内容；在电子积木等教育玩具中，显示图形化的编程界面或游戏画面，增加学习的趣味性和互动性。
3、便携式设备：如手持游戏机、电子书阅读器、便携式多媒体播放器等。其高分辨率、宽视角和丰富的色彩表现能够为用户提供良好的视觉享受，同时快速响应速度也适合处理游戏中的动态画面和多媒体内容的播放。
4、物联网应用：在物联网项目中，作为节点设备的显示屏，用于展示传感器采集的数据、设备状态信息以及远程控制界面等。例如，在环境监测系统中，显示温度、湿度、空气质量等数据；在智能农业中，展示农田的灌溉状态、作物生长信息等。

三、需要注意的事项
1、电源管理：TFT 显示屏通常需要稳定的电源供应，并且其功耗相对较高。在与 Arduino 连接时，要确保电源能够满足显示屏的需求，避免因电源不稳定导致显示屏出现闪烁、显示异常或损坏等问题。同时，要合理设计电源电路，考虑节能措施，特别是在电池供电的设备中，以延长设备的续航时间。
2、接口兼容性：不同型号的 Arduino 开发板和 TFT 显示屏可能具有不同的接口类型和通信协议。在选择和使用时，要确保两者之间的接口兼容，并且正确连接引脚。有些 TFT 显示屏可能需要额外的驱动电路或转接板才能与 Arduino 顺利连接，需要仔细阅读产品说明书并进行相应的配置。
3、显示内存限制：虽然 TFT 显示屏能够显示丰富的内容，但 Arduino 的内存资源有限。在绘制复杂图像或显示大量数据时，可能会遇到内存不足的问题。因此，需要合理规划显示内容，优化图像和数据的存储方式，避免因内存耗尽导致程序崩溃或显示异常。
4、驱动程序和库的使用：为了实现 TFT 显示屏的各种功能，需要使用相应的驱动程序和库。不同的显示屏可能需要不同的库，并且这些库可能会不断更新和改进。在使用过程中，要及时关注官方文档和社区资源，获取最新的驱动程序和库，并了解其使用方法和注意事项。同时，要注意库与 Arduino IDE 版本的兼容性，避免出现编译错误或运行时问题。
5、电磁干扰：在一些电磁环境较为复杂的场合，TFT 显示屏可能会受到电磁干扰，导致显示出现噪点、闪烁或颜色异常等问题。此时，需要采取相应的抗干扰措施，如合理布线、使用屏蔽线、添加滤波电容等，以确保显示屏的稳定工作。

Arduino TFT 之 简单的机器人眨眼动画
在嵌入式图形界面开发中，Arduino 驱动的 TFT（Thin-Film Transistor）液晶屏 已成为实现人机交互、信息可视化和趣味性展示的重要平台。其中，“简单的机器人眨眼动画” 是一种典型的动态图形效果，常用于智能家居、教育机器人、互动玩具等项目中，作为视觉反馈或情感表达的媒介。

一、主要特点

1. 基于基础图形元素组合绘制
   眨眼动画通常由多个基本图形组成：
   圆形外框：表示眼眶；
   椭圆/圆形虹膜与瞳孔：模拟眼球；
   矩形或弧线：表示闭合的眼皮。
   通过不断更新眼睛状态，形成“眨眼”动作的视觉效果。
2. 支持多种眨眼模式
   快速眨眼：模拟短促的闭眼动作；
   缓慢闭眼/睁眼：加入缓动函数（如 ease-in/ease-out），增强真实感；
   随机眨眼频率：模拟自然行为，避免机械重复；
   同步/异步双眼控制：可实现“斜眼”、“独眼眨”等个性化表情。
3. 色彩丰富与风格化设计
   使用 RGB 色彩模型定义虹膜和背景颜色，实现多种风格（如写实、卡通、科幻）；
   可添加高光、阴影等细节提升真实感；
   支持透明色处理（部分库支持），便于叠加其他图形元素。
4. 帧率可控与双缓冲优化
   动画刷新频率可通过 delay() 或定时器精确控制；
   对于复杂动画建议采用双缓冲机制，避免画面撕裂；
   局部重绘策略可显著降低CPU占用率。
5. 资源占用适中，适合嵌入式环境
   在低端MCU（如 Uno/Nano）上也可运行简单版本；
   ESP32 等高性能平台可支持更复杂的动画逻辑和多对象交互；
   字模和图像数据可预加载至Flash，减少实时计算压力。

二、应用场景

1. 教育机器人与陪伴设备
   教学机器人增强拟人性，提升儿童互动兴趣；
   情感陪护机器人通过眨眼表达情绪（如困倦、关注）；
   编程教学中演示变量控制与动画逻辑。
2. 智能家居与语音助手
   智能音箱识别语音时显示“专注眨眼”，提示用户正在聆听；
   智能门铃检测到访客后，眼睛眨一下表示已识别；
   家电状态指示，如“设置中”、“完成”、“错误”等。
3. 艺术装置与互动展览
   数字艺术展中的虚拟角色与观众产生眼神交流；
   科技馆互动装置引导观众注意力；
   商场橱窗广告中吸引顾客目光停留。
4. 游戏与玩具开发
   电子宠物或互动玩具中加入“眨眼”、“转头”等行为；
   游戏UI中加入眨眼动画作为角色表情的一部分；
   儿童早教产品中通过眨眼动画引导注意力。
5. 物联网终端与人机界面
   设备空闲状态下自动进入“打盹”状态，节省资源；
   用户操作完成后给予“点头+眨眼”反馈，提升交互体验；
   多语言设备中结合文字与动画增强理解力。

三、需要注意的事项

1. 性能与内存管理
   动态图形频繁绘图可能造成CPU负载过高；
   对于资源受限平台，应限制同时绘制的图形数量；
   尽量使用静态变量或全局缓冲区以减少堆栈开销。
2. 动画流畅性与帧率控制
   刷新频率过低会导致卡顿或拖影；
   推荐维持在每秒 20~60 帧之间；
   若需联网或执行其他任务，建议使用非阻塞延时（millis()）控制帧率。
3. 图形重绘策略优化
   每次全屏 clear 后重绘会浪费大量资源；
   可仅清除前一帧眼部区域并重绘新状态；
   对于固定背景的眼睛轮廓，可只更新活动部分（如眼皮变化）。
4. 坐标系统与比例适配
   不同尺寸屏幕需调整眨眼范围，避免超出边界；
   使用相对坐标而非绝对像素值，提高代码移植性；
   可封装为独立函数，便于复用与参数调整。
5. 电源管理与功耗控制
   LED背光TFT屏幕长时间高亮度运行会增加功耗；
   可设置自动休眠机制或亮度调节功能；
   若使用电池供电，建议限制动画频率或启用低功耗模式。
6. 开发调试与后期维护
   动态图形涉及时间控制、数学计算、图像绘制等多个环节，调试难度较高；
   建议模块化设计，将眨眼动画封装为独立类或函数；
   提供配置接口（如串口配置、OTA升级）有助于灵活调整动画参数。

1、基础眨眼动画

#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
}

void drawRobot(bool isOpen) {
    tft.fillRect(50, 50, 140, 100, TFT_BLUE); // 机器人头部
    tft.fillRect(70, 70, 20, 20, isOpen ? TFT_WHITE : TFT_BLACK); // 左眼
    tft.fillRect(110, 70, 20, 20, isOpen ? TFT_WHITE : TFT_BLACK); // 右眼
    tft.fillRect(80, 120, 80, 20, TFT_GRAY); // 嘴巴
}

void loop() {
    drawRobot(true);
    delay(500);
    drawRobot(false);
    delay(500);
}

要点解读：
硬件配置：使用ESP32-WROOM-32和2.8寸TFT屏（240×320），通过TFT_eSPI库驱动。
动画逻辑：通过drawRobot函数控制眼睛颜色（白色为睁眼，黑色为闭眼），利用delay实现眨眼节奏。
优化技巧：直接调用fillRect重绘眼睛区域，避免清屏导致闪烁。

2、带表情变化的眨眼动画

#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
}

void drawRobot(bool isOpen, bool isSmiling) {
    tft.fillRect(50, 50, 140, 100, TFT_BLUE); // 头部
    tft.fillCircle(75, 80, 10, TFT_WHITE); // 左眼
    tft.fillCircle(115, 80, 10, TFT_WHITE); // 右眼
    tft.fillCircle(75, 80, isOpen ? 5 : 0, TFT_BLACK); // 左瞳孔
    tft.fillCircle(115, 80, isOpen ? 5 : 0, TFT_BLACK); // 右瞳孔
    if (isSmiling) {
        tft.drawArc(80, 120, 40, 40, 180, 360, TFT_WHITE); // 微笑
    } else {
        tft.drawLine(60, 120, 100, 140, TFT_WHITE); // 皱眉
        tft.drawLine(100, 120, 140, 140, TFT_WHITE);
    }
}

void loop() {
    drawRobot(true, true);
    delay(500);
    drawRobot(false, false);
    delay(500);
}

要点解读：
硬件配置：使用ESP32和2.4寸TFT屏（320×240），通过TFT_eSPI库驱动。
动画逻辑：增加表情参数isSmiling，通过drawArc绘制微笑，drawLine绘制皱眉，实现表情切换。
优化技巧：仅重绘眼睛和嘴巴区域，利用drawArc减少复杂图形计算量。

3、双眼异步随机眨眼动画

#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();

const int leftEyeX = 80;
const int leftEyeY = 120;
const int rightEyeX = 160;
const int rightEyeY = 120;
const int eyeRadius = 30;
unsigned long previousLeftBlinkMillis = 0;
unsigned long previousRightBlinkMillis = 0;
int leftBlinkInterval = 1000;
int rightBlinkInterval = 1000;

void setup() {
    tft.init();
    tft.setRotation(1);
    tft.fillScreen(TFT_BLACK);
}

void loop() {
    unsigned long currentMillis = millis();

    if (currentMillis - previousLeftBlinkMillis >= leftBlinkInterval) {
        previousLeftBlinkMillis = currentMillis;
        leftBlinkInterval = random(1000, 5000);
        blinkEye(leftEyeX, leftEyeY);
    }

    if (currentMillis - previousRightBlinkMillis >= rightBlinkInterval) {
        previousRightBlinkMillis = currentMillis;
        rightBlinkInterval = random(1000, 5000);
        blinkEye(rightEyeX, rightEyeY);
    }
}

void blinkEye(int x, int y) {
    tft.fillRect(x - eyeRadius, y - eyeRadius / 2, 2 * eyeRadius, eyeRadius, TFT_BLACK);
    delay(100);
    tft.fillCircle(x, y, eyeRadius, TFT_WHITE);
    tft.fillCircle(x, y, eyeRadius / 2, TFT_BLACK);
    delay(100);
}

要点解读：
硬件配置：使用ESP32和TFT屏，通过TFT_eSPI库驱动。
动画逻辑：为左右眼分别设置随机的眨眼间隔时间，每次眨眼后重新生成下一次的眨眼间隔，实现双眼异步眨眼效果。
优化技巧：分别实现左右眼的眨眼函数，对眨眼进行独立控制。

4、基础随机眨眼动画（基于ESP32+GC9A01 TFT）

#include <Adafruit_GC9A01A.h>
#define TFT_CS 4, TFT_DC 2, TFT_RST -1
Adafruit_GC9A01A tft = Adafruit_GC9A01A(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  tft.begin();
  tft.fillScreen(TFT_BLACK);
}

void loop() {
  static int eyeX = 120, eyeSize = 40;
  bool shrinking = (eyeSize > 20); // 动态控制眨眼
  int flash = random(100);
  uint16_t pupilColor = (flash < 30) ? TFT_WHITE : TFT_BLUE; // 30%概率瞳孔变白

  // 绘制背景与眼睛
  tft.fillScreen(TFT_BLACK);
  tft.fillCircle(eyeX, 120, eyeSize, TFT_WHITE); // 白色眼球
  tft.fillCircle(eyeX, 120, eyeSize/2, pupilColor); // 动态瞳孔

  // 眨眼逻辑
  if (shrinking) eyeSize--;
  else eyeSize++;
  eyeSize = constrain(eyeSize, 20, 40); // 限制大小范围

  // 随机移动
  eyeX += random(-5, 5);
  eyeX = constrain(eyeX, 80, 160); // 限制X轴范围
  delay(100);
}

要点解读：
随机性控制：通过random()函数实现眨眼频率和瞳孔颜色的随机变化，增强动画自然感。
动态范围限制：使用constrain()确保眼睛不会移出屏幕或过度变形。
硬件适配：GC9A01驱动的圆形TFT屏适合用于机器人面部表情显示。

5、交互式眨眼（通过按钮触发）

#include <SPI.h>
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
#define BUTTON_PIN 0
#define LED_PIN 13

void setup() {
  tft.init();
  tft.setRotation(1);
  tft.fillScreen(TFT_BLACK);
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  if (digitalRead(BUTTON_PIN) == LOW) {
    blinkEye();
    digitalWrite(LED_PIN, HIGH);
    delay(200);
    digitalWrite(LED_PIN, LOW);
  }
}

void blinkEye() {
  for (int i = 40; i > 20; i--) { // 眨眼闭合
    tft.fillCircle(120, 120, i, TFT_BLACK);
    delay(20);
  }
  delay(100); // 闭合保持
  for (int i = 20; i < 40; i++) { // 眨眼睁开
    tft.fillCircle(120, 120, i, TFT_WHITE);
    delay(20);
  }
}

要点解读：
交互设计：通过按钮触发眨眼，适合用于机器人交互界面（如语音助手待机状态）。
硬件扩展：结合LED指示灯，增强用户反馈。
代码复用：将眨眼逻辑封装为函数，便于调用。

6、情感化表情系统（眨眼+表情切换）

#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>
#define TFT_CS 10, TFT_DC 9, TFT_RST 8
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC, TFT_RST);

void setup() {
  Serial.begin(9600);
  tft.begin();
  tft.fillScreen(ILI9341_BLACK);
}

void loop() {
  if (Serial.available()) {
    char cmd = Serial.read();
    switch (cmd) {
      case '1': drawHappyFace(); break; // 微笑表情
      case '2': drawAngryFace(); break; // 愤怒表情
      case '3': blinkWithDelay(500); break; // 慢速眨眼
      case '4': blinkWithDelay(200); break; // 快速眨眼
    }
  }
}

void blinkWithDelay(int delayTime) {
  tft.fillCircle(120, 120, 30, ILI9341_BLACK); // 眨眼闭合
  delay(delayTime);
  tft.fillCircle(120, 120, 30, ILI9341_WHITE); // 眨眼睁开
}

void drawHappyFace() { /* 绘制微笑表情 */ }
void drawAngryFace() { /* 绘制愤怒表情 */ }

要点解读：
情感化设计：通过串口指令切换不同表情，适合用于教育机器人或陪伴机器人。
参数化控制：blinkWithDelay()函数接受参数调整眨眼速度，实现动态情感表达。
模块化代码：将表情绘制逻辑分离，便于维护和扩展。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
