Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。
Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。
Arduino LCD：专业视角下的全面解析
在嵌入式系统开发中，LCD（Liquid Crystal Display）液晶显示屏是实现信息可视化和人机交互的重要组成部分。Arduino 作为广泛应用的开源硬件平台，其对多种类型 LCD 屏幕的良好支持，使得开发者能够快速构建低成本、高可用性的显示系统。
一、主要特点
- 接口种类丰富
字符型 LCD（如 16x2、20x4）：使用 HD44780 控制器，常见于基础教学项目；
图形点阵 LCD（如 128x64 OLED、TFT 彩色屏）：支持自由绘图，适合复杂界面；
通信方式多样：
并行接口（8位/4位模式）
I²C 接口（节省引脚资源）
SPI 接口（高速数据传输） - 低功耗与稳定性强
多数 LCD 模块（尤其是OLED）具有较低功耗特性，适用于电池供电设备；
工作电压范围宽（3.3V~5V），兼容性强；
支持长时间连续运行，稳定性好。 - 图形与文本混合显示能力强
字符型 LCD 可自定义字符（最多8个用户定义字符）；
图形型 LCD 支持绘制线条、矩形、圆形、图像等；
支持多字体、中文字符（需加载字库）及动态刷新。 - 开发资源成熟
社区提供大量现成库函数，例如：
LiquidCrystal（用于HD44780字符屏）
U8g2lib / SSD1306（用于OLED图形屏）
TFT_eSPI / ILI9341（用于TFT彩色屏）
支持 Arduino IDE、PlatformIO 等主流开发环境。 - 可扩展性与集成度高
可与其他传感器、执行器、无线模块（如蓝牙、Wi-Fi）协同工作；
适合作为小型监控终端、状态面板、操作引导界面；
支持远程控制更新内容（通过串口或网络协议）。
二、典型应用场景
- 工业控制系统
显示PLC状态、温度、压力、液位等实时参数；
提供本地操作提示与报警信息；
替代传统按钮+LED指示灯组合，提升操作效率。 - 智能家居与物联网
智能网关设备显示连接状态、传感器数据、Wi-Fi强度；
家庭气象站展示温湿度、风速、空气质量等；
智能门锁显示“开锁成功”、“密码错误”等反馈信息。 - 教育与实验教学
编程入门教学中展示变量值、调试信息；
嵌入式课程讲解GPIO、I²C/SPI通信、中断等核心概念；
学生创新项目中实现信息反馈与人机交互。 - 商业与零售设备
自助服务终端显示操作指引；
POS收银机显示商品名称、价格、支付状态；
智能售货机显示商品介绍与购买提示。 - 农业与环境监测
土壤湿度、光照强度、CO₂浓度等传感器数据显示；
温室大棚控制器的状态反馈；
水质检测仪、气象站的数据输出。 - 艺术装置与互动展览
数字艺术展中的文字说明与引导；
科技馆互动装置的操作提示；
商场数字标牌系统的静态/动态信息展示。
三、注意事项
- 合理选择LCD类型与尺寸
根据功能需求选择字符型或图形型屏幕；
小型项目优先考虑 I²C 接口的 OLED 屏幕（如 SSD1306）；
高分辨率或彩色需求则选择 TFT 类屏幕（如 ILI9341）。 - 避免频繁全屏刷新
对图形型屏幕而言，每次全屏重绘会显著增加CPU负载；
应采用局部刷新策略，仅更新变化部分区域；
使用双缓冲机制可减少画面闪烁，但需权衡内存占用。 - 注意电源管理与背光控制
OLED 屏幕无需背光，功耗更低；
LCD 背光亮度应根据环境调整，避免过亮刺眼；
若为低功耗设计，可在空闲时关闭背光或进入休眠模式。 - 字体与图标资源优化
中文显示需加载字库，可能占用较大Flash空间；
合理裁剪字库，仅包含常用汉字以节省资源；
图标建议使用点阵格式并压缩存储。 - 兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。 - 代码结构与维护性
将LCD相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。
Arduino LCD 之 动态显示字符
在嵌入式系统开发中，使用Arduino驱动的LCD（Liquid Crystal Display）液晶显示屏进行信息展示是一种常见的方式。其中，动态显示字符功能不仅能够实时更新屏幕上的内容，还能为用户提供即时反馈和交互体验。本文将从主要特点、应用场景以及注意事项三个方面详细介绍如何在Arduino LCD上实现动态字符显示。
一、主要特点
- 实时数据更新
支持通过传感器或网络获取的数据动态更新显示内容；
可以设置定时器或事件触发机制来刷新显示内容；
实现滚动文本、闪烁提示等效果，增强用户体验。 - 支持多种字体与符号
标准ASCII字符集支持，部分库还支持自定义字符；
部分图形LCD允许加载额外字体或图标集；
支持不同大小的字体，适用于不同的分辨率需求。 - 灵活的布局控制
能够精确控制字符显示的位置（行、列坐标）；
支持多行文本显示，并可通过换行符自动换行；
提供对齐方式选项（左对齐、右对齐、居中），方便界面设计。 - 低资源占用
字符型LCD（如HD44780控制器）通常只占用少量GPIO引脚；
使用I²C或SPI接口可以进一步减少所需引脚数量；
对于资源有限的MCU（如ATmega328P），优化后的代码几乎不会影响整体性能。 - 易于集成与扩展
易于与其他外设（如按钮、温度传感器）集成，形成完整的用户界面；
支持通过串口或无线模块接收远程数据并动态更新显示；
开发社区提供了丰富的库文件，简化了开发流程。
二、应用场景
- 工业控制系统
实时显示生产线上各设备的工作状态、故障报警；
显示温度、湿度、压力等环境参数的变化趋势；
作为操作面板的一部分，提供菜单导航和参数调整界面。 - 智能家居与物联网
智能家居网关设备显示连接状态、设备在线情况；
家庭气象站显示温湿度、风速、空气质量指数等实时数据；
智能门锁显示“开锁成功”、“密码错误”等反馈信息。 - 教育与实验教学
编程入门课程中展示变量值变化过程，帮助理解程序逻辑；
嵌入式课程讲解GPIO、I²C/SPI通信协议的实际应用；
学生项目中用于展示传感器读数、调试信息等。 - 商业与零售设备
自助服务终端显示操作指引、进度条；
POS收银机显示商品名称、价格、支付状态；
数字标牌系统中动态更新广告内容或通知信息。 - 农业与环境监测
土壤湿度、光照强度、CO₂浓度等传感器数据显示；
温室大棚控制器的状态反馈；
水质检测仪、气象站的数据输出。 - 艺术装置与互动展览
展示实时生成的艺术作品或互动元素；
科技馆互动装置的操作提示；
商场数字标牌系统的静态/动态信息展示。
三、注意事项
- 避免频繁全屏刷新
过度频繁地刷新整个屏幕会增加CPU负担并缩短LCD寿命；
尽量采用局部刷新策略，仅更新发生变化的部分区域；
使用双缓冲技术可减少画面闪烁，但需注意内存消耗。 - 合理设置刷新频率
刷新频率过高会导致不必要的功耗增加；
根据实际需求选择合适的刷新间隔，如每秒一次或更少；
使用非阻塞延时函数（如millis()）代替delay()，以便同时处理其他任务。 - 注意电源管理与背光控制
对于带有背光的LCD，应根据环境光线调整亮度，避免过亮刺眼；
在不必要时关闭背光或进入低功耗模式，延长电池使用寿命；
若为电池供电设备，考虑降低刷新率或禁用某些特效。 - 字体与符号资源优化
中文显示需要额外加载字库，可能占用较大Flash空间；
合理裁剪字库，仅包含常用汉字以节省资源；
图标建议使用点阵格式并压缩存储，减少内存占用。 - 兼容性与接口配置
不同型号的LCD模块可能需要不同的初始化设置；
注意I²C地址冲突问题（可通过逻辑分析仪或扫描工具排查）；
使用电平转换器确保3.3V模块与5V主控兼容。 - 代码结构与维护性
将LCD相关逻辑封装为独立模块或类，便于复用；
注释清晰，命名规范，提高后期维护效率；
提供串口调试接口或OTA升级能力，方便远程修改显示内容。

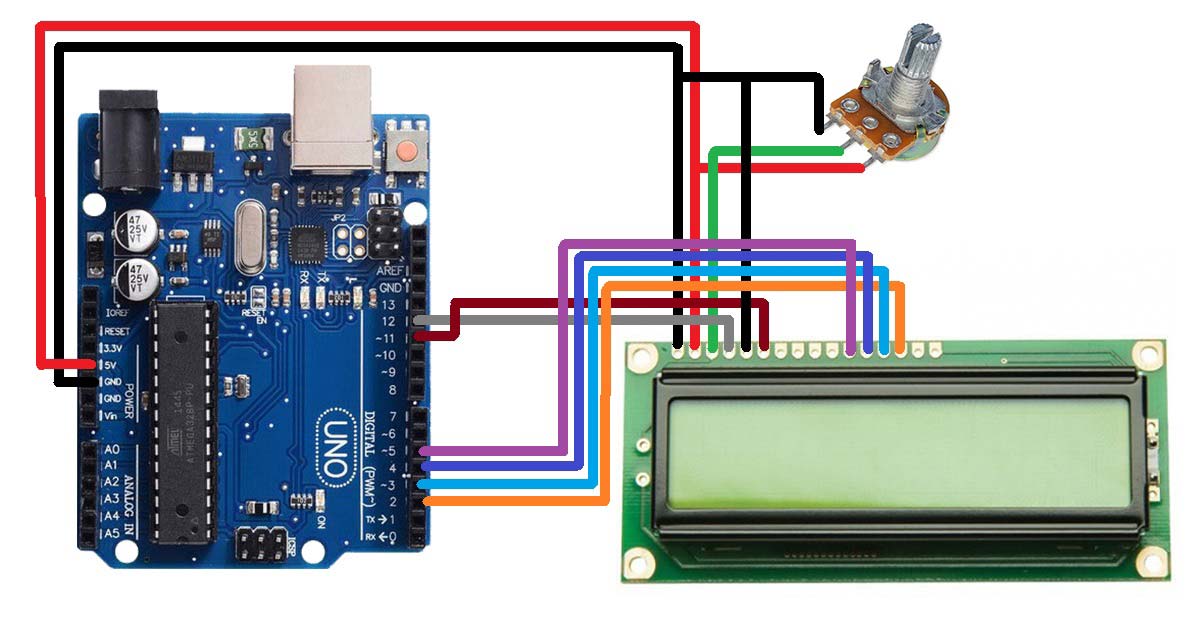

1、滚动显示文本
#include <LiquidCrystal.h>
// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
const char* message = "Hello, World! This is a long message to scroll.";
int messageLength = 0;
int scrollPos = 0;
void setup() {
lcd.begin(16, 2); // 设置LCD的列数和行数
messageLength = strlen(message);
}
void loop() {
lcd.clear(); // 清除LCD显示内容
lcd.setCursor(0, 0); // 设置光标位置
if (scrollPos < messageLength) {
lcd.print(message + scrollPos); // 显示从scrollPos开始的文本
} else {
scrollPos = 0; // 重置滚动位置
}
scrollPos++;
delay(300); // 控制滚动速度
}
要点解读：
滚动逻辑：通过scrollPos变量控制文本的滚动位置。
文本显示：使用lcd.print(message + scrollPos)从指定位置开始显示文本。
循环滚动：当滚动位置超出文本长度时，重置滚动位置，实现循环滚动。
速度控制：通过delay函数控制滚动速度。
2、动态更新时间显示
#include <LiquidCrystal.h>
#include <TimeLib.h>
#include <NTPClient.h>
#include <WiFi.h>
#include <WiFiUdp.h>
const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";
WiFiUDP ntpUDP;
NTPClient timeClient(ntpUDP);
// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
lcd.begin(16, 2); // 设置LCD的列数和行数
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
}
timeClient.begin();
}
void loop() {
timeClient.update();
lcd.clear(); // 清除LCD显示内容
lcd.setCursor(0, 0); // 设置光标位置
lcd.print("Time: ");
lcd.print(timeClient.getFormattedTime());
delay(1000); // 每秒更新一次
}
要点解读：
时间获取：通过NTP客户端获取当前时间。
动态更新：每秒更新一次时间显示。
网络连接：确保Arduino连接到WiFi网络，以便获取NTP时间。
格式化时间：使用timeClient.getFormattedTime()获取格式化的时间字符串。
3、动态显示传感器数据
#include <LiquidCrystal.h>
#include <DHT.h>
// 初始化LCD，设定RS, E, D4, D5, D6, D7引脚
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
// 初始化DHT传感器
#define DHTPIN 7
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
void setup() {
lcd.begin(16, 2); // 设置LCD的列数和行数
dht.begin(); // 初始化DHT传感器
}
void loop() {
float h = dht.readHumidity(); // 读取湿度
float t = dht.readTemperature(); // 读取温度
lcd.clear(); // 清除LCD显示内容
lcd.setCursor(0, 0); // 设置光标位置
lcd.print("Temp: ");
lcd.print(t); // 显示温度
lcd.print(" C");
lcd.setCursor(0, 1); // 设置光标位置
lcd.print("Humidity: ");
lcd.print(h); // 显示湿度
lcd.print(" %");
delay(2000); // 每2秒更新一次数据
}
要点解读：
传感器数据读取：结合DHT11传感器读取温度和湿度数据。
数据可视化：在LCD屏幕上显示传感器数据，实时更新。
动态更新：每2秒刷新一次数据，确保显示内容的实时性。
错误处理：在实际应用中，应添加错误处理逻辑，例如处理传感器读取失败的情况。

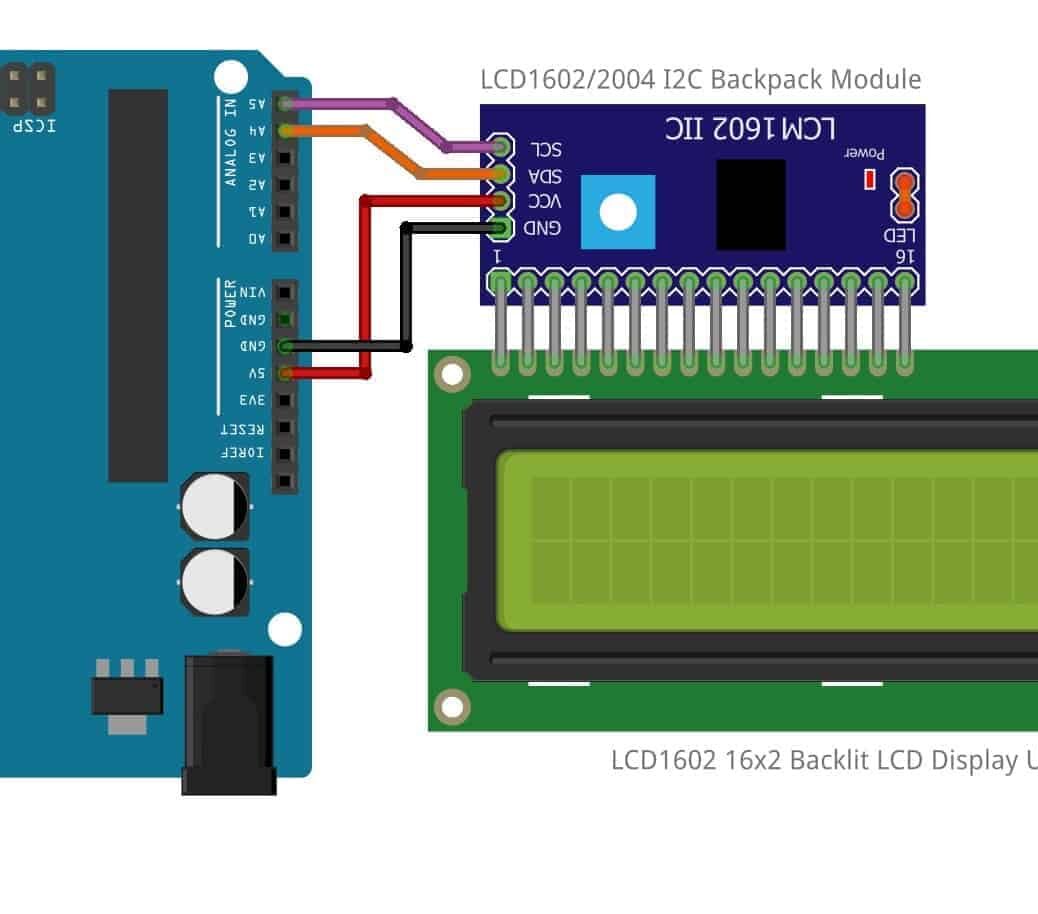

4、左右滚动显示多行文本
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C地址0x27，16列2行
void setup() {
lcd.init();
lcd.backlight();
}
void loop() {
// 第一行滚动显示
lcd.setCursor(15, 0);
for (int i = 0; i < 16; i++) {
lcd.scrollDisplayLeft();
delay(300);
}
// 第二行滚动显示
lcd.setCursor(15, 1);
for (int i = 0; i < 16; i++) {
lcd.scrollDisplayLeft();
delay(300);
}
lcd.clear(); // 清屏后重新开始
}
要点解读：
scrollDisplayLeft()实现文本向左滚动，setCursor(15, 0)将光标初始位置设为最右侧。
通过循环控制滚动次数（16次对应16字符屏幕），delay(300)调节滚动速度。
适用于信息提示、广告栏等场景，需注意滚动速度不宜过快。
5、自定义字符动画
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
// 自定义字符定义（5x8点阵）
byte smile[8] = {B00000, B01010, B00000, B00000, B10001, B01110, B00000, B00000};
byte heart[8] = {B00000, B01010, B11111, B11111, B01110, B00100, B00000, B00000};
void setup() {
lcd.init();
lcd.backlight();
lcd.createChar(0, smile); // 字符0存储笑脸
lcd.createChar(1, heart); // 字符1存储爱心
}
void loop() {
for (int i = 0; i < 16; i++) {
lcd.setCursor(i, 0);
lcd.write(byte(0)); // 显示笑脸
lcd.setCursor(i, 1);
lcd.write(byte(1)); // 显示爱心
delay(200);
lcd.clear();
}
}
要点解读：
createChar()将自定义字符存入CGRAM（最多8个），write(byte(0))调用字符。
动画通过循环更新光标位置实现，delay(200)控制动画帧率。
适用于交互界面、游戏等场景，需注意CGRAM断电后数据丢失。
6、多行交替显示与光标控制
#include <LiquidCrystal.h>
LiquidCrystal lcd(7, 8, 9, 10, 11, 12); // 引脚定义
void setup() {
lcd.begin(16, 2);
lcd.cursor(); // 显示光标
lcd.blink(); // 光标闪烁
}
void loop() {
// 第一行显示静态信息
lcd.setCursor(0, 0);
lcd.print("Temp: 25C");
// 第二行动态更新时间
lcd.setCursor(0, 1);
lcd.print("Time: ");
lcd.print(millis() / 1000); // 显示运行秒数
delay(1000); // 每秒更新
}
要点解读：
cursor()和blink()控制光标显示与闪烁，适用于需要用户输入的场景。
millis()获取程序运行时间，结合print()实现动态更新。
适用于温度监控、计时器等场景，需注意millis()溢出问题（约50天后重置）。
注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
